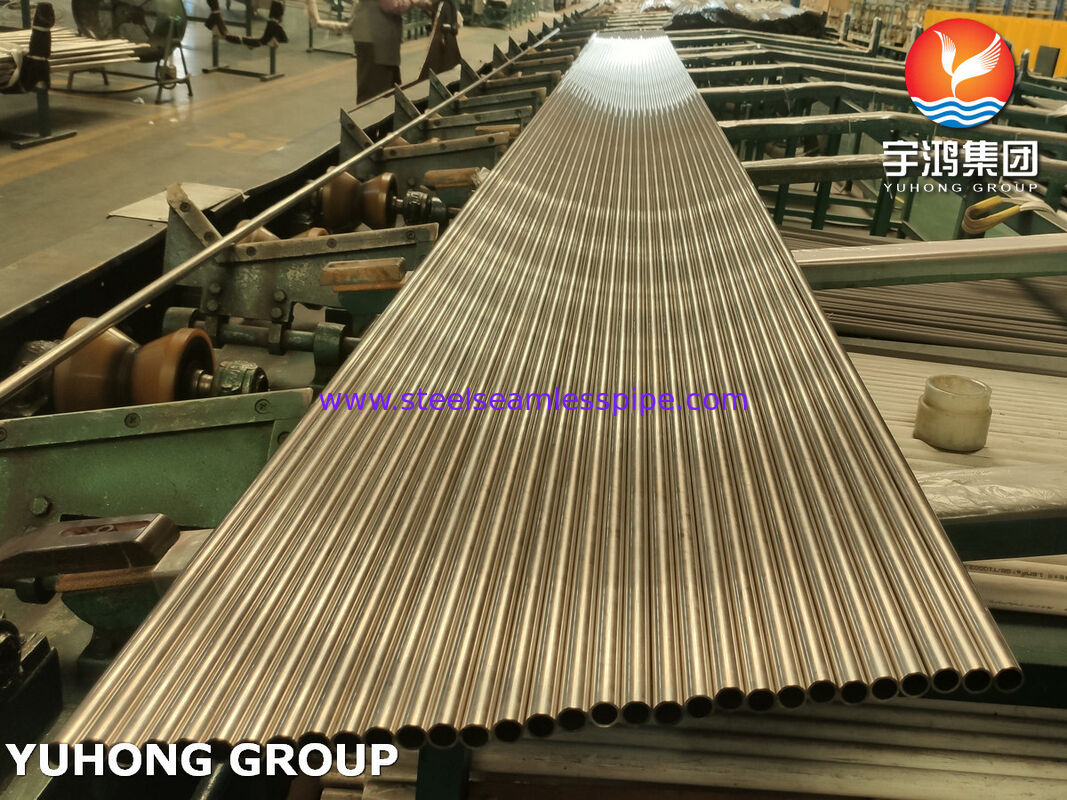

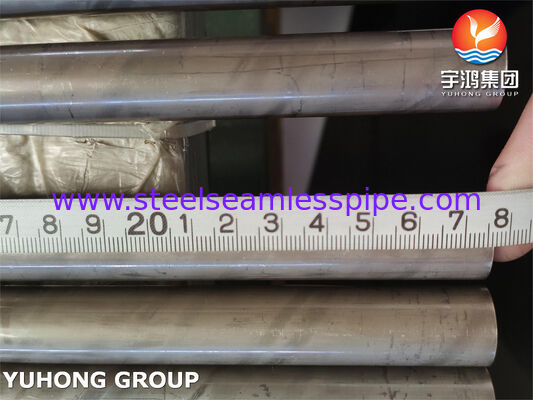

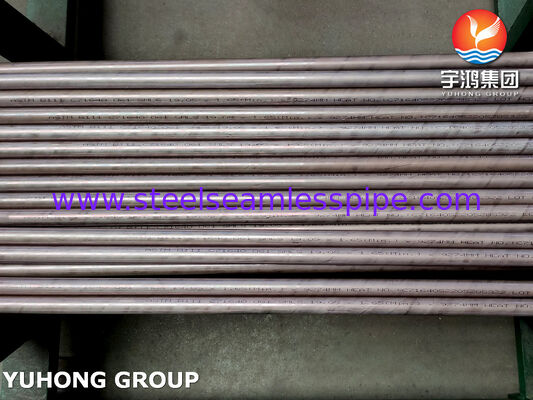

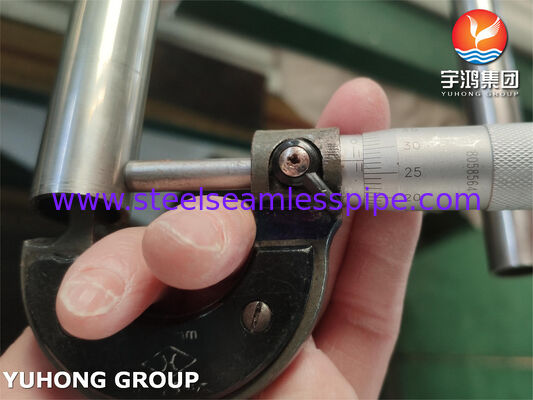

ASTM B111 C71640 Χωρίς ραφές σωλήνας χαλκού-νικέλου - κράμα CuNi30Fe για θαλάσσιους συμπυκνωτές και ανταλλακτές θερμότητας
Ο όμιλος YUHONG, με πάνω από 35 χρόνια βιομηχανικής εμπειρίας και ένα παγκόσμιο δίκτυο προμηθειών που εξυπηρετεί 85 χώρες, ειδικεύεται σε λύσεις σωλήνων μη σιδηρουργικών ενώσεων υψηλών επιδόσεων.Οι αδιάβροχοι σωλήνες χαλκού-νικελίου ASTM B111 C71640 κατασκευάζονται για να πληρούν αυστηρά διεθνή πρότυπα για κρίσιμες εφαρμογές σε θαλάσσια συμπυκνωτικάΕξασφαλίζουμε πλήρη ιχνηλασιμότητα, αυστηρό έλεγχο ποιότητας και αξιόπιστη απόδοση για απαιτητικές συνθήκες λειτουργίας σε όλο τον κόσμο.
Χημική σύνθεση - ASTM B111 C71640 (UNS C71640 / CW353H)
| Στοιχείο |
Σύνθεση (%) |
| Χαλκός (Cu) + Ασημένιο (Ag) |
Άλλα |
| Νικέλιο (Ni) + Κοβάλτιο (Co) |
29.0-32.0 |
| Σίδηρος (Fe) |
1.7 - 2.3 |
| Μαγγάνιο (Mn) |
1.5 - 2.5 |
| Άνθρακας (C), μέγιστο |
0.06 |
| Θείο (S), μέγιστο |
0.03 |
Ονομαστική σύνθεση:66% Cu - 30% Ni - 2% Fe - 2% Mn
Η αυξημένη περιεκτικότητα σε σίδηρο και μαγγάνιο, υψηλότερη από το πρότυπο C71500 (70/30 Cu-Ni), ενισχύει την προστατευτική επιφανειακή οξείδια ταινία, παρέχοντας ανώτερη αντοχή στην επίθεση από χτυπήματα σε ρεύμα θαλάσσιου νερού..
Μηχανικές ιδιότητες με θερμοκρασία - ASTM B111
| Θερμότητα |
Δυνατότητα τράβηξης, λεπτά |
Δυνατότητα απόδοσης, min (0,5% επέκταση) |
Επέκταση |
| O61 (Αναψυγμένο) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
40% |
| HR50 (Εξοπλισμένη και απαλλαγμένη από άγχος) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
4% |
Σύμφωνα με τις απαιτήσεις της ASTM B111
Απαιτήσεις κατασκευής και δοκιμής - συμμόρφωση με την ASTM B111
Όλοι οι σωλήνες κατασκευάζονται ωςχωρίς ραφήματαπροϊόντα με διεργασίες εκτόξευσης και ψυχρής έλξης, με εύρος διαστάσεων έως 31⁄8 ίντσες (80 mm) OD. Εφαρμόζονται οι ακόλουθες υποχρεωτικές δοκιμές σύμφωνα με την ASTM B111:
| Τύπος δοκιμής |
Απαίτηση |
| Δοκιμή επέκτασης |
30% της εξωτερικής διαμέτρου (κατά τον πίνακα 4) |
| Υδροστατική δοκιμή |
Μέγιστο 1000 psi (7 MPa), εκτός εάν ορίζεται διαφορετικά |
| Δοκιμασία ρεύματος Eddy |
100% υποχρεωτική για την εξασφάλιση της ποιότητας (ASTM E243) |
| Μέγεθος κόκκων (συσταμένο) |
0.010 - 0.045 mm |
| Αξιολόγηση του υπολειμματικού στρες |
Δοκιμή ατμών νιτρικού υδραργύρου ή αμμωνίας |
Η δοκιμή με κυκλικό ρεύμα είναι τώρα η κύρια μέθοδος NDT στα περισσότερα εργοστάσια, με υδροστατική δοκιμή που εκτελείται όταν ορίζεται για υποθαλάσσια ή πυρηνική υπηρεσία.
Σημαντική σημείωση κατασκευής:Η τελική επιφάνεια και η αρχική κατάσταση είναι καθοριστικές για τη διάρκεια ζωής.Έρευνες δείχνουν ότι η παρασκευή της επιφάνειας και η παρασκευή της επιφάνειας επηρεάζουν άμεσα το σχηματισμό του προστατευτικού στρώματος οξειδίου που εμπλουτίζεται με Fe/Mn και παρέχει αντοχή στην διάβρωσηΔιατηρούμε αυστηρό έλεγχο της κατάστασης της επιφάνειας μέσω ελεγχόμενων διαδικασιών παρασκευής και αναψίξεως.
Συμπληρωματικές δυνατότητες κατασκευής και ποιότητες υλικών
Εκτός από γυμνούς σωλήνες, ο όμιλος Yuhong παρέχει πλήρη πακέτα εξαρτημάτων ανταλλακτών θερμότητας:
| Συστατικό |
Διαθέσιμα υλικά |
| Τύπου φύλλα |
Η μέθοδος ASME SB171 C71640, C71500, C70600 |
| Πλάκες αποκλεισμού |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα ή κράμα χαλκού ανά σχεδιασμό |
| Κάλυψη καναλιών και κεφαλές |
Υλικά συμμορφούμενα με την ASME |
| Σωλήνες U-Bend |
Άρθρο 4 παράγραφος 1 στοιχείο α) σημείο i) |
| Συσκευές σωλήνων |
Πλήρης συναρμολόγηση με σωλήνες C71640 |
Υποστηρίζουμεεξατομικευμένες διαστάσεις, κάμψη σε U, πτερύγιο (χαμηλό/υψηλό πτερύγιο) και κατασκευή πλήρους δέσμης.
Σενάρια εφαρμογής
- Συσσωρευτές επιφάνειαςστις υπηρεσίες ναυτιλίας και παραγωγής ενέργειας
- Μεταλλουργοί θερμότητας με κελύφη και σωλήνασε υπεράκτιες πλατφόρμες
- Ατμιστήρεςσε εγκαταστάσεις αφαλάτωσης (MSF και MED)
- Εφοδιασμοί με ηλεκτρική ενέργειακαι τμήματα απόρριψης θερμότητας
- Συστήματα ψύξης νερούμε θαλασσινό νερό ή αλμυρό νερό
- Σωλήνες θαλάσσιου νερού υψηλής ταχύτηταςόπου η αντοχή στην διάβρωση είναι κρίσιμη
Τεχνικά πλεονεκτήματα και προσαρμογή
Αντοχή στην διάβρωση:Η σύνθεση 2% Fe + 2% Mn επιτρέπει στο C71640 να αντέχει υψηλότερες ταχύτητες ροής από τα τυποποιημένα κράματα C70600 (90/10) και C71500 (70/30).Παρέχει την καλύτερη αντοχή στην διάβρωση και την πρόσκρουση μεταξύ των βαθμών χαλκού-νικελίου, διατηρώντας παράλληλα τη φυσική συμπεριφορά της οικογένειας κατά της μόλυνσης.
Αντίσταση στη βιοφθορά:Τα κράματα χαλκού-νικελίου είναι φυσικά ανθεκτικά στη βιοκαθαρότητα των θαλάσσιων εγκαταστάσεων, μειώνοντας τη συχνότητα συντήρησης και διατηρώντας την αποτελεσματικότητα της μεταφοράς θερμότητας σε παρατεταμένα διαστήματα λειτουργίας.
Περιοχή θερμοκρασίας:Μέγιστη θερμοκρασία λειτουργίας έως 300 °C (572 °F).
Επιλογές προσαρμογής:
- Μέγεθος: Προσαρμοσμένο OD, πάχος τοίχου και μήκος
- Θέρμανση: O61 (συσσωματωμένη) ή HR50 (εκχυλισμένη/αποσυρμένη)
- Τελική επεξεργασία: Φωτεινά αναψυγμένα, ακινητοποιημένα ή γυαλισμένα
- Σχήματα: Στενά, καμπυλωμένα ή τυλιγμένα
- Τελική προετοιμασία: απλή, βελονισμένη ή νήμα
Τεχνικές ερωτήσεις - Κοινά ερωτήματα του κλάδου
Ε: Ποια είναι η διαφορά μεταξύ C71640 και C71500 (70/30 Cu-Ni);
Το C71640 είναι ένα τροποποιημένο κράμα 70/30 με αυξημένο Fe (1,7-2,3%) και Mn (1,5-2,5%) σε σύγκριση με το C71500 (Fe 0,4-1,0%, Mn 1,0% κατ' ανώτατο όριο).Αυτό παρέχει μεγαλύτερη αντοχή και ανώτερη αντοχή στην διάβρωση και τη διάβρωση στο νερό της θάλασσας με άμμο.
Ε: Γιατί ορίζεται το C71640 για εγκαταστάσεις αφαλάτωσης MSF;
Η πολλαπλή φάση αφαλάτωσης περιλαμβάνει άλμη υψηλής θερμοκρασίας με αιωρούμενα στερεά σε υψηλές ταχύτητες.Το C71640 αναπτύχθηκε ειδικά για αυτή την αποστολή και έχει επιτύχει εξαιρετικά σε τμήματα απόρριψης θερμότητας και θερμαντήρα άλμης.
Ε: Ποιες μεθόδους NDT εφαρμόζονται στους σωλήνες ASTM B111;
Σύμφωνα με το ASTM B111, κάθε σωλήνα υποβάλλεται είτε σε δοκιμή κυκλώματος (ASTM E243) είτε σε δοκιμή υδροστατικής.
