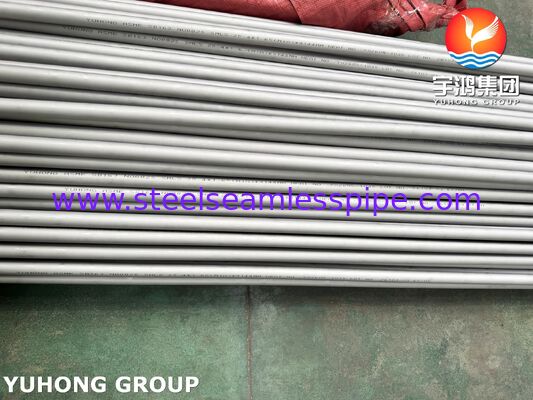

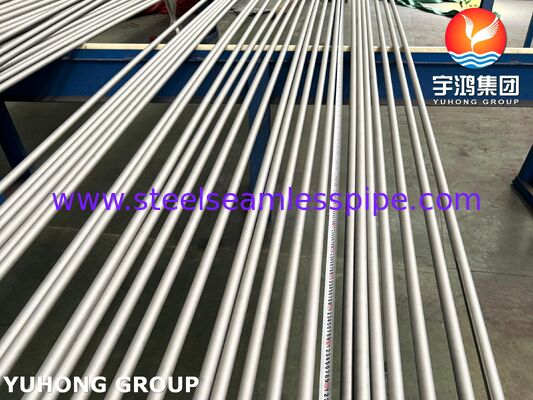

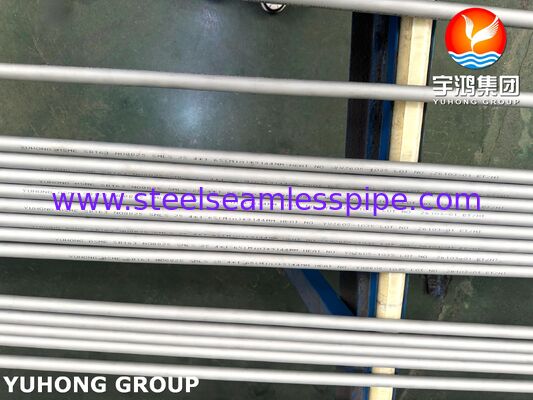

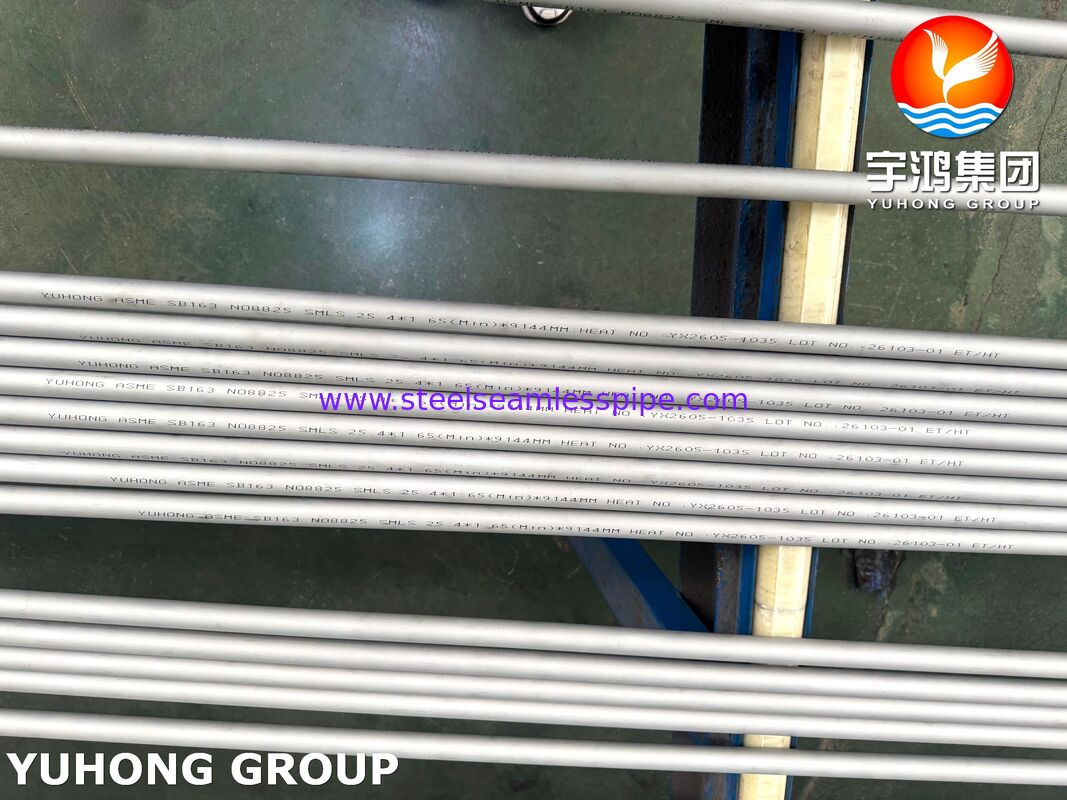

Σωλήνας εναλλάκτη θερμότητας από κράμα νικελίου χωρίς συγκόλληση ASME SB163 Incoloy 825 με ανόπτηση σε διάλυμα και αντοχή στη διάβρωση για προσαρμοσμένες εφαρμογές

Σωλήνας από κράμα νικελίου χωρίς συγκόλληση ASME SB163 UNS N08825 Incoloy 825

Ο σωλήνας χωρίς συγκόλληση ASME SB163 UNS N08825 Incoloy 825 είναι ένας σωλήνας από κράμα νικελίου-σιδήρου-χρωμίου σχεδιασμένος για χρήση σε συμπυκνωτές και εναλλάκτες θερμότητας όπου απαιτείται αντοχή σε διαβρωτικά περιβάλλοντα.
Επίσης γνωστό ως Κράμα 825 ή Incoloy 825, το UNS N08825 περιέχει προσθήκες χρωμίου, μολυβδαινίου, χαλκού και τιτανίου. Το κράμα επιλέγεται συνήθως για εξοπλισμό διεργασιών που εκτίθεται τόσο σε οξειδωτικά όσο και σε αναγωγικά περιβάλλοντα, συμπεριλαμβανομένων όξινων μέσων που περιέχουν χλωρίδια.
Οι σωλήνες παραδίδονται σε κατασκευή χωρίς συγκόλληση και σε κατάσταση ανόπτησης σε διάλυμα, με ανοχές διαστάσεων, δοκιμές και κατάσταση επιφάνειας ελεγχόμενες σύμφωνα με την ισχύουσα προδιαγραφή έργου.

Το UNS N08825 είναι ένα ωστενιτικό κράμα νικελίου-σιδήρου-χρωμίου με προσθήκες μολυβδαινίου, χαλκού και τιτανίου. Οι τυπικές περιοχές σύνθεσης περιλαμβάνουν περίπου 38-46% Ni, 19.5-23.5% Cr, 2.5-3.5% Mo και 1.5-3.0% Cu, με προσθήκη τιτανίου για σταθεροποίηση.
Ο συνδυασμός των στοιχείων κράματος παρέχει αντοχή σε ένα ευρύ φάσμα διαβρωτικών συνθηκών διεργασιών και καθιστά το Κράμα 825 κατάλληλο για απαιτητικές εφαρμογές χημικών και μεταφοράς θερμότητας.

Οι ισοδύναμες ονομασίες υλικών πρέπει να επιβεβαιώνονται έναντι της ισχύουσας προδιαγραφής έργου πριν από την αντικατάσταση.

Πρώτη ύλη → Διάτρηση σωλήνα → Θερμή επεξεργασία → Ψυχρή έλξη / Μεγέθυνση → Ανόπτηση σε διάλυμα → Πίκλισμα → Ευθυγράμμιση → Κοπή → Επιθεώρηση → Σήμανση → Συσκευασία
Για σωλήνες ακριβείας, μπορούν να εφαρμοστούν επιπλέον λειτουργίες ψυχρής έλξης ή μεγέθυνσης για την επίτευξη της καθορισμένης εξωτερικής διαμέτρου, του πάχους του τοιχώματος και των ανοχών διαστάσεων.

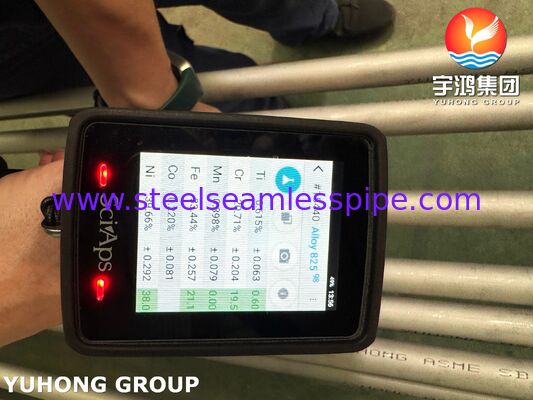

Η επιθεώρηση μπορεί να πραγματοποιηθεί σύμφωνα με το ASTM B163 / ASME SB163 και τις απαιτήσεις συγκεκριμένες για το έργο. Τα διαθέσιμα στοιχεία επιθεώρησης περιλαμβάνουν:

Οι απαιτήσεις δοκιμών πρέπει να επιβεβαιώνονται σύμφωνα με την προδιαγραφή αγοράς και το ισχύον πρότυπο.

Η τυπική κατάσταση παράδοσης μπορεί να είναι ανόπτηση σε διάλυμα και πίκλισμα. Άλλες καταστάσεις επιφάνειας μπορεί να είναι διαθέσιμες σύμφωνα με τις απαιτήσεις εφαρμογής, όπως:

Οι διαθέσιμες διαστάσεις σωλήνων μπορούν να προσαρμοστούν σύμφωνα με το σχέδιο του εναλλάκτη θερμότητας ή την προδιαγραφή αγοράς. Τυπικές παράμετροι παράδοσης:

Για έργα εναλλακτών θερμότητας, οι διαστάσεις των σωλήνων πρέπει να ταιριάζουν με τη διάμετρο της οπής του φύλλου σωλήνων, τη μέθοδο επέκτασης των σωλήνων και τον σχεδιασμό του εναλλάκτη.

Τα ακόλουθα έγγραφα μπορούν να παρασχεθούν σύμφωνα με τις απαιτήσεις του έργου:

Οι σωλήνες Incoloy 825 χωρίς συγκόλληση προστατεύονται κανονικά με καλύμματα άκρων, ομαδοποιούνται ανάλογα με το μέγεθος και συσκευάζονται με ασφάλεια σε ξύλινες θήκες εξαγωγικής ποιότητας ή κατάλληλη προστατευτική συσκευασία για την αποφυγή παραμόρφωσης και ζημιάς στην επιφάνεια κατά τη μεταφορά.
