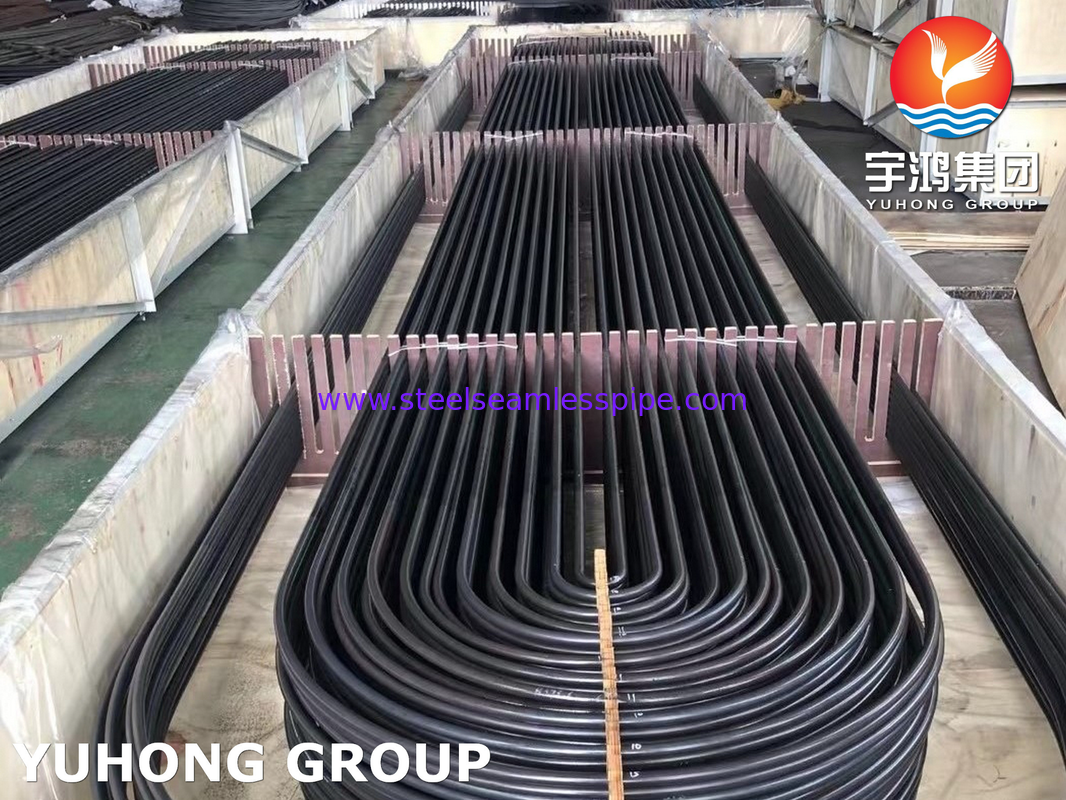

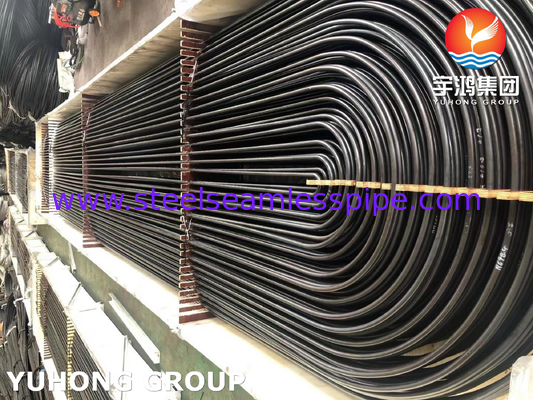

Σωλήνας εναλλάκτη θερμότητας ASTM A179 χωρίς συγκόλληση, ψυχρής έλασης, σε σχήμα U για εξοπλισμό κελύφους και σωλήνων

Οι σωλήνες εναλλάκτη θερμότητας τύπου U ASTM A179 χωρίς συγκόλληση από ανθρακούχο χάλυβα είναι ψυχρής έλξης, διαμορφωμένοι σε σχήμα U για χρήση σε εναλλάκτες θερμότητας τύπου κέλυφος και σωλήνα, συμπυκνωτές και παρόμοιο εξοπλισμό μεταφοράς θερμότητας. Το υλικό του σωλήνα συμμορφώνεται με το ASTM A179/A179M, υπό την προϋπόθεση της καθορισμένης έκδοσης και των απαιτήσεων αγοράς. Η διαμόρφωση U-bend επιτρέπει τη σύνδεση και των δύο άκρων του σωλήνα στην πλάκα σωλήνων, ενώ παράλληλα επιτρέπει τη διάταξη των σωλήνων εντός του εναλλάκτη.

Αυτοί οι σωλήνες είναι κατάλληλοι για σχεδιασμούς εναλλάκτη θερμότητας όπου καθορίζεται διάταξη επιστροφής-κάμψης και ο σωλήνας από ανθρακούχο χάλυβα πληροί τις απαιτήσεις της διαδικασίας. Η διαμόρφωση σε σχήμα U μπορεί να προσαρμόσει τη θερμική διαστολή κατά μήκος του σωλήνα, εξαλείφοντας την ανάγκη για ξεχωριστή σύνδεση επιστροφής εντός του κυκλώματος του σωλήνα. Η πραγματική απόδοση εξαρτάται από τις διαστάσεις του σωλήνα, την ακτίνα κάμψης, το πάχος τοιχώματος, τη θερμοκρασία λειτουργίας, την πίεση, τη συμβατότητα των ρευστών και τον σχεδιασμό του εναλλάκτη.

Για την προμήθεια έργων, καθορίστε την εξωτερική διάμετρο του σωλήνα, το πάχος τοιχώματος, την ακτίνα κάμψης U, το μήκος των ευθύγραμμων σκέλων, τη γεωμετρία κάμψης, την ποσότητα και τις ισχύουσες απαιτήσεις επιθεώρησης. Η ποιότητα της κάμψης και η ακρίβεια των διαστάσεων είναι ιδιαίτερα σημαντικές όπου οι σωλήνες πρέπει να ταιριάζουν σε μια υπάρχουσα πλάκα σωλήνων ή να αντικαθιστούν κατεστραμμένους σωλήνες κατά την επανασωλήνωση του εναλλάκτη. Η συμμόρφωση του υλικού και η αποδοχή της κάμψης θα πρέπει να επαληθεύονται έναντι της ισχύουσας προδιαγραφής αγοράς.

Οι σωλήνες U-bend ASTM A179 μπορούν να καθοριστούν για:

• Εναλλάκτες θερμότητας τύπου κέλυφος και σωλήνα.
• Βιομηχανικοί συμπυκνωτές.
• Εξοπλισμός μεταφοράς θερμότητας διεργασιών.
• Συστήματα κοινής ωφέλειας διυλιστηρίων και πετροχημικών.
• Σωλήνες αντικατάστασης για συμβατούς σχεδιασμούς εναλλάκτη θερμότητας.

Για έργα επανασωλήνωσης, επιβεβαιώστε τις αρχικές διαστάσεις του σωλήνα, την ακτίνα κάμψης, το μήκος των ευθύγραμμων σκέλων, τη διάταξη των σωλήνων και την προδιαγραφή υλικού πριν από την παραγγελία. Η λανθασμένη γεωμετρία κάμψης μπορεί να εμποδίσει τη σωστή εγκατάσταση ή να επηρεάσει την εφαρμογή του πακέτου σωλήνων.

• Πρότυπο υλικού: ASTM A179/A179M, όπως καθορίζεται στην παραγγελία.
• Υλικό σωλήνα: Χωρίς συγκόλληση, ψυχρής έλξης, ανθρακούχος χάλυβας.
• Διαμόρφωση προϊόντος: Σωλήνας εναλλάκτη θερμότητας τύπου U-bend.
• Διαστάσεις σωλήνα: Εξωτερική διάμετρος και πάχος τοιχώματος όπως καθορίζεται.
• Γεωμετρία κάμψης: Ακτίνα και μήκη σκέλους σύμφωνα με το εγκεκριμένο σχέδιο ή το πρόγραμμα σωλήνων.
• Επιθεώρηση: Δοκιμές υλικού, έλεγχοι διαστάσεων και πρόσθετες εξετάσεις όπως απαιτείται από την ισχύουσα προδιαγραφή και την παραγγελία.

Το ASTM A179 καλύπτει τις βασικές απαιτήσεις σωλήνων. Η γεωμετρία U-bend, η θερμική επεξεργασία μετά την κάμψη, η επιθεώρηση κάμψης και άλλες ειδικές απαιτήσεις θα πρέπει να ορίζονται ξεχωριστά όπου εφαρμόζεται.

Για νέο εξοπλισμό και πακέτα σωλήνων αντικατάστασης, οι ακόλουθες πληροφορίες θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή:

• Εξωτερική διάμετρος σωλήνα και καθορισμένο πάχος τοιχώματος.
• Ακτίνα κάμψης κεντρικής γραμμής.
• Μήκος ευθύγραμμων σκέλων και στις δύο πλευρές της κάμψης.
• Συνολικό μήκος σωλήνα και ανοχές διαστάσεων.
• Απαιτούμενος προσανατολισμός κάμψης και αναφορές σχεδίων.
• Θερμική επεξεργασία μετά την κάμψη και απαιτήσεις επιθεώρησης, εάν εφαρμόζεται.

Για έργα αντικατάστασης, η παροχή του αρχικού σχεδίου σωλήνα ή μιας διάστασης δείγματος προδιαγραφής μπορεί να βοηθήσει στη μείωση των προβλημάτων εφαρμογής κατά την εγκατάσταση.

Οι απαιτήσεις επιθεώρησης θα πρέπει να συμφωνηθούν πριν από την επιβεβαίωση της παραγγελίας. Ανάλογα με την προδιαγραφή αγοράς και το πραγματικό πεδίο προμήθειας, η τεκμηρίωση ποιότητας μπορεί να περιλαμβάνει:

• Πιστοποιητικό Δοκιμής Υλικού (MTC).
• Αρχεία δοκιμών χημικής σύνθεσης και μηχανικών ιδιοτήτων.
• Σκληρότητα, ισοπέδωση, φλόγισμα ή άλλες δοκιμές που απαιτούνται από την ισχύουσα προδιαγραφή σωλήνα.
• Διαστατική επιθεώρηση διαμέτρου σωλήνα, πάχους τοιχώματος, ακτίνας κάμψης και μήκους σκέλους.
• Υδροστατική ή άλλη καθορισμένη δοκιμή, όπως εφαρμόζεται.
• Πρόσθετη επιθεώρηση ή παρακολούθηση από τρίτους όταν συμφωνηθεί.

Η θερμική επεξεργασία μετά την κάμψη, η μη καταστροφική δοκιμή, η PMI και η ειδική επιθεώρηση δεν πρέπει να θεωρούνται ότι περιλαμβάνονται, εκτός εάν απαιτείται ρητά και επιβεβαιωθεί.

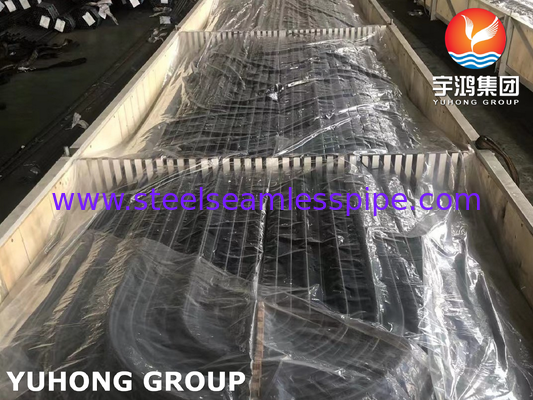

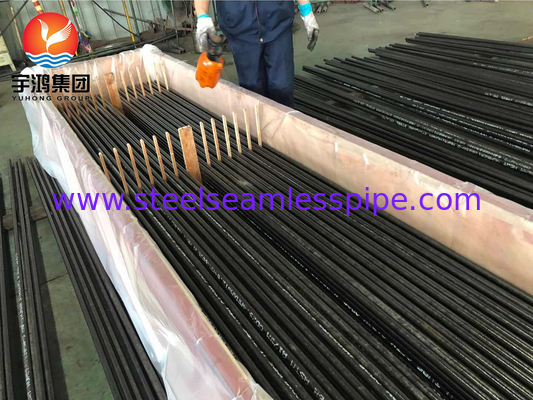

Οι σωλήνες U-bend συσκευάζονται γενικά σε κατάλληλες ξύλινες θήκες, χαλύβδινες σκελετούς ή άλλη προστατευτική εξαγωγική συσκευασία σύμφωνα με το μήκος του σωλήνα, τη γεωμετρία κάμψης, την ποσότητα παραγγελίας και τις απαιτήσεις μεταφοράς. Θα πρέπει να τοποθετούνται στηρίγματα για την ελαχιστοποίηση παραμόρφωσης, κρούσης και ζημιάς στην επιφάνεια κατά τη διαχείριση και την αποστολή.

Η συσκευασία, η αναγνώριση σωλήνα, η εξαγωγική τεκμηρίωση, το λιμάνι FOB και το χρονοδιάγραμμα παράδοσης θα πρέπει να επιβεβαιώνονται στην προσφορά.

Το MOQ και ο χρόνος παράδοσης εξαρτώνται από τις διαστάσεις του σωλήνα, την ακτίνα κάμψης, το μήκος του σκέλους, την ποσότητα, τις απαιτήσεις παραγωγής και το πεδίο επιθεώρησης.

Για μια προσφορά, παρακαλούμε παρέχετε:

• Απαίτηση υλικού ASTM A179/A179M.
• Εξωτερική διάμετρος σωλήνα και πάχος τοιχώματος.
• Ακτίνα U-bend και μήκος ευθύγραμμων σκέλων.
• Ποσότητα και απαιτούμενη γεωμετρία σωλήνα.
• Σχέδιο ή πρόγραμμα σωλήνων, εάν είναι διαθέσιμο.
• Απαιτήσεις θερμικής επεξεργασίας και επιθεώρησης.
• Προορισμός, προτιμώμενοι Incoterms και απαιτούμενη ημερομηνία παράδοσης.

Αίτηση Προσφοράς: Υποβάλετε το πρόγραμμα σωλήνων ή το σχέδιό σας για να επιβεβαιώσετε την τεχνική σκοπιμότητα, την τιμή, το MOQ, τον χρόνο παράδοσης, τα έγγραφα επιθεώρησης και τις ρυθμίσεις αποστολής.
