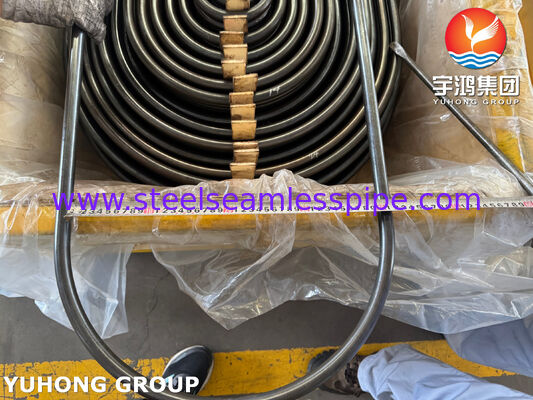

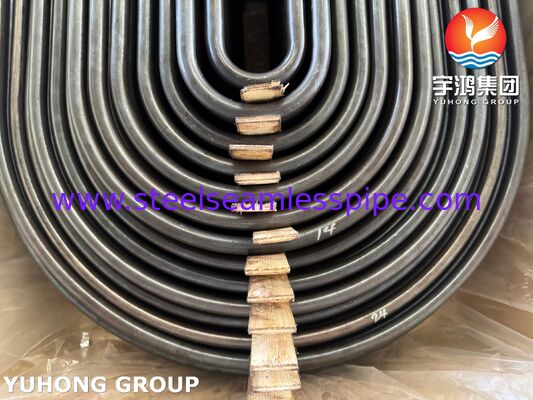

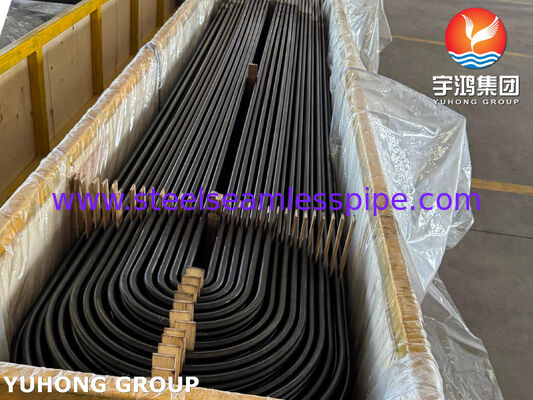

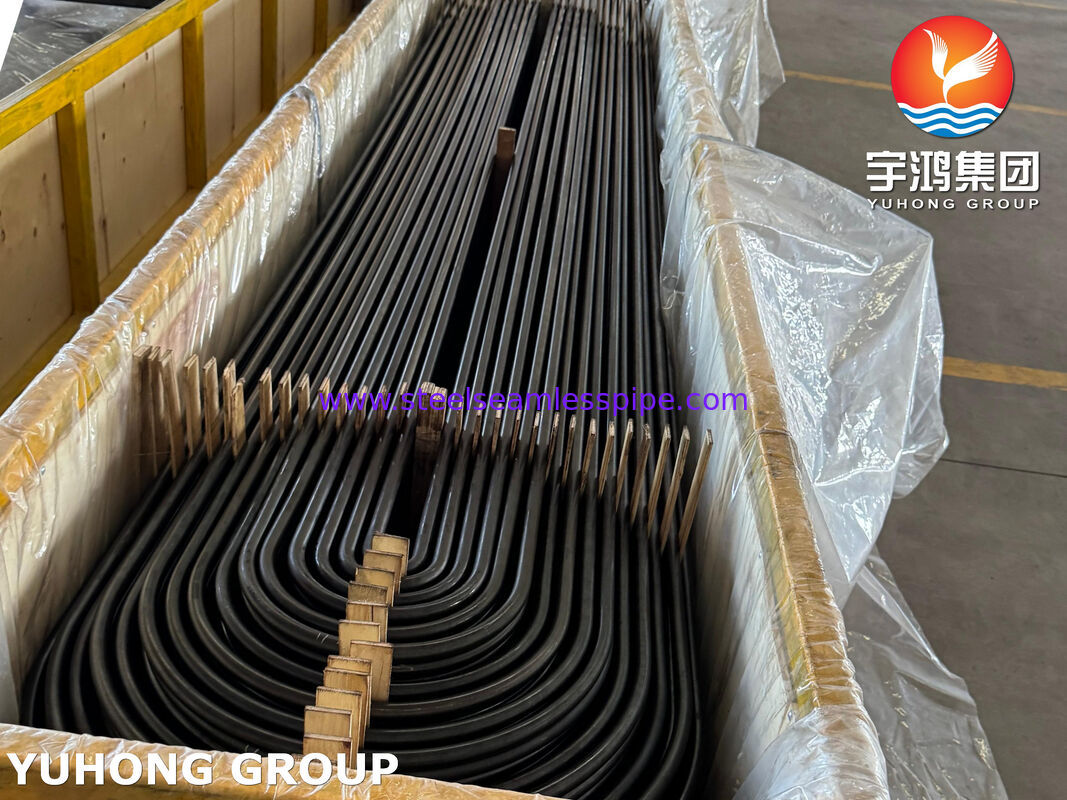

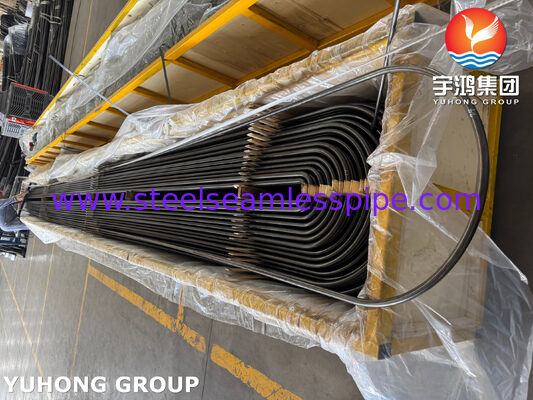

ASTM A179 ASME SA179 Αδιάβροχο σωλήνα U από χάλυβα άνθρακα για εναλλάκτη θερμότητας και συμπυκνωτή

Επισκόπηση του προϊόντος

Ο αδιάβροχος σωλήνας U από χάλυβα άνθρακα ASTM A179 / ASME SA179 κατασκευάζεται από αδιάβροχο σωλήνα από χαμηλό άνθρακα και επεξεργάζεται μέσω ακριβούς κάμψης U για εφαρμογές θερμοανταλλάκτη κελύφους και σωλήνων.

Η διαμόρφωση του σωλήνα U επιτρέπει την αντιστάθμιση της θερμικής επέκτασης εντός των δέσμων σωλήνων ανταλλακτικού θερμότητας, καθιστώντας το κοινά χρησιμοποιούμενο σε ανταλλακτές θερμότητας σωλήνα U, συμπυκνωτές και θερμαντήρες νερού τροφοδοσίας λέβητα.

Κατασκευάζονται σύμφωνα με τις απαιτήσεις ASTM A179 / ASME SA179, οι σωλήνες αυτοί παράγονται με ελεγχόμενη χημική σύνθεση, μηχανικές ιδιότητες, διαμετρικές ανοχές και επιφανειακές συνθήκες.

Υλικό και Πρότυπο

Α179 Χάλυβας χαμηλού άνθρακα

Κανονισμός:ΑΣTM A179 / ASME SA179
Υλικό Grade:Α179
Τύπος υλικού:Χαλαρό χάλυβα χαμηλών ανθρακούχων
Τύπος σωλήνα:Χωρίς συγκόλληση U Tube
Συστήματα κατασκευής:Κρύο τραβήχτηκε Seamless σωλήνα + U κάμψη

Η ASTM A179 προσδιορίζει αδιάβροχους σωλήνες χάλυβα χαμηλού άνθρακα που σχηματίζονται με ψυχρή έλξη και χρησιμοποιούνται για σωλήνες ανταλλακτών θερμότητας, συμπυκνωτές και παρόμοιο εξοπλισμό μεταφοράς θερμότητας.

Συστήματα κατασκευής

Παραγωγή σωλήνων χωρίς συγκόλληση

Τα ακατέργαστα δοκάρια από χάλυβα άνθρακα μεταποιούνται σε αδιάβροχα σωλήνες μέσω ελεγχόμενων διαδικασιών κατασκευής.

Κρύο σχεδιασμό

Για την επίτευξη των ακόλουθων στόχων εφαρμόζεται ψυχρή έλξη:

• Ελεγχόμενη εξωτερική διάμετρος
• Ακριβές πάχος τοίχου
• Βελτίωση της ποιότητας της επιφάνειας

U Διαδικασία κάμψης

Οι ίσοι αδιάβροχοι σωλήνες λυγίζονται σε σχήμα U σύμφωνα με τις απαιτήσεις σχεδιασμού του εναλλάκτη θερμότητας.

Οι βασικές παραμέτροι περιλαμβάνουν:

• Ράδιο κάμψης του σωλήνα
• Καθαρό μήκος
• Διάμετρος κάμψης U
• Διάρκεια ποδιού

Θερμική επεξεργασία και επιθεώρηση

Μετά την κάμψη, οι σωλήνες υποβάλλονται σε απαιτούμενες διαδικασίες, συμπεριλαμβανομένων:

• Ανακούφιση από άγχος (όταν ορίζεται)
• Καθαρισμός
• Επιθεώρηση διαστάσεων
• Μη καταστροφικές δοκιμές

Τεχνικά χαρακτηριστικά

Δομή σωλήνα χωρίς συγκόλληση

Η απρόσκοπτη κατασκευή παρέχει ομοιόμορφη γεωμετρία σωλήνα χωρίς διαμήκη συγκόλληση.

Σχεδιασμός U Tube

Η σχήμα U διαμόρφωση επιτρέπει την εγκατάσταση σωλήνα δέσμη σε ανταλλακτές θερμότητας όπου η θερμική επέκταση πρέπει να φιλοξενείται.

Προσαρμοσμένη κάμψη

Οι σωλήνες U μπορούν να κατασκευαστούν σύμφωνα με:

• Σχέδια του εναλλάκτη θερμότητας
• Απαιτήσεις TEMA
• Προδιαγραφές πελατών

Προδιαγραφές προϊόντος

Διαθέσιμες διαστάσεις

Εφαρμογές

Χωρομεταλλευτής θερμότητας με κέλυφος και σωλήνα

Οι σωλήνες ASTM A179 U χρησιμοποιούνται συνήθως σε:

• Μετατροπείς θερμότητας σε σωλήνες U
• Ανταλλάκτες θερμότητας διαδικασίας
• Βιομηχανικό εξοπλισμό ψύξης

Εξοπλισμός συμπυκνωτή

Οι εφαρμογές περιλαμβάνουν:

• Συσσωρευτές σταθμών παραγωγής ηλεκτρικής ενέργειας
• Συσσωρευτές επιφάνειας
• Συστήματα ψύξης

Εξοπλισμός λέβητα

Χρησιμοποιείται σε:

• Εφοδιασμοί για τη θέρμανση νερού με λέβητα
• Εξοπλισμός θερμικής ενέργειας
• Συστήματα ανάκτησης θερμότητας

Επεξεργασία πετρελαίου και χημικές εγκαταστάσεις

Κατάλληλο για:

• Μεταλλευτές θερμότητας διυλιστηρίων
• Εξοπλισμός χημικής επεξεργασίας
• Βιομηχανικά θερμικά συστήματα

Ελέγχος ποιότητας και επιθεώρηση

Οι διαδικασίες επιθεώρησης μπορούν να περιλαμβάνουν:

Ελέγχος υλικού

• Ανάλυση χημικής σύνθεσης
• Δοκιμές μηχανικών ιδιοτήτων

Επιθεώρηση διαστάσεων

• Μέτρηση εξωτερικής διάμετρου
• Έλεγχος πάχους τοίχου
• Επιβεβαίωση μήκους σωλήνα
• Έλεγχος ακτίνας κάμπωσης

Μη καταστροφικές δοκιμές

• Δοκιμασία ρεύματος δίνης (ET)
• Υπερήχθης δοκιμή (UT)
• Υδροστατική δοκιμή

Οι απαιτήσεις επιθεώρησης μπορούν να προσαρμόζονται σύμφωνα με τις προδιαγραφές του έργου.

Συσκευή

Οι σωλήνες ASTM A179 / ASME SA179 U συσκευάζονται σύμφωνα με τις απαιτήσεις της εξαγωγικής μεταφοράς.

Μέθοδοι συσκευασίας:

• Συμπλέγματα σωλήνων
• Προστατευτική συσκευασία
• Κουτί από ξύλο
• Συσκευές με ατσάλινο πλαίσιο

Η σήμανση του σωλήνα μπορεί να περιλαμβάνει:

• Τυπική ονομασία
• Κατηγορία υλικού
• Πληροφορίες για το μέγεθος
• Αριθμός θερμότητας
