ASTM A335 P22 Studded Fin Tubes
Επισκόπηση προϊόντος
Οι σωλήνες με πτερύγια ASTM A335 P22 είναι εξαρτήματα μεταφοράς θερμότητας από κράμα χάλυβα υψηλής ποιότητας που έχουν σχεδιαστεί ειδικά για υπηρεσίες υψηλής θερμοκρασίας και υψηλής πίεσης. Κατασκευασμένοι από φερριτικό κράμα χάλυβα χωρίς ραφή ASTM A335 Grade P22, αυτοί οι σωλήνες είναι εφοδιασμένοι με συμπαγή καρφιά που συγκολλούνται ομοιόμορφα με αντίσταση γύρω από την επιφάνεια του σωλήνα, αυξάνοντας σημαντικά την αποτελεσματική περιοχή μεταφοράς θερμότητας διατηρώντας παράλληλα εξαιρετική μηχανική ακεραιότητα.
Η σύνθεση χρωμίου-μολυβδαινίου του χάλυβα P22 παρέχει ανώτερη αντίσταση στην οξείδωση, αντοχή ερπυσμού και απόδοση σε υψηλή θερμοκρασία, καθιστώντας αυτούς τους σωλήνες με καρφιά ιδανική επιλογή για σκληρά περιβάλλοντα λειτουργίας όπου οι συμβατικοί σωλήνες με πτερύγια ενδέχεται να υποστούν διάβρωση ή ρύπανση.
Οι σωλήνες με πτερύγια τοποθετούνται ευρέως σε λέβητες, θερμαντήρες, μονάδες ανάκτησης απορριμμάτων θερμότητας, κλίβανους πετροχημικών, λέβητες ρευστοποιημένης κλίνης, αποτεφρωτήρες και θερμαντήρες διεργασιών διυλιστηρίων όπου η ανθεκτικότητα και η μεγάλη διάρκεια ζωής είναι απαραίτητες.
Χαρακτηριστικά
- Κατασκευασμένο από ASTM A335 Grade P22 χωρίς ραφές κραματοποιημένο χάλυβα
- Εξαιρετική αντοχή σε ερπυσμό σε υψηλές θερμοκρασίες
- Υψηλή αντοχή στην οξείδωση και την απολέπιση
- Ανώτερη απόδοση θερμικής κόπωσης
- Η συγκόλληση καρφιών παρέχει εξαιρετική μηχανική αντοχή
- Εξαιρετική αντοχή στη διάβρωση σε περιβάλλον με βρώμικα αέρια
- Κατάλληλο για σοβαρές εφαρμογές θερμικού κύκλου
- Μεγαλύτερη διάρκεια ζωής με μειωμένη συντήρηση
- Βελτιωμένη απόδοση μεταφοράς θερμότητας
- Σχεδιασμένο για συνεχή λειτουργία σε υψηλές θερμοκρασίες
Τυπικές Εφαρμογές
Οι σωλήνες με πτερύγια ASTM A335 P22 χρησιμοποιούνται ευρέως σε:
- Καυστικοί Θερμοσίφωνες
- Λέβητες ανάκτησης αποβλήτων θερμότητας (WHRB)
- Πετροχημικοί Φούρνοι
- Λέβητες ρευστοποιημένης κλίνης (CFB & BFB)
- Θερμοσίφωνες Διυλιστηρίου
- Ατμολέβητες
- Οικονομιστές
- Γεννήτριες ατμού ανάκτησης θερμότητας (HRSG)
- Μονάδες Ανάκτησης Θείου
- Θερμοσίφωνες λαδιού
- Τσιμεντοβιομηχανίες
- Σταθμοί Παραγωγής Ηλεκτρικής Ενέργειας
Διαδικασία Παραγωγής
Οι σωλήνες με πτερύγια με καρφιά παράγονται μέσω μιας αυτοματοποιημένης διαδικασίας συγκόλλησης με αντίσταση, όπου μεμονωμένα χαλύβδινα καρφιά συγκολλούνται μόνιμα στην εξωτερική επιφάνεια του σωλήνα P22 χωρίς ραφή.
Τα στάδια κατασκευής περιλαμβάνουν:
- Έλεγχος πρώτων υλών
- Κοπή σωλήνων και προετοιμασία άκρων
- Αυτόματη συγκόλληση καρφιών
- Επαλήθευση ακεραιότητας συγκόλλησης
- Επιθεώρηση ευθύτητας
- Μέτρηση διαστάσεων
- Θερμική επεξεργασία (όταν καθορίζεται)
- Καθαρισμός επιφάνειας
- Τελική επιθεώρηση
- Προστατευτική συσκευασία
Το τελικό προϊόν προσφέρει εξαιρετική αντοχή συγκόλλησης και ομοιόμορφη κατανομή των καρφιών για σταθερή μεταφορά θερμότητας.
Τυπικό εύρος μεγέθους
Οι ακόλουθες διαστάσεις αντιπροσωπεύουν κοινές κατασκευαστικές ικανότητες.
Σωλήνας βάσης
| Είδος |
Σειρά |
| Εξωτερική διάμετρος |
25,4 mm – 219,1 mm (1” – 8”) |
| Πάχος Τοίχου |
2,5 mm – 18 mm |
| Μήκος σωλήνα |
Έως 18.000 χλστ |
| Πρότυπο Υλικού |
ASTM A335 Βαθμός P22 |
| Βιομηχανοποίηση |
Χωρίς ραφή |
Διαστάσεις Stud
| Είδος |
Τυπικό εύρος |
| Διάμετρος καρφιού |
6 mm – 15 mm |
| Ύψος Stud |
10 mm – 35 mm |
| Stud Pitch |
8 mm – 30 mm |
| Υλικό Stud |
Ανθρακούχο χάλυβας / κράμα χάλυβα (ανά συνθήκες υπηρεσίας) |
Οι προσαρμοσμένες διαστάσεις είναι διαθέσιμες σύμφωνα με τις προδιαγραφές του έργου.
ASTM A335 P22 Χημική Σύνθεση
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
0,05–0,15 |
| Μαγγάνιο (Mn) |
0,30–0,60 |
| Πυρίτιο (Si) |
Μέγιστο 0,50 |
| Φώσφορος (P) |
Μέγιστο 0,025 |
| Θείο (S) |
Μέγιστο 0,025 |
| Chromium (Cr) |
1,90–2,60 |
| Μολυβδαίνιο (Mo) |
0,87–1,13 |
ASTM A335 P22 Μηχανικές ιδιότητες
| Ιδιοκτησία |
Αξία |
| Αντοχή εφελκυσμού |
≥415 MPa |
| Ισχύς απόδοσης |
≥205 MPa |
| Επιμήκυνση |
≥30% |
| Σκληρότητα |
Σύμφωνα με τις απαιτήσεις ASTM A335 |
| Θερμοκρασία σέρβις |
Έως περίπου 600°C (εξαρτάται από την εφαρμογή) |
Το κράμα χρωμίου-μολυβδαινίου παρέχει εξαιρετική μακροχρόνια αντοχή σε ερπυσμό σε υψηλές θερμοκρασίες λειτουργίας.
Επιθεώρηση και Δοκιμή
Κάθε παρτίδα ASTM A335 P22 Studded Fin Tubes μπορεί να υποβληθεί σε εκτενείς ποιοτικούς ελέγχους για να διασφαλιστεί η συμμόρφωση με τις προδιαγραφές των πελατών και τα διεθνή πρότυπα.
Οι τυπικές μέθοδοι επιθεώρησης περιλαμβάνουν:
Επιθεώρηση Πρώτων Υλών
- Αναγνώριση υλικού
- Επαλήθευση πιστοποιητικού δοκιμής μύλου (MTC).
- PMI (Positive Material Identification)

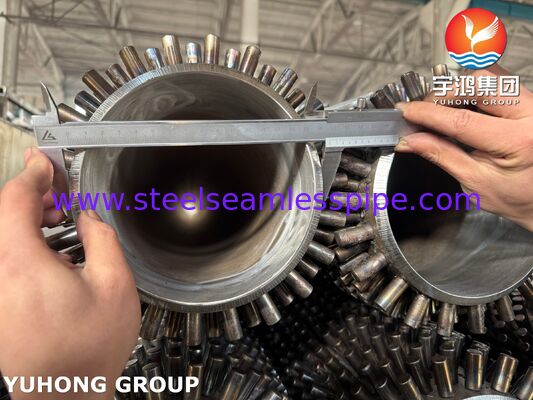

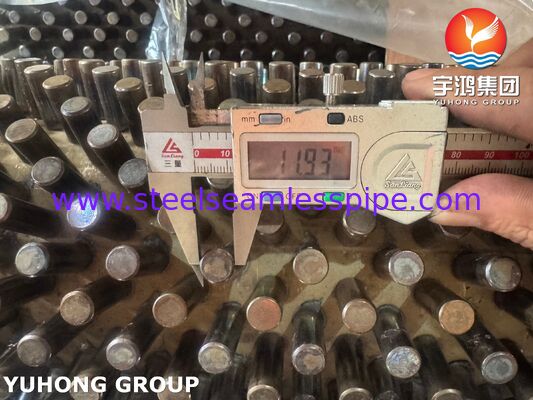

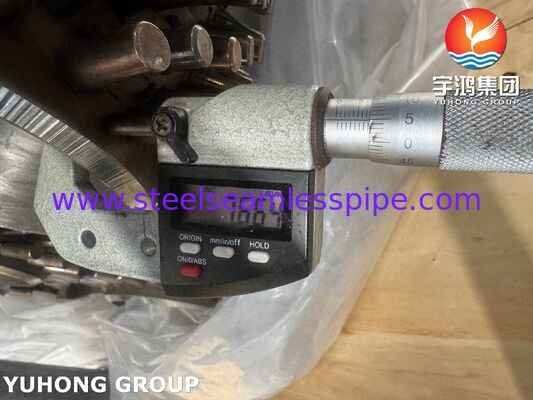

Επιθεώρηση διαστάσεων
- Εξωτερική διάμετρος
- Πάχος τοιχώματος
- Μήκος σωλήνα
- Διάστιχο
- Ύψος καρφιού
- Ευθυγράμμιση καρφιών
- Μέτρηση ευθύτητας
Μηχανική Δοκιμή
- Δοκιμή εφελκυσμού
- Δοκιμή ισοπέδωσης
- Δοκιμή σκληρότητας
- Δοκιμή κάμψης (όταν απαιτείται)
Μη καταστροφικές δοκιμές (NDT)
- Υδροστατική δοκιμή
- Δοκιμή δινορρευμάτων
- Δοκιμή υπερήχων (UT)
- Επιθεώρηση μαγνητικών σωματιδίων (MPI)
- Έλεγχος διεισδυτικού χρώματος (PT) για συγκολλημένα καρφιά
- Οπτική επιθεώρηση συγκολλήσεων καρφιών
Επιθεώρηση ποιότητας συγκόλλησης
- Εξέταση ακεραιότητας συγκόλλησης
- Δοκιμή έλξης καρφιού (όταν καθορίζεται)
- Επαλήθευση παραμέτρων συγκόλλησης
Επιθεώρηση Επιφανείας
- Εξέταση φινιρίσματος επιφάνειας
- Επιθεώρηση οξείδωσης
- Ανίχνευση ελαττώματος
- Έλεγχος συσκευασίας
Πλεονεκτήματα του ASTM A335 P22 Studded Fin Tubes
Σε σύγκριση με τους συμβατικούς απλούς σωλήνες, οι σωλήνες με πτερύγια P22 παρέχουν:
- Αυξημένη εξωτερική επιφάνεια μεταφοράς θερμότητας
- Υψηλότερη θερμική απόδοση
- Εξαιρετική αντοχή σε θερμικό σοκ
- Εξαιρετική απόδοση σε λειαντικά ρεύματα αερίου
- Μειωμένη συσσώρευση τέφρας σε σύγκριση με συνεχή πτερύγια
- Χαμηλότερο κόστος συντήρησης
- Μεγαλύτερη διάρκεια ζωής
- Αξιόπιστη απόδοση υπό υψηλή πίεση και θερμοκρασία
- Εξαιρετική αντοχή στην παραμόρφωση ερπυσμού
- Βελτιωμένη απόδοση λέβητα και κλιβάνου
Διασφάλιση Ποιότητας
Οι σωλήνες ASTM A335 P22 Studded Fin Tubes κατασκευάζονται με αυστηρά συστήματα διαχείρισης ποιότητας για τη διασφάλιση σταθερής απόδοσης και αξιοπιστίας του προϊόντος. Η παραγωγή και η επιθεώρηση μπορούν να πραγματοποιηθούν σύμφωνα με τα διεθνή πρότυπα και τις απαιτήσεις του έργου του πελάτη. Η ιχνηλασιμότητα των υλικών, ο ποιοτικός έλεγχος συγκόλλησης και οι ολοκληρωμένες δοκιμές διατηρούνται σε όλη τη διαδικασία κατασκευής για την παράδοση προϊόντων κατάλληλα για απαιτητικές βιομηχανικές εφαρμογές.

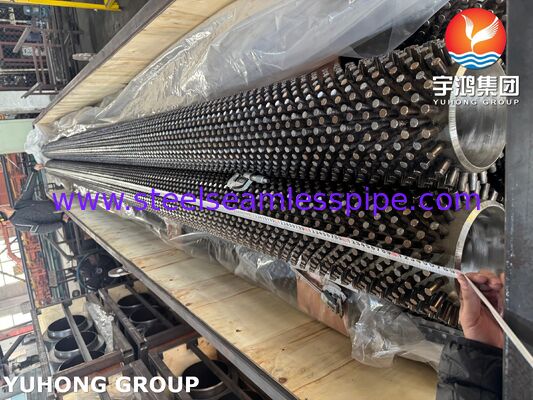

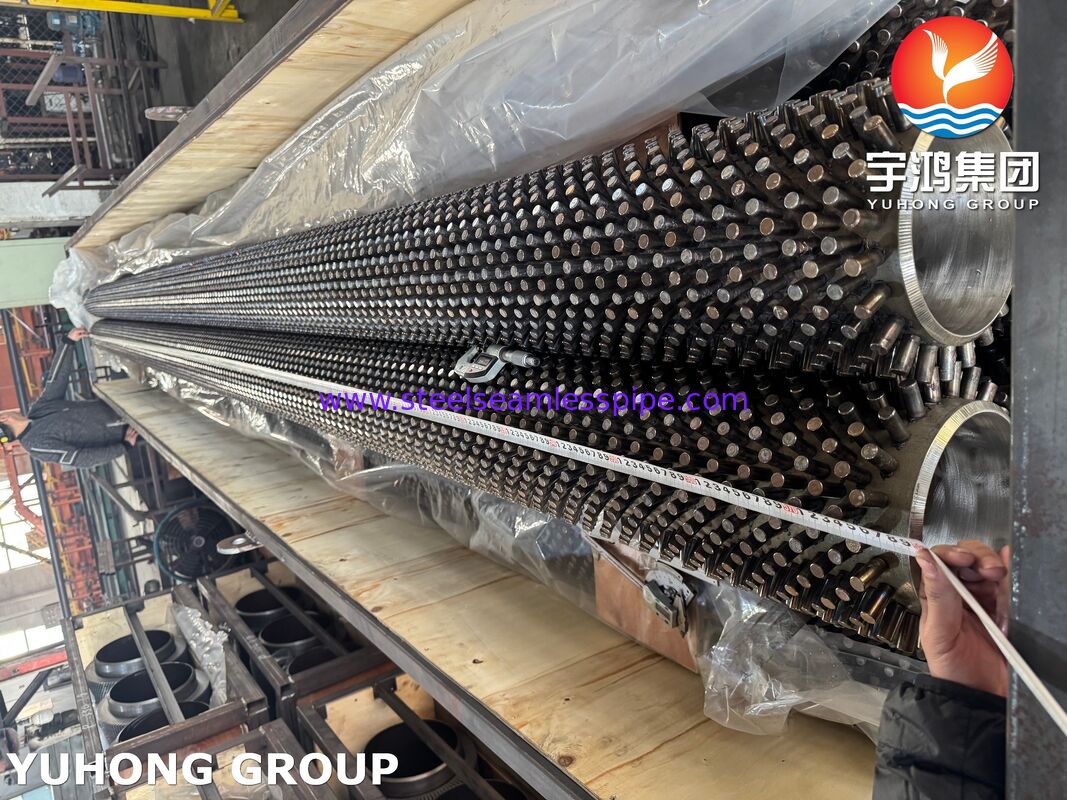

Συσκευασία & Παράδοση
Τα προϊόντα συσκευάζονται προσεκτικά για την αποφυγή μηχανικής βλάβης και διάβρωσης κατά τη μεταφορά.
Οι επιλογές συσκευασίας περιλαμβάνουν:
- Πακέτα σκελετού από χάλυβα
- Ξύλινες θήκες
- Εξαγωγή αξιόπλοων συσκευασιών
- Πλαστικά ακραία καπάκια
- Αδιάβροχο περιτύλιγμα
- Προσαρμοσμένη συσκευασία κατόπιν παραγγελίας
Γιατί να επιλέξετε τους σωλήνες με πτερύγια ASTM A335 P22;
- Έμπειρος κατασκευαστής βιομηχανικών λύσεων σωλήνων με πτερύγια
- Προηγμένος αυτοματοποιημένος εξοπλισμός συγκόλλησης καρφιών
- Αυστηρός ποιοτικός έλεγχος σε όλη την παραγωγή
- Προσαρμοσμένη κατασκευή σύμφωνα με τις προδιαγραφές του έργου
- Εξειδίκευση σε υλικά από κράμα υψηλής θερμοκρασίας
- Ολοκληρωμένες υπηρεσίες επιθεώρησης και δοκιμών
- Αξιόπιστη παγκόσμια παράδοση
- Τεχνική υποστήριξη για εφαρμογές εναλλάκτη θερμότητας, λέβητα και θερμαντήρες καύσης
Οι σωλήνες ASTM A335 P22 Studded Fin Tube είναι κατασκευασμένοι για να παρέχουν αξιόπιστη απόδοση μεταφοράς θερμότητας, εξαιρετική αντοχή σε συνθήκες συντήρησης σε υψηλές θερμοκρασίες και εκτεταμένη διάρκεια ζωής του εξοπλισμού σε εφαρμογές παραγωγής ηλεκτρικής ενέργειας, πετροχημικών, διυλιστηρίων και βιομηχανικής θέρμανσης.
