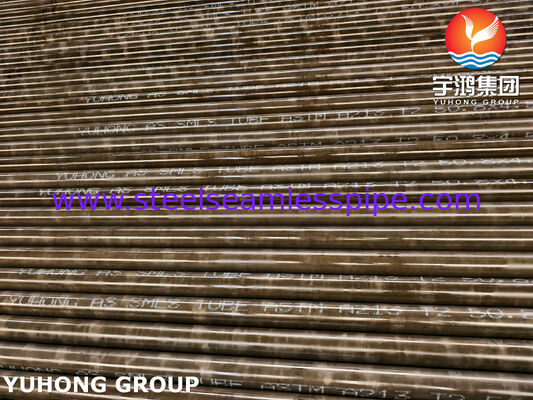

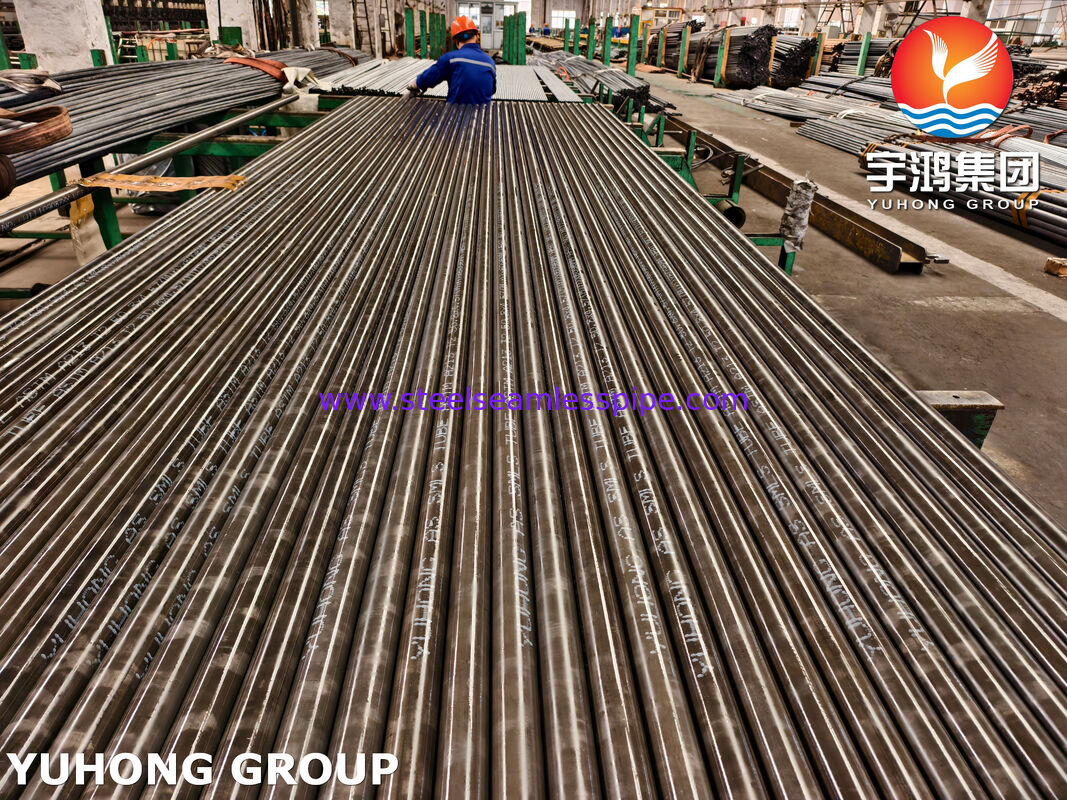

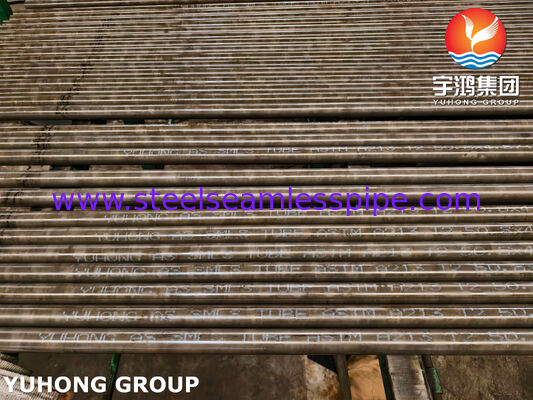

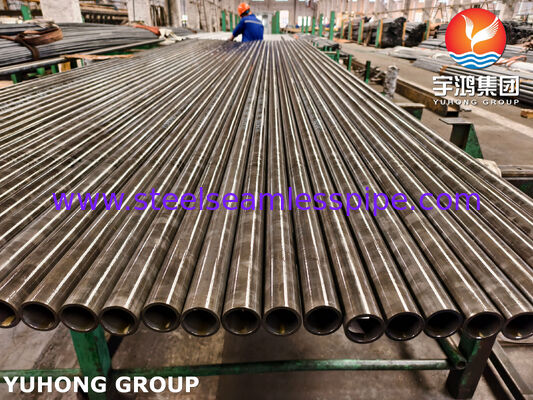

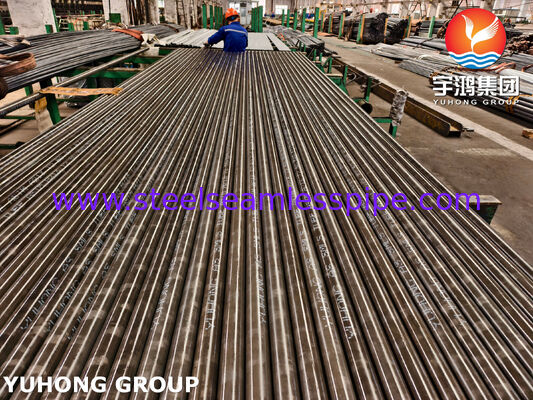

ASME SA213 T2 Σωλήνας από ένωμα χάλυβα χωρίς συγκόλληση για εφαρμογές λέβητα και εναλλάκτη θερμότητας
Το ASME SA213 T2 αδιάβροχο σωλήνα από κράμα χάλυβα είναι σωλήνας από κράμα χρωμίου-μολυβδενίου που έχει σχεδιαστεί για εφαρμογές λέβητα, υπερθερμαντήρα και εναλλάκτη θερμότητας σε συνθήκες υψηλής θερμοκρασίας.
Κατασκευάζονται σύμφωνα με τις προδιαγραφές ASTM A213 / ASME SA213, οι σωλήνες από κράμα T2 παράγονται με ελεγχόμενη χημική σύνθεση, μηχανικές ιδιότητες,και διαμετρικές απαιτήσεις για την κατασκευή θερμικών συσκευών.
Το βαθμό T2 ταξινομείται συνήθως ως σωλήνας από κράμα χάλυβα 0,5Cr-0,5Mo,που περιέχουν στοιχεία από κράμα χρωμίου και μολυβδενίου για την κάλυψη των απαιτήσεων εφαρμογών σε λέβητες υψηλής θερμοκρασίας και εξοπλισμό μεταφοράς θερμότητας.
Υλικό και Πρότυπο
Τ2 Χρωμικό μολυβδανίου κράμα χάλυβα
Κανονισμός:Αρμόδια για την παραγωγή των ειδών που αναφέρονται στην παράγραφο 1
Υλικό Grade:Τ2
Αριθμός UNS:Κ11547
Ισότιμες βαθμίδες:P2, 12CrMo, 12XM, STBA20, STPA20
Τύπος υλικού:Χάλυβας από κράμα χρωμίου-μολυβδενίου
Τύπος σωλήνα:Χωρίς συγκόλληση
Η ASME SA213 προσδιορίζει αδιάβροχους σωλήνες από σιδηρούχα κράματα φερριτικού και αυστενιτικού χάλυβα που χρησιμοποιούνται για λέβητες, υπερθερμαντήρες και εναλλάκτες θερμότητας.
Χημική σύνθεση
| Στοιχείο |
Απαίτηση |
| Άνθρακας (C) |
00,10 - 0,20% |
| Μαγγάνιο (Mn) |
00,30 - 0,61% |
| Σιλικόνη (Si) |
00,10 - 0,30% |
| Χρώμιο (Cr) |
00,50 - 0,81% |
| Μολυβδένιο (Mo) |
00,44 - 0,65% |
| Φωσφόρος (P) |
≤ 0,025% |
| Θείο (S) |
≤ 0,025% |
Η χημική σύνθεση πρέπει να συμμορφώνεται με τις απαιτήσεις της ASTM A213 / ASME SA213.
Συστήματα κατασκευής
Παραγωγή σωλήνων χωρίς συγκόλληση
Οι σωλήνες ASME SA213 T2 κατασκευάζονται μέσω διαδικασιών παραγωγής σωλήνων χωρίς συγκόλληση, συμπεριλαμβανομένων:
- Προετοιμασία τεμαχίων από κράμα χάλυβα
- Επεξεργασία με εξάτμιση σε θερμό ή έλαση σε θερμό
- Ψυχρή ανίχνευση (όταν απαιτείται)
- Θερμική επεξεργασία
- Καθαρισμός
- Τελεία επιφάνειας
- Τελική επιθεώρηση
Η διαδικασία παραγωγής ελέγχεται ώστε να επιτυγχάνονται οι απαιτούμενες διαστάσεις σωλήνων και ιδιότητες υλικών.
Τεχνικά χαρακτηριστικά
0Δομή κράματος.5Cr - 0,5Mo
Η σύνθεση από κράμα χρωμίου και μολυβδενίου παρέχει μια επιλογή υλικού για συστήματα λέβητα και εναλλάκτη θερμότητας που λειτουργούν σε συνθήκες υψηλής θερμοκρασίας.
Χωρίς Σύνδεση κατασκευή σωλήνων
Η απρόσκοπτη δομή παρέχει ομοιόμορφη γεωμετρία σωλήνα χωρίς διαμήκη συγκόλληση, καθιστώντας την κατάλληλη για θερμικούς εξοπλισμούς που απαιτούν ελεγχόμενη ακεραιότητα σωλήνα.
Εφαρμογή εξοπλισμού υψηλής θερμοκρασίας
Οι σωλήνες από κράμα χάλυβα T2 χρησιμοποιούνται συνήθως σε:
- Συστατικά του λέβητα
- Συστήματα υπερθέρμανσης
- Εξοπλισμός ανταλλάκτη θερμότητας
- Συστήματα βιομηχανικής θερμικής επεξεργασίας
Προδιαγραφές προϊόντος
| Άρθρο |
Προδιαγραφές |
| Ονομασία του προϊόντος |
Εναρμόνιση των προδιαγραφών για την παρακολούθηση των οχημάτων. |
| Τύπος |
Αρμόδια για την παραγωγή των ειδών που αναφέρονται στην παράγραφο 1 |
| Κατηγορία υλικού |
Τ2 / K11547 |
| Τύπος κράματος |
0.5Cr-0.5Mo κράμα χάλυβα |
| Τύπος σωλήνα |
Χωρίς ραφή |
| Σχήμα |
Στρογγυλό σωλήνα |
| Κατασκευή |
Ζεστά κυλούμενα / ψυχρά τραβηγμένα |
| Επιφάνεια |
Τελειωμένο / Προσαρμοσμένο |
| Διάρκεια |
6 μέτρα ή προσαρμοσμένα |
| Εφαρμογή |
Κεραστήρας, υπερθερμαντήρας, εναλλάκτης θερμότητας |
Διαθέσιμα μεγέθη
| Παράμετρος |
Πεδίο |
| Εξωτερική διάμετρος |
Προσαρμοσμένο |
| Μύθος τοίχου |
Προσαρμοσμένο |
| Διάρκεια |
Καθορισμένο μήκος / Προσαρμοσμένο |
| Κατάσταση της επιφάνειας |
Τελειωμένο / γυαλισμένο |
| Επιθεώρηση |
Δοκιμή υδροστατικής ET, UT |
Οι διαστάσεις των σωλήνων μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις σχεδιασμού του εξοπλισμού.
Εφαρμογές
Εξοπλισμός λέβητα
Οι αδιάβροχοι σωλήνες ASME SA213 T2 χρησιμοποιούνται σε:
- Σωλήνες νερού λέβητα
- Σωλήνες υπερθέρμανσης
- Εξοπλισμός παραγωγής ατμού
Συστήματα ανταλλακτών θερμότητας
Τυπικές εφαρμογές περιλαμβάνουν:
- Μεταλλουργοί θερμότητας με κελύφη και σωλήνες
- Βιομηχανικοί εξοπλισμός μεταφοράς θερμότητας
- Συστήματα συμπυκνωτών
Ηλεκτρικές και βιομηχανικές εγκαταστάσεις
Χρησιμοποιείται σε:
- Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας
- Εγκαταστάσεις πετροχημικών
- Συστήματα θερμικής επεξεργασίας
Ελέγχος ποιότητας και επιθεώρηση
Οι διαδικασίες επιθεώρησης μπορούν να περιλαμβάνουν:
Χημική ανάλυση
- Επιβεβαίωση της σύνθεσης του κράματος
Μηχανικές δοκιμές
- Δοκιμές ελαστικότητας
- Δοκιμή αντοχής απόδοσης
- Δοκιμή σκληρότητας
Μη καταστροφικές δοκιμές
- Δοκιμασία ρεύματος δίνης (ET)
- Υπερήχθης δοκιμή (UT)
- Υδροστατική δοκιμή
Οι απαιτήσεις επιθεώρησης μπορούν να προσαρμόζονται σύμφωνα με τις προδιαγραφές του έργου.
Συσκευή
Οι σωλήνες από κράμα ASME SA213 T2 παρέχονται με προστασία κατάλληλη για μεταφορά.
Οι μέθοδοι συσκευασίας περιλαμβάνουν:
- Συμπλέγματα σωλήνων
- Προστατευτικά καπάκια
- Συσκευές με ατσάλινο πλαίσιο
- Εξαγωγή ναυτιλιακών συσκευασιών
Τα σήματα σωλήνων μπορούν να περιλαμβάνουν:
- Τυπική ονομασία
- Κατηγορία υλικού
- Πληροφορίες για το μέγεθος
- Αριθμός θερμότητας
