ASME SA516 Gr.70 Δαχτυλίδι φλάντζας με φλάντζες από χάλυβα άνθρακα με OD ~1939mm × ID ~1568mm × THK 97mm και τρύπες για μπουλόνια ακριβείας για ανταλλακτές θερμότητας

Ο Όμιλος Yuhong: Συμπληρωματικά εξαρτήματα ανταλλακτών θερμότητας ∙ Από σωλήνες έως φλάντζες

Η Yuhong Group Co., Ltd. προμηθεύει ολοκληρωμένα θερμικά συστήματα.θερμοανταλλάκτες σκελετών και σωλήνων (σχεδιασμοί θερμοανταλλάκτων TEMA), δοχεία υπό πίεση και ψυγεία αέρα∙ καθώς και κάθε κρίσιμο εσωτερικό και εξωτερικό στοιχείο:Τύπος φιν, σωλήνας φούρνου, σωλήνας εναλλάκτη θερμότητας, σωλήνας αδιάβροχο χάλυβα, σωλήνας κράματος νικελίου, σωλήνας κράματος χαλκού, φύλλο σωλήνα εναλλάκτη θερμότητας, δέμα σωλήνα εναλλάκτη θερμότητας,και φλάντζες και δαχτυλίδια μεγάλου διαμέτρου.

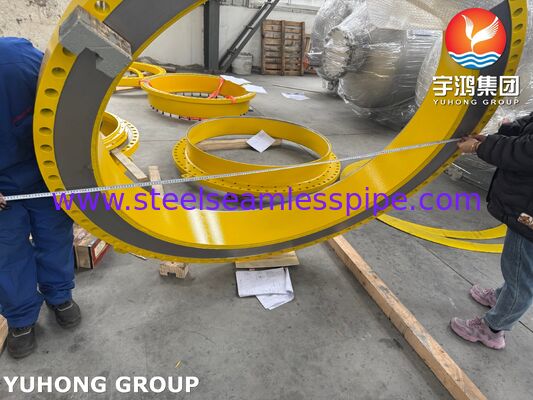

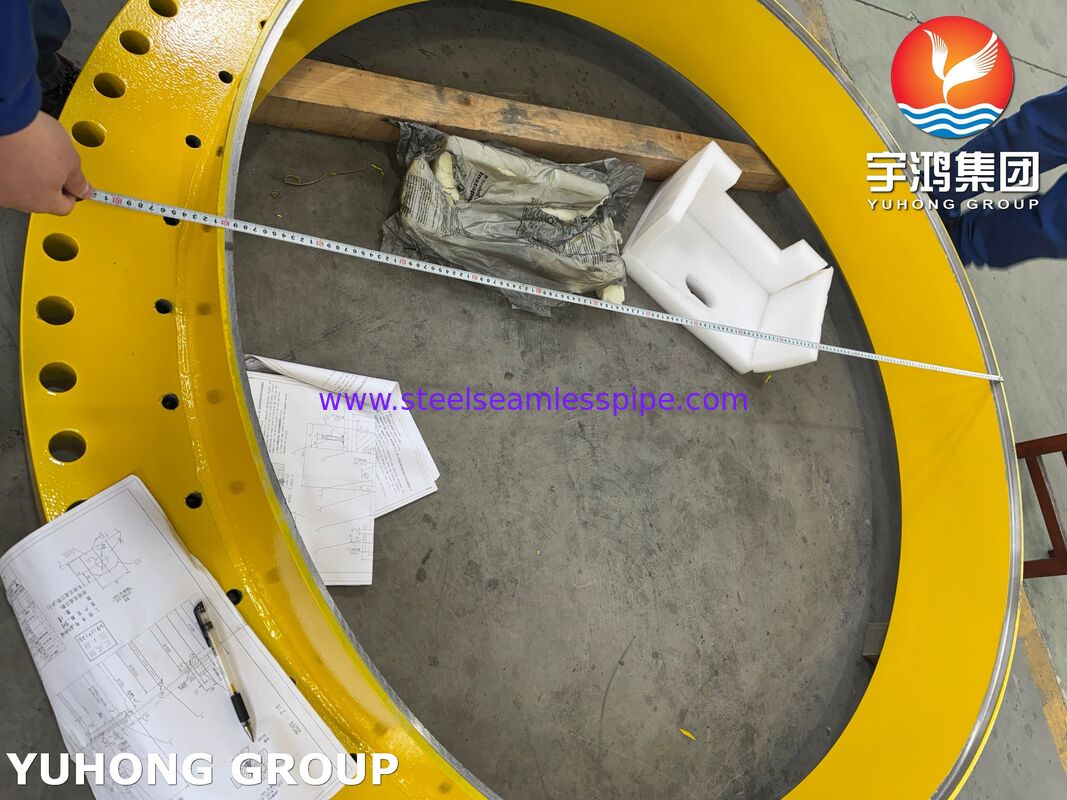

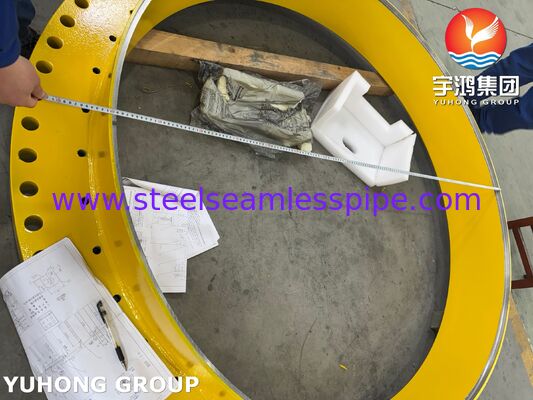

Στην παρακάτω φωτογραφία και στο σχεδιασμό φαίνεται ένα από ταΔαχτυλίδια φλάντζας κελύφους από χάλυβα άνθρακα μεγάλου διαμέτρου- ένα σφυρηλατημένο/τυλιγμένο δαχτυλίδι σχεδιασμένο για συγκόλληση στο κέλυφος του εναλλάκτη θερμότητας, που παρέχει τη σύσφιξη με μπουρνούλες για το κανάλι ή το κάλυμμα.

ΗΔαχτυλίδι φλάντζης κελύφουςείναι ένα συστατικό συγκράτησης πίεσης συγκολλημένο στο άκρο του κελύφους ενός εναλλάκτη θερμότητας.και αφαιρούνται για επιθεώρηση και συντήρηση από την πλευρά του σωλήνα.

Με βάση τις εικόνες και το σχέδιο, αυτό το δαχτυλίδι φλάντζας εκθέτει:

• Υλικό:Χάλυβας άνθρακα (ASME SA516 Gr.70 ή ισοδύναμη)

• Τύπος:Δαχτυλίδι φλάντζης κελύφους (αγγειοειδής)

• Μέγεθος (από σχέδιο):

  • Υπερβολική δόση:~1939mm

  • Ταυτότητα:~1563-1592mm (επεξεργασμένα)

  • Δάχος:~ 97 χιλιοστά

  • Διάμετρος κύκλου βρόχου (B.C.D.):1860mm / 1887.5mm (διπλό σχέδιο)

  • Τρύπες για μπουλόνια:44-3/4′′-UNC

• Μέθοδος κατασκευής:Τεχνουργήματα από χάλυβα

• Επεξεργασία:Τεχνικές συσκευές για την κατασκευή ή την επεξεργασία συσκευών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία συσκευών για την κατασκευή ή την επεξεργασία συσκευών για την επεξεργασία ή την επεξεργασία συσκευών για την κατασκευή ή την επεξεργασία συσκευών

• Σημείωση:Ονομασία, αριθμός σχεδίου και αριθμός έργου της YUHONG GROUP

• Σφυρηλατημένη/υποστροφή:Ο δακτύλιος σχηματίζεται από μια πλακέτα που έχει σφυρηλατηθεί ή έχει κυλήσει χωρίς συγκόλληση στο ίδιο το δακτύλιο φλάντζης, εξασφαλίζοντας ομοιόμορφες μηχανικές ιδιότητες.

• Επεξεργασία ακριβείας:Η επιφάνεια σφράγισης επεξεργάζεται με το απαιτούμενο επιφανειακό φινίρισμα για την σφράγιση των συμπίεσης (συνήθως 125-250 RMS για τις σπειροειδείς συμπίεσεις).

• Ακριβείς τρύπες βρόγχων:Οι τρύπες βρόγχων τρυπώνουν πάνω σε ακριβή κύκλο γωνίας (B.C.D. 1860/1887.5mm) με σωστή διάμετρο τρύπας βρόγχου (44-3/4 ′′ UNC νήματα).

• ιχνηλασιμότητα αριθμού θερμότητας:Κάθε δαχτυλίδι σφραγίζεται με αριθμό θερμότητας υλικού και αριθμό έργου για πλήρη ιχνηλασιμότητα.

• Δυνατότητα μεγάλης διάμετρου:Κατασκευάζουμε δαχτυλίδια φλάντζας μέχρι 2500 mm OD κατάλληλα για μεγάλους ανταλλακτές θερμότητας και δοχεία πίεσης.

• Συμμόρφωση με την ASME:Τα υλικά πληρούν τις απαιτήσεις του τμήματος II του ASME· οι πλήρεις ανταλλακτές μπορούν να έχουν σφραγίδα U.

Ο δείκτης δακτυλίου φλάντζης κελύφους είναι η πιο κοινή κατασκευή για τους ανταλλακτές θερμότητας μεγάλης διαμέτρου (OD > 1000 mm), καθώς εξισορροπεί το κόστος, τη διαθεσιμότητα και τις επιδόσεις.

Η επιφάνεια σφράγισης ενός δαχτυλιδιού φλάντζης είναι κρίσιμη για την αδιάβροχη λειτουργία.

Το δαχτυλίδι φλάντζης που φαίνεται στο σχέδιο σας (με μηχανική όψη και τρύπες βρόγχων) είναι συνήθως έναRF (υψωμένο πρόσωπο)ήΦΑ (Επίπεδο πρόσωπο)Σχεδιασμός των πιο συνηθισμένων τύπων για μεγάλα καύσιμα ανταλλακτών θερμότητας.

• Ακριβώς όπως το σχέδιό σου:Εργαζόμαστε δαχτυλίδια φλάντζης με την καθορισμένη δόση, ταυτότητα, πάχος, μοτίβο τρύπας βρόχου, και τύπο προσώπου.

• Γρήγορη ανταπόκριση:Διατίθενται σφυρηλατημένα/κυλούμενα κενά σε κοινά μεγέθη· η επεξεργασία συνήθως διαρκεί 2-4 εβδομάδες για μεγάλες διαμέτρους.

• Κάθε υλικό:Χάλυβας άνθρακα (SA516, SA105), χρωμίου (F11, F22, F5), ανοξείδωτου χάλυβα (F304, F316L), κράματα νικελίου.

• Συσκευή μόνο με εξαρτήματα ή πλήρης συναρμολόγηση:Παρέχουμε μόνο το δαχτυλίδι φλάντζης ή το πλήρες σύνολο κελύφους ή το πλήρεςΣυσκευή σωλήνα ανταλλακτή θερμότηταςΜε το κέλυφος, το κανάλι, και όλα τα εσωτερικά.

• Ολόκληρη η τεκμηρίωση:Πιστοποιητικό δοκιμής υλικού (MTC), έκθεση διαστάσεων, έκθεση δοκιμής PMI (προαιρετική) και εκθέσεις NDE.

Εάν χρειάζεστε μόνο ανταλλακτικά (όχι πλήρη ανταλλακτικά), παρέχουμε:

• Σωλήνες ανταλλακτών θερμότηταςΑτσάλι άνθρακα (SA179), ανοξείδωτο ατσάλι, κράμα νικελίου, κράμα χαλκού

• Σωλήνες πτερυγίων∆εύτερη χρήση:

• Χάλυβα από ανοξείδωτο χάλυβα∆εσμεύεται σε εξειδικευμένες υπηρεσίες

• Πίνακες σωλήνων∙ τρυπώνεται και ρυζώνεται ανάλογα με το πρότυπό σας

• Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτώνΕργασμένο στις διαστάσεις σας

• Άλλες συσκευέςΟποιοσδήποτε τύπος επιφάνειας, έως 2500 mm OD

Για να αποφευχθούν οι διαφορές, χρειαζόμαστε τις ακόλουθες πληροφορίες (στείλτε οποιαδήποτε από αυτές):

1. Πρωτότυπο σχέδιο δαχτυλιδιών φλάντζαςΑντιγράφουμε την υπερβολική δόση, την ταυτότητα, το πάχος, τον κύκλο του βρόχου, και την ακριβή όψη.

2. Δυνατότητα εκτόξευσης και πάχος τοιχώματος- να διασφαλίζεται η σωστή προσαρμογή.

3. Τύπος συμπίεσης∙ για την επεξεργασία της ορθής επένδυσης.

4. Όροι παροχής υπηρεσιών- θερμοκρασία και πίεση - για να επιβεβαιωθεί η επιλογή του υλικού.

• Λάθος OD / IDΤο νησί πρέπει να έχει ταυτόσημες διαστάσεις με το κέλυφος και το κανάλι.

• Λάθος διάμετρος κύκλου βρόχουΟι βίδες δεν θα ευθυγραμμιστούν με το φλάντζο του καναλιού ζευγαρώματος.

• Λάθος μέγεθος τρύπας βρόχου∙ πολύ μικρές και οι βίδες δεν χωράνε, πολύ μεγάλες και το κάθισμα του καρυδιού διακυβεύεται.

• Λάθος τύποςΗ RF vs RTJ vs FF πρέπει να ταιριάζει με τη συμπίεση.

• Ελλείψει σήμανσης θερμικού αριθμού- απαιτείται για την ιχνηλασιμότητα του ASME.

Κάθε δαχτυλίδι φλάντζης μεγάλης διαμέτρου που αποστέλλουμε περιλαμβάνει:

• Πιστοποιητικό δοκιμής εργοστασίου (MTC)σύμφωνα με το πρότυπο EN 10204 3.1 ∙ χημική ανάλυση και μηχανικές ιδιότητες

• Έκθεση επιθεώρησης διαστάσεωνΟΔ, ID, πάχος, κύκλος βρόχου, τρύπες βρόχου, όψεις

• Σφραγίδα θερμικού αριθμού- για πλήρη ιχνηλασιμότητα υλικού

• ΔΕΠ (θετική ταυτοποίηση υλικού)∆ιατίθεται κατόπιν αιτήματος

• ΠΟΠ∆Ε, ΜΤ ή ΠΤ, κατά περίπτωση

• Ελέγχος από τρίτο(SGS, BV, TÜV) κατόπιν αιτήματος του αγοραστή

Για να παραθέσετε ένα δαχτυλίδι φλάντζης μεγάλης διαμέτρου όπως αυτό στις φωτογραφίες σας, στείλτε τα ακόλουθα στοΤζίμι@steelseamlesspipe.com:

• Σχέδιο (PDF, σάρωση ή χειρογράφημα με βασικές διαστάσεις: OD, ID, πάχος, διάμετρος κύκλου του βρόχου, μέγεθος και ποσότητα τρύπας του βρόχου, τύπος όψης)

• Ή: μπορούμε να εργαστούμε από τα υπάρχοντα δεδομένα του εξοπλισμού σας

• Κατηγορία υλικού: χάλυβας άνθρακα (SA516 Gr.70 / SA105) ή άλλη (F11, F22, ανοξείδωτο κλπ.)

• Τύπος που βλέπει προς τα εμπρός: RF, RTJ, FF ή T&G

• Απαιτούμενη ποσότητα (ενιαίο κομμάτι ή σειρά παραγωγής)

Θα σας απαντήσουμε με ένα διαμετρικό σχέδιο για έγκριση, τιμή και χρονοδιάγραμμα παράδοσης, συνήθως εντός 48 ωρών.
