ASME SB171 C70600 Δαχτυλίδι Χαλκού-Νικελίου για Σωληνοειδή Πλάκα & Σύνδεση Κελύφους Μεγάλου Εναλλάκτη Θερμότητας με Εξωτερική Διάμετρο 1464mm x Εσωτερική Διάμετρο 1277mm x 132mm

Η Yuhong Group Co., Ltd. παρέχει ένα πλήρες φάσμα θερμικού εξοπλισμού και εξαρτημάτων ακριβείας, συμπεριλαμβανομένων εναλλακτών θερμότητας κελύφους και σωλήνων (σχέδια εναλλακτών θερμότητας TEMA), δοχείων πίεσης, ψυκτών αέρα, πτερυγωτών σωλήνων, σωλήνων κλιβάνου, σωλήνων εναλλάκτη θερμότητας (άνευ ραφής σωλήνας από ανοξείδωτο χάλυβα, σωλήνας από κράμα νικελίου, σωλήνας από κράμα χαλκού), εναλλάκτη θερμότητας, και δέσμης σωλήνων εναλλάκτη θερμότητας. Κατασκευάζουμε επίσης προσαρμοσμένους βαρέως τύπου δακτυλίους και σφυρήλατα, όπως ο δακτύλιος ASME SB171 C70600 που περιγράφεται εδώ.

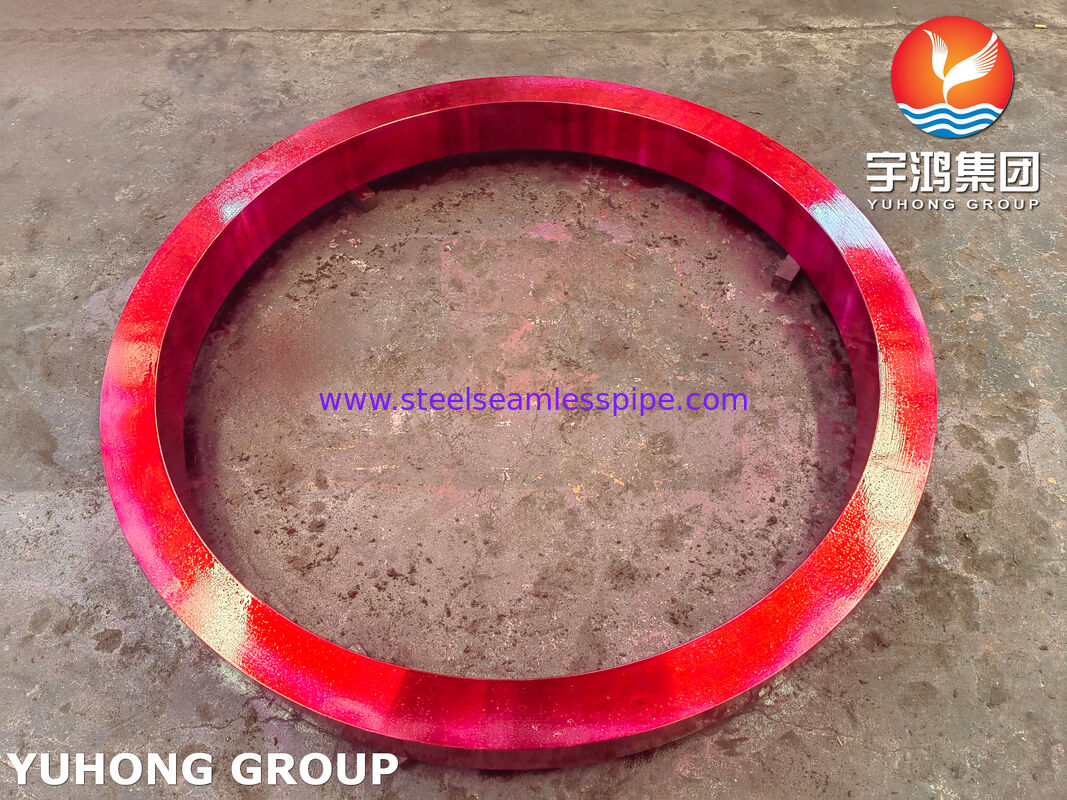

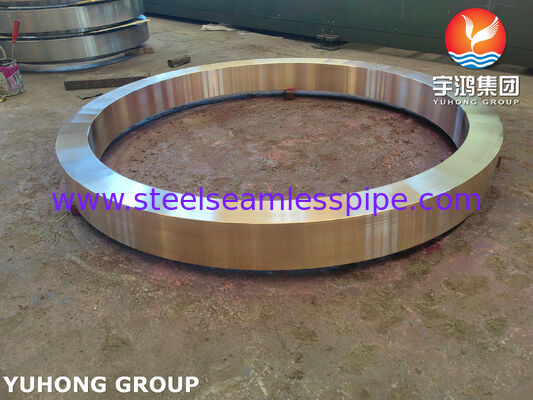

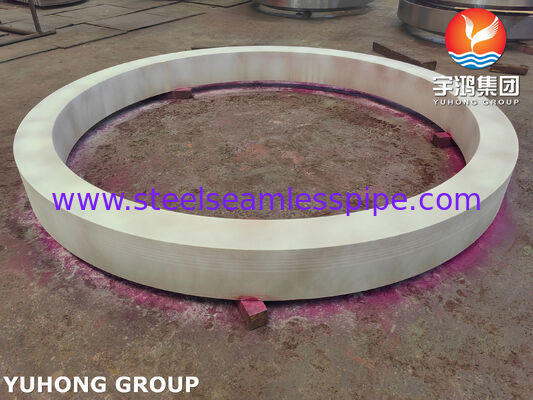

Αυτός ο δακτύλιος ASME SB171 C70600 είναι ένα βαρέως τύπου δακτυλιοειδές σφυρήλατο με διαστάσεις Εξωτερική Διάμετρος 1464mm x Εσωτερική Διάμετρος 1277mm x πάχος 132mm. Έχει σχεδιαστεί για χρήση ως ενσωματωμένος δακτύλιος εναλλάκτη, δακτύλιος μετάβασης κελύφους-εναλλάκτη, ή ενισχυτικός δακτύλιος σε μεγάλους εναλλάκτες θερμότητας ψυχόμενους με θαλασσινό νερό, συμπυκνωτές σταθμών παραγωγής ενέργειας και ψύκτες υπεράκτιων πλατφορμών.

Κατασκευασμένος από κράμα χαλκού-νικελίου 90/10 (C70600), αυτός ο δακτύλιος προσφέρει εξαιρετική αντοχή στη διάβρωση από θαλασσινό νερό, τη διάβρωση και τη βιολογική ρύπανση, ενώ παρέχει την μηχανική αντοχή που απαιτείται για εφαρμογές υψηλής πίεσης και μεγάλων διαμέτρων.

• Εξωτερική Διάμετρος 1464mm / Εσωτερική Διάμετρος 1277mm - Κατάλληλο για μεγάλες διαμέτρους κελύφους (π.χ., ονομαστική 50-60 ιντσών)
• Πάχος 132mm - Παρέχει δομική ακαμψία για την υποστήριξη του εναλλάκτη ή ως αυτόνομος δακτύλιος υπό υψηλά φορτία μπουλονιών
• Υλικό C70600 - Αποδεδειγμένη απόδοση σε θαλάσσιες και υφάλμυρες υπηρεσίες νερού

• Σφυρηλατημένη ή Κυλινδρική Κατασκευή: Για έναν δακτύλιο αυτού του πάχους (132mm), συνήθως ξεκινάμε από σφυρηλατημένη ή κυλινδρική πλάκα ή ένα κοίλο σφυρήλατο για να διασφαλίσουμε ομοιόμορφη δομή κόκκων και απουσία πορωδών.
• Μηχανουργική Ακρίβειας: Η εσωτερική διάμετρος, η εξωτερική διάμετρος και το πάχος μηχανουργούνται σε αυστηρές ανοχές. Οι επιφάνειες όψης και οπής μπορούν να αυλακωθούν για επέκταση σωλήνων (εάν χρησιμοποιείται ως εναλλάκτης).

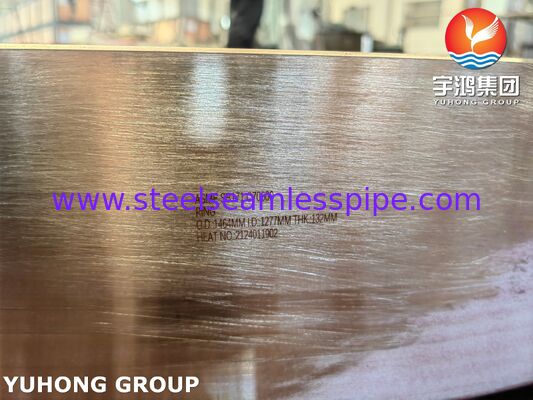

• Επαλήθευση Υλικού: 100% PMI (θετική αναγνώριση υλικού) και μηχανικές δοκιμές σύμφωνα με τις απαιτήσεις ASME SB171. Παρέχεται πλήρες MTC (πιστοποιητικό δοκιμής μύλου).
• Προστασία από Διάβρωση: Το κράμα C70600 αντιστέκεται φυσικά στη διάβρωση από θαλασσινό νερό. Δεν απαιτείται πρόσθετη επίστρωση.

Δεδομένης της μεγάλης εξωτερικής διαμέτρου και του σημαντικού πάχους του, αυτός ο δακτύλιος είναι ιδανικός για:

• Ενσωματωμένος Δακτύλιος Εναλλάκτη: Ως εναλλάκτης ενός τεμαχίου για έναν μεγάλο ψύκτη θαλασσινού νερού, εξαλείφοντας τις αρμούς συγκόλλησης και μειώνοντας τον κίνδυνο γαλβανικής διάβρωσης.
• Δακτύλιος Προσαρμογέα Κελύφους-Εναλλάκτη: Κατά τη σύνδεση ενός κελύφους από ανθρακούχο χάλυβα με έναν εναλλάκτη από χαλκό-νικέλιο, αυτός ο δακτύλιος μπορεί να επενδυθεί ή να συγκολληθεί για τη διαχείριση της διαφορικής θερμικής διαστολής και την αποφυγή διμεταλλικής διάβρωσης.
• Ενισχυτικός Δακτύλιος για Λεπτό Εναλλάκτη: Εάν ένας λεπτός εναλλάκτης απαιτεί πρόσθετη ακαμψία γύρω από την περιοχή καθίσματος φλάντζας, αυτός ο βαρύς δακτύλιος χρησιμεύει ως υποστήριξη πλάτης.
• Εφαρμογές Υψηλής Πίεσης: Το πάχος των 132mm παρέχει επαρκή αντοχή για φλάντζες βιδώματος σε εναλλάκτες θερμότητας υψηλής πίεσης (π.χ., θερμαντήρες τροφοδοσίας).

Σε εναλλάκτες θερμότητας κελύφους και σωλήνων μεγάλης διαμέτρου (εσωτερική διάμετρος κελύφους > 1000mm), ο εναλλάκτης και οι συνδετικοί δακτύλιοι αντιμετωπίζουν μοναδικές προκλήσεις:

• Σφυρηλάτηση έναντι Κύλισης Πλάκας: Για πάχη άνω των 100mm, οι σφυρηλατημένοι δακτύλιοι προσφέρουν ανώτερες μηχανικές ιδιότητες και υπερηχητική επιθεωρησιμότητα σε σύγκριση με τις συγκολλημένες κυλινδρικές πλάκες.
• Ασυμφωνία Θερμικής Διαστολής: Όταν ένας δακτύλιος χαλκού-νικελίου (C70600) συνδέεται με ένα κέλυφος από ανθρακούχο χάλυβα, η διαφορά στους συντελεστές θερμικής διαστολής πρέπει να αντιμετωπιστεί με μια αρμολόγηση μετάβασης ή ευέλικτο σχεδιασμό.
• Διάτρηση Οπών Σωλήνων για Δακτυλίους Εναλλάκτη: Εάν ο δακτύλιος χρησιμεύει ως εναλλάκτης, το μοτίβο διάτρησης και το προφίλ αυλάκωσης πρέπει να μηχανουργηθούν με ακρίβεια σύμφωνα με τα πρότυπα TEMA.
• Ανοχή Διάβρωσης: Ακόμη και με την εξαιρετική αντοχή στη διάβρωση του C70600, συνιστάται μια ελάχιστη ανοχή διάβρωσης 1,5-3mm για μακροχρόνια χρήση σε θαλασσινό νερό (20+ χρόνια).

• Κατασκευάζουμε βαρέως τύπου δακτυλίους αυστηρά σύμφωνα με το σχέδιό σας - εσωτερική διάμετρος, εξωτερική διάμετρος, πάχος, λοξοτμήσεις, οπές μπουλονιών και λεπτομέρειες αυλάκωσης.
• Διαθέσιμο με πλήρη NDE: UT (υπερηχητική δοκιμή) για εσωτερικά ελαττώματα, PT (δοκιμή διεισδυτικού) για επιφανειακές ρωγμές.
• Μπορεί να παραδοθεί ως μέρος μιας πλήρους δέσμης σωλήνων εναλλάκτη ή συναρμολόγησης εναλλάκτη.
• Σύντομοι χρόνοι παράδοσης για σφυρηλατημένους δακτυλίους από τους εγκεκριμένους συνεργάτες μας στη σφυρηλάτηση.
