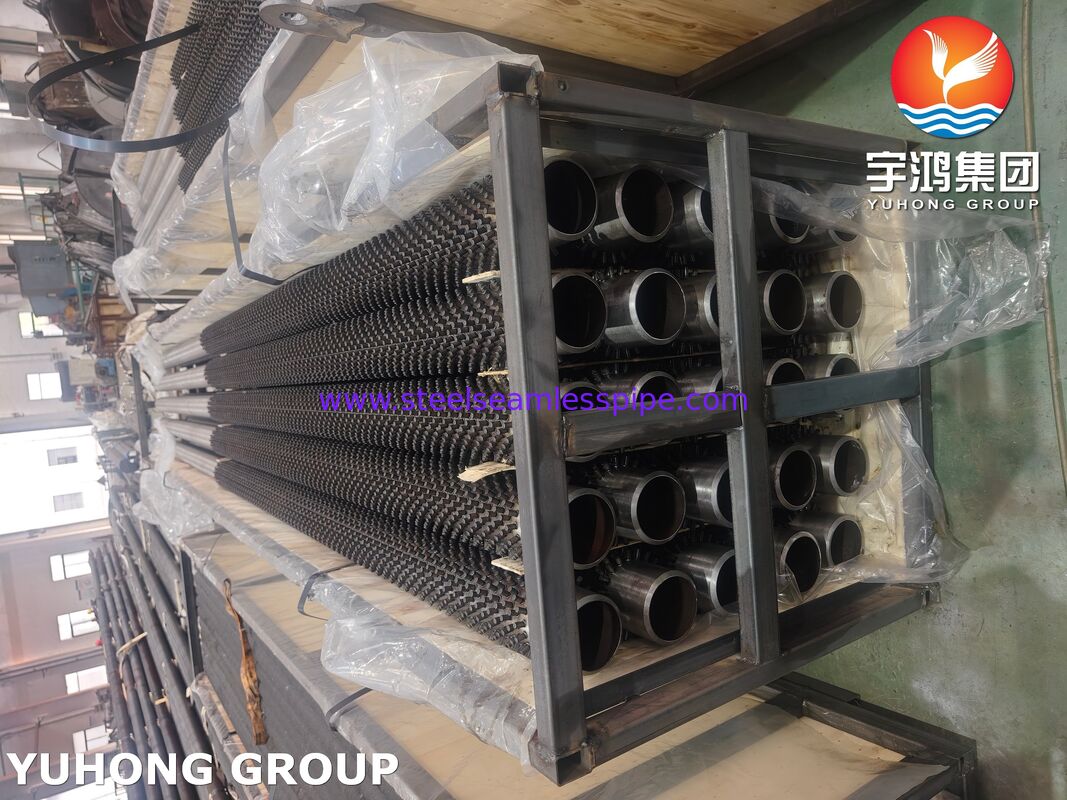

ASTM A335 P5 Studded Fin Tubes
Επισκόπηση προϊόντος
Οι σωλήνες ASTM A335 P5 Studded Fin Tubes έχουν σχεδιαστεί για απαιτητικές εφαρμογές μεταφοράς θερμότητας που περιλαμβάνουν υψηλές θερμοκρασίες, επιθετικά καυσαέρια και σοβαρές συνθήκες θερμικού κύκλου. Κατασκευασμένοι από σωλήνα φερριτικού κράματος χάλυβα χωρίς ραφή ASTM A335 Grade P5, αυτοί οι σωλήνες διαθέτουν ανθεκτικά μεταλλικά καρφιά συγκολλημένα στην εξωτερική επιφάνεια του σωλήνα για αύξηση της απόδοσης μεταφοράς θερμότητας διατηρώντας παράλληλα εξαιρετική μηχανική ακεραιότητα.
Η σύνθεση κράματος χρωμίου-μολυβδαινίου του χάλυβα P5 παρέχει ανώτερη αντοχή στην οξείδωση, αντοχή ερπυσμού και απόδοση σε υψηλή θερμοκρασία σε σύγκριση με τους συμβατικούς σωλήνες από ανθρακούχο χάλυβα. Οι σωλήνες με πτερύγια με καρφιά χρησιμοποιούνται ευρέως σε θερμαντήρες διυλιστηρίων, κλιβάνους πετροχημικών, λέβητες ανάκτησης απορριμμάτων θερμότητας, θερμαντήρες πετρελαίου, μονάδες ανάκτησης θείου και εγκαταστάσεις παραγωγής ενέργειας.
Ο σχεδιασμός με καρφιά δημιουργεί πρόσθετη επιφάνεια μεταφοράς θερμότητας ενώ επιτρέπει ευκολότερο καθαρισμό και καλύτερη αντίσταση ρύπανσης από τους συμβατικούς σωλήνες με πτερύγια, καθιστώντας τους ιδιαίτερα κατάλληλους για βρώμικα ρεύματα αερίων και περιβάλλοντα υψηλής θερμοκρασίας.
Βασικά Χαρακτηριστικά
- Κατασκευασμένο από κράμα χάλυβα χωρίς ραφή ASTM A335 Grade P5
- Εξαιρετική αντοχή στην οξείδωση σε υψηλές θερμοκρασίες
- Βελτιωμένη απόδοση μεταφοράς θερμότητας μέσω της διαμόρφωσης συγκολλημένου καρφιού
- Κατάλληλο για σέρβις καυσαερίων υψηλής θερμοκρασίας
- Εξαιρετική αντοχή σε θερμική κόπωση και θερμικό σοκ
- Στιβαρή συγκολλημένη κατασκευή για μεγάλη διάρκεια ζωής
- Μειωμένη ευαισθησία ρύπανσης σε σύγκριση με σχέδια συνεχών πτερυγίων
- Συμβατό με εξοπλισμό με πυρίμαχη επένδυση
- Κατάλληλο για εφαρμογές διυλιστηρίων, πετροχημικών και σταθμών παραγωγής ενέργειας
Τυπικές Εφαρμογές
Βιομηχανία Διύλισης
- Θερμαντήρες αργού πετρελαίου
- Θερμοσίφωνες κενού
- Μονάδες καταλυτικής αναμόρφωσης
- Καθυστερημένες θερμάστρες κοκερ
Πετροχημική Βιομηχανία
- Φούρνοι αιθυλενίου
- Μονάδες παραγωγής υδρογόνου
- Θερμοσίφωνες αερίου διεργασίας
- Μονάδες ανάκτησης θείου
Παραγωγή ενέργειας
- Λέβητες ανάκτησης απορριμμάτων θερμότητας
- Οικονομιστές
- Γεννήτριες ατμού ανάκτησης θερμότητας
- Εγκαταστάσεις βιομάζας και απόβλητα σε ενέργεια
Βιομηχανικά Συστήματα Θέρμανσης
- Θερμοσίφωνες υγρών
- Συστήματα αποτέφρωσης
- Θερμαντήρες διεργασίας υψηλής θερμοκρασίας
- Βιομηχανικοί φούρνοι
Διαδικασία Παραγωγής
Οι σωλήνες με πτερύγια με καρφιά παράγονται με αυτόματη συγκόλληση με αντίσταση καρφιά από άνθρακα ή κράμα χάλυβα στην εξωτερική επιφάνεια του σωλήνα βάσης ASTM A335 P5. Η διαδικασία συγκόλλησης δημιουργεί έναν ισχυρό μεταλλουργικό δεσμό που εξασφαλίζει αποτελεσματική μεταφορά θερμότητας και μακροπρόθεσμη αξιοπιστία υπό κυκλικές συνθήκες λειτουργίας.
Μετά τη συγκόλληση, οι σωλήνες υποβάλλονται σε επαλήθευση διαστάσεων, επιθεώρηση ακεραιότητας συγκόλλησης και δοκιμή υλικού για να διασφαλιστεί η συμμόρφωση με τις προδιαγραφές του έργου και τα διεθνή πρότυπα ποιότητας.
Τυπικές διαστάσεις
Οι ακόλουθες διαστάσεις αντιπροσωπεύουν κοινές κατασκευαστικές ικανότητες. Προσαρμοσμένα μεγέθη είναι διαθέσιμα κατόπιν αιτήματος.
| Παράμετρος |
Τυπικό εύρος |
| Σωλήνας βάσης OD |
25,4 mm – 219,1 mm (1” – 8”) |
| Πάχος τοιχώματος σωλήνα |
3,2 mm – 16,0 mm |
| Μήκος σωλήνα |
Έως 18.000 χλστ |
| Διάμετρος καρφιού |
6 mm – 20 mm |
| Ύψος Stud |
10 mm – 35 mm |
| Stud Pitch |
10 mm – 40 mm |
| Πυκνότητα καρφιού |
Προσαρμοσμένο ανά θερμικό σχεδιασμό |
| Κατάσταση Επιφανείας |
Ως συγκολλημένο, εκτοξευόμενο, επικαλυμμένο |
ASTM A335 P5 Χημική Σύνθεση
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
Μέγιστο 0,15 |
| Μαγγάνιο (Mn) |
0,30 – 0,60 |
| Φώσφορος (P) |
Μέγιστο 0,025 |
| Θείο (S) |
Μέγιστο 0,025 |
| Πυρίτιο (Si) |
Μέγιστο 0,50 |
| Chromium (Cr) |
4.00 – 6.00 |
| Μολυβδαίνιο (Mo) |
0,45 – 0,65 |
Οι τιμές συμμορφώνονται με τις απαιτήσεις ASTM A335.
ASTM A335 P5 Μηχανικές ιδιότητες
| Ιδιοκτησία |
Ελάχιστη τιμή |
| Αντοχή εφελκυσμού |
415 MPa (60 ksi) |
| Ισχύς απόδοσης |
205 MPa (30 ksi) |
| Επιμήκυνση |
30% |
| Σκληρότητα |
Σύμφωνα με τις προδιαγραφές ASTM |
| Κατεργασία με θερμοκρασία |
Πλήρης ανόπτηση ή ισοθερμική ανόπτηση |
Οι μηχανικές ιδιότητες ισχύουν για το βασικό υλικό ASTM A335 Grade P5.
Επιθεώρηση και Δοκιμή
Για να διασφαλιστεί η αξιοπιστία και η συμμόρφωση του προϊόντος, οι σωλήνες με πτερύγια ASTM A335 P5 μπορούν να υποβληθούν στις ακόλουθες επιθεωρήσεις:
Επαλήθευση πρώτων υλών
- Αναθεώρηση πιστοποιητικού δοκιμής υλικού (MTC).
- Θετική αναγνώριση υλικού (PMI)
- Ανάλυση χημικής σύνθεσης

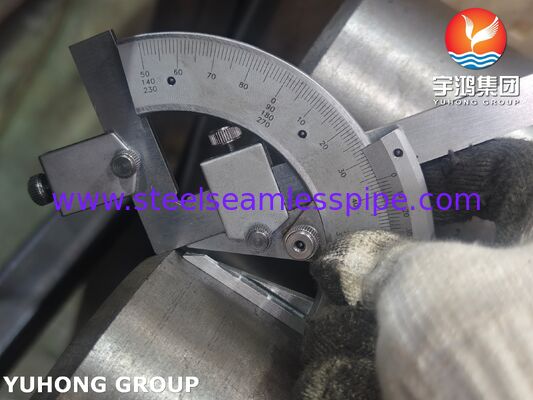

Επιθεώρηση διαστάσεων

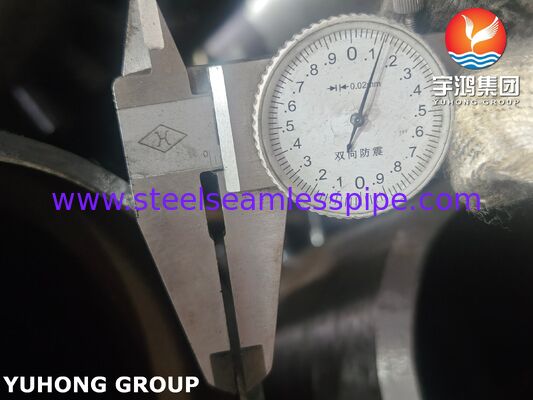

- Επαλήθευση εξωτερικής διαμέτρου σωλήνα
- Μέτρηση πάχους τοίχου
- Επιθεώρηση μήκους σωλήνα

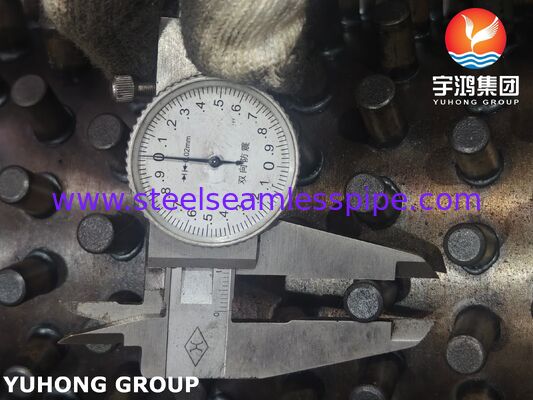

- Μέτρηση ύψους και βήματος καρφιού
- Επιθεώρηση ευθύτητας
Μηχανική Δοκιμή
- Δοκιμή εφελκυσμού
- Δοκιμή σκληρότητας
- Δοκιμή ισοπέδωσης
- Δοκιμή κάμψης (όταν καθορίζεται)
Μη Καταστροφική Εξέταση (NDE)
- Οπτική επιθεώρηση
- Δοκιμή υπερήχων (UT)
- Δοκιμή δινορρευμάτων (ECT)
- Δοκιμή μαγνητικών σωματιδίων (MT)
- Δοκιμή διείσδυσης βαφής (PT) για συγκολλήσεις καρφιών
Επιθεώρηση ποιότητας συγκόλλησης
- Εξέταση ακεραιότητας συγκόλλησης καρφιού
- Επαλήθευση τήξης συγκόλλησης
- Τυχαία καταστροφική δοκιμή συγκόλλησης
Δοκιμή πίεσης
- Υδροστατική δοκιμή
- Πνευματικός έλεγχος (κατόπιν αιτήματος)
Πλεονεκτήματα των σωλήνων ASTM A335 P5 Studded Fin Tubes
Απόδοση υψηλής θερμοκρασίας
Η περιεκτικότητα 5% σε χρώμιο βελτιώνει σημαντικά την αντίσταση στην οξείδωση και την απολέπιση σε συνθήκες υψηλής θερμοκρασίας.
Βελτιωμένη μεταφορά θερμότητας
Τα καρφιά αυξάνουν την αποτελεσματική εξωτερική επιφάνεια και προωθούν αναταράξεις στη ροή του αερίου, βελτιώνοντας τη συνολική θερμική απόδοση.
Ανώτερη Ανθεκτικότητα
Το κράμα χάλυβα P5 παρέχει εξαιρετική αντοχή σε ερπυσμό και δομική σταθερότητα κατά τη μακροχρόνια έκθεση σε υψηλές θερμοκρασίες.
Χαμηλότερες απαιτήσεις συντήρησης
Η διαμόρφωση ανοιχτού καρφιού μειώνει τη συσσώρευση σκόνης και απλοποιεί τις εργασίες καθαρισμού σε σύγκριση με τους σωλήνες με πτερύγια σε κοντινή απόσταση.
Εκτεταμένη διάρκεια ζωής εξοπλισμού
Η βελτιωμένη αντοχή στη διάβρωση, την οξείδωση και τη θερμική κόπωση συμβάλλει σε μεγαλύτερα διαστήματα συντήρησης και μειωμένο κόστος κύκλου ζωής.
Πρότυπα Ποιότητας
Η κατασκευή και η επιθεώρηση μπορούν να πραγματοποιηθούν σύμφωνα με:
- ASTM A335
- ASME SA335
- Κωδικός λέβητα και δοχείου πίεσης ASME
- Πρότυπα EN (κατόπιν αιτήματος)
- Προδιαγραφές Πελάτη
- Απαιτήσεις επιθεώρησης τρίτων (SGS, TÜV, BV, DNV, ABS, Lloyd's Register)
Γιατί να επιλέξετε ASTM A335 P5 Studded Fin Tubes;
Για συστήματα ανάκτησης θερμότητας υψηλής θερμοκρασίας που λειτουργούν υπό σοβαρές συνθήκες διεργασίας, οι σωλήνες ASTM A335 P5 Studded Fin Tubes παρέχουν έναν βέλτιστο συνδυασμό θερμικής απόδοσης, αντοχής στην οξείδωση, μηχανικής αντοχής και λειτουργικής αξιοπιστίας. Η αποδεδειγμένη απόδοσή τους σε θερμαντήρες διυλιστηρίων, κλιβάνους πετροχημικών και εξοπλισμό ανάκτησης απορριμμάτων θερμότητας τα καθιστά μια προτιμώμενη λύση για απαιτητικές βιομηχανικές εφαρμογές μεταφοράς θερμότητας παγκοσμίως.
