ASTM B171 C46400 Εικόνα σωλήνων από χάλκινο χάλυβα ναυτικού για ψυκτικά θαλάσσιου νερού και θαλάσσιων συσκευών ψύξης - Συστατικό θερμοανταλλάκτη από κράμα χαλκού με ακριβή μηχανήματα

Όμιλος Yuhong: Εξαρτήματα εναλλάκτη θερμότητας ακριβείας – Από σωλήνες σε σωληνάρια

Η Yuhong Group Co., Ltd. προμηθεύει πλήρη θερμικά συστήματα –εναλλάκτες θερμότητας κελύφους & σωλήνα (σχέδια εναλλάκτη θερμότητας TEMA), δοχεία πίεσης και ψύκτες αέρα– καθώς και κάθε κρίσιμο εσωτερικό στοιχείο:Σωλήνας πτερυγίου, σωλήνας κλιβάνου, σωλήνας εναλλάκτη θερμότητας, σωλήνας χωρίς ραφή από ανοξείδωτο χάλυβα, σωλήνας από κράμα νικελίου, σωλήνας από κράμα χαλκού, σωλήνας εναλλάκτη θερμότητας και δέσμη σωλήνα εναλλάκτη θερμότητας.

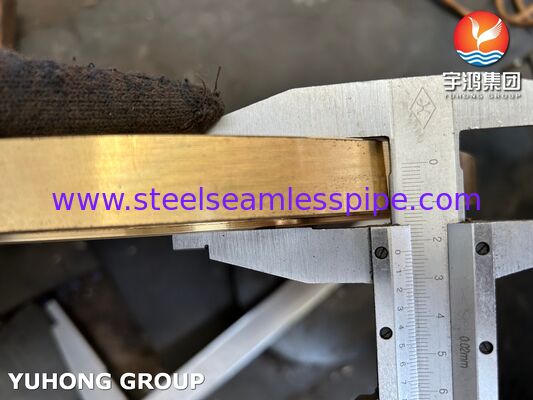

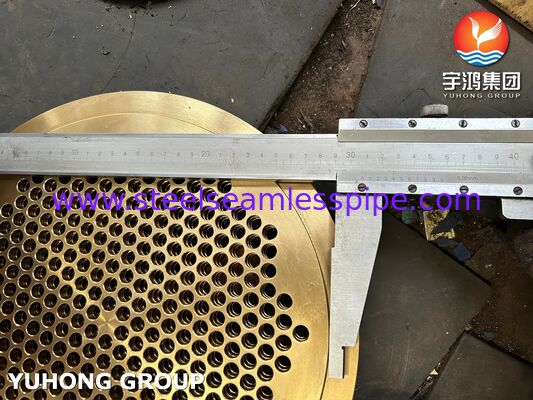

Στη συνημμένη φωτογραφία είναι μια από τις φωτογραφίες μαςASTM B171 C46400 ναυτικά ορειχάλκινα σωληνάρια– ένα εξάρτημα από κράμα χαλκού υψηλής αντοχής, ανθεκτικό στη διάβρωση, σχεδιασμένο για εφαρμογές ψύξης θαλασσινού νερού και θαλάσσης.

Εστίαση προϊόντος: Naval Brass Tubesheet – Το πρότυπο για εναλλάκτες θερμότητας θαλασσινού νερού

Οφύλλο εναλλάκτη θερμότηταςείναι ένα από τα πιο κρίσιμα εξαρτήματα διατήρησης της πίεσης σε οποιονδήποτε εναλλάκτη θερμότητας κελύφους & σωλήνα. Αγκυρώνει κάθε σωλήνα στη δέσμη, διαχωρίζει την πλευρά του σωλήνα από την πλευρά του κελύφους και πρέπει να αντέχει τόσο τις μηχανικές δυνάμεις διαστολής του σωλήνα όσο και τον κύκλο λειτουργίας πίεσης/θερμοκρασίας.

Με βάση την εικόνα, αυτό το tubesheet παρουσιάζει:

• Υλικό:ASTM B171 C46400 (ναυτικός ορείχαλκος/κράμα χαλκού-ψευδάργυρου-κασσιτέρου)

• Τύπος υλικού:Φύλλο σωλήνων από κράμα χαλκού – ειδικά σχεδιασμένο για αντοχή στο θαλασσινό νερό

• Μηχανική κατεργασία:Τρύπες σωλήνων με διάτρηση ακριβείας με αυλακώσεις για μηχανική διαστολή σωλήνων

• Βαθμολόγηση:Σαφής σφραγίδα με ταυτοποίηση υλικού ("ASTM B171 C46400 TUBESHEET") για πλήρη ιχνηλασιμότητα

Γιατί Naval Brass (C46400) για Tubesheets;

Βασικά στοιχεία που διασυνδέονται με αυτό το Tubesheet

Τεχνικά Χαρακτηριστικά του Ναυτικού μας Brass Tubesheet

• Ανθεκτικό στην απεγκλώβηση:Η περιεκτικότητα σε κασσίτερο και αρσενικό αποτρέπει την επιλεκτική έκπλυση ψευδαργύρου – τον ​​πιο συνηθισμένο τρόπο αστοχίας στον συνηθισμένο ορείχαλκο.

• Διάτρηση ακριβείας:Οι οπές των σωλήνων ανοίγονται σε ακριβείς ανοχές διαμέτρου (συνήθως +0,05/‑0,00 mm) για να διασφαλιστεί η συνεπής κύλιση του σωλήνα.

• Τρύπες σωλήνα με αυλακώσεις:Οι εσωτερικές αυλακώσεις (συνήθως 2 ή 3 αυλακώσεις ανά οπή) αυξάνουν την αντοχή έλξης των διογκωμένων σωλήνων.

• Σφυρηλατημένη ή έλαση πλάκα:Παρέχουμε σωληνωτά φύλλα C46400 ωςσφυρήλατος(για παχύ/υψηλή πίεση) ήέλασης πλάκας(για τυπικά καθήκοντα).

• Πλήρης ιχνηλασιμότητα:Κάθε φύλλο σωληναρίου φέρει σφραγίδα ποιότητας υλικού και ταυτότητας επιθεώρησης όπως φαίνεται στη φωτογραφία σας.

Ενότητα γνώσης: C46400 Naval Brass vs. Other Copper Alloy Tubesheets – Selection Guide

Πότε να επιλέξετε C46400 Naval Brass Tubesheet:

• Το νερό ψύξης είναικαθαρό θαλασσινό νερό ή υφάλμυρο νερό(όχι πολύ μολυσμένο)

• Η ταχύτητα ελέγχεται(συνήθως 1,5-2,5 m/s μέσω σωλήνων)

• Δεν υπάρχει αμμωνίαστο νερό (π.χ. όχι κατάντη των φυτών λιπασμάτων)

• Χρειάζεστε έναοικονομικά αποδοτική εναλλακτική λύση αντί του χαλκού-νικελίουγια μέτρια εξυπηρέτηση θαλασσινού νερού

Συνήθεις εφαρμογές για C46400 Tubesheets

• Εναλλάκτες θερμότητας πλοίου:Ψύκτες νερού με τζάκετ κινητήρα, ψύκτες λαδιού λιπαντικού (πλευρά θαλασσινού νερού)

• Παράκτια εργοστάσια ηλεκτροπαραγωγής:Βοηθητικές συμπυκνωτές νερού ψύξης, ψύκτες ρουλεμάν

• Εγκαταστάσεις αφαλάτωσης:Θερμοσίφωνες άλμης, συμπυκνωτές εξατμιστή

• Υπεράκτιες πλατφόρμες:Ψύκτες διεργασίας (όπου συχνά προτιμάται το Cu‑Ni, αλλά ο ορείχαλκος ναυτικού χρησιμοποιείται για λιγότερο κρίσιμες εργασίες)

• Βιομηχανικά ψυκτικά συγκροτήματα:Ψύξη άπαξ μέσω θαλασσινού νερού

Πλεονεκτήματα της παραγγελίας ενός φύλλου σωλήνα C46400 από τον Όμιλο Yuhong

• Ακριβώς για το σχέδιό σας:Επεξεργαζόμαστε τη διάσταση, το σχέδιο οπών, τις προδιαγραφές αυλάκωσης και τη διάταξη οπών μπουλονιών.

• Γρήγορη ανάκαμψη:Τα σφυρήλατα ή τα κενά πλακών κατεργάζονται συνήθως εντός 2-4 εβδομάδων.

• Οποιοδήποτε κράμα χαλκού:C46400, C70600, C71500, C44300 – όλα διαθέσιμα.

• Πακέτο μόνο για στοιχεία ή πλήρες πακέτο:Παρέχουμε μόνο το σωληνάριο - ή το πλήρεςδέσμη σωλήνα εναλλάκτη θερμότητας(σωλήνες, σωληνοειδές φύλλο, διαφράγματα, ραβδώσεις) συναρμολογημένα.

• Πλήρης τεκμηρίωση:Πιστοποιητικό δοκιμής υλικού (MTC), αναφορά διαστάσεων και (εάν απαιτείται) έκθεση δοκιμής PMI.

Ενότητα γνώσης: Πώς να προσδιορίσετε σωστά ένα φύλλο σωλήνα αντικατάστασης C46400

Για να αποφύγουμε δαπανηρές αναντιστοιχίες, χρειαζόμαστε τις ακόλουθες πληροφορίες (στείλτε οποιαδήποτε από αυτές):

1. Αυθεντικό σχέδιο φύλλου– καλύτερη επιλογή. Αντιγράφουμε ακριβώς το σχέδιο οπών, το πάχος, το OD και τις θέσεις αυλακώσεων.

2. Παλιό σωληνάριο (φυσικό δείγμα)– Μπορούμε να μετρήσουμε, να αντιστρέψουμε τον μηχανικό και να επεξεργαστούμε τέλεια.

3. Φύλλο δεδομένων εναλλάκτη– ID κελύφους, σωλήνας OD & βήμα, λεπτομέρειες φλάντζας, διάμετρος κύκλου μπουλονιού.

Συνήθη σφάλματα που πρέπει να αποφευχθούν με τα ναυτικά ορειχάλκινα σωληνάρια:

• Λανθασμένη διάμετρος οπής σωλήνα– πολύ σφιχτά και οι σωλήνες δεν μπορούν να εισαχθούν. διαρρέουν πολύ χαλαροί και τυλιγμένοι σύνδεσμοι.

• Λείπουν αυλάκια– οι σωλήνες θα τραβήξουν έξω υπό πίεση ή θερμικό κύκλο.

• Λανθασμένο υλικό– Σύγχυση C46400 έναντι C44300 έναντι C70600. Πάντα επιβεβαιώστε το κράμα.

• Γαλβανική αναντιστοιχία– Μην συνδυάζετε το φύλλο σωλήνα C46400 με σωλήνες από ανοξείδωτο χάλυβα χωρίς παρεμβύσματα μόνωσης (κίνδυνος ταχείας γαλβανικής διάβρωσης).

Λεπτομέρειες σχεδίου τρύπας σωλήνα και αυλάκωσης για C46400 (ανά TEMA / ASME)

Προμήθεια μόνο για εξαρτήματα – Παρέχουμε επίσης

Εάν χρειάζεστε μόνο ανταλλακτικά (όχι έναν πλήρη εναλλάκτη), παρέχουμε:

• Σωλήνες εναλλάκτη θερμότητας– κράμα χαλκού (C44300, C70600, C71500), κομμένο σε μήκος, προετοιμασμένο για έλαση

• Σωλήνες πτερυγίων– για ψύκτες αέρα ή μετασκευές ανάκτησης απορριπτόμενης θερμότητας

• Διαφράγματα, δεσίματα, αποστάτες– από ναυτικό ορείχαλκο ή επικαλυμμένο ανθρακούχο χάλυβα

• Σωλήνας χωρίς ραφή από ανοξείδωτο χάλυβα, σωλήνας από κράμα νικελίου– Διατίθεται χωριστά για άλλες εφαρμογές

• Καλύμματα καναλιών, φλάντζες, συνδετήρες– πλήρη πακέτα ανταλλακτικών

Τυπικές βιομηχανίες που χρησιμοποιούν φύλλα C46400 Tubesheets

Λάβετε μια προσφορά για το Tubesheet C46400

Για να παραθέσετε ένα ναυτικό ορειχάλκινο σωληνάριο όπως αυτό στη φωτογραφία σας, στείλτε το παρακάτω στοjimmy@steelseamlesspipe.com:

• Σχέδιο (PDF, σκίτσο σάρωσης ή χειρός με βασικές διαστάσεις: OD, πάχος, μέγεθος οπής σωλήνα και βήμα, κύκλος μπουλονιού)

• Ή: στείλτε μας το παλιό σας tubesheet για αντίστροφη μηχανική (με την αποστολή με επιστροφή)

• Ποιότητα υλικού: C46400 (όπως φαίνεται) ή άλλο κράμα χαλκού

• Απαιτούμενη ποσότητα (1 τεμάχιο ή περίοδος παραγωγής)

Θα απαντήσουμε με ένα σχέδιο διαστάσεων για έγκριση, τιμή και χρονοδιάγραμμα παράδοσης – συνήθως 48 ώρες.
