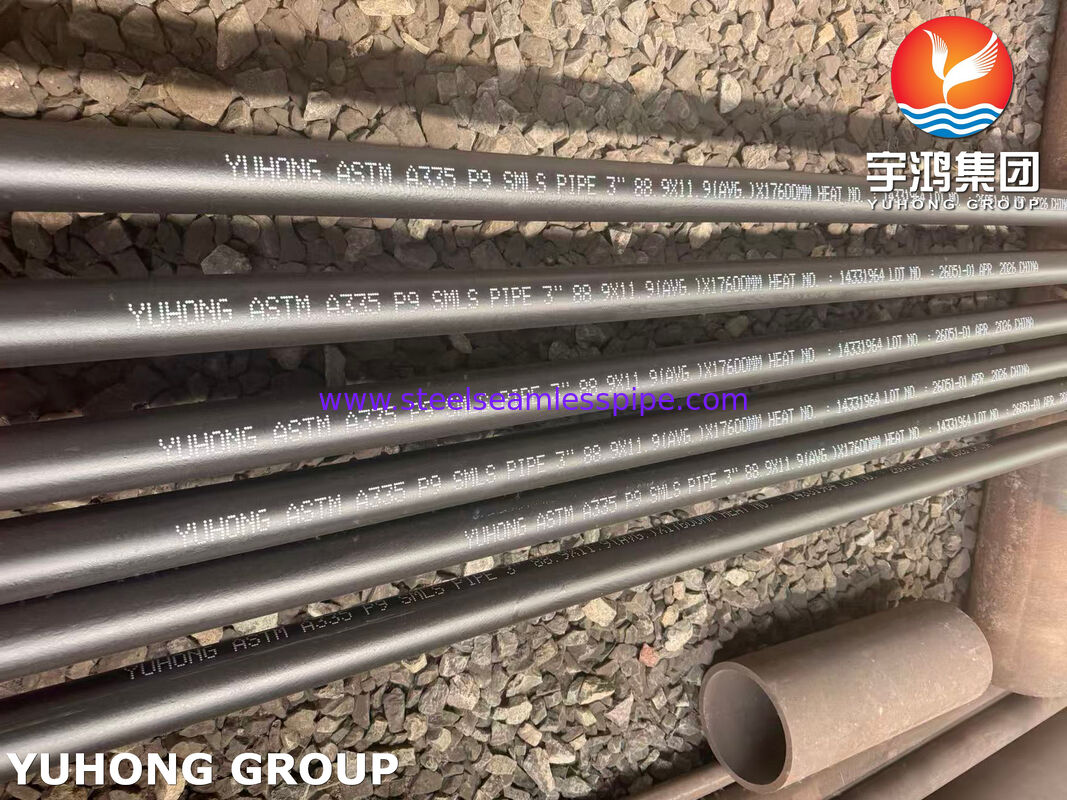

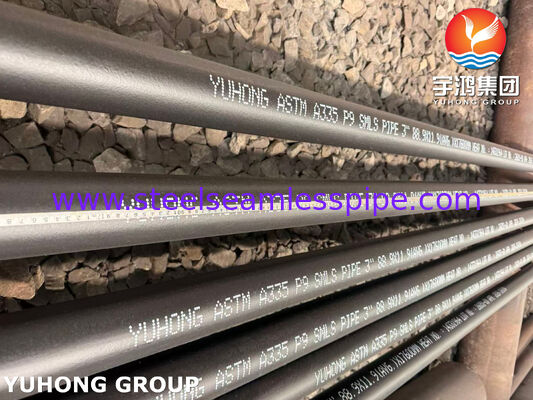

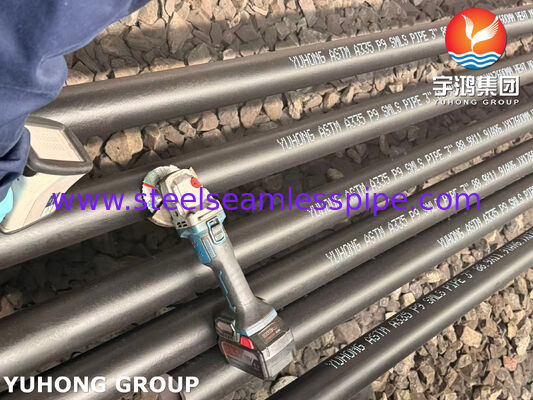

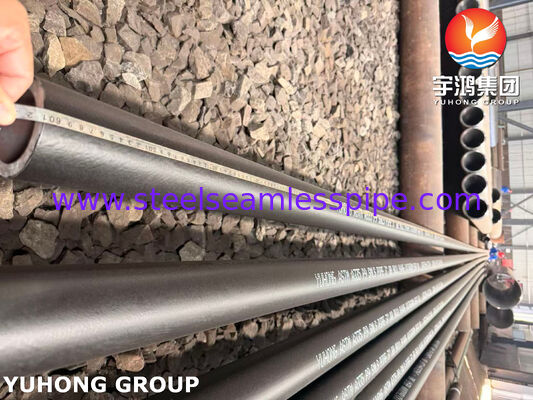

ASTM A335 ASME SA335 P9 Αδιάβροχο σωλήνα χάλυβα από κράμα ανθεκτικό σε υψηλές θερμοκρασίες για πετροχημικούς και προμηθευτές παραγωγής ηλεκτρικής ενέργειας
Το ASTM A335/ASME SA335 P9 είναι ένας αδιάβροχος σωλήνας από σίδηρο σιδηρουργικού κράματος που ανήκει στο σύστημα 9Cr-1Mo χρωμίου-μολυβδενίου, ειδικά σχεδιασμένος για εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης.Το "9" στο P9 προέρχεται από την ονομαστική περιεκτικότητα του πρωτογενούς στοιχείου κράματος, χρωμίου (περίπου 9%), ενώ το μολυβδαίνιο (περίπου 1%) παρέχει εξαιρετική αντοχή σε έλξη σε υψηλές θερμοκρασίες.
Το πρότυπο αυτό καλύπτει σωλήνες με ονομαστικό και ελάχιστο πάχος τοιχώματος.
Οι αδιάβροχοι σωλήνες από κράμα ατσάλι A335 P9 είναι ειδική λύση σωλήνων για πετροχημικούς κρεκαριστικούς φούρνους, υπερθερμαντήρες λέβητα,και αγωγούς υψηλής θερμοκρασίας για μεταλλικές επεξεργασίες στο εύρος θερμοκρασίας από 538°C έως 650°C (1000°F-1200°F), γεφυρώντας την κλίση αντοχής στη θερμότητα μεταξύ κράματος χαμηλού χρώματος (όπως P5/P11) και κράματος υψηλής ποιότητας (όπως P91).
| Χημική σύνθεση |
| Στοιχείο |
Περιοχή περιεχομένου (%) |
Περιγραφή λειτουργίας |
| Γ (Ανθρακός) |
≤ 0.15 |
Έλεγχος σκληρότητας και αντοχής στη σύσφιξη |
| Μν (μαγγάνιο) |
0.30 ̇ 0.60 |
Εργασιμότητα σε θερμό και αποοξειδωτική |
| Π (φωσφόρος) |
≤ 0.025 |
Διατήρηση της ευκαμψίας και της αντοχής |
| S (Σόφρος) |
≤ 0.025 |
Διατήρηση της ευκαμψίας και της αντοχής |
| Σι (Σιλικόνιο) |
0.25 ∙ 1.00 |
Αντίσταση στην οξείδωση |
| Cr (Χρώμιο) |
8.00 ¢ 10.00 |
Αντίσταση στην οξείδωση και στην κλίμακα |
| Mo (μολυβδένιο) |
0.90 ∙ 1.10 |
Δυνατότητα σύρματος και ρήξης |
| Μηχανικές ιδιότητες (ελάχιστη θερμοκρασία δωματίου) |
| Παράμετρος |
Αξία |
| Δύναμη απόδοσης (0,2% αντιστάθμιση) |
≥ 205 MPa (30 ksi) |
| Δυνατότητα τράβηξης |
≥ 415 MPa (60 ksi) |
| Επεκτάσεις (μήκους διαμετρήματος 50 mm) |
≥ 30% |
| Σκληρότητα |
≤ 163 HBW |
| Σύγκριση των μηχανικών ιδιοτήτων τυπικής κατηγορίας της σειράς A335 |
| Αξία |
Cr (%) |
Mo (%) |
Μέγιστη θερμοκρασία λειτουργίας αναφοράς (°C) |
Ελάχιστη αντοχή απόδοσης (MPa) |
Ελάχιστη αντοχή στη τράβηξη (MPa) |
| Π1 |
0.44 ∙0.65 |
0.44 ∙0.65 |
482 |
205 |
380 |
| P5 |
4.06.0 |
0.45.0.65 |
593 |
205 |
415 |
| P9 |
8.0 ¢10.0 |
0.90 ∙1.10 |
593 |
205 |
415 |
| P11 |
1.0 ̇1.5 |
0.44 ∙0.65 |
538 |
205 |
415 |
| P22 |
1.9 ¢2.6 |
0.87 ¢1.13 |
565 |
205 |
415 |
| P91 |
8.0 ∙9.5 |
0.85 ̇1.05 |
593 |
415 |
585 |
Τα πρότυπα ASTM A335/ASME SA335 καλύπτουν μια ποικιλία από αδιάβροχους σωλήνες από σίδηρο σιδηρουργικού κράματος για εφαρμογές υψηλής θερμοκρασίας.αντοχή στη διάβρωση, και το κόστος προσαρμόζοντας την περιεκτικότητα σε βασικά στοιχεία κράματος, όπως χρώμιο και μολυβδένιο, ώστε να ανταποκρίνονται σε διαφορετικές απαιτήσεις εφαρμογής.
Επεξεργασίες πετρελαίου: Τα είδη με υψηλή περιεκτικότητα σε χρώμιο (P5/P9) προσφέρουν καλύτερη αντοχή σε τέτοια περιβάλλοντα και αποτελούν την τυπική επιλογή στον τομέα αυτό.
Σημειώστε ότι η P11/P22 είναι μια κοινή επιλογή για τα συμβατικά λέβητα και τους σωλήνες.
Αντοχή στη διάβρωση από υδρογόνο:Σε περιβάλλοντα υψηλών θερμοκρασιών πλούσια σε υδρογόνο (όπως οι αντιδραστήρες υδρογόνωσης), η αντοχή του κράματος στη διάβρωση από υδρογόνο είναι κρίσιμη.με υψηλότερη περιεκτικότητα σε χρώμιο, ξεπερνά το P11.
Προτιμάται το P11, το οποίο έχει μια καλή ισορροπία μεταξύ κόστους, αντοχής και συγκολλητικότητας και είναι ένα από τα πιο ευρέως χρησιμοποιούμενα είδη.
Η θερμοκρασία και η πίεση αποτελούν τις κύριες προκλήσεις:Η P22 είναι η κύρια επιλογή στην παραδοσιακή παραγωγή ενέργειας και στις πετροχημικές εφαρμογές.Το P91 ή το P92 πρέπει να θεωρείται άμεσα.
| Φυσικές Ιδιότητες |
| Παράμετρος |
Αξία |
Μονάδα |
| Σφιχτότητα |
- Επτά.85 |
g/cm3 |
| Ελαστικός μοδίος (20°C) |
~210 |
ΓΠΑ |
| Θερμική αγωγιμότητα |
~ 28 |
W/(m·K) |
| Ειδική θερμική ικανότητα (20°C) |
~460 |
J/(kg·K) |
| Συντελεστής γραμμικής επέκτασης (20 ∼ 400 °C) |
~ 12.5 |
×10−6/°C |
| Πεδίο διαστάσεων |
| Παράμετρος |
Πεδίο |
Τυποποιημένη αναφορά |
| Ονομαστικό μέγεθος σωλήνα (NPS) |
1/8 ′′ ′′ 24 ′′ (DN6 ′′ DN600) |
Αρμόδια για την παρακολούθηση |
| Εξωτερική διάμετρος (OD) |
10 ¢ 1000 χιλιοστά |
Κοινή βιομηχανία |
| Προγραμματισμός πάχους τοίχου |
SCH 20 έως SCH XXS, συμπεριλαμβανομένων των βαρέων τοίχων |
Αρμόδια για την παρακολούθηση |
| Πεδίο πάχους τοίχου |
1 ′′ 100 mm |
Κοινή βιομηχανία |
| Διάρκεια |
Μοναδικό τυχαίο, διπλό τυχαίο ή κομμένο σε μήκος |
Αρμόδια για την παρακολούθηση |
Εφαρμογή
- Πετροχημική και διύλιση: σωλήνες φούρνου σε μονάδες διύλισης· σωλήνες υψηλής θερμοκρασίας για τη διεργασία· αγωγές αποχέτευσης αντιδραστήρων σε μονάδες υδροεπεξεργασίας.Οι κλάσεις P5 και P9 σύμφωνα με το πρότυπο A335 χρησιμοποιούνται ευρέως στις πετροχημικές και τις βιομηχανίες διύλισης.
- Ηλεκτρική παραγωγή: Σωλήνες υπερθέρμανσης, σωλήνες επαναθέρμανσης, κύρια ατμομηχανή και κεφαλίδες υψηλής θερμοκρασίας στα θερμικά εργοστάσια.
- Βιομηχανικός εξοπλισμός θέρμανσης: σωλήνες βιομηχανικών φούρνων· γραμμές μεταφοράς φούρνων πυρόλυσης· δέσμες σωλήνων ανταλλακτών θερμότητας υπό συνθήκες υψηλής θερμοκρασίας·Σωλήνες υψηλής θερμοκρασίας σε χημικές εγκαταστάσεις.
- Ειδικοί σκοποί και εφαρμογές αναβάθμισης: Σωλήνες υψηλής θερμοκρασίας σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας από βιομάζα και απόβλητα.Αντικατάσταση υφιστάμενων σωλήνων κατασκευασμένων με υλικό P9 σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας ή μονάδες διύλισης.
