ASME VIII-1, API 661 Συσκευή ψύξης με αέρα για την επεξεργασία πετρελαίου και την ενέργεια

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Yuhong
Πιστοποίηση:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Αριθμό μοντέλου:	ψύκτη αέρα

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 Σετ
Τιμή:	1 - 1000000 USD
Συσκευασία λεπτομέρειες:	Αχυρόστρωμα
Χρόνος παράδοσης:	45 - 150 ημέρες
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	100 σετ το μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (328)

Άνευ ραφής σωλήνας ανοξείδωτου (322)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (36)

Τύπος βελόνας (152)

Τύπος πτερύγας (702)

θερμοανταλλάκτης (26)

σωλήνας ανταλλακτών θερμότητας (457)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (46)

Ανταλλάκτης θερμότητας Tubesheet (125)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (11)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (61)

Ενωμένος στενά ανοξείδωτο σωλήνας (132)

Σωλήνας κραμάτων νικελίου (272)

Σωλήνας κραμάτων νικελίου (98)

Σωλήνας κραμάτων χαλκού (248)

Σωλήνας χάλυβα κραμάτων (209)

Σωλήνας τιτανίου (20)

φωτεινός ανοπτημένος σωλήνας (172)

Σωλήνας λεβήτων (151)

συναρμολόγηση χάλυβα (858)

Φλάντζα χάλυβα (657)

Άλλα (404)

Εξαρτήματα Επένδυσης (8)

Λεπτομερής Περιγραφή Προϊόντος

Επισημαίνω:

Ανεμοψυγείο ASME VIII-1 για διύλιση πετρελαίου

Ηλεκτρονική συσκευή ψύξης αέρα για τον τομέα της ενέργειας

βιομηχανική ψύξη αέρα με πιστοποίηση ASME

ASME VIII-1, API 661 Συσκευή ψύξης με αέρα για την επεξεργασία πετρελαίου και την ενέργεια

Η εταιρεία είναι πιστοποιημένη σύμφωνα με τα πρότυπα ASME (σημείο PP, S, U, NB), ISO9001: 2015 και ISO14001:2015Σχεδιάζει και κατασκευάζει ψυκτικά αέρα σύμφωνα με το API 661 και το τμήμα VIII του ASME Division 1, καθώς και προμηθεύει θερμοανταλλάκτες, συμπυκνωτές, εξατμιστές, αντιδραστήρες και άλλα προϊόντα για την επεξεργασία πετρελαίου.,πετρελαϊκής χημείας και ενέργειας.

Περιγραφή του προϊόντος

Αεροψυκτικός (Αεροψυγμένος Χερματομεταλλευτής ACHE), σχεδιασμένος και κατασκευασμένος σύμφωνα με τις απαιτήσειςAPI 661 (7η έκδοση)καιΤομέας 1 του τμήματος VIII ASMEΤο σύστημα ψύξης είναι ένας εξοπλισμός υψηλής απόδοσης για ψύξη και συμπύκνωση τεχνολογικών υγρών και αερίων με τη χρήση ατμοσφαιρικού αέρα ως ψυκτικού περιβάλλοντος.Ο εξοπλισμός αυτός προορίζεται για εργασία σε βαριές βιομηχανικές συνθήκες σε εργοστάσια επεξεργασίας πετρελαίου, πετρελαϊκής χημείας, επεξεργασίας αερίου και θερμικής ενέργειας.

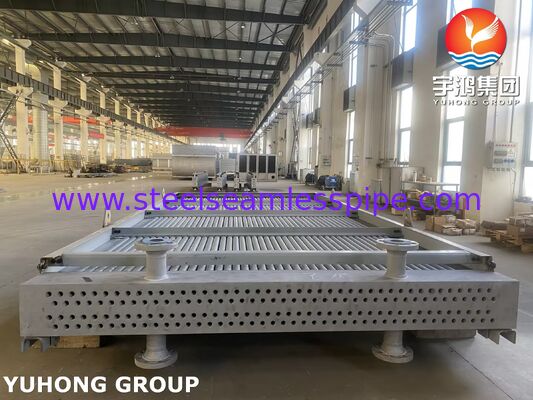

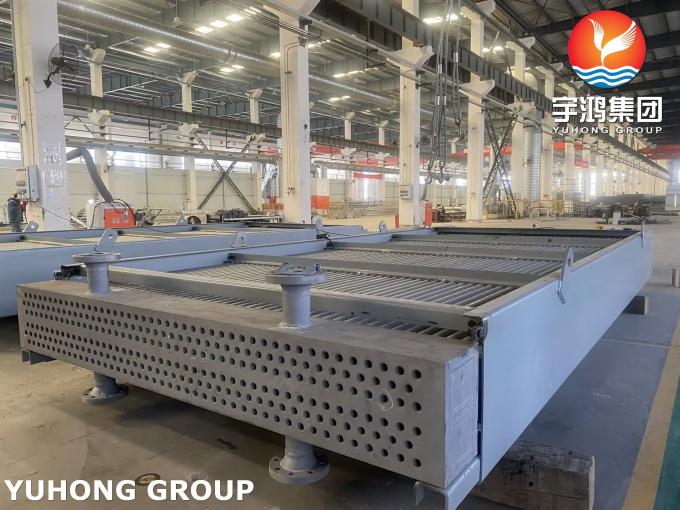

Η κατασκευή του ψυκτικού αέρα περιλαμβάνει τα ακόλουθα βασικά στοιχεία:

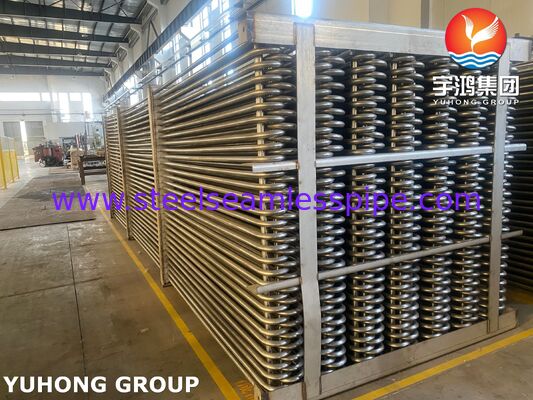

Πουчок оребренных труб (Τυβλίο Τύπου)Κύριο θερμοανταλλακτικό στοιχείο
Αξονικοί ανεμιστήρες∆αναγκαστική ή επαγωγική παροχή αέρα
Συλλέκτες∆ιανομή τεχνολογικού περιβάλλοντος σε σωλήνες
Μεταλλική κατασκευή (Δομητικό πλαίσιο)
Ρυθμίσιμες μαντήλεςΓια τον έλεγχο της ροής αέρα ανάλογα με τις εποχικές θερμοκρασίες

Τεχνικά χαρακτηριστικά

Παράμετρο	Значение / Описание
Πρότυπα σχεδιασμού	API 661 (7η έκδοση, ISO 13706), ASME Τμήμα VIII Διαίρεση 1
Πιστοποίηση	Κλαμπ ASME U (κατά την απαίτηση του πελάτη)
Τύπος εξαερισμού	Επαναγκαστική έλξη ή επαγωγική έλξη
Τύπος συλλέκτη	Τύπος πρίζας, τύπου αφαιρούμενης πλάκας κάλυψης, τύπου πολλαπλών
Υλικό σωλήνα	Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 μπορούν να χρησιμοποιηθούν για να προσδιορίσουν τις απαιτήσεις του παρόντος κανονισμού.
Υλικό αναπαραγωγής	Αλουμινίου (наиболее распространен), μη χαλυβουργούμενο χάλυβα
Τύπος ορεβενίας	Εμφυτοποιημένο (встраиваемое), Σφραγισμένο, Εκχυλισμένο, Τυλιζόμενο
Συλλέκτη υλικού	ASTM A516 Gr.60 / ανθρακούχο χάλυβα / ανοξείδωτο
Θερμοκρατικό φάσμα	από -40°C έως +600°C
Μέγιστη πίεση εργασίας	έως 450 bar (ανάλογα με την εκτέλεση)
Εκτέλεση σωλήνα	Горизонтальное (наиболее распространено) или вертикальное Οριζόντιο

Δοκιμές και έλεγχος ποιότητας

Όλα τα ψυκτικά αέρα υποβάλλονται σε δοκιμές σύμφωνα με τις απαιτήσεις του ASME Section VIII Div. 1 και του API 661:

Τύπος δοκιμής	Πρότυπο / Απαιτήσεις	Περιγραφή
Υδροστατική δοκιμή	Αρμόδια για την κατασκευή οχημάτων	Πίεση δοκιμής: 1,3 * υπολογιστικής πίεσης.
Πνευματική δοκιμή	ΑΣΜΕ VIII UG-100	Πίεση δοκιμής: 1,1 * υπολογιστικής πίεσης
Δοκιμασμός σφραγιστικότητας	Δοκιμή διαρροής	Υποχρεωτικός έλεγχος όλων των συγκόλλητων και διακόπτων συνδέσεων
Δοκιμασμός δόνησης	ΑΠΙ 661	Έλεγχος της έντασης της δόνησης, περιορισμός όχι μεγαλύτερος από 20% της επιτρεπόμενης τιμής API 661
Τύποι δοκιμών	API 661 Παράρτημα Ε	Μέτρηση του επιπέδου θορύβου σύμφωνα με τη μέθοδο του προτύπου
Επιθεώρηση τρίτου μέρους	Απαραίτητη	Επιθεώρηση ανεξάρτητος επιθεωρητής (κατά την απαίτηση του πελάτη)

Σημείωση.Όλη η τεκμηρίωση ποιότητας (MTC) για τα στοιχεία υπό πίεση παρέχεται σύμφωνα με το πρότυπο EN10204 3.1.

Πλεονεκτήματα του ψυκτικού αέρα σύμφωνα με τα πρότυπα API 661 και ASME

Απουσία νερού.Σε αντίθεση με τα συστήματα ψύξης με νερό, ο ψυκτικός αέρας δεν απαιτεί συνεχή παροχή νερού και δεν δημιουργεί κίνδυνο μόλυνσης του νερού από τεχνολογικά περιβάλλοντα.
Οικονομική αποτελεσματικότητα.Έλλειψη δαπανών για την προετοιμασία και αποχέτευση νερού, μείωση των λειτουργικών δαπανών.
Περιβαλλοντική ασφάλεια.Έλλειψη εκπομπών ρυπασμένων υδάτων και ελαχιστοποίηση των επιπτώσεων στο περιβάλλον.
Υψηλή αξιοπιστία και μακροζωία.Ο σχεδιασμός σύμφωνα με το πρότυπο API 661 εγγυάται αντοχή στην διάβρωση, διάβρωση και δονητικές επιβαρύνσεις.
Ευελιξία στη σύνθεση.Ο εξοπλισμός μπορεί να τοποθετηθεί τόσο σε επίγεια θεμέλια, όσο και σε εστακάδες.
Ένα ευρύ φάσμα υλικών.Από ατσάλι άνθρακα έως τιτάνιο και διπλέγματα, που εξασφαλίζει εργασία με διαβρωτικά ενεργά και υψηλής θερμοκρασίας περιβάλλοντα.
Πιστοποίηση για τη ρωσική αγορά.Ο όμιλος Yuhong έχει εμπειρία στην προετοιμασία εξοπλισμού για την πιστοποίηση ΤΡ ΕΑΕΣ (TR CU), συμπεριλαμβανομένων των προμηθειών για τη Ρωσία με την απόκτηση CRN για τον Καναδά και TR CU για τον ΕΑΕΣ.

Τεχνικές ιδιαιτερότητες κατασκευής

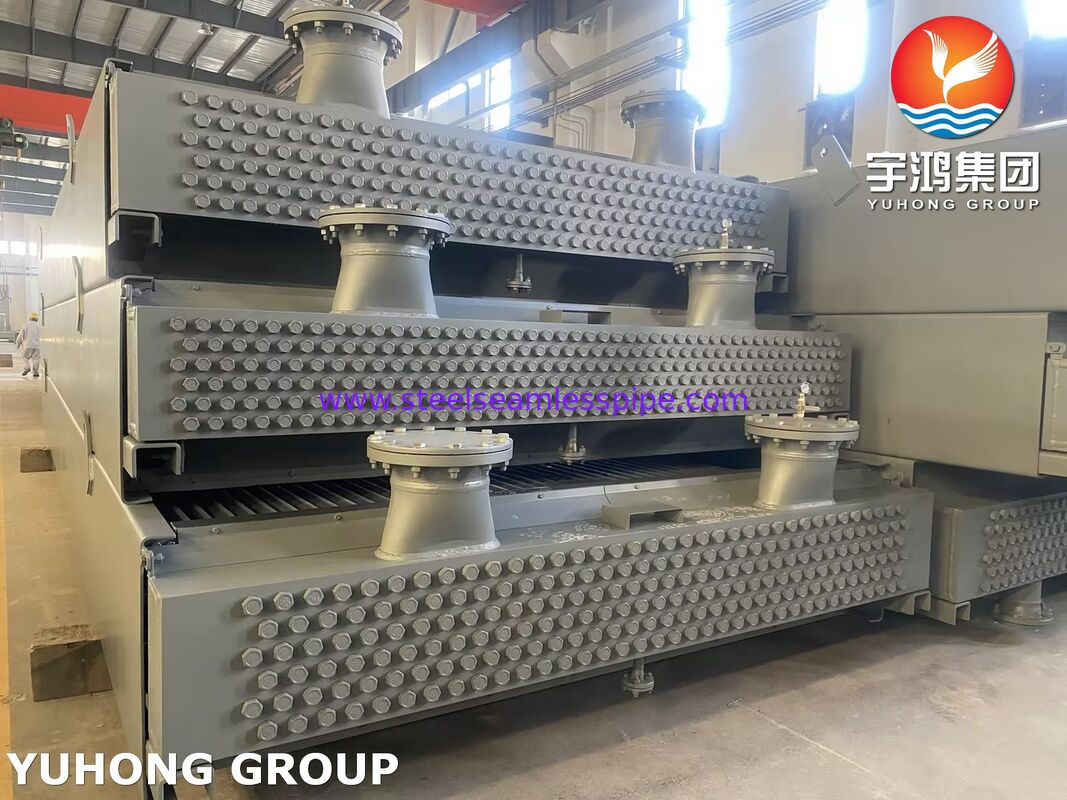

Ιδιαίτερες ιδιαιτερότητες σχεδιασμού συλλέκτων (Header Box).Οι συλλέκτες ψυκτικών αέρα έχουν ευθεία διατομή, γεγονός που δυσχεραίνει τον υπολογισμό του ελάχιστου πάχους του τοίχου σε σύγκριση με τα κυλινδρικά δοχεία πίεσης.Ο Όμιλος Yuhong εκτελεί τους υπολογισμούς των συλλέκτρων με την εφαρμογή της μεθόδου των τελικών στοιχείων (FEA) για την επιβεβαίωση της ακεραιότητας της κατασκευής, η οποία ανταποκρίνεται στις απαιτήσεις API 661 και ASME.

Θερμοκρατικός διαχωρισμός συλλέκτων.Σύμφωνα με το API 661, όταν η διαφορά θερμοκρασιών μεταξύ των εισερχόμενων και εξερχόμενων τμημάτων του συλλέκτη είναι μεγαλύτερη από 110 °C (200 °F), εφαρμόζεται διαχωρισμός του συλλέκτη για την αντιστάθμιση θερμικών παραμορφώσεων.

Διαχείριση της ροής του αέρα.Οι ρυθμιζόμενες μαντήλες επιτρέπουν την προσαρμογή της ψυκτικής ικανότητας στις εποχικές αλλαγές της θερμοκρασίας του περιβάλλοντος αέρα.

Περιοχές εφαρμογής

Τα ψυκτικά αέρα του ομίλου Yuhong σύμφωνα με τα πρότυπα API 661 και ASME Section VIII Div. 1 χρησιμοποιούνται ευρέως στους ακόλουθους κλάδους και τεχνολογικές διεργασίες:

Ο κλάδος	Τυπική χρήση
Νεφτεπεξεργασία (Εξαγωγές πετρελαίου)	Ψύξη των ροών υδρογονανθράκων, συμπύκνωση των κολώνων ανώτερων προϊόντων, ψύξη του περιβάλλοντος του αντιδραστήρα
Νεфтехимия (Πετροχημικές εγκαταστάσεις)	Ψύξη των προϊόντων της αντίδρασης, συμπύκνωση μετά τους αντιδραστήρες, ψύξη των αποστακτήρων
Αερομεταποίηση	Συσσωμάτωση υγροποιημένων φυσικών αερίων (LNG) και ψύξη ροών αερίου
Θεпловая энергетика (Ηλεκτρικοί σταθμοί)	Άλλες συσκευές για την κατασκευή ηλεκτρικών κυψελών
Χημική βιομηχανία	Ψύξη χημικών αντιδραστήρων, συμπύκνωση σε διεργασίες μεταφοράς

Σημείωση:Για τις πετρελαϊκές και πετρελαϊκά χημικές εγκαταστάσεις, η συμμόρφωση με το πρότυπο API 661 αποτελεί υποχρεωτική απαίτηση για τους περισσότερους διεθνείς εργολάβους EPC.

Τύποι ψυκτών αέρα, διαθέσιμοι για παραγγελία

Ο όμιλος Yuhong κατασκευάζει ψυκτικά αέρα με τις ακόλουθες κατασκευαστικές κατασκευές:

Επαναγκαστική ανάληψη (принудительная тяга)Οι ανεμιστήρες βρίσκονται στο κάτω μέρος του σωλήνα, παρέχουν εύκολη πρόσβαση στους ανεμιστήρες για συντήρηση.
Προκαλούμενη έλξηΟι ανεμιστήρες βρίσκονται στην κορυφή του σωλήνα.
Οριζόντια (горизонтальный)Οι σωλήνες βρίσκονται οριζόντια, η ροή αέρα είναι κατακόρυφη στους σωλήνες.Διαθέτει συμπαγή κατασκευή και ευκολία συντήρησης..
Βιόμετρο (вертикальный)Χρησιμοποιείται σε περιπτώσεις περιορισμού της έκτασης του σωλήνα.
Σχήμα V / πλαίσιο ΑΟι σωλήνες βρίσκονται σε σχήμα V. Η μέγιστη έκταση ανταλλαγής θερμότητας σε συμπαγή κατασκευή.
