Ψυχρής έλξης ανοξείδωτος χαλύβδινος σωλήνας χωρίς συγκόλληση, A213 / SA213 TP316L UNS S31603 που χρησιμοποιείται σε μονάδα αφαλάτωσης θαλασσινού νερού

Χωρίς συγκόλληση σωλήνας χάλυβα από ανοξείδωτο χάλυβα, A213 / SA213 TP316L UNS S31603 που χρησιμοποιείται σε μονάδα αφαλάτωσης θαλασσινού νερού

1Γενική εικόνα για τον αδιάβροχο σωλήνα A213/SA213 TP316L

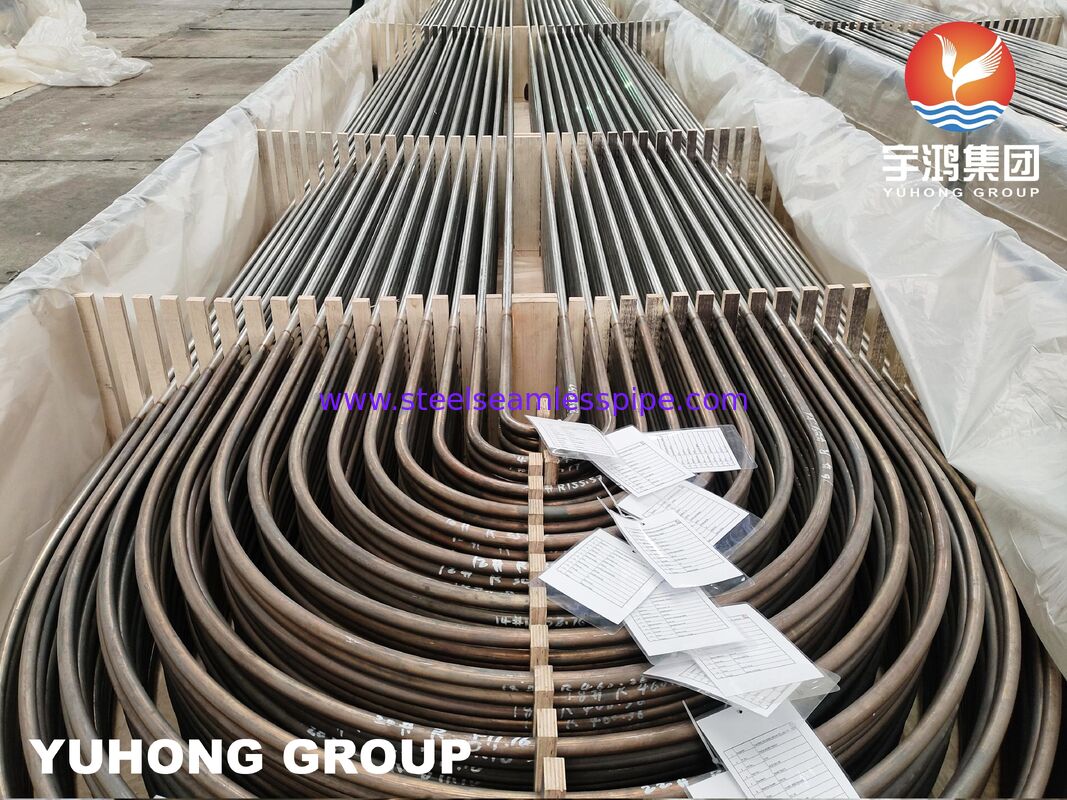

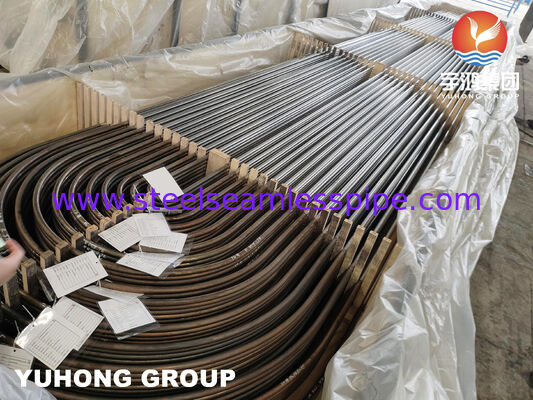

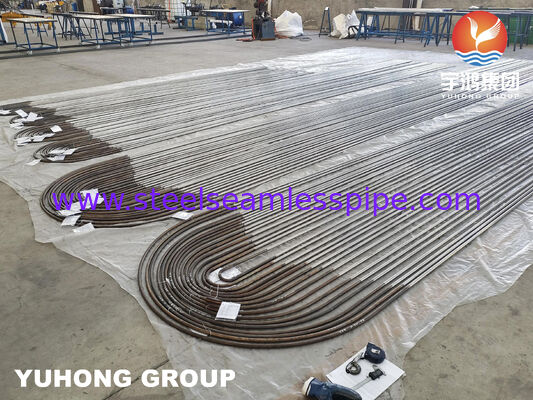

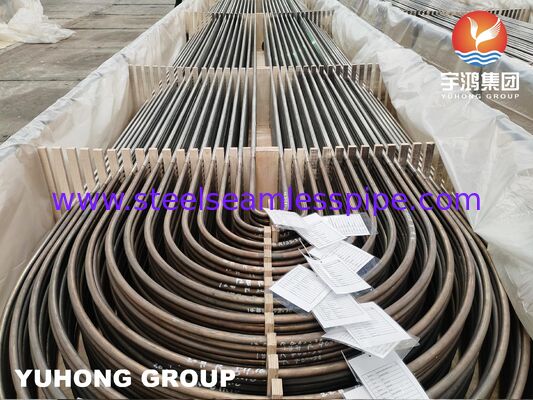

Ο αδιάβροχος σωλήνας ASME SA213 TP316L με σχήμα U είναι ένας ειδικός σωλήνας από μη χαλύβδινο χάλυβα αυστενίτη που κατασκευάζεται σύμφωνα με τα πρότυπα της Αμερικανικής Εταιρείας Μηχανικών Μηχανικών (ASME).Τα βασικά πλεονεκτήματα της βρίσκονται στην εξαιρετικά χαμηλή περιεκτικότητα σε άνθρακα (L) και την προσθήκη μολυβδενίου (Mo)Η δομή σε σχήμα U, που σχηματίζεται μέσω διαδικασιών ψυχρής κάμψης και θερμικής επεξεργασίας διαλύματος,απορροφά αποτελεσματικά τη θερμική πίεσηΧρησιμοποιείται κυρίως ως σωλήνας μεταφοράς θερμότητας σε ανταλλακτές θερμότητας και χρησιμοποιείται ευρέως σε απαιτητικούς εξοπλισμούς όπως λέβητες σταθμών παραγωγής ηλεκτρικής ενέργειας, χημικές εγκαταστάσεις και θαλάσσια περιβάλλοντα..

2. Κύρια χαρακτηριστικά τουΑ213/SA213 TP316L αδιάβροχο σωλήνα

Το ASME SA213 TP316L U-form seamless tube (ή U-tube για τους εναλλάκτες θερμότητας) είναι βασικό στοιχείο υψηλών επιδόσεων σε βιομηχανικούς εξοπλισμούς εναλλαγής θερμότητας.Τα κύρια χαρακτηριστικά του μπορούν να συνοψιστούν από τρεις διαστάσεις: ιδιότητες υλικών, δομικό σχεδιασμό και πρότυπα κατασκευής.

3Χημική σύνθεση του SS316L

Βασικά σημεία:

• Χαμηλή περιεκτικότητα σε άνθρακα: Η χαμηλή περιεκτικότητα σε άνθρακα (<0,03%) είναι απαραίτητη για τη βελτίωση της συγκόλλησης και την αντοχή στη διασωματική διάβρωση μετά τη συγκόλληση.

• Χρώμιο (Cr): Παρέχει αντοχή στη διάβρωση, ειδικά κατά της οξείδωσης και της κλίμακας σε υψηλές θερμοκρασίες.

• Νικέλιο (Ni): Βελτιώνει την αντοχή και την αντοχή στη διάβρωση, ειδικά σε όξινα περιβάλλοντα.

• Μολυβδένιο (Mo): Ενισχύει την αντοχή στην διάβρωση των ορυκτών και των ρωγμών, ειδικά σε περιβάλλοντα πλούσια σε χλωρίδια (όπως το θαλασσινό νερό ή τα διαλύματα που περιέχουν αλάτι).

4Μηχανικές ιδιότητες του SS316L

Βασικές μηχανικές ιδιότητες:

• Δυνατότητα τέντωσης: Το υλικό παρουσιάζει εξαιρετική αντοχή τέντωσης, συνήθως μεταξύ 485 MPa (70 ksi) και 620 MPa (90 ksi).

• Δυνατότητα απόδοσης: Η αντοχή απόδοσης (0,2% αντιστάθμιση) για το TP316L κυμαίνεται μεταξύ 170 MPa (25 ksi) και 275 MPa (40 ksi),που διασφαλίζει ότι το υλικό μπορεί να αντέξει σημαντικές πιέσεις πριν από τη μόνιμη παραμόρφωση.

• Επέκταση: Ο ανοξείδωτος χάλυβας TP316L έχει υψηλό βαθμό επιμήκυνσης (> 40%), πράγμα που σημαίνει ότι είναι πολύ εύκαμπτος και μπορεί εύκολα να σχηματιστεί χωρίς ρωγμάτωση.

• Σκληρότητα: Το υλικό έχει σχετικά χαμηλή σκληρότητα σε σύγκριση με άλλους ανοξείδωτους χάλυβες, εξασφαλίζοντας ότι παραμένει εύκαμπτο και ανθεκτικό στην εξάπλωση ρωγμών.

5. Ιδιότητες θερμοκρασίας

• Πεδίο θερμοκρασίας λειτουργίας: Το TP316L είναι αποτελεσματικό για χρήση σε υψηλές θερμοκρασίες.700 °F) σε συνεχή λειτουργία.

• Θερμοκρασία λειτουργίας: Για την αντοχή στη διάσπαση, το υλικό παραμένει σταθερό ακόμη και σε θερμοκρασίες άνω των 500 °C (932 °F),το οποίο το καθιστά κατάλληλο για εφαρμογές υψηλής θερμοκρασίας, όπως λέβητες, υπερθέρμανση, και ανταλλακτές θερμότητας.

6. Αντίσταση στη διάβρωση

• Γενική διάβρωση: Το TP316L προσφέρει ανώτερη αντοχή στη γενική διάβρωση σε σύγκριση με άλλους ανοξείδωτους χάλυβες όπως το 304 και το 304L, ειδικά σε περιβάλλοντα χλωριούχου (π.χ. θαλάσσιο νερό).

• Διαβρωτική διάσπαση και διάσπαση: Λόγω της παρουσίας μολυβδενίου, το TP316L παρέχει εξαιρετική αντοχή στη διάσπαση και τη διάσπαση, ειδικά σε περιβάλλοντα με υψηλή περιεκτικότητα σε χλωρίδιο.

• Διασωματική διάβρωση: Χάρη στη χαμηλή περιεκτικότητα σε άνθρακα, το TP316L είναι λιγότερο επιρρεπές σε ευαισθητοποίηση και διασωματική διάβρωση μετά τη συγκόλληση,που αποτελεί πλεονέκτημα σε εφαρμογές υψηλής θερμοκρασίας.

7. Κατασκευή και συγκόλληση

• Ζυθοποιήσιμη ικανότητα: Το TP316L έχει καλή ζυθοποιήσιμη ικανότητα με τις περισσότερες διαδικασίες συγκόλλησης, συμπεριλαμβανομένης της TIG, MIG και της συγκόλλησης με ραβδί.Η χαμηλή περιεκτικότητα σε άνθρακα μειώνει το σχηματισμό κατακρημνισμάτων καρβιδίου στα όρια των κόκκων κατά τη συγκόλληση, βελτιώνοντας την αντοχή του υλικού στην διασωματική διάβρωση.

• Δυνατότητα σχηματισμού: Έχει εξαιρετική διαμόρφωση και μπορεί εύκολα να λυγίσει και να σχηματιστεί χωρίς να χάσει τις μηχανικές του ιδιότητες.

• Θερμική επεξεργασία: Το TP316L μπορεί να υποβληθεί σε θερμική επεξεργασία για την αύξηση της σκληρότητας ή την περαιτέρω βελτίωση της αντοχής του, αλλά δεν απαιτεί καμία θερμική επεξεργασία μετά το συγκόλλημα.

8Συμπέρασμα.

Ο ανοξείδωτος χάλυβας ASTM A213 TP316L συνδυάζει υψηλή αντοχή, καλή συγκολλησιμότητα και εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως τα χλωρίδια ή οι όξινες συνθήκες.Το υλικό χρησιμοποιείται συνήθως σε ανταλλακτές θερμότητας, λέβητες, πετροχημικές εγκαταστάσεις και εξοπλισμό χημικής επεξεργασίας λόγω αυτών των εξαιρετικών ιδιοτήτων.
