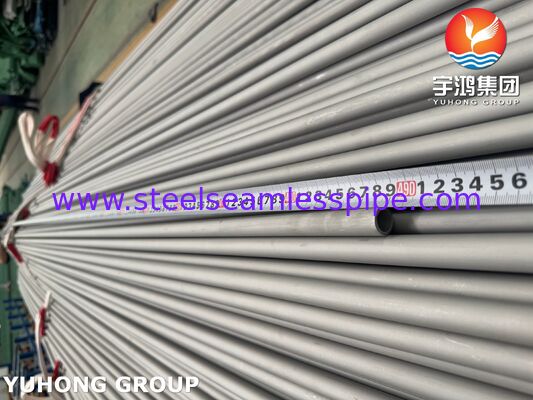

ΑΝΟΞΕΙΔΩΤΟΣ ΧΑΛΥΒΑΣ ΧΩΡΙΣ ΣΥΓΚΟΛΛΗΣΗ ΣΩΛΗΝΑΣ ASME SA213 TP347 ΣΩΛΗΝΑΣ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ
Ένας σωλήνας εναλλάκτη θερμότητας TP347 είναι ένας χωρίς συγκόλληση σωλήνας από ωστενιτικό ανοξείδωτο χάλυβα, ειδικά σχεδιασμένος για εξοπλισμό μεταφοράς θερμότητας. Είναι μια σταθεροποιημένη ποιότητα ανοξείδωτου χάλυβα 18/8 (18% Χρώμιο, 8% Νικέλιο) που περιέχει το στοιχείο Νιόβιο (Nb) ή Κολύμβιο (Cb).
Λόγω της εξαιρετικής αντοχής του στη διακοκκώδη διάβρωση και της αντοχής του σε υψηλές θερμοκρασίες, χρησιμοποιείται ευρέως σε:
- Εναλλάκτες θερμότητας κελύφους και σωλήνων
- Συμπυκνωτές
- Λέβητες και υπερθερμαντήρες
- Διυλιστήρια πετροχημικών
- Εργοστάσια παραγωγής ενέργειας
Τα κύρια πλεονεκτήματα του TP347 προέρχονται από την προσθήκη Νιόβιου (Cb), η οποία σταθεροποιεί το υλικό έναντι της "ευαισθητοποίησης".
1. Ανώτερη Αντοχή στη Διακοκκώδη Διάβρωση
- Το Πρόβλημα: Οι τυπικοί ανοξείδωτοι χάλυβες (όπως ο TP304) σχηματίζουν "καρβίδιο χρωμίου" στα όρια των κόκκων κατά τη συγκόλληση ή την έκθεση σε υψηλή θερμότητα (800-1500°F / 427-816°C). Αυτό δημιουργεί μια ζώνη αποχρωμιωμένη που σκουριάζει/ραγίζει εύκολα.
- Η Λύση TP347: Το Νιόβιο έχει μεγαλύτερη συγγένεια με τον Άνθρακα από το Χρώμιο. Συνδέεται πρώτα με τον Άνθρακα, εμποδίζοντας το Χρώμιο να σχηματίσει καρβίδια.
- Αποτέλεσμα: Ο σωλήνας διατηρεί την αντοχή του στη διάβρωση χωρίς θερμική επεξεργασία μετά τη συγκόλληση. Αυτό είναι κρίσιμο για τους εναλλάκτες θερμότητας όπου απαιτείται συγκόλληση.
2. Εξαιρετική Αντοχή σε Υψηλές Θερμοκρασίες
- Αντοχή σε ερπυσμό: Το TP347 διατηρεί υψηλότερη αντοχή υπό μακροχρόνια τάση σε υψηλές θερμοκρασίες σε σύγκριση με τον TP304 ή τον TP316L.
- Αντοχή στην οξείδωση: Μπορεί να αντέξει συνεχείς θερμοκρασίες λειτουργίας έως 1500°F (816°C) χωρίς σημαντική κλιμάκωση.
- Δομική Σταθερότητα: Δεν παραμορφώνεται εύκολα (ερπυσμός) υπό πίεση σε υψηλές θερμοκρασίες, καθιστώντας το ιδανικό για υπερθερμαντήρες και αναμορφωτές.
3. Καλές Μηχανικές Ιδιότητες
- Αντοχή εφελκυσμού: Ελάχ. 515 MPa (75.000 psi)
- Όριο διαρροής (μετατόπιση 0,2%): Ελάχ. 205 MPa (30.000 psi)
- Επιμήκυνση: Ελάχ. 35%
- Αυτές οι ιδιότητες διασφαλίζουν ότι μπορεί να χειριστεί με ασφάλεια υγρά υψηλής πίεσης.
4. Συγκολλησιμότητα
- Είναι εύκολα συγκολλήσιμος με τυπικές μεθόδους συγκόλλησης τήξης και αντίστασης.
- Επειδή είναι σταθεροποιημένος, η ζώνη που επηρεάζεται από τη θερμότητα (HAZ) της συγκόλλησης παραμένει ανθεκτική στη διάβρωση χωρίς ανόπτηση.
Θα πρέπει να επιλέξετε TP347 αντί για τυπικές ποιότητες (όπως 304 ή 316) εάν ο εναλλάκτης θερμότητας λειτουργεί υπό οποιαδήποτε από τις ακόλουθες συνθήκες:
1. Υψηλές Θερμοκρασίες: Η θερμοκρασία λειτουργίας είναι πάνω από 400°C (750°F).
2. Συγκολλητή Κατασκευή: Οι σωλήνες είναι συγκολλημένοι σε σωληνοπλάκες και δεν μπορείτε να εκτελέσετε πλήρη θερμική επεξεργασία ανόπτησης μετά.
3. Διαβρωτικά Μέσα: Το υγρό περιέχει ενώσεις που προκαλούν διακοκκώδη προσβολή (π.χ. καυτά οργανικά οξέα, νερό υψηλής καθαρότητας ή συγκεκριμένες ροές διυλιστηρίου).
4. Μακροχρόνια λειτουργία: Ο σωλήνας θα υπόκειται σε τάση για δεκαετίες σε αυξημένες θερμοκρασίες (αντοχή σε ερπυσμό).

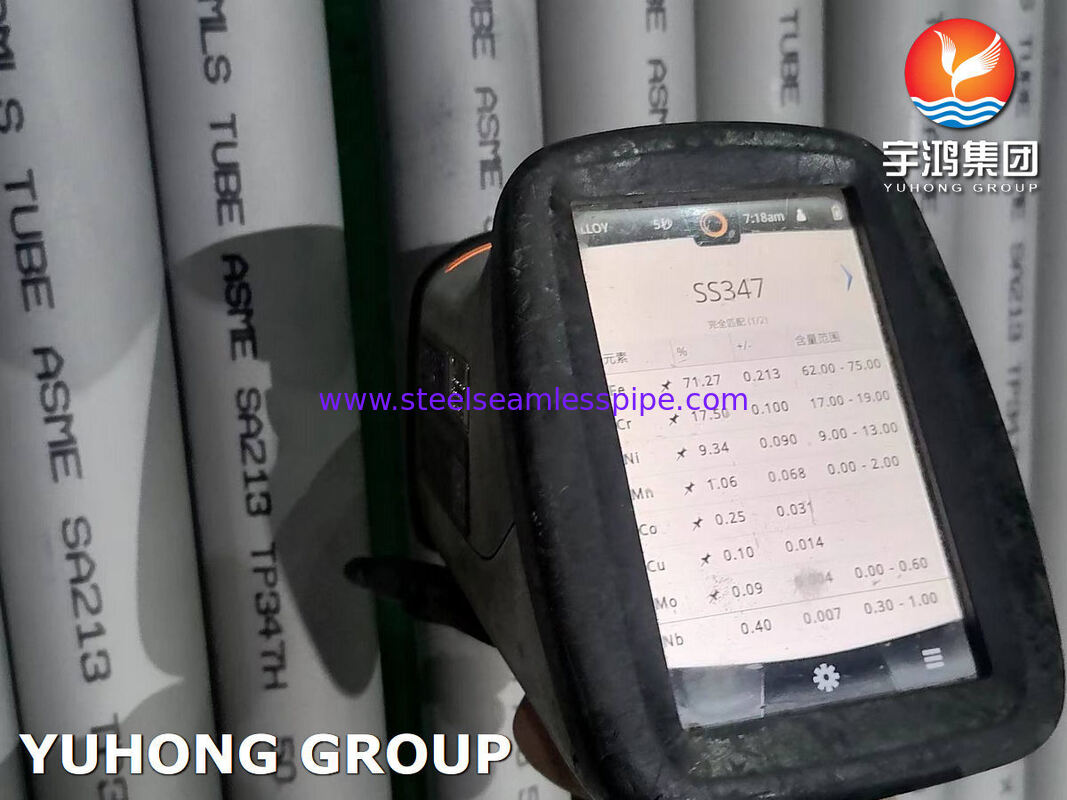

Χημική Σύνθεση Σωλήνα από Ανοξείδωτο Χάλυβα χωρίς Συγκόλληση ASTM A213 TP347
| TP347 |
Μέγιστο |
Ελάχιστο |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
– |
| P |
00.045 |
– |
| S |
00.030 |
– |
| Si |
1.00 |
– |
| Cr |
20.0 |
17.0 |
| Mo |
3 – 4 |
– |
| N |
– |
– |
| OTHER |
1.0 |
Nb=10(C+N) |
