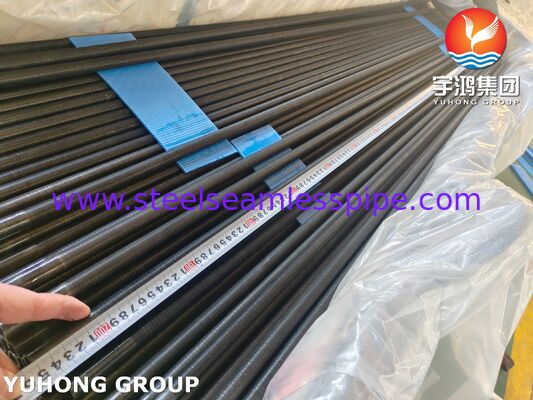

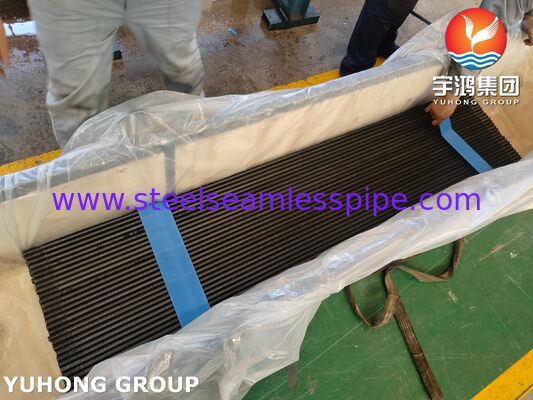

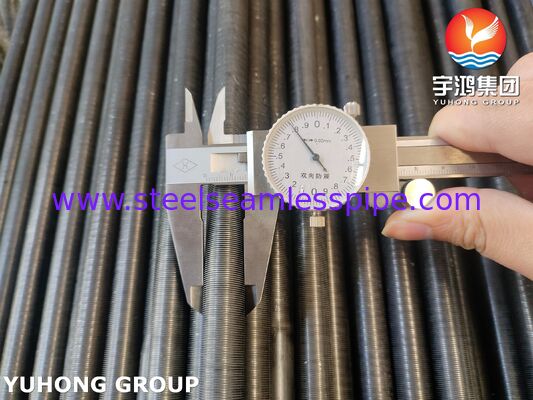

Σωλήνας με χαμηλά πτερύγια από ανθρακούχο χάλυβα ASTM A179/ASME SA179

Το Low Fin Tube είναι ένας σωλήνας εναλλάκτη θερμότητας υψηλής απόδοσης όπου η εξωτερική επιφάνεια αυξάνεται σημαντικά μέσω του σχηματισμού ενός σπειροειδούς σχεδίου χαμηλών, ενσωματωμένων πτερυγίων. Η ονομασία "A179" αναφέρεται στην προδιαγραφή του βασικού υλικού (ASTM A179 για σωλήνες από ανθρακούχο χάλυβα χωρίς συγκόλληση ψυχρής έλξης), ενώ το "Low Fin" περιγράφει τη γεωμετρία των πτερυγίων.

1. Βασικά χαρακτηριστικά κατασκευής και σχεδίασης

·Υλικό βάσης: Ο πυρήνας του σωλήνα είναι κατασκευασμένος από ASTM A179/ASME SA179, μια τυπική προδιαγραφή για άνευ ραφής σωλήνες από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα ψυχρής έλξης, γνωστοί για καλή θερμική αγωγιμότητα και συγκολλησιμότητα.

·Σχηματισμός πτερυγίων: Τα πτερύγια δεν συνδέονται αλλά σχηματίζονται ενιαία από το ίδιο το τοίχωμα του σωλήνα μέσω μιας διαδικασίας ακριβείας ψυχρής έλασης ή έλασης με αυλάκωση. Αυτό δημιουργεί ένα άνευ ραφής, μεταλλουργικά συνδεδεμένο πτερύγιο με εξαιρετική αντοχή.

·Γεωμετρία "χαμηλού πτερυγίου":

  ·Ύψος πτερυγίου: Τυπικά χαμηλό, που κυμαίνεται από 0,8 mm έως 1,5 mm (0,03" έως 0,06").

  ·Πυκνότητα πτερυγίων: Υψηλή, συνήθως 19 έως 40 πτερύγια ανά ίντσα (fpi).

  ·Αποτέλεσμα: Αυτός ο σχεδιασμός αυξάνει την εξωτερική επιφάνεια κατά έναν παράγοντα 2,5 έως 4 φορές σε σύγκριση με έναν απλό σωλήνα ίδιας διαμέτρου, ενώ διατηρεί ένα συμπαγές συνολικό περίβλημα.

2. Πρωτογενή Πλεονεκτήματα

·Βελτιωμένη μεταφορά θερμότητας: Βελτιώνει δραματικά τον συντελεστή μεταφοράς θερμότητας από την πλευρά του κελύφους σε έναν εναλλάκτη θερμότητας κελύφους και σωλήνα. Είναι το πιο αποτελεσματικό όταν η θερμική αντίσταση βρίσκεται στο εξωτερικό του σωλήνα.

·Συμπαγής και απόδοση χώρου: Επιτυγχάνει πολύ υψηλότερη απόδοση θερμότητας στην ίδια διάμετρο κελύφους σε σύγκριση με τους απλούς σωλήνες ή επιτρέπει έναν μικρότερο, πιο οικονομικό εναλλάκτη για την ίδια εργασία.

·Αντοχή σε ρύπανση: Το προφίλ συνεχούς πτερυγίου μπορεί να είναι λιγότερο επιρρεπές σε ορισμένους τύπους ρύπανσης από τους απλούς σωλήνες και είναι ευκολότερο να καθαριστεί από τους σωλήνες με ψηλά πτερύγια.

·Αποδοτικότητα υλικού: Παρέχει περισσότερη επιφάνεια μεταφοράς θερμότητας ανά κιλό υλικού από έναν απλό σωλήνα.

·Απευθείας αντικατάσταση: Η διάμετρος της ρίζας (η διάμετρος στη βάση του πτερυγίου) είναι τυπικά σχεδιασμένη για να ταιριάζει με την εξωτερική διάμετρο ενός τυπικού απλού σωλήνα, επιτρέποντάς του να χρησιμοποιεί τα ίδια φύλλα σωλήνα, διαφράγματα και κελύφη.

3. Τυπικές εφαρμογές

Οι σωλήνες χαμηλού πτερυγίου A179/SA179 είναι ιδανικοί όπου το υγρό σε tΗ πλευρά του κελύφους έχει σημαντικά χαμηλότερο συντελεστή μεταφοράς θερμότητας από το ρευστό μέσα στο σωλήνα.

·Εναλλάκτες θερμότητας Shell-and-Tube:

  ·Υγρή ψύξη/εξάτμιση: Υδρογονάνθρακες, διαλύτες ή υγρά υψηλού ιξώδους από την πλευρά του κελύφους που ψύχονται ή συμπυκνώνονται με νερό/ατμό μέσα στους σωλήνες.

  ·Intercoolers & Aftercoolers: Ψύξη πεπιεσμένου αέρα ή αερίου.

·Ψυκτικό συγκρότημα και εξατμιστές ψύξης: Όπου εξατμίζεται το ψυκτικό στην πλευρά του κελύφους με πτερύγια.

·Συστήματα Ανάκτησης Θερμότητας.
