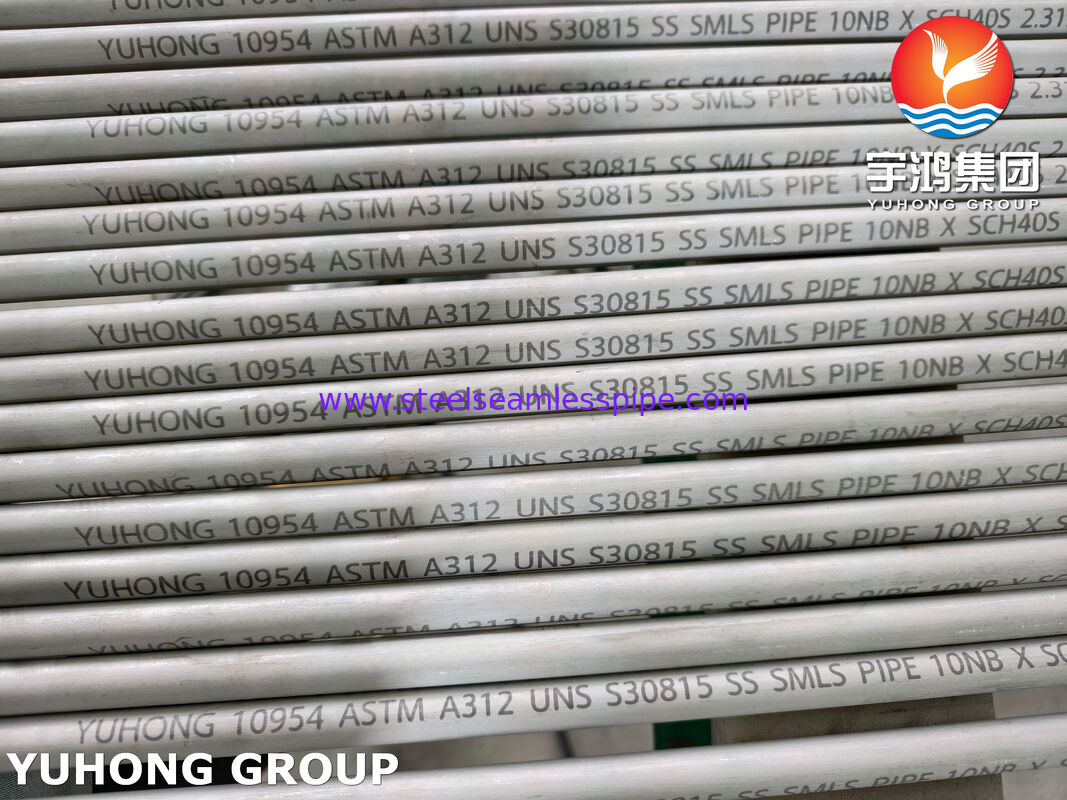

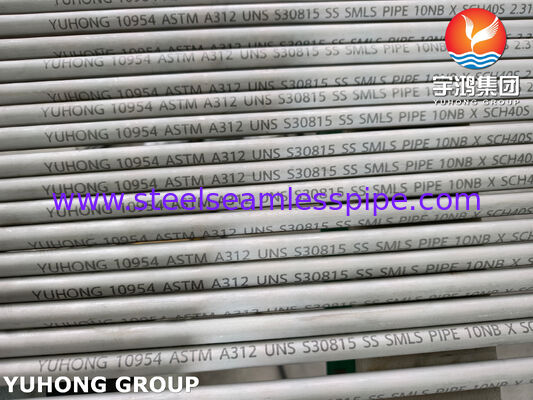

Σωλήνας από χάλυβα χωρίς συγκόλληση ASTM A312 UNS S30815 - Σωλήνας ανθεκτικός σε υψηλές θερμοκρασίες & οξείδωση
Σωλήνας από χάλυβα χωρίς συγκόλληση ASTM A312 UNS S30815 - Σωλήνας ανθεκτικός σε υψηλές θερμοκρασίες & οξείδωση για εναλλάκτες θερμότητας, φούρνους και πετροχημικές εφαρμογές | Yuhong Group
Ηγετική θέση στον κλάδο & Βασικές δυνατότητες εφοδιασμού
Η Yuhong Group Co., Ltd. λειτουργεί ως εξειδικευμένος κατασκευαστής κρίσιμου εξοπλισμού μεταφοράς θερμότητας και εξαρτημάτων συγκράτησης πίεσης. Η εγκατάστασή μας διαθέτει πιστοποιήσεις ASME U, CTI και TS για δοχεία πίεσης, υποστηρίζοντας την παραγωγή εναλλακτών θερμότητας τύπου κέλυφος και σωλήνα, ψυκτών αέρα και φούρνων με καύσιμο. Αναγνωριζόμαστε για την τεχνική μας αυθεντία σε εφαρμογές σωλήνων εναλλακτών θερμότητας υψηλής θερμοκρασίας — ιδιαίτερα σε τμήματα μετατροπής φούρνων διυλιστηρίων, εξόδους αναμορφωτών και υπηρεσίες πυρόλυσης αιθυλενίου, όπου η αξιοπιστία των σωλήνων επηρεάζει άμεσα τον χρόνο λειτουργίας της μονάδας.
Πέρα από την παροχή τελικών σωλήνων, παρέχουμε ολοκληρωμένες υπηρεσίες κατασκευής συστοιχιών, συμπεριλαμβανομένης της κάμψης σε σχήμα U, της πτερυγίωσης και της πλήρους κατασκευής ελασμάτων σωλήνων / διαφραγμάτων / καναλιών. Αυτό επιτρέπει τον αυστηρό έλεγχο των διαστασιακών διεπαφών από τον σωλήνα έως την πλήρη συστοιχία εναλλάκτη.

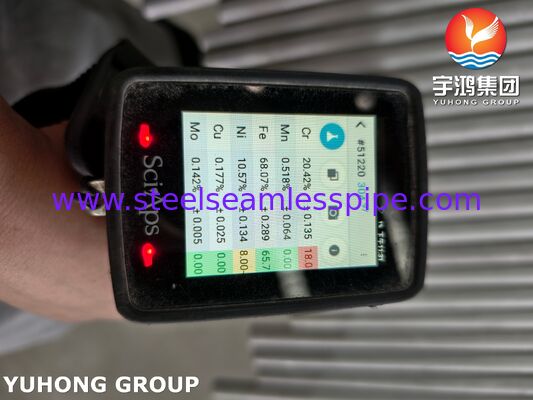

Χημική Σύνθεση (ASTM A312 UNS S30815)
Η αντοχή του κράματος σε αυξημένες θερμοκρασίες και η αντοχή στην οξείδωση προέρχονται από την ελεγχόμενη ισορροπία χρωμίου, νικελίου και αζώτου με προσθήκες σπάνιων γαιών. Η σύνθεση συμμορφώνεται αυστηρά με τις απαιτήσεις του Πίνακα 1 του ASTM A312.
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
0.05 - 0.10 |
| Μαγγάνιο (Mn) |
≤ 2.00 |
| Φώσφορος (P) |
≤ 0.045 |
| Θείο (S) |
≤ 0.030 |
| Πυρίτιο (Si) |
1.40 - 2.00 |
| Χρώμιο (Cr) |
20.0 - 22.0 |
| Νικέλιο (Ni) |
10.0 - 12.0 |
| Άζωτο (N) |
0.14 - 0.20 |
| Κέριο (Ce) |
0.03 - 0.08 |
| Σίδηρος (Fe) |
Υπόλοιπο |
Απαιτήσεις Κατασκευής & Πρωτόκολλο Δοκιμών
Σύμφωνα με το ASTM A312, οι σωλήνες S30815 χωρίς συγκόλληση παράγονται με διαδικασίες θερμής ή ψυχρής τελικής επεξεργασίας. Οι ακόλουθοι έλεγχοι είναι υποχρεωτικοί:
- Θερμική επεξεργασία: Ανόπτηση σε διάλυμα στους 1040-1150°C ακολουθούμενη από ταχεία ψύξη για τη διατήρηση της πλήρως ωστενιτικής δομής και του αζώτου σε στερεό διάλυμα.
- Δοκιμή σύμφωνα με το πρότυπο: Δοκιμή ισοπέδωσης, δοκιμή φλάντζας (για μεγέθη ≤ NPS 6), δοκιμή σκληρότητας και υδροστατική δοκιμή (ή μη καταστροφική ηλεκτρική δοκιμή σύμφωνα με το ASTM E213/E309) εκτελούνται σε κάθε σωλήνα.
- Ανοχές διαστάσεων: Η εξωτερική διάμετρος, το πάχος τοιχώματος και η ευθύτητα ελέγχονται σύμφωνα με τους Πίνακες 3 και 4 του ASTM A312 για να διασφαλιστεί η εφαρμογή με τις οπές των ελασμάτων σωλήνων και τα στηρίγματα των διαφραγμάτων.
Κρίσιμη σημείωση διαδικασίας: Η μετα-διαμόρφωση (κάμψη σε σχήμα U) απαιτεί εκ νέου ανόπτηση σε διάλυμα, εκτός εάν εκτελείται στην πλήρως ανόπτηση κατάσταση και με ακτίνα κάμψης ≥ 3× O.D., σύμφωνα με τους αναγνωρισμένους κανόνες δοχείων πίεσης. Η εσωτερική μας λειτουργία κάμψης ελέγχει την ωοειδότητα και τη μείωση του πάχους του τοιχώματος εντός των επιτρεπόμενων ορίων του ASME Section VIII.
Συμπληρωματικές Δυνατότητες Κατασκευής & Βαθμοί Υλικών
Παρέχουμε σωλήνες S30815 ενσωματωμένους με συμπληρωματικά εξαρτήματα:
| Εξάρτημα |
Συμβατότητα Υλικών & Βαθμοί |
| Ελάσματα σωλήνων / Διαφράγματα |
Πλάκα SA-240 304/304L, 316/316L, ή S30815 |
| Κανάλια / Κεφαλές |
SA-516 Gr.70 (ανθρακούχος χαμηλής θερμοκρασίας) ή SA-240 304H |
| Συνδέσεις & Φλάντζες |
A182 F304/F316 - συγκολλημένες ή σφυρηλατημένες |
| Σωλήνες σε σχήμα U |
S30815, 304H, 321H, 347H, Κράμα 800H/825 |
Όλα τα συμπληρωματικά εξαρτήματα σχεδιάζονται σύμφωνα με τα ίδια πρότυπα ASTM/ASME για την αποφυγή γαλβανικής ή θερμικής διαστολής σε αυξημένες θερμοκρασίες λειτουργίας.
Σενάρια Εφαρμογής
Αυτός ο σωλήνας χωρίς συγκόλληση έχει σχεδιαστεί για συνεχή λειτουργία σε:
- Σπείρες ακτινοβολίας και μετατροπής σε φούρνους / φούρνους με καύσιμο - φούρνοι διεργασιών, σωλήνες αναμορφωτών, σπείρες πυρόλυσης.
- Εναλλάκτες θερμότητας τύπου κέλυφος και σωλήνα - όπου η θερμοκρασία εισόδου της διεργασίας υπερβαίνει τους 650°C.
- Συστοιχίες ψύκτης αέρα - σε υπηρεσίες συμπύκνωσης κεφαλής υψηλής θερμοκρασίας.
- Μονάδες ανάκτησης απορριπτόμενης θερμότητας - συμπεριλαμβανομένων σωλήνων pigtail και θερμοζευγών.
Τεχνικά Πλεονεκτήματα, Βασικά Χαρακτηριστικά & Προσαρμοσμένες Υπηρεσίες
- Αντοχή στην οξείδωση: Η προσθήκη Si και Ce προάγει μια σφιχτά προσκολλημένη κλίμακα οξειδίου, μειώνοντας την αποκόλληση κατά τη διάρκεια θερμικών κύκλων (δοκιμασμένο σύμφωνα με το ASTM G54 στους 1100°C).
- Αντοχή ερπυσμού: Η λεπτή διασπορά νιτριδίων παρέχει υψηλότερη τάση θραύσης 10⁵ ωρών σε σύγκριση με το 304H στη ζώνη 650-900°C.
- Δυνατότητα κατασκευής: Εξαιρετικό για θερμή κάμψη, ψυχρή έλξη και συγκόλληση (GTAW με αντίστοιχο υλικό πλήρωσης ER308LSi).
- Προσαρμοσμένες υπηρεσίες: Προσφέρουμε κοπή σε σταθερό μήκος, κάμψη σε σχήμα U με ακτίνα προσαρμοσμένη σε TEMA R/C/B, και παθητικοποίηση με αμμοβολή / αποξείδωση για βελτιωμένη καθαριότητα.
Συχνές Ερωτήσεις (FAQ)
Ε: Ποια είναι η μέγιστη συνεχής θερμοκρασία λειτουργίας για σωλήνα χωρίς συγκόλληση S30815;
Α: Σε οξειδωτικές ατμόσφαιρες, λειτουργία έως 1150°C διακοπτόμενα, και 1100°C συνεχώς, υπό την προϋπόθεση ότι η τάση του τοιχώματος του σωλήνα παραμένει κάτω από την επιτρεπόμενη τάση ASME για αυτόν τον βαθμό.
Ε: Πώς συγκρίνεται το S30815 με το 304H για υπηρεσίες εναλλάκτη θερμότητας;
Α: Το S30815 προσφέρει ανώτερη αντοχή στην οξείδωση και υψηλότερη αντοχή σε υψηλή θερμοκρασία λόγω της υψηλότερης περιεκτικότητάς του σε Si και N. Προτιμάται όπου ο ερπυσμός σε υψηλή θερμοκρασία αποτελεί σχεδιαστικό μέλημα, ενώ το 304H παραμένει κατάλληλο για εργασίες μέσης θερμοκρασίας χαμηλότερου κόστους.
Ε: Απαιτεί το UNS S30815 θερμική επεξεργασία μετά τη συγκόλληση (PWHT);
Α: Όχι - λόγω της πλήρως ωστενιτικής του δομής και του ελεγχόμενου επιπέδου φερρίτη (< 5 FN), το PWHT δεν επιβάλλεται από το ASTM ή το ASME για τις περισσότερες υπηρεσίες, αλλά συνιστάται η κανονικοποίηση μετά από βαριά ψυχρή διαμόρφωση.
