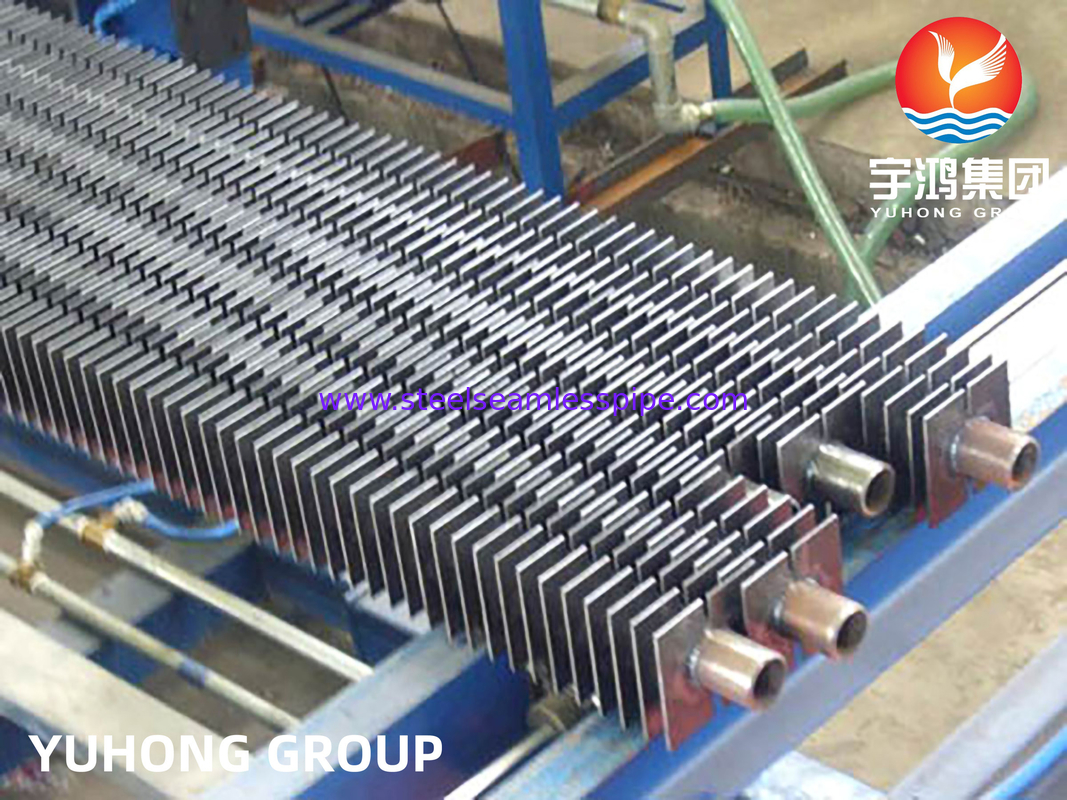

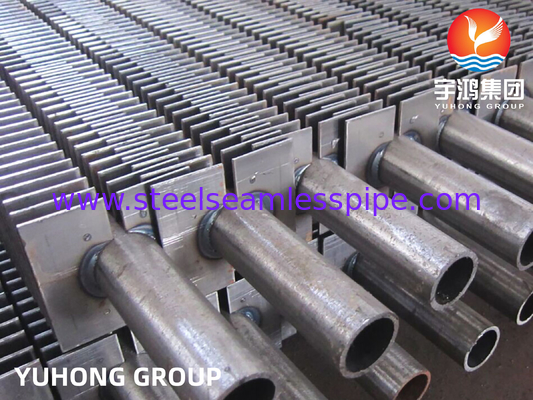

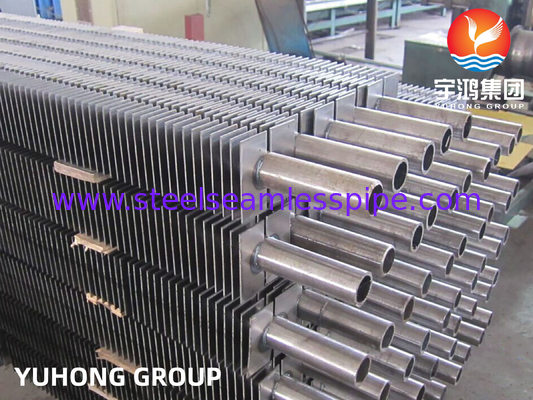

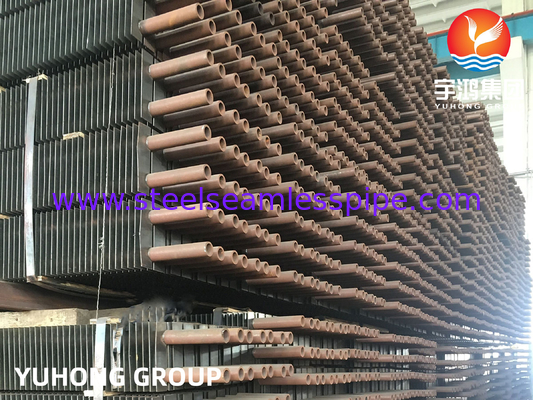

Τετράγωνος φτερωτός σωλήνας
Ο ορθογώνιος φτερωτός σωλήνας είναι μια σωληνιακή δομή που βελτιώνει την αποτελεσματικότητα της μεταφοράς θερμότητας προσθέτοντας ορθογώνια πτερύγια στην εξωτερική επιφάνεια.Τα ακόλουθα είναι τα βασικά χαρακτηριστικά της, εφαρμογές και σημεία σχεδιασμού:
1Βασική δομή και χαρακτηριστικά
Βάση σωλήνα
Συνήθως ένας μεταλλικός σωλήνας (όπως χαλκός, αλουμίνιο, ανοξείδωτο χάλυβα), το σχήμα μπορεί να είναι στρογγυλός σωλήνας, επίπεδος σωλήνας ή ορθογώνιος σωλήνας.
Πτερύγια
Στρογγυλοειδείς λεπτές πλάκες συγκολλημένες, εκχυλισμένες ή τυλιγμένες στο εξωτερικό τοίχωμα του σωλήνα για να αυξηθεί η επιφάνεια διάσπασης θερμότητας (έως 5-20 φορές την επιφάνεια του υπόγειου σωλήνα).
Γεωμετρικά χαρακτηριστικά
Σχήμα πτερυγίου: ορθογώνια, ευθεία ή διαχωρισμένη διάταξη.
Διαχωρισμός πτερύγων: βελτιστοποιημένη σχεδίαση σύμφωνα με τις ιδιότητες του υγρού (όπως αέρας, καυσαερίων) για την αποφυγή συσσώρευσης σκόνης ή απόφραξης.
Υψόμετρο πτερυγίου: επηρεάζει την απόδοση μεταφοράς θερμότητας και την πτώση πίεσης (συνήθως 5-30 mm).
2Βασικά πλεονεκτήματα
Αποδοτική μεταφορά θερμότητας: τα πτερύγια διευρύνουν σημαντικά την περιοχή μεταφοράς θερμότητας, ειδικά κατάλληλα για ανταλλαγή θερμότητας αερίου-ρευστότητας (όπως ψυγεία αέρα).
Συγκινητική δομή: επίτευξη υψηλής αποδοτικότητας ανταλλαγής θερμότητας σε περιορισμένο χώρο και μείωση του μεγέθους του εξοπλισμού.
Δυνατότητα κατά της μόλυνσης: Τα ορθογώνια πτερύγια έχουν μεγαλύτερο κενό και είναι ευκολότερο να καθαρίζονται από τα σπειροειδή πτερύγια (κατάλληλα για σκόνη και υγρά υψηλής ιξώτικότητας).
Ευέλικτη προσαρμογή: Οι παραμέτροι των πτερυγίων (ύψος, πάχος, απόσταση) μπορούν να ρυθμίζονται σύμφωνα με τις συνθήκες εργασίας.
3. Διαδικασία παραγωγής
Σχηματισμός με εκτόξευση: Ο σωλήνας αλουμινίου και τα πτερύγια εκτόξευσης είναι ένα, με υψηλή αντοχή και χαμηλή θερμική αντίσταση επαφής (συνήθως χρησιμοποιείται σε συμπυκνωτές κλιματισμού).
Ζύγιση/συναρμολόγηση: Τα πτερύγια και οι σωλήνες βάσης συνδέονται με συγκόλληση υψηλής συχνότητας ή συγκόλληση με λέιζερ (κατάλληλο για υλικά από ανοξείδωτο χάλυβα και χαλκό).
Τύπωση: Η μεταλλική ταινία τυλίγεται σπειροειδώς και συγκολλείται στο σωλήνα βάσης (χαμηλό κόστος, αλλά κακή αντοχή σε θερμοκρασίες).
4Τυπικά σενάρια εφαρμογής
Θέρμανση, εξαερισμός και κλιματισμός
Ανταλλαγή θερμότητας μεταξύ ψυκτικού αέρα και κλιματισμού σε συμπυκνωτές, εξατμιστές και μονάδες καθαρού αέρα.
Ανακύκλωση θερμότητας βιομηχανικών αποβλήτων
Ανακύκλωση θερμότητας από τα απόβλητα καυσαερίων λέβητα, ψύξη χημικού αντιδραστήρα.
Ηλεκτρική ενέργεια
Ψύξη εισόδου αεριοστρόβιλου, νησί ψύξης αέρα σταθμού παραγωγής ενέργειας.
Μεταφορές
Σύστημα ψύξης μπαταρίας νέων ενεργειακών οχημάτων, ψυγείο μηχανής.
5- Σχεδιαστικές εκτιμήσεις και επιλογή
Ιδιότητες υγρών
Από την πλευρά του αερίου: απαιτείται μεγάλη επιφάνεια πτερυγίου (χαμηλή θερμική αγωγιμότητα), όπως ψυγείο αέρα.
Πλασματική πλευρά: χαμηλή ζήτηση πτερύγων, επικεντρώστε στην βελτιστοποίηση του ρυθμού ροής στον σωλήνα (όπως η ανταλλαγή θερμότητας σωλήνα νερού).
Έλεγχος της πτώσης πίεσης: Τα πολύ πυκνά πτερύγια θα αυξήσουν την αντίσταση της ροής αέρα και η απόδοση και η κατανάλωση ενέργειας πρέπει να είναι ισορροπημένες.
Επιλογή υλικού
Αντίσταση στη διάβρωση: Τα σωλήνες χαλκού-νικελίου και του τιτανίου χρησιμοποιούνται συχνά σε θαλάσσια περιβάλλοντα.
Περιβάλλον υψηλών θερμοκρασιών: ανοξείδωτο χάλυβα ή αλουμινωμένο χάλυβα.
Καθαρότητα και συντήρηση: Τα σκονισμένα περιβάλλοντα (όπως οι λέβητες) απαιτούν μεγαλύτερη απόσταση από τα πτερύγια ή μια αποσυναρμολογήσιμη δομή.
| Τύπος |
Περιγραφή |
Βάση σωλήνα |
Προδιαγραφή πτερυγίου (mm) |
| Υπερβολική δόση (mm) |
Σφαιρίδιο πτερυγίου |
Υψόμετρο πτερυγίου |
Σφιχτό πτερύγιο |
| Ενσωματωμένο |
Τύπος φτερωτών σωλήνων G |
16-63 |
2.1-5 |
< 17 |
-Τίποτα.4 |
| Άλλες συσκευές |
Μεταλλικά συνδυασμένα μεμονωμένων μετάλλων |
8-51 |
1.6-10 |
< 17 |
0.2-0.4 |
| Τύπος φτερωτών σωλήνων τύπου T |
10-38 |
0.6-2 |
< 1.6 |
-Τίποτα.3 |
| Τύποι από μπαμπού, κυματοειδή |
16-51 |
8-30 |
< 2.5 |
/ |
| Τραύμα |
Τύπος φτερούγων I/kl/ll |
16-63 |
2.1-5 |
< 17 |
-Τίποτα.4 |
| Διάταξη |
Σωλήνες πτερυγίων |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Τύπος U |
Τύπος U |
16-38 |
/ |
/ |
/ |
| Εξεργασία με συγκόλληση |
Τύπος πτερυγίου συγκόλλησης HF |
16-219 |
3-25 |
5-30 |
0.8-3 |
| Τύπος φτερωτών σωλήνων H/HH |
25-63 |
8-30 |
< 200 |
1.5-3.5 |
| Τύπος με σφραγισμένο πτερύγιο |
25-219 |
8-30 |
5-35 |
φ5-20 |
Επιθεώρηση και δοκιμές
Επιθεώρηση χημικής σύνθεσης,
Δοκιμή μηχανικών ιδιοτήτων ((Δυνατότητα τράβηξης, αντοχή στην απόδοση, επιμήκυνση, φλεγόμενο, επίπεδο, σκληρότητα, δοκιμή κρούσης),
Δοκιμή επιφάνειας και διαστάσεων,
Μη καταστροφική δοκιμή,
