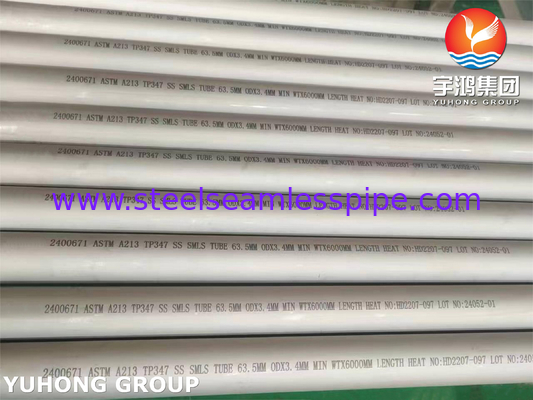

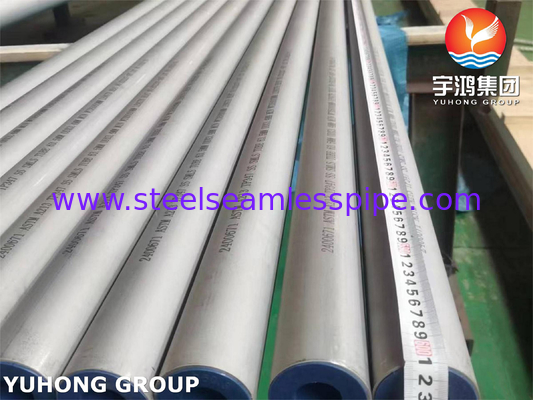

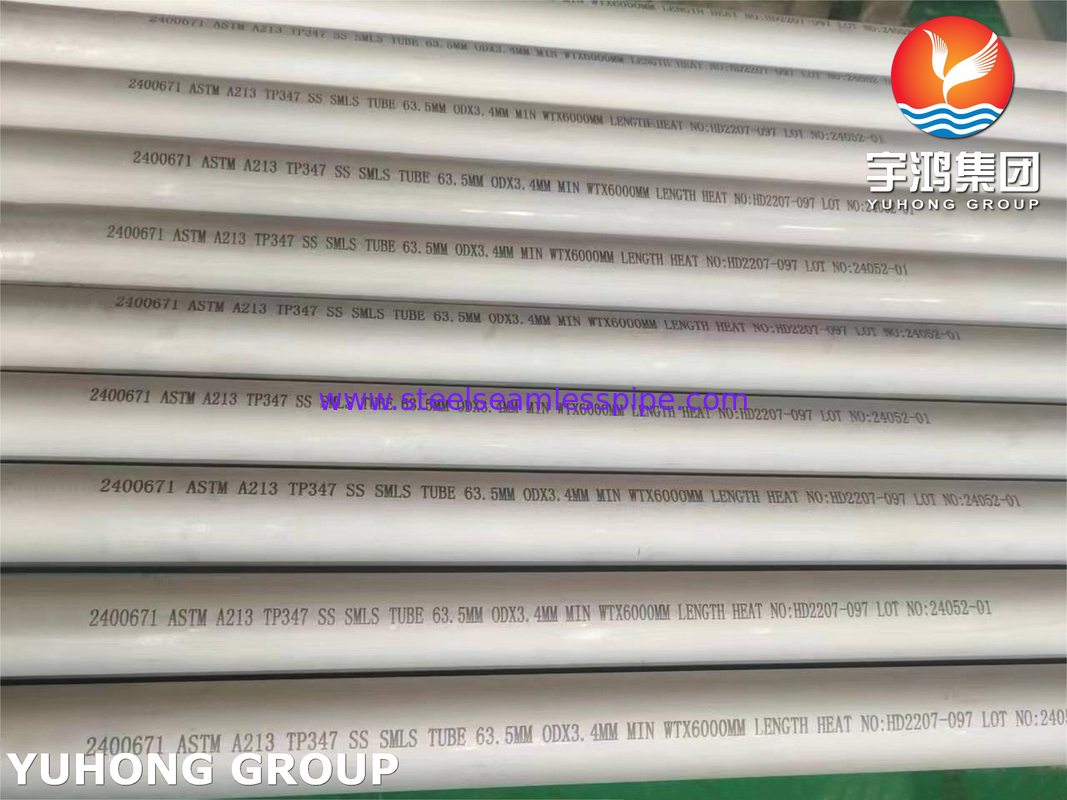

Χωρίς συγκόλληση σωλήνες ASTM A213 TP347 για περιβάλλον υψηλής θερμοκρασίας

ΑΣTM A213 TP347

Το ASTM A213 TP347 ((UNS 34700) σωλήνα από ανοξείδωτο χάλυβα είναι ένας σωλήνας από ανοξείδωτο χάλυβα austenitic υψηλού κράματος, σχεδιασμένος για υψηλή θερμοκρασία, υψηλή πίεση και ανθεκτικό στη διάβρωση

Το περιβάλλον, που χρησιμοποιείται ευρέως στους τομείς της ενέργειας, της χημικής και του πετρελαίου.

1Ιδιότητες του υλικού του TP347

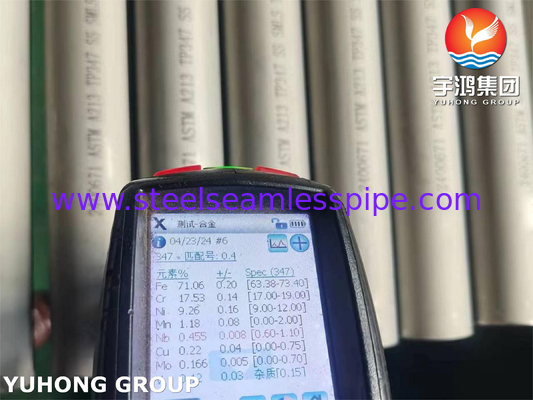

1.1 Χημική σύνθεση

Βασικά συστατικά (τυπικές τιμές, μονάδα: wt%):

Χρώμιο (Cr): 17-19%

Παρέχει αντοχή στην οξείδωση και στην διάβρωση.

Νικέλιο (Ni): 9-13%

Σταθεροποιεί τη δομή της αυστενίτης, ενισχύει την αντοχή και την αντοχή σε υψηλές θερμοκρασίες.

Νιόβιο (Nb): ≥ 10 × περιεκτικότητα σε άνθρακα

Συνδυάζεται με άνθρακα για να σχηματίσει σταθερό καρβίδιο νιοβίου (NbC), αποτρέπει την προσάκρυνση του καρβιδίου του χρωμίου και αποτρέπει τη διασωματική διάβρωση.

Άνθρακας (C): ≤ 0,08%

Ελέγξτε την περιεκτικότητα σε άνθρακα για να μειώσετε τον κίνδυνο ευαισθητοποίησης.

Άλλα στοιχεία: Μαγγάνιο (Mn≤2%), Σιλικόνιο (Si≤1%), Φώσφορος (P≤0,045%), Θείο (S≤0,03%).

1.2 Αντίσταση στη διάβρωση

Αντιδιασωματική διάβρωση: Η προσθήκη νιοβίου εμποδίζει αποτελεσματικά την κατάπτωση του καρβιδίου του χρωμίου κατά τη συγκόλληση ή υψηλή θερμοκρασία (450-850°C) και

αποφεύγει τη διάβρωση που προκαλείται από την εξάντληση του χρωμίου στα όρια των κόκκων.

Αντίσταση στην οξείδωση: Σε περιβάλλοντα οξείδωσης υψηλής θερμοκρασίας (όπως οι λέβητες), σχηματίζεται ένα πυκνό στρώμα οξειδίου του χρωμίου στην επιφάνεια, και η οξείδωση

Η θερμοκρασία αντίστασης μπορεί να φτάσει τους 870°C.

Αντίσταση στα οξέα: Δραστηριάζει καλά στο νιτρικό οξύ, τα οργανικά οξέα και τα αδύναμα αλκαλικά μέσα, αλλά θα πρέπει να χρησιμοποιείται με προσοχή στα ισχυρά μειωτικά οξέα (όπως το υδροχλωρικό οξύ).

2Μηχανικές ιδιότητες του ASTM A213 TP347

Δυνατότητα τέντωσης: ≥ 515 MPa

Δυνατότητα ισχύος: ≥205 MPa

Επεκτάσεις: ≥35% (μήκος μετρήματος 50 mm)

Σκληρότητα: ≤ 90 HRB (σκληρότητα Rockwell)

Υψηλές θερμοκρασιακές επιδόσεις: διατηρεί καλή αντοχή στην έλξη και αντοχή σε θερμοκρασία 600-800 °C.

3Τομείς εφαρμογής του σωλήνα ASTM A213 TP347

3.1 Βιομηχανία ενέργειας

Σωλήνες λέβητα και σωλήνες υπερθέρμανσης: χρησιμοποιούνται για σωλήνες ατμού υψηλής θερμοκρασίας και υψηλής πίεσης σε θερμοηλεκτρικούς σταθμούς.

Ανταλλάκτες θερμότητας: ανθεκτικοί στην οξείδωση και στην θερμική κόπωση σε συστήματα ανάκτησης καυσαερίων υψηλής θερμοκρασίας.

3.2 Πετροχημικά

Σωλήνες κρέικς: αντέχουν σε υδρογονανθράκη υψηλής θερμοκρασίας σε μονάδες κρέικς αιθυλενίου.

Εξοπλισμός καταλυτικής αναμόρφωσης: ανθεκτικός σε διαβρωτικά περιβάλλοντα που περιέχουν ιόντα θείου και χλωριούχου.

3.3 Τροφίμα και φαρμακευτικά προϊόντα

Υγιεινές σωλήνες: επειδή δεν υπάρχει κίνδυνος διάβρωσης από ευαισθητοποίηση, πληρούν τα πρότυπα υγιεινής του FDA και χρησιμοποιούνται για τη μεταφορά υγρών υψηλής καθαρότητας.

3.4 Άλλα πεδία

Πυρηνικά εργοστάσια: αδιάβροχοι σωλήνες για συστήματα δευτερογενών κυκλωμάτων.

Συστήματα εξάτμισης αυτοκινήτων: αντοχή στη διάβρωση των καυσαερίων υψηλής θερμοκρασίας.

4Κατασκευή και πρότυπα της ASTM A213

4.1 Πρότυπα εφαρμογής

ASTM A213: Προδιαγραφή για αδιάβροχους σωλήνες από ψυχρό τραβηγμένο ή ζεστό ελαστικό austenitic χάλυβα.

Η ASME SA213 είναι ισοδύναμο πρότυπο για λέβητες και δοχεία υπό πίεση.

Άλλα πρότυπα:

EN 10216-5 (Ευρωπαϊκό Πρότυπο)

JIS G3463 (Ιαπωνικό πρότυπο)

GB/T 5310 (κινεζικό πρότυπο).

4.2 Διαδικασία παραγωγής

Ζεστή έλαση/ψυχρή έλαση: Η ακρίβεια των διαστάσεων ελέγχεται με διαδικασία ζεστή έλαση ή ψυχρή έλαση.

Επεξεργασία με διάλυμα: Γρήγορη ψύξη (σβήσιμο νερού) μετά την θέρμανση σε 1040-1150 °C για την εξάλειψη της πίεσης επεξεργασίας και την ομοιογενοποίηση της δομής.
