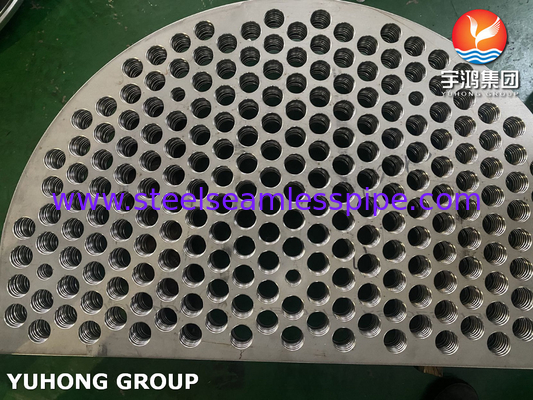

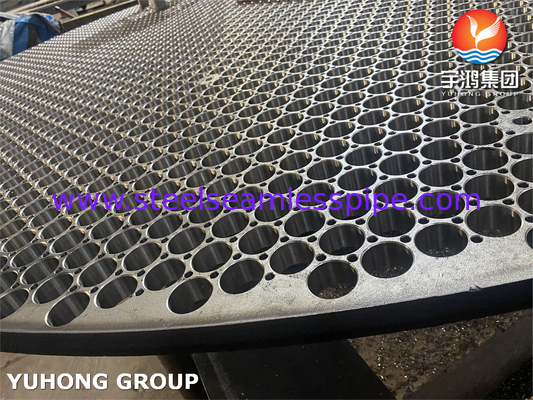

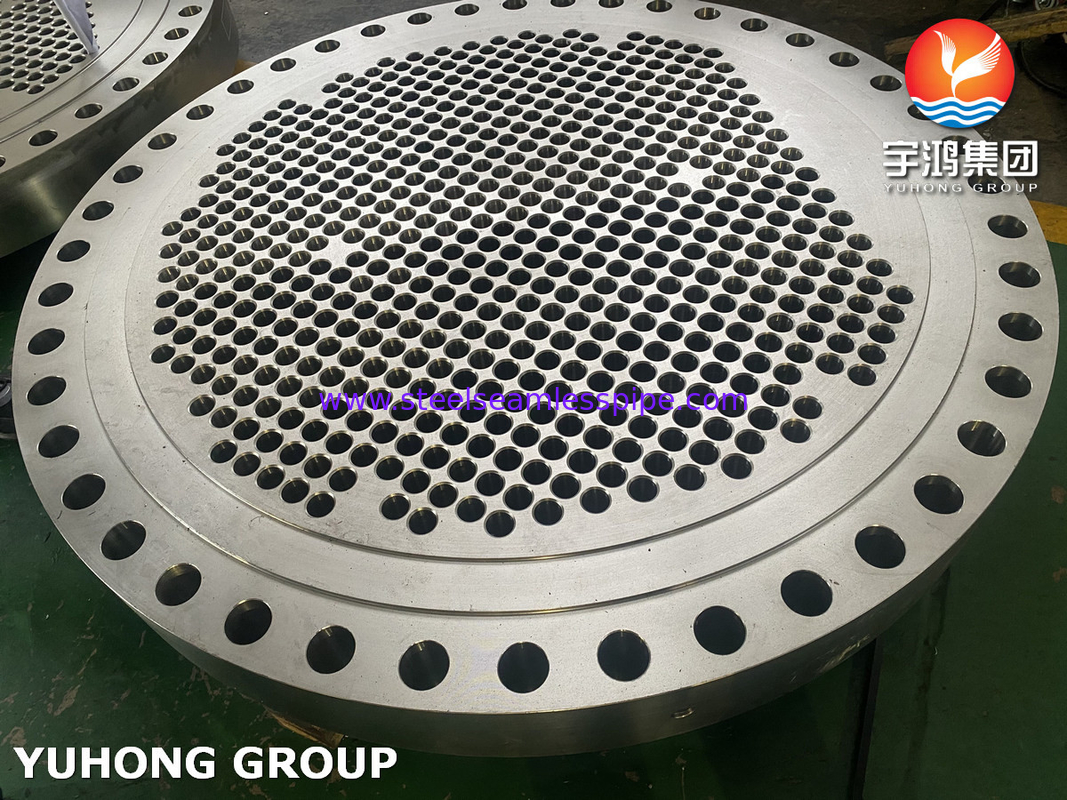

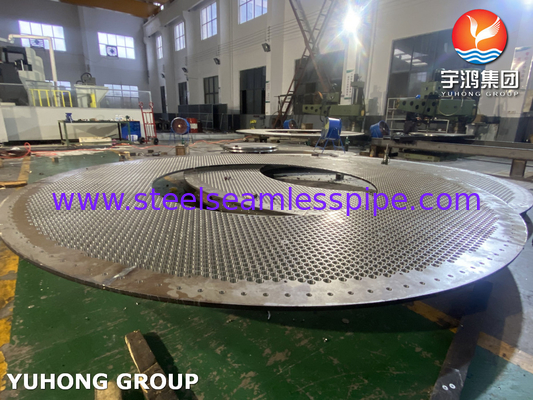

Ατσάλινη φέτα και φύλλο σωλήνα για χέλους και σωλήνες ανταλλακτών θερμότητας

Μπόφλ καιΣχήμα σωλήνα που χρησιμοποιείται σε ανταλλακτές θερμότητας

Τι είναι το tube sheet;

Ένα φύλλο σωλήνα είναι μια πλάκα που χρησιμοποιείται για να στηρίξει τους σωλήνες σε έναν εναλλάκτη θερμότητας.Το φύλλο του σωλήνα είναι μια κυκλική πλάκα που είναι διατρημένη έτσι ώστε οι σωλήνες μπορούν να χωρέσουν μέσα από τα ανοίγματα.

Οι βαφλίδες και τα φύλλα σωλήνων αποτελούν και τα δύο κρίσιμα συστατικά των ανταλλακτών θερμότητας, αλλά εξυπηρετούν διαφορετικούς σκοπούς και βρίσκονται σε διαφορετικά μέρη του εξοπλισμού.

Το φύλλο σωλήνα είναι μια επίπεδη πλάκα με τρύπες που χρησιμοποιούνται για να υποστηρίξουν και να σταθεροποιήσουν σωλήνες σε θέση μέσα σε ένα κέλυφος και εναλλάκτη θερμότητας σωλήνων.
Το φύλλο του σωλήνα διαχωρίζει τα δύο υγρά που πρέπει να θερμαίνονται ή να ψύχονται μεταξύ τους.
Η κύρια λειτουργία του είναι να παρέχει δομική ακεραιότητα και να κρατά τους σωλήνες στη θέση τους, εξασφαλίζοντας ότι δεν υπάρχει ανάμειξη μεταξύ των δύο υγρών.

Οι βαφλίδες είναι συνήθως εγκατεστημένες στο εσωτερικό του κέλυφου ενός θερμοανταλλάκτη κέλυφου και σωλήνα. Είναι πλάκες ή τμήματα που τοποθετούνται κάθετα προς την κατεύθυνση ροής του υγρού στην πλευρά του κέλυφου.

Ο κύριος σκοπός τους είναι να κατευθύνουν την ροή του υγρού από την πλευρά του κέλυφου μέσα από τους σωλήνες πολλές φορές,βελτίωση της αποδοτικότητας μεταφοράς θερμότητας με την αύξηση της αναταραχής και τη μείωση των νεκρών ζωνών όπου η μεταφορά θερμότητας θα ήταν ελάχιστη.

Τα βαφέλ μπορούν επίσης να αποτρέψουν τη δόνηση των σωλήνων λόγω δονήσεων που προκαλούνται από την ροή, προστατεύοντας έτσι τους σωλήνες από ζημιές.

Ενώ το φύλλο του σωλήνα είναι απαραίτητο για να κρατήσει τους σωλήνες στη θέση τους και να αποτρέψει την ανάμειξη του υγρού, οι φέφερ βελτιώνουν την αποτελεσματικότητα της μεταφοράς θερμότητας κατευθύνοντας τη ροή του υγρού από την πλευρά του κελύφους μέσω των σωλήνων.

Εφαρμογή

• Μεταλλευτές θερμότητας και συμπυκνωτές
• Συστήματα θαλάσσιου νερού
• Βιομηχανία πετρελαίου και φυσικού αερίου
• Χημική επεξεργασία
• Παραγωγή ηλεκτρικής ενέργειας
• Εγκαταστάσεις αφαλάτωσης
• Πετροχημική βιομηχανία
• Ναυπηγική
