ΤΟΥΡΙΚΟΣ ΤΟΥ ΚΑΡΒΟΝΙΚΟΥ ΣΤΕΛΟΥ SA516 GR.70N

Σύνοψη

SA516 Φύλλα σωλήνων κλάσης 70χρησιμοποιείται συνήθως στην κατασκευή ανταλλακτών θερμότητας, δοχείων πίεσης και λέβητων, όπου η λειτουργία του είναι να στηρίζει τους σωλήνες, να εξασφαλίζει την ορθή σφράγιση,και να διαχειρίζονται συνθήκες υψηλής πίεσης και υψηλής θερμοκρασίαςΤο φύλλο του σωλήνα είναι ένα κρίσιμο συστατικό των ανταλλακτών θερμότητας, καθώς χρησιμεύει ως το σημείο διασύνδεσης μεταξύ των σωλήνων και του κελύφους, διευκολύνοντας τη μεταφορά θερμότητας διατηρώντας παράλληλα τη δομική ακεραιότητα.

Τα φύλλα σωλήνων κλάσης SA516 70 αποτελούν κρίσιμο συστατικό στην κατασκευή δοχείων πίεσης και ανταλλακτών θερμότητας.και αντοχή σε μέτρια θερμοκρασίες και πιέσεις τους καθιστούν ιδανικούς για μια ποικιλία βιομηχανικών εφαρμογώνΓια τα πιο διαβρωτικά περιβάλλοντα, ωστόσο, η χρήση του χημικού υλικού είναι σημαντική, ιδίως στους τομείς της χημικής, της πετροχημικής και της παραγωγής ενέργειας.ενδέχεται να απαιτούνται πρόσθετες επεξεργασίες επιφάνειας ή κράματα για να εξασφαλιστεί η μακροχρόνια απόδοση και αξιοπιστία..

Βασικά χαρακτηριστικά της SA516 κλάσης 70:

1Ιδιότητες του υλικού:

• Βασικό υλικό: το SA516 κλάσης 70 είναι χάλυβας άνθρακα με σχετικά χαμηλή περιεκτικότητα σε άνθρακα και καλή αντοχή στην έλξη.και η ένταξή του σε ένα φύλλο σωλήνα εξασφαλίζει ότι η δομή μπορεί να αντέξει υψηλές πιέσεις και διακυμάνσεις θερμοκρασίας.
• Δυνατότητα τράβηξης: 70-90 ksi (485-620 MPa), η οποία παρέχει επαρκή αντοχή για να αντιμετωπίζει μηχανικές πιέσεις σε συστήματα υψηλής πίεσης.
• Δυνατότητα αντοχής: ≥ 38 ksi (260 MPa), εξασφαλίζοντας ότι το φύλλο σωλήνα μπορεί να αντέξει σημαντικά φορτία χωρίς μόνιμη παραμόρφωση.
• Επέκταση: Τουλάχιστον 20% σε 8 ίντσες (200 mm), εξασφαλίζοντας κάποιο βαθμό ευελιξίας και αντοχής κατά τη διάρκεια των λειτουργιών.
• Σκληρότητα: Συνήθως εντός της κλίμακας των 138-179 HB (Brinell), προσφέροντας επαρκή σκληρότητα για να αντισταθεί στην φθορά και την πρόσκρουση.

2Κατασκευή και Εργασία:

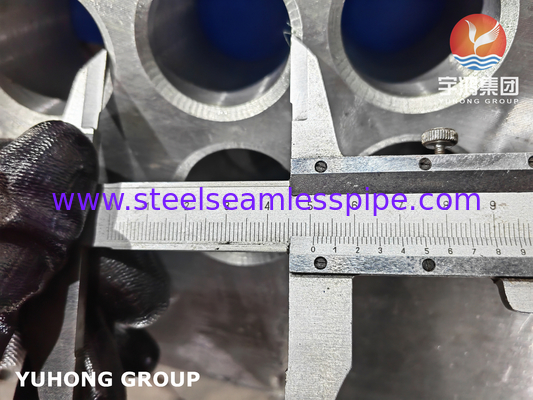

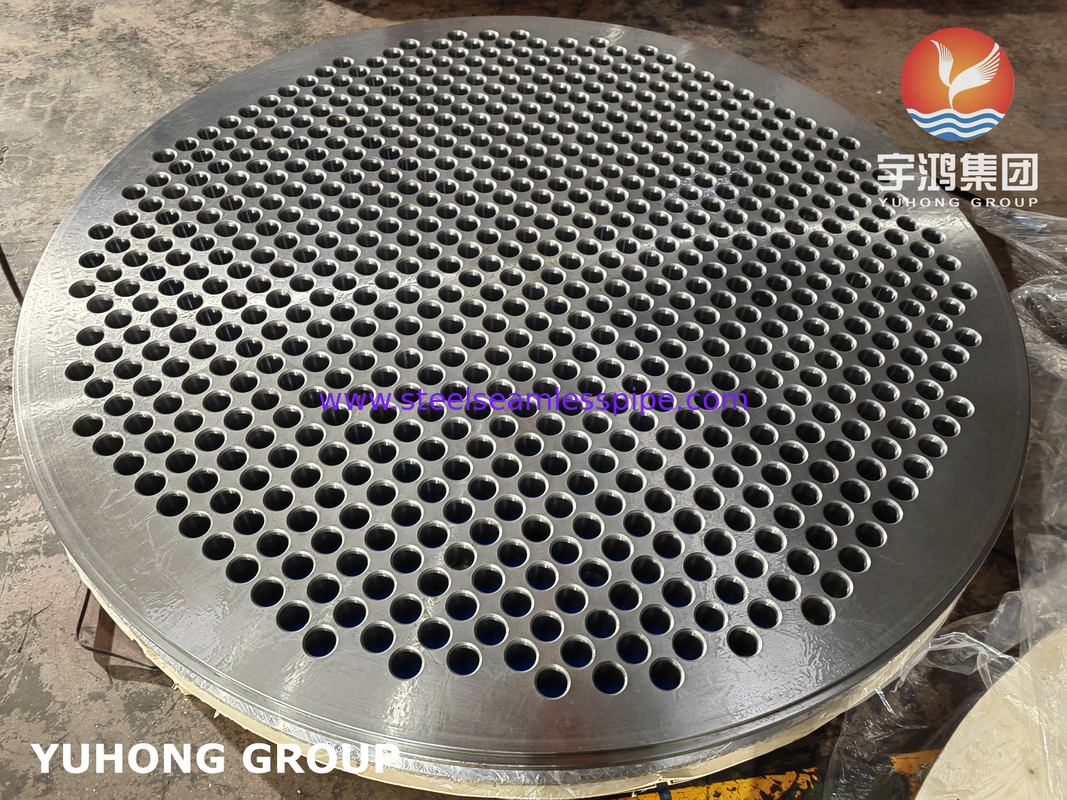

• Κατασκευή φύλλου σωλήνα: Το φύλλο σωλήνα είναι συνήθως μια παχιά, στερεή πλάκα χάλυβα ή ένα σφυρηλατημένο μέρος που τρυπώνεται ή μηχανικεύεται για να φιλοξενήσει τους σωλήνες.Οι τρύπες είναι προσεκτικά τρυπημένες με ακρίβεια για να διασφαλιστεί η σωστή ευθυγράμμιση και να αποφευχθεί η διαρροή στη διεπαφή σωλήνα-πίνακα.
• Ζυθοποιήσιμη ικανότητα: Η SA516 κλάση 70 είναι γνωστή για την καλή ζυθοποιήσιμη ικανότητά της, η οποία είναι κρίσιμη για την κατασκευή φύλλων σωλήνων.Το υλικό μπορεί να συγκολληθεί χρησιμοποιώντας συμβατικές μεθόδους όπως SMAW (Shielded Metal Arc Welding), SAW (Υποβρύχια συγκόλληση με τόξο) και GTAW (Γαζική συγκόλληση με τόξο βολφραμίου).
• Θερμική επεξεργασία: Μετά την κατασκευή, τα φύλλα σωλήνων συχνά υποβάλλονται σε θερμική επεξεργασία (π.χ. ομαλοποιούνται ή ανακουφίζονται από στρες) για τη μείωση των εσωτερικών πιέσεων και τη βελτίωση της αντοχής.Αυτό είναι ιδιαίτερα σημαντικό σε εφαρμογές υψηλής πίεσης όπου οι ρωγμές ή τα ελαττώματα θα μπορούσαν να οδηγήσουν σε αποτυχία.

3Αντίσταση στη διάβρωση:

• Ενώ η SA516 βαθμός 70 έχει κάποια εγγενή αντοχή στη γενική διάβρωση, τα φύλλα σωλήνων που εκτίθενται σε σκληρά χημικά ή διαβρωτικά περιβάλλοντα μπορεί να απαιτούν πρόσθετες επικάλυψεις, επένδυση,ή ανθεκτικά στη διάβρωση κράματα για μακροχρόνια χρήση.
• Για εφαρμογές σε περιβάλλοντα όπου η διάβρωση αποτελεί πρόβλημα, μπορεί να είναι αναγκαία πρόσθετη επεξεργασία της επιφάνειας ή η χρήση κράματος όπως Inconel ή Hastelloy για τους σωλήνες.

4Μηχανική απόδοση υπό πίεση:

• Αντίσταση υψηλής πίεσης: Το φύλλο σωλήνα πρέπει να αντέχει στην εσωτερική πίεση του υγρού που κυκλοφορεί μέσα από τους σωλήνες.διασφαλίζει ότι το φύλλο σωλήνα μπορεί να αντέξει σημαντική εσωτερική πίεση χωρίς βλάβη.
• Αντοχή σε θερμοκρασίες: Είναι κατάλληλο για εφαρμογές μέτριας έως υψηλής θερμοκρασίας, συνήθως στην περιοχή 400 ° F έως 850 ° F (200 ° C έως 450 ° C), η οποία είναι κοινή σε ανταλλακτές θερμότητας και λέβητες.

5- Σχεδιαστικές εκτιμήσεις:

• Δάχος: Τα φύλλα σωλήνων από SA516 κλάσης 70 είναι διαθέσιμα σε διάφορα πάχους, ανάλογα με τις απαιτήσεις πίεσης και το μέγεθος του εναλλάκτη θερμότητας ή του δοχείου πίεσης.Το πάχος μπορεί να κυμαίνεται από λίγα εκατοστά έως πάνω από ένα μέτρο.

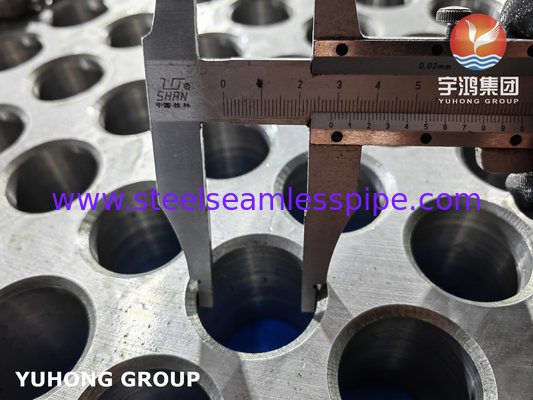

• Σχήματα τρυπών: Ο σχεδιασμός του σχεδίου τρυπών (διάταξη σωλήνων) και το μέγεθος τρυπών είναι κρίσιμο για την απόδοση του φύλλου σωλήνων.με ακριβείς διαμέτρους τρυπών για να εξασφαλίζεται η σωστή τοποθέτηση.
• Επιφάνεια σφράγισης: Η επιφάνεια σφράγισης του φύλλου σωλήνων συνήθως επεξεργάζεται με ομαλό φινίρισμα για να αποφεύγεται η διαρροή και να διασφαλίζεται ότι οι σωλήνες είναι σωστά σφραγισμένοι.Μπορεί επίσης να απαιτεί μια φέκα ή ένα στοιχείο σφράγισης για να αποφευχθεί η διαρροή μεταξύ των σωλήνων και του φύλλου του σωλήνα.

Μηχανικές ιδιότητες

Χημική σύνθεση

Εφαρμογές:

• Μεταλλουργοί θερμότητας:Χρησιμοποιείται τόσο σε ανταλλακτές θερμότητας με κέλυφος και σωλήνα όσο και σε εναέρια ψύξη, όπου το φύλλο του σωλήνα είναι το κρίσιμο μέρος που κρατά τους σωλήνες στη θέση τους.
• Υπό πίεση δοχείαΣε δοχεία υπό πίεση, το φύλλο σωλήνα λειτουργεί ως το διαχωριστικό που χωρίζει διαφορετικούς θαλάμους, συχνά χρησιμοποιείται σε βραστήρες ατμού, αντιδραστήρες και ανταλλακτές θερμότητας σε πετροχημικές, παραγωγή ενέργειας,και χημικές βιομηχανίες.
• Καυστήρες:Τα φύλλα σωλήνων είναι ζωτικής σημασίας σε λέβητες ατμού, όπου κρατούν το δέμα σωλήνων στη θέση του ενώ αντέχουν στην θερμική επέκταση και την πίεση από την παραγωγή ατμού.
