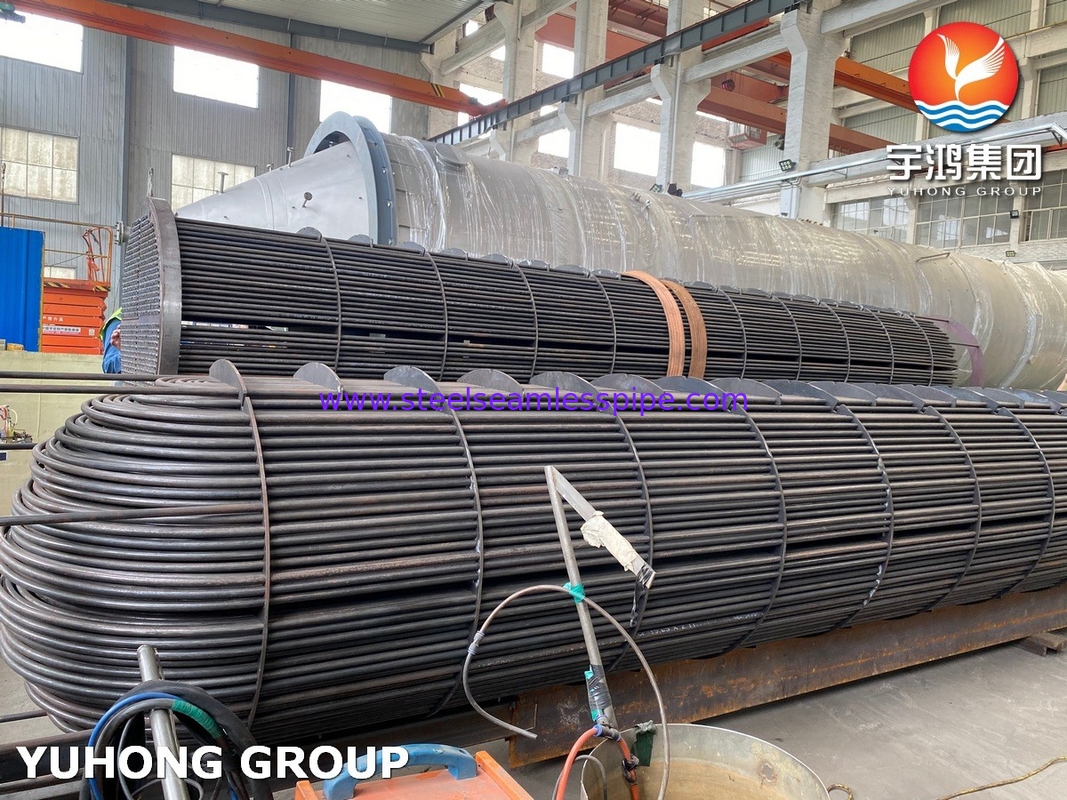

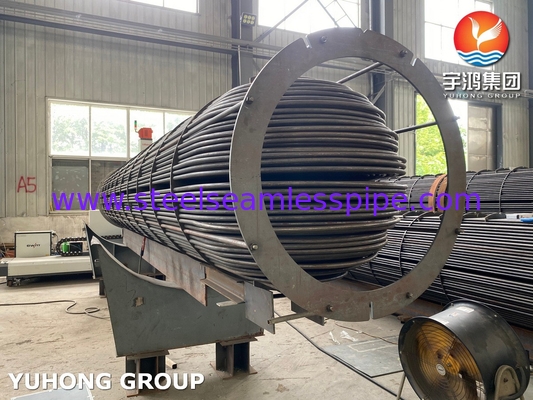

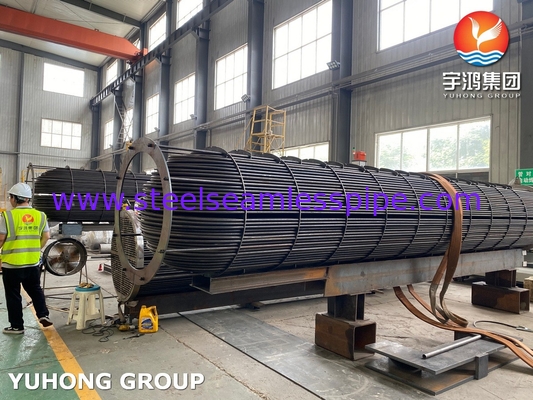

Συγκρότημα σωλήνων με αδιάβροχους σωλήνες ανταλλακτήρα θερμότητας U-Bend
Ο σχεδιασμός του δέσμου σωλήνων σχήματος U επιτρέπει αποτελεσματική μεταφορά θερμότητας ενώ εξυπηρετεί τη θερμική επέκταση, καθιστώντας τους μια ευνοϊκή επιλογή σε πολλά σενάρια.Η διαμόρφωση του σωλήνα U έχει ευθεία τμήματα σωλήνων που λυγίζονται σε σχήμα U, επιτρέποντας σε δύο ρεύματα υγρών να ανταλλάσσουν θερμότητα καθώς ρέουν σε αντίθετες κατευθύνσεις.καθώς τα δύο υγρά ρέουν σε αντίθετες κατευθύνσειςΟι άκρες των σωλήνων συνδέονται συνήθως με μια κεφαλίδα, η οποία επιτρέπει στα υγρά να εισέρχονται και να βγαίνουν από τον εναλλάκτη θερμότητας.
Σχεδιαστικές εκτιμήσεις του δέσμου σωλήνων σχήματος U
-
Υλικά:
- Οι σωλήνες μπορούν να κατασκευαστούν από διάφορα υλικά, συμπεριλαμβανομένου του ανοξείδωτου χάλυβα, του χάλυβα άνθρακα ή άλλων κράματος, ανάλογα με την εφαρμογή και τα υγρά που χρησιμοποιούνται.και το κόστος είναι βασικοί παράγοντες στην επιλογή υλικών.
-
Τύποι υγρών:
- Οι θερμοανταλλάκτες με σωλήνα U μπορούν να χειριστούν διάφορους τύπους υγρών, συμπεριλαμβανομένων υγρών και αερίων.και τάσεις μόλυνσης.
-
Κάτω πίεση:
- Η ταχύτητα ροής, η πυκνότητα και η ιξώδεςτητα των υγρών επηρεάζουν τη συνολική πτώση πίεσης στον εναλλάκτη θερμότητας.
-
Υπολογισμοί μεταφοράς θερμότητας:
- Η αποτελεσματικότητα ενός εναλλάκτη θερμότητας με σωλήνα U μπορεί να αξιολογηθεί χρησιμοποιώντας τον συνολικό συντελεστή μεταφοράς θερμότητας, ο οποίος εξαρτάται από παράγοντες όπως η επιφάνεια, η διαμόρφωση ροής και οι διαφορές θερμοκρασίας.
-
Καθαρισμός:
- Θα πρέπει να λαμβάνεται υπόψη η πιθανή μόλυνση των επιφανειών μεταφοράς θερμότητας.
Συνήθως χρησιμοποιούμενο υλικό για θερμομεταλλαστήρες σωλήνων
Υπάρχουν δύο διαφορετικές κατηγορίες σωλήνων: ίσοι σωλήνες και σωλήνες U. Ανάλογα με τις ειδικές απαιτήσεις και την εφαρμογή, όπως:
Σωλήνες από χάλυβα άνθρακα:Αξιολόγηση των διαρθρωτικών συστημάτων
Σωλήνες από κράμα χάλυβα:ΑΣTM A213 T5, T9, T11, T22, T91
Σωλήνες από ανοξείδωτο χάλυβα:ΑΣTM A213 TP304, TP304L, TP316L, TP321, κλπ.
Σωλήνες από κράμα νικελίου:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, κλπ.
Τεχνουργήματα από χαλκό:ΑΣTM Β111 C70600, C68700, C71500, C44300 κλπ.
Οι εναλλάκτες θερμότητας είναι συσκευές που χρησιμοποιούνται για τη μεταφορά θερμότητας από μια πηγή σε άλλη.Ένα από τα υγρά ρέει μέσα από το σωλήνα ενώ ένα άλλο ρέει μέσα από το κέλυφοςΗ θερμότητα μεταφέρεται από το ένα υγρό στο άλλο είτε από την πλευρά του σωλήνα είτε από την πλευρά του κέλυφου του ανταλλάκτη.Οι εναλλάκτες θερμότητας και οι δέσμες σωλήνων μπορούν να κατασκευαστούν από μια μεγάλη ποικιλία διαθέσιμων υλικώνΗ Commercial Coils προσφέρει τόσο δέσμες ευθείας σωλήνας όσο και δέσμες U-tube.
Καθαρό σωληνάριο vs. U σωληνάριο
Και οι δύο τύποι δέσμων σωλήνων έχουν τα δικά τους πλεονεκτήματα και εφαρμογές, ανάλογα με παράγοντες όπως οι απαιτήσεις συντήρησης, οι εκτιμήσεις κόστους και οι συνθήκες λειτουργίας.Η επιλογή μεταξύ ευθείας σωλήνα και U σωλήνα δέσμες συχνά εξαρτάται από τις ειδικές ανάγκες και τις προτεραιότητες του συστήματος ανταλλακτή θερμότητας.
Στερεό σωλήνα:
1Αποτελεσματικός σχεδιασμός, με ζεστό υγρό να ρέει κατευθείαν μέσα από τους σωλήνες.
2Απαιτείται μεγαλύτερη προσπάθεια για να ανοίξει το περίβλημα της δεξαμενής για καθαρισμό ή συντήρηση.
3Λιγότερο κόστος εγκατάστασης σε σύγκριση με το δέμα U-tube.
Συμπλήρωμα U Tube:
1Οι θέσεις εισόδου και εξόδου στην ίδια πλευρά, διευκολύνοντας τη συντήρηση.
2Οι σωλήνες σε σχήμα U επιτρέπουν θερμική επέκταση χωρίς να πιέζουν το δέμα.
3Ο μοντελοποιημένος σχεδιασμός της μονάδας επιτρέπει την ευκολότερη αποσυναρμολόγηση για συντήρηση.
4Είναι κατάλληλο για διαφορές υψηλών θερμοκρασιών.
Εφαρμογές
Οι σωλήνες χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών όπου απαιτείται μεταφορά θερμότητας.
- Συστήματα HVAC
- Χημική μεταποίηση
- Επεξεργασία πετρελαίου και φυσικού αερίου
- Παραγωγή ενέργειας
- Επεξεργασία τροφίμων και ποτών
- Φαρμακευτική βιομηχανία
Σε κάθε μία από αυτές τις εφαρμογές, σωλήνες χρησιμοποιούνται για τη μεταφορά θερμότητας από ένα υγρό σε άλλο.ενώ σε εργοστάσιο επεξεργασίας χημικώνΗ συγκεκριμένη σχεδίαση του σωλήνα εξαρτάται από τις απαιτήσεις της εφαρμογής.
