ASME SA179 U σχήμα σωλήνων Χωρομεταλλευτής θερμότητας σωλήνα δέσμη συμπεριλαμβανομένου ASME SA516 Gr70N φύλλο σωλήνα για βιομηχανική μεταφορά θερμότητας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	TEMA, ASME
Αριθμό μοντέλου:	ASME SA179, ASME SA516 Γρ.70Ν

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 ΣΕΤ
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Θήκη / δέσμη σιδήρου / δέσμη σιδήρου με πλαστικό καπάκι
Χρόνος παράδοσης:	30-150 ημέρες
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	15 σύνολο το μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (321)

Άνευ ραφής σωλήνας ανοξείδωτου (308)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (36)

Τύπος βελόνας (146)

Τύπος πτερύγας (685)

θερμοανταλλάκτης (22)

σωλήνας ανταλλακτών θερμότητας (452)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (46)

Ανταλλάκτης θερμότητας Tubesheet (122)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (9)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (58)

Ενωμένος στενά ανοξείδωτο σωλήνας (123)

Σωλήνας κραμάτων νικελίου (270)

Σωλήνας κραμάτων νικελίου (93)

Σωλήνας κραμάτων χαλκού (245)

Σωλήνας χάλυβα κραμάτων (206)

Σωλήνας τιτανίου (17)

φωτεινός ανοπτημένος σωλήνας (164)

Σωλήνας λεβήτων (151)

συναρμολόγηση χάλυβα (838)

Φλάντζα χάλυβα (627)

Άλλα (404)

Εξαρτήματα Επένδυσης (8)

Λεπτομερής Περιγραφή Προϊόντος

Επισημαίνω:

Χωρομεταλλευτής θερμότητας σε σχήμα U

ΑΣΜΕ SA516 Σωλήνας ανταλλακτήρα θερμότητας

Συσκευή σωλήνα ανταλλακτήρα θερμότητας

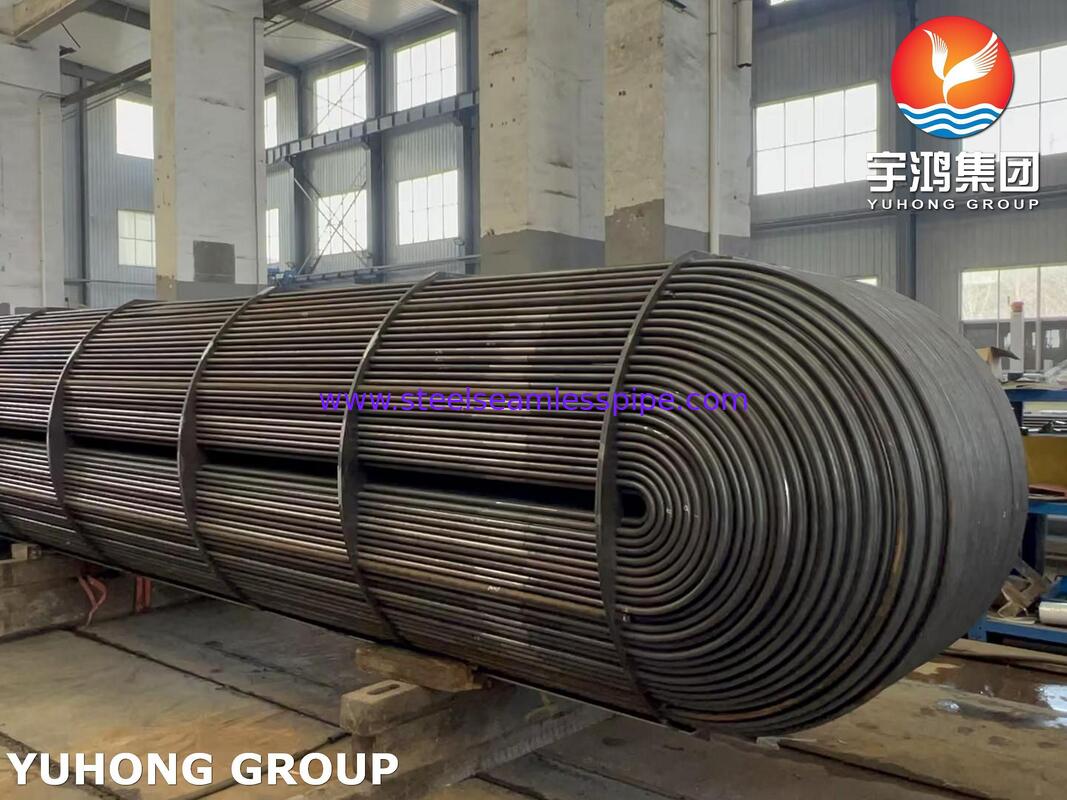

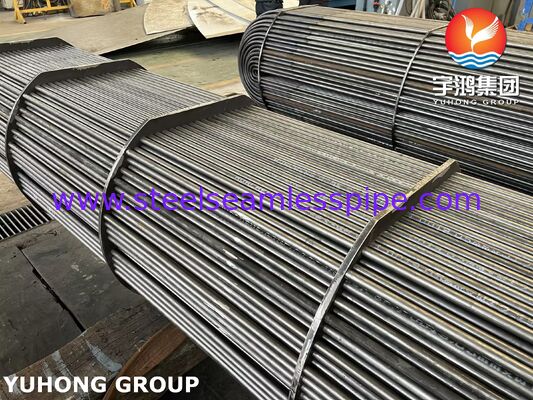

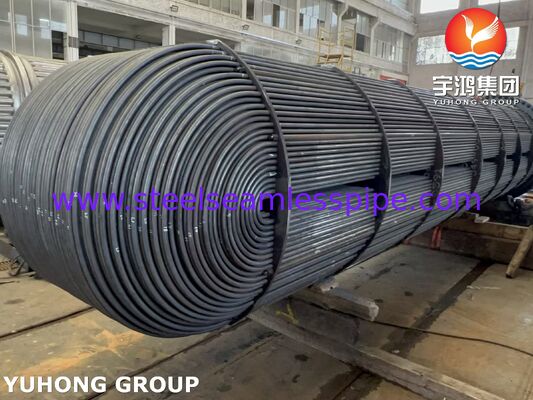

Τροχιακό Τύπο (Tube Bundle) θερμομεταλλευτής από U σχήμα Τροχια ASME SA179 και Τροχιακή Δίκτυα ASME SA516 Gr.70N

Τεχνική περιγραφή σωλήνα θερμομεταλλευτή

Τροχός δέος θερμοανταλλάκτη με U-ειδείς σωλήνες ASME SA179 και σωληνιακό δίχτυ ASME SA516 Gr.70N- είναι ο βασικός κόμβος του θερμομεταλλευτή, που προορίζεται για την αποτελεσματική και αξιόπιστη θερμομεταλλευτική λειτουργία σε συνθήκες υψηλών πιέσεων και θερμοκρασιών.Αυτή η κατασκευή είναι ειδικά σχεδιασμένη για την αντιστάθμιση της θερμικής επέκτασης.Αυτό αποτρέπει την ένταση και αυξάνει τη διάρκεια ζωής της συσκευής.

Τροχαίο: Χημική σύνθεση και μηχανικές ιδιότητες των σωλήνων ASME SA179

Οι σωλήνες κατασκευάζονται με τη μέθοδοΚρυά τεντώματα (холоднодеформированные)απόχαμηλού άνθρακα χάλυβαΑυτό εξασφαλίζει υψηλή ακρίβεια μεγέθους, καλή ποιότητα εσωτερικής επιφάνειας και εξαιρετικά χαρακτηριστικά θερμοδιανομής.

Χημική σύνθεση (Плавка)

Ελεντο	Περιεκτικότητα, %
Υδρογονάνθρακας (C)	00,06 - 0.18
Μαργκάντζε (Mn)	0.27 προς 0.63
Φόσφορο (P), μέγιστο.	0.035
Σερά (S), μέγιστο.	0.035

Μηχανικές ιδιότητες

Σουίς	Απαιτήσεις
Περιορισμός αντοχής, λεπτά.	325 MPa
Περιορισμός ρεύματος, λεπτά.	180 MPa
Αναλογική διεύρυνση, λεπτά.	35%
Δυνατότητα στο Ρόκγουελ, μέγιστη.	72 HRB

Распространенные размеры U-образных труб ASME SA179

Το πρότυπο καλύπτει ένα ευρύ φάσμα τύπων και μεγεθών.

Σημείωση: Τα συγκεκριμένα μεγέθη και οι διαμορφώσεις (ακτίνα κάμψης, μήκος ευθείων τμημάτων) συμφωνούνται με τον πελάτη.

Εξωτερικός διάμετρος (μμ)	Εξωτερικός διάμετρος	Στρώση των τοίχων (минимальная, мм)
6.35 - 19.05	1/4′′ - 3/4′′	0.71 - 1.65
25.4	1 ′′	1.65 - 2.11
31.75 - 50.8	1 1/4′′ - 2′′	2.11-2.77
63.5 - 76.2	2 1/2′′ - 3′′	2.77 - 3.40

Πρότυπα, υλικά και απαιτούμενες δοκιμές για τα εξαρτήματα

Συστατικό	Εφαρμόσιμο πρότυπο	Υλικό
Θερμοδιαλλακτικοί σωλήνες	Ειδικότερα, οι ενδείξεις που αναφέρονται στο σημείο 1 πρέπει να πληρούνται.	Χαλαρόχρηστο χάλυβα χαμηλής ανθρακούχης
Τροχιαίο πλέγμα	ASME SA516 / SA516M, κλάση 70N	Ατσάλι άνθρακα για δοχεία υπό πίεση μεσαίας και χαμηλής θερμοκρασίας,Τροποποίηση "N"

Βασικοί τομείς εφαρμογής

Αεροδυναμική και χημική βιομηχανία (πετσέτες, αντιδραστήρες, ψυγεία)
Ενέργεια (θερμοαλλακτικό εξοπλισμό κατσαρόλων, τουρμπίνων)
Ψυκτική βιομηχανία και κλιματισμός
Κατασκευή
Παραγωγή λιπασμάτων και άλλων τεχνολογικών διεργασιών που απαιτούν αξιόπιστη θερμική ανταλλαγή
