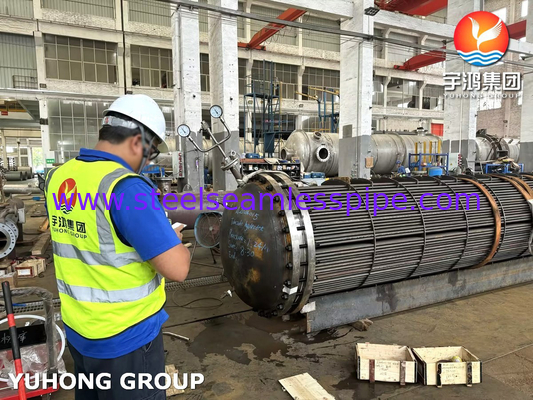

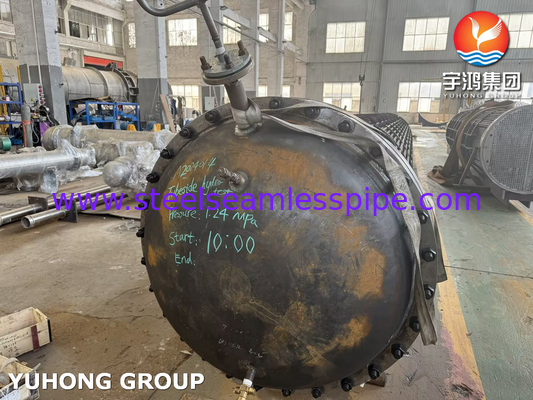

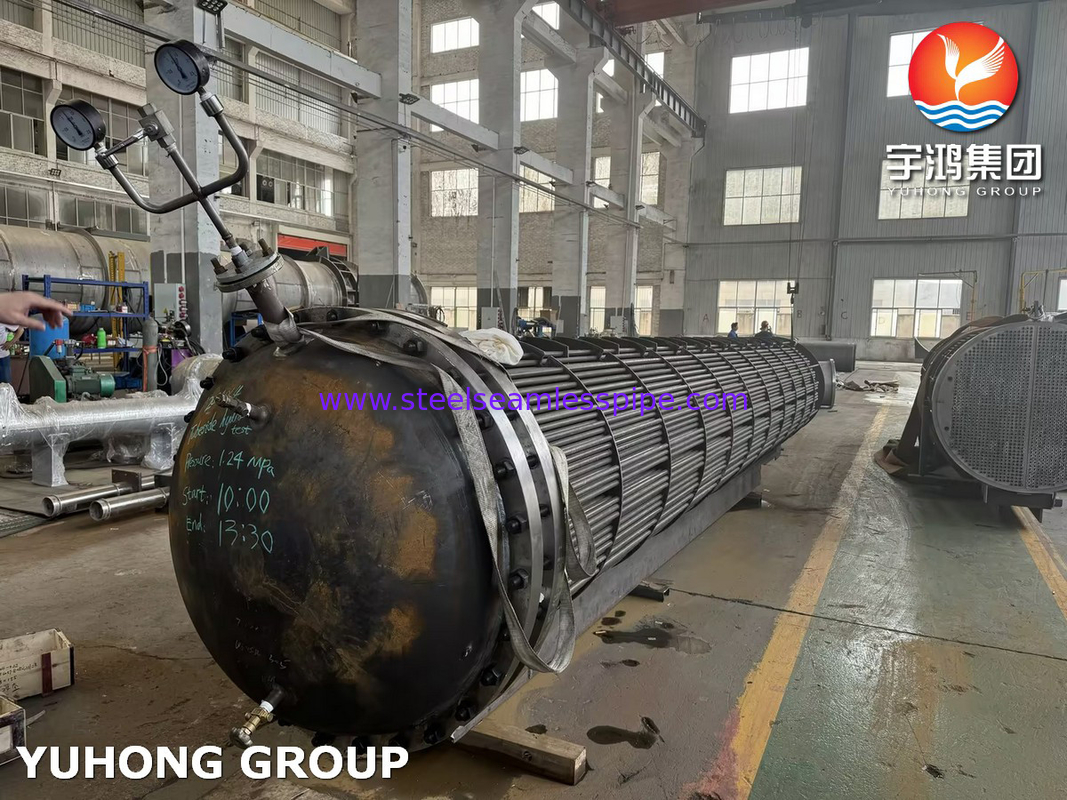

Τυβώδης ανταλλακτής θερμότητας U- Tube Bundle Προσαρμοσμένο για διύλιση πετρελαίου
Σύνοψη
Ένας σωληνωτός εναλλάκτης θερμότητας είναι ένας τύπος εναλλάκτη θερμότητας που χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες για την αποτελεσματική μεταφορά θερμότητας μεταξύ δύο υγρών.ένα υγρό ρέει μέσα στους σωλήνες ενώ το άλλο ρέει γύρω από το εξωτερικό των σωλήνωνΟ σχεδιασμός αυτός επιτρέπει τη μεταφορά θερμότητας σε μεγάλη επιφάνεια, καθιστώντας τον αποτελεσματικό τρόπο ανταλλαγής θερμότητας μεταξύ των δύο υγρών.
Οι σωληνωτοί εναλλάκτες θερμότητας υπάρχουν σε διάφορες διαμορφώσεις, όπως οι εναλλάκτες θερμότητας με κέλυφος και σωλήνα, οι εναλλάκτες θερμότητας διπλού σωλήνα και οι εναλλάκτες θερμότητας πολλαπλών σωλήνων.Χρησιμοποιούνται σε εφαρμογές όπου περιλαμβάνονται υψηλές θερμοκρασίες και πιέσεις, όπως στην χημική επεξεργασία, την παραγωγή ενέργειας και τα συστήματα HVAC.
Τύποι σωλήνων ανταλλακτών θερμότητας:
- Εγκατασταμένος θερμοανταλλάκτης με πλάκα σωλήνα
Όταν η διαφορά θερμοκρασίας μεταξύ των δύο ρευμάτων είναι μεγάλη, η θερμοκρασία του ρεύματος μπορεί να αυξηθεί.ένας δακτύλιος αντιστάθμισης (ή σύνδεση επέκτασης) μπορεί να προστεθεί σε κατάλληλη θέση στο κέλυφος για να αντισταθμίσει τα προβλήματα που προκαλούνται από τη θερμική επέκτασηΑυτός ο τύπος εναλλάκτη θερμότητας έχει απλή δομή και σχετικά χαμηλή τιμή, αλλά ο καθαρισμός και η συντήρηση είναι σχετικά δύσκολοι, καθιστώντας τον κατάλληλο για υγρά που δεν είναι επιρρεπή σε κλίμακα.

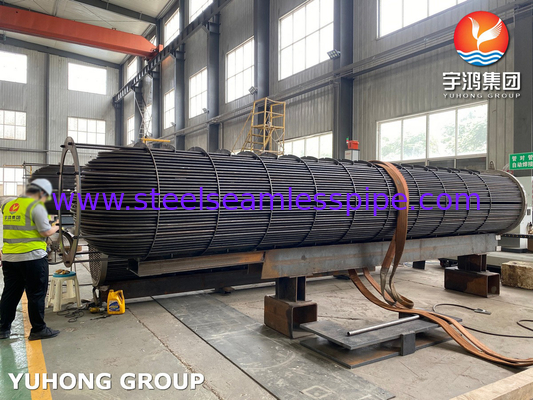

- Μετρητής θερμότητας σωλήνα σε σχήμα U
Κάθε σωλήνας έχει σχήμα U, και η είσοδος και η έξοδος του υγρού βρίσκονται στις δύο πλευρές.επιτρέποντας σε κάθε σωλήνα να επεκτείνεται και να συστέλλεται ελεύθερα για να λύσει το πρόβλημα της θερμικής επέκτασηςΑυτός ο τύπος εναλλάκτη θερμότητας έχει απλή δομή, ελαφρύ βάρος και είναι κατάλληλος για περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης.Το καθαρισμό της πλευράς του σωλήνα είναι σχετικά δύσκολο και απαιτεί τη χρήση υγρών που δεν είναι εύκολα διαχωρισμένα.
- Εναλλακτής θερμότητας με πλωτή κεφαλή
Αυτός ο τύπος σωληνωτού εναλλάκτη θερμότητας έχει πλάκες σωλήνων και στα δύο άκρα, και ένα άκρο δεν συνδέεται με το κέλυφος, το οποίο ονομάζεται πλωτή κεφαλή.η δέσμη και η πλωτή κεφαλή μπορούν να επεκταθούν και να συρρικνωθούν ελεύθερα κατά μήκος της αξονικής κατεύθυνσης για την αντιμετώπιση της πίεσης που προκαλείται από τη διαφορά θερμοκρασίαςΟ τύπος αυτός του εναλλάκτη θερμότητας έχει μια πολύπλοκη δομή, αλλά είναι σχετικά εύκολο να καθαριστεί και να συντηρηθεί και μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα πεδίων εφαρμογής.μικρές πλωτές κεφαλές μπορεί να παρουσιάσουν εσωτερική διαρροή, με αποτέλεσμα υψηλότερες τιμές.
Πλεονεκτήματα των σωλήνων ανταλλακτών θερμότητας:
- Χαμηλό κόστος συντήρησης
- Υψηλή πίεση εργασίας
- Υψηλή θερμοκρασία λειτουργίας
- Επεξεργασία προϊόντων σωματιδίων ή ινών
- Εύκολη επιθεώρηση και διάσπαση
- Υψηλή ασφάλεια σε ασηπτικές διεργασίες
- Εύκολο να μεγαλώσει
Δορυφορικός εναλλάκτης θερμότητας (Καθορισμένος εναλλάκτης θερμότητας με πλάκα σωλήνα) Εσωτερική σύνθεση
Όπως υποδηλώνει και το όνομά του, οι πλάκες σωλήνων και τα κέλυφα στα δύο άκρα του σταθερού θερμοανταλλάκτη πλακέτων σωλήνων συνδέονται και σταθεροποιούνται με συγκόλληση.Λόγω της στερέωσης των πλακών σωλήνων και στα δύο άκρα, η πλευρά του κελύφους δεν μπορεί να καθαριστεί μηχανικά και δεν μπορεί να χρησιμοποιηθεί σε καταστάσεις με μεγάλες διαφορές θερμοκρασίας για να αποφευχθεί η βλάβη από την πίεση.δεν μπορεί ακόμη να αποτρέψει την ευρεία εφαρμογή αυτού του τύπου εναλλάκτη θερμότητας, κυρίως λόγω της απλής κατασκευής, της καλής οικονομίας και της εξαιρετικής αρχικής απόδοσης.
Εφαρμογή:
- Συστήματα HVAC: Οι εναλλάκτες θερμότητας αποτελούν αναπόσπαστο στοιχείο των συστημάτων θέρμανσης, εξαερισμού και κλιματισμού.Μεταφέρουν θερμότητα μεταξύ του αέρα και ενός υγρού (όπως νερό ή ψυκτικό) είτε για θέρμανση είτε για ψύξη εσωτερικών χώρων.
- Βιομηχανικές διεργασίες: Πολλές βιομηχανικές διεργασίες απαιτούν ακριβή ρύθμιση της θερμοκρασίας.μεταποίηση τροφίμων, και της φαρμακευτικής παραγωγής.
- Ψύξη και ψύξη: Οι ανταλλακτές θερμότητας διαδραματίζουν κρίσιμο ρόλο στους κύκλους ψύξης, όπου μεταφέρουν θερμότητα από το ψυκτικό στο εξωτερικό περιβάλλον, ψύσσοντας έτσι τον εσωτερικό χώρο.
- Ανανεώσιμη ενέργεια:Οι εναλλάκτες θερμότητας χρησιμοποιούνται σε συστήματα ανανεώσιμης ενέργειας όπως ηλιακοί θερμικοί συλλέκτες και γεωθερμικοί σταθμοί παραγωγής ενέργειας για τη μεταφορά θερμότητας από ανανεώσιμες πηγές σε χρήσιμα μέσα όπως νερό ή αέρα..
- Αυτοκινητοβιομηχανία: Στα οχήματα, οι εναλλάκτες θερμότητας χρησιμοποιούνται σε συστήματα ψύξης για τη ρύθμιση της θερμοκρασίας του κινητήρα με τη μεταφορά θερμότητας από το ψυκτικό υγρό στον αέρα μέσω των ψυκτικών.
- Ανακύκλωση απόβλητης θερμότητας: Οι εναλλάκτες θερμότητας μπορούν να συλλέγουν και να επαναχρησιμοποιούν την απόβλητη θερμότητα από βιομηχανικές διαδικασίες ή καυσαέρια, βελτιώνοντας την ενεργειακή απόδοση και μειώνοντας το λειτουργικό κόστος.
- Οικιακές συσκευές: Βρίσκονται σε οικιακές συσκευές όπως ψυγεία, κλιματιστικά και θερμαντήρες νερού, όπου διευκολύνουν τη μεταφορά θερμότητας για τη διατήρηση των επιθυμητών θερμοκρασιών.
- Αντλίες θερμότητας: Αυτές οι συσκευές χρησιμοποιούν ανταλλακτές θερμότητας για τη μεταφορά θερμότητας μεταξύ εσωτερικού και εξωτερικού περιβάλλοντος για σκοπούς θέρμανσης ή ψύξης σε οικιστικά και εμπορικά κτίρια.
