Ατσάλι από ανοξείδωτο χάλυβα ASTM A182 F304L/F316L
Τι είναι το φιαλίδιο και τα φιαλίδια;

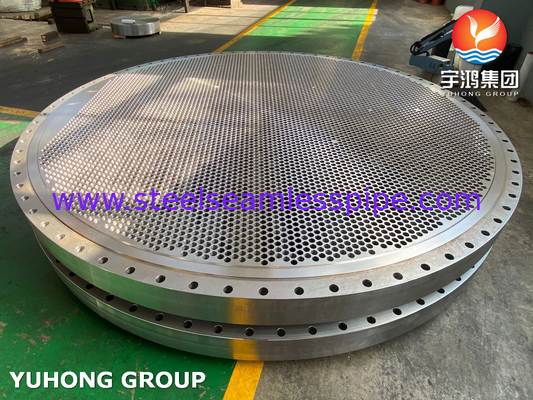

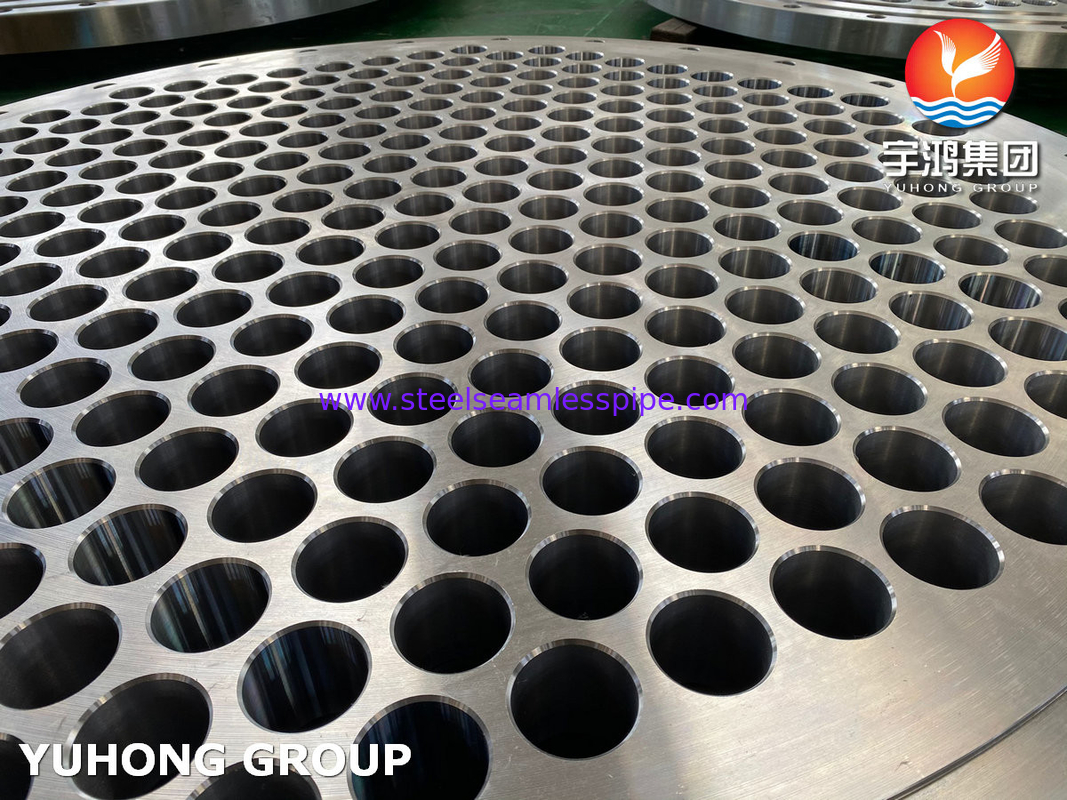

Φύλλα σωλήνων: Το φύλλο σωλήνα είναι μια πλάκα ή σωλήνας που χρησιμοποιείται ως στήριξη για τους σωλήνες σε έναν εναλλάκτη θερμότητας.από ανοξείδωτο χάλυβα, ή μεταλλικό.

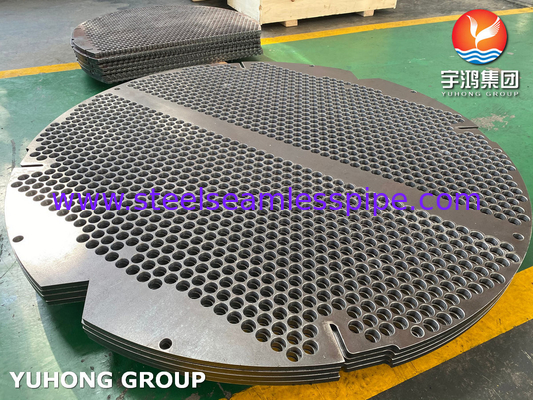

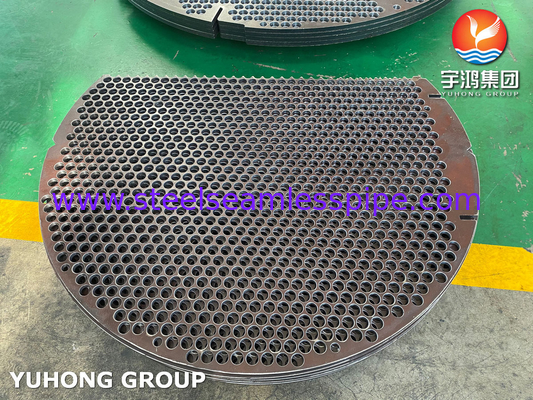

Στρογγυλοί: Οι προφυλακτήρες είναι πλάκες ή συσκευές που τοποθετούνται μέσα σε εναλλάκτη θερμότητας για να κατευθύνουν τη ροή των υγρών και να αυξάνουν την αποτελεσματικότητα της μεταφοράς θερμότητας.που δημιουργεί αναταραχές και ενισχύει τη μεταφορά θερμότητας μεταξύ του υγρού και των σωλήνωνΤα φελλά μπορούν να κατασκευαστούν από διάφορα υλικά, συμπεριλαμβανομένων των μετάλλων, των συνθετικών υλικών και της κεραμικής.
Ποιες είναι οι κύριες ιδιότητες και τα πλεονεκτήματα των σωληνώσεων και των βαφλών;
1.Φύλλα σωλήνων:
ΕπενδύσειςΒασικές ιδιότητες:
- Υψηλή αντοχή και σταθερότητα για την υποστήριξη του βάρους και της πίεσης των σωλήνων
- Καλές ιδιότητες μεταφοράς θερμότητας για την εξασφάλιση αποτελεσματικής ανταλλαγής θερμότητας μεταξύ του υγρού και των σωλήνων
- συμβατότητα του υλικού με τους σωλήνες και το περιβάλλον του εναλλάκτη θερμότητας για την πρόληψη της διάβρωσης και της διάβρωσης
(2)Πλεονεκτήματα
- Παρέχει μια ασφαλή μηχανική αγκύρωση των σωλήνων
- Επιτρέπει την εύκολη αφαίρεση και αντικατάσταση μεμονωμένων σωλήνων για συντήρηση και καθαρισμό
- Μπορεί να σχεδιαστεί για να φιλοξενήσει διαφορετικά μεγέθη σωλήνων και διαμορφώσεις για τη βελτιστοποίηση της μεταφοράς θερμότητας
2.Αμβλύνσεις:
ΕπενδύσειςΒασικές ιδιότητες:
- Ικανότητα προώθησης των αναταραχών στο υγρό, γεγονός που αυξάνει την αποτελεσματικότητα της μεταφοράς θερμότητας
- Αντίσταση σε παραμόρφωση ή βλάβη λόγω της υψηλής ταχύτητας και πίεσης του υγρού μέσα στον εναλλάκτη θερμότητας
- συμβατότητα του υλικού με το περιβάλλον του υγρού και του εναλλάκτη θερμότητας για την αποτροπή της διάβρωσης και της διάβρωσης
(2)Πλεονεκτήματα
- Βελτιώνει τη μεταφορά θερμότητας αυξάνοντας την επιφάνεια των σωλήνων που εκτίθενται στο υγρό
- Μειώνει την πιθανότητα εμφάνισης νεκρών ζωνών ή περιοχών χαμηλής ροής στον εναλλάκτη θερμότητας, γεγονός που μπορεί να οδηγήσει σε μειωμένη απόδοση
- Μπορεί να σχεδιαστεί σε διάφορα σχήματα και διαμορφώσεις για τη βελτιστοποίηση της ροής του υγρού και της αποτελεσματικότητας της μεταφοράς θερμότητας
Μέθοδος ανάλυσης φύλλων σωλήνων
Δείχνει το πρότυπο που πρέπει να χρησιμοποιηθεί για την ανάλυση:
- TEMA - Ένωση κατασκευαστών σωληνοειδών ανταλλακτικών
-ASME - ASME τμήμα VIII, τμήμα 1, τμήμα UHX ή ASME τμήμα VIII, τμήμα 2, μέρος 4
- Η επιλογή που επιλέγεται στον κώδικα σχεδιασμού καθορίζει αν το λογισμικό χρησιμοποιεί το τμήμα 1 ή το τμήμα 2.
-PD 5500 (Βρετανικός κώδικας) - Βρετανικός κώδικας δοχείων υπό πίεση, τμήμα 3.9, Πλατεία σωληνώσεων ανταλλακτικού θερμότητας
-ΕΝ-13445
F316L Χημική σύνθεση
| Σύμβολο βαθμού |
Αριθμός UNS |
Συσκευές από χάλυβα |
Στοιχεία |
Σύνθεση σε % |
| F316L |
S31603 |
18 χρωμίου, 8 νικελίου, τροποποιημένο με μολυβδένιο,
χαμηλής περιεκτικότητας σε άνθρακα 316LG |
Καρβόνιο |
0.030 μέγιστο |
| Μαγγάνιο |
2.00 μέγιστο |
| Φωσφόρος |
0.045 μέγιστο |
| Θείο |
0.030 μέγιστο |
| Σιλικόνη |
1.00 μέγιστο |
| Νικέλιο |
10.0-15.0 |
| Χρωμικό |
16.0-18.0 |
| Μολυβδένιο |
2.00-3.00 |
| Αζώτο |
0.10 |
F304LΧημική σύνθεση:
| Γ |
Μ |
Π |
S |
Ναι. |
Νι |
Αρ |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
8-13 |
18-20 |
Ποιες είναι οι εφαρμογές των σωληνώσεων και των βαφλών;
Τα φύλλα σωλήνων και οι βαφλίδες χρησιμοποιούνται συνήθως σε ανταλλακτές θερμότητας σε διάφορες βιομηχανίες, μεταξύ των οποίων:
1Πετρέλαιο και αέριο: Οι εναλλάκτες θερμότητας χρησιμοποιούνται για τη μεταφορά θερμότητας μεταξύ ζεστών και κρύων υγρών σε διυλιστήρια πετρελαίου, εργοστάσια επεξεργασίας αερίου και πετροχημικές εγκαταστάσεις.
2. Παραγωγή ενέργειας: Οι εναλλάκτες θερμότητας χρησιμοποιούνται σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας για τη μεταφορά θερμότητας από ατμό ή αέριο στο νερό, το οποίο στη συνέχεια χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειας.
3Χημική επεξεργασία: Οι εναλλάκτες θερμότητας χρησιμοποιούνται σε εγκαταστάσεις χημικής επεξεργασίας για τη μεταφορά θερμότητας μεταξύ υγρών στην παραγωγή διαφόρων χημικών ουσιών.
4Τρόφιμα και ποτά: Οι εναλλάκτες θερμότητας χρησιμοποιούνται στην παραγωγή τροφίμων και ποτών για την ψύξη ή θέρμανση των συστατικών κατά τη διάρκεια της επεξεργασίας.
5. HVAC: Οι εναλλάκτες θερμότητας χρησιμοποιούνται σε συστήματα θέρμανσης, εξαερισμού και κλιματισμού για τη μεταφορά θερμότητας μεταξύ αέρα και υγρών, γεγονός που βοηθά στη ρύθμιση της θερμοκρασίας και της υγρασίας του εσωτερικού χώρου.
Σε όλες αυτές τις βιομηχανίες, τα φύλλα σωλήνων και οι προφυλακτήρες διαδραματίζουν σημαντικό ρόλο για την εξασφάλιση αποτελεσματικής μεταφοράς θερμότητας και τη διατήρηση της δομικής ακεραιότητας του εναλλάκτη θερμότητας.
