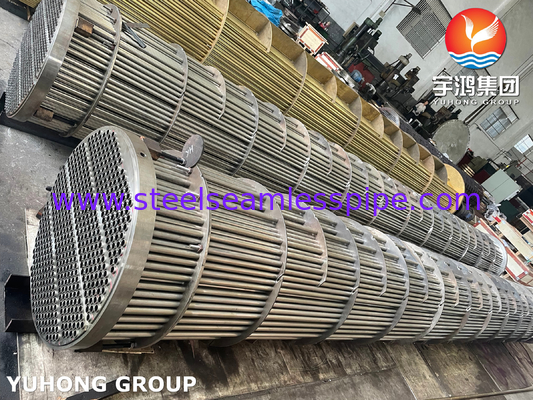

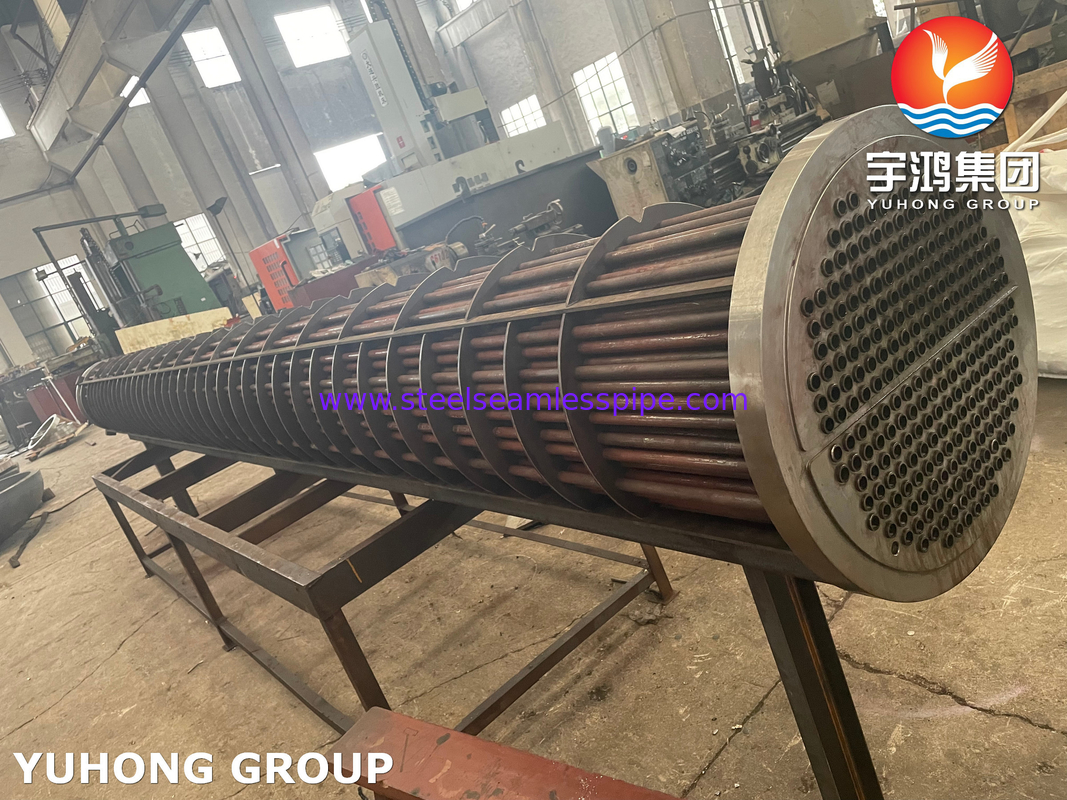

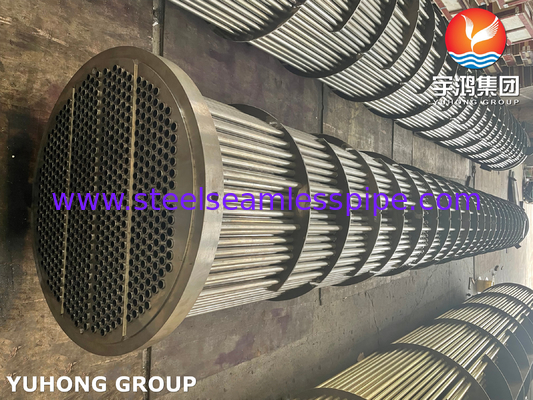

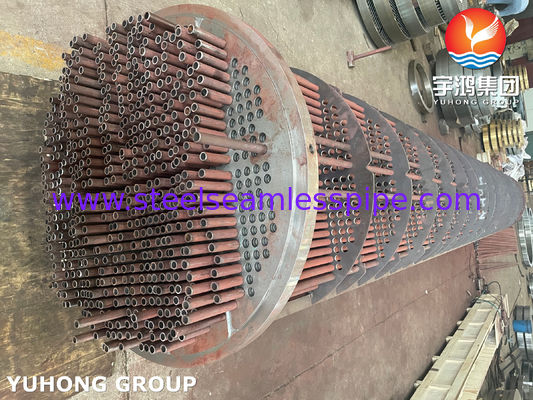

ASTM B111 C68700 Συσκευή σωλήνων από κράμα χαλκού για εναλλάκτη θερμότητας
Μεταλλουργός θερμότητας με κελύφη και σωλήναείναι ένας τύπος σχεδιασμού εναλλάκτη θερμότητας. Είναι ο πιο κοινός τύπος εναλλάκτη θερμότητας που χρησιμοποιείται σε διυλιστήρια και άλλες μεγάλες χημικές διεργασίες για εφαρμογές υψηλής πίεσης.ο εν λόγω τύπος εναλλάκτη θερμότητας αποτελείται από κελύφη (μεγάλο δοχείο πίεσης) και δέσμη σωλήνωνΈνα υγρό ρέει μέσα από τους σωλήνες και ένα άλλο υγρό ρέει μέσα από τους σωλήνες (μέσα από το κέλυφος), μεταφέροντας έτσι θερμότητα μεταξύ των δύο υγρών.Αυτή η ομάδα σωλήνων είναι γνωστή ως δέμα σωλήνων και μπορεί να αποτελείται από διάφορους τύπους σωλήνων: απλοί σωλήνες, σωλήνες με διαμήκη πτερύγια κλπ.
Μεταλλουργοί θερμότητας με κελύφη και σωλήνεςΤο σχήμα 1 δείχνει μια τυπική εγκατάσταση σε πετροχημική μονάδα.ένα υγρό ρέει από το εξωτερικό των σωλήνων και το άλλο υγρό ρέει από το εσωτερικό των σωλήνωνΤα υγρά μπορούν να είναι μονοφασικά ή διφασικά, και μπορούν να ρέουν παράλληλα ή διασταυρούμενα/αντίστροφα.
Τα πλεονεκτήματα της δέσμης χαλκού σωλήνων
1Εξαιρετική μεταφορά θερμότητας: Ο χαλκός έχει εξαιρετική θερμική αγωγιμότητα, πράγμα που σημαίνει ότι μεταφέρει αποτελεσματικά θερμότητα από το ένα μέσο στο άλλο.Αυτό καθιστά τα δέματα σωλήνων χαλκού ιδανικά για εφαρμογές όπου η ανταλλαγή θερμότητας είναι κρίσιμη, όπως σε εναλλάκτες θερμότητας και συμπυκνωτές.
2. Αντίσταση στη διάβρωση: Ο χαλκός έχει φυσική αντίσταση στη διάβρωση, καθιστώντας τον εξαιρετικά ανθεκτικό και μακροχρόνιο.Αυτή η αντοχή στη διάβρωση συμβάλλει στη μακροζωία και την αξιοπιστία των δέσμων από χαλκό σωλήνες, ακόμη και σε σκληρά περιβάλλοντα ή όταν εκτίθενται σε διαβρωτικές ουσίες.
3Υψηλή αντοχή και αξιοπιστία: Το χαλκό είναι ένα ισχυρό και αξιόπιστο υλικό, το οποίο το καθιστά κατάλληλο για εφαρμογές όπου η δέσμη σωλήνων μπορεί να υποβάλλεται σε υψηλές πιέσεις ή μηχανικές πιέσεις.Τα δέματα σωλήνων χαλκού μπορούν να αντέξουν υψηλές εσωτερικές και εξωτερικές πιέσεις χωρίς να διακυβεύεται η δομική τους ακεραιότητα.
4. Εύκολη κατασκευή και εγκατάσταση: Τα δέματα σωλήνων χαλκού είναι σχετικά εύκολα να κατασκευαστούν, να λυθούν και να ενωθούν. Αυτό τα καθιστά βολικά για εργασία κατά τη διάρκεια των διαδικασιών εγκατάστασης και συντήρησης.Επιπλέον, τα δέματα σωλήνων χαλκού είναι συνήθως διαθέσιμα σε διάφορα μεγέθη και διαμορφώσεις, επιτρέποντας την προσαρμογή με βάση τις ειδικές απαιτήσεις εφαρμογής.
5Αντιβακτηριακές ιδιότητες: Ο χαλκός έχει φυσικές αντιβακτηριακές ιδιότητες, οι οποίες μπορούν να βοηθήσουν στην αναστολή της ανάπτυξης βακτηρίων και άλλων μικροοργανισμών.Αυτό καθιστά τα δέματα σωλήνων χαλκού ιδιαίτερα κατάλληλα για εφαρμογές όπου η υγιεινή είναι σημαντική, όπως στην βιομηχανία τροφίμων και ποτών ή στις εγκαταστάσεις υγείας.
Συνολικά, τα πλεονεκτήματα της χρήσης δέσμων από χαλκό σωλήνες τους καθιστούν μια δημοφιλής επιλογή σε βιομηχανικές εφαρμογές όπου η μεταφορά θερμότητας, η αντοχή στη διάβρωση, η αντοχή, η αξιοπιστία,και η ευκολία κατασκευής είναι σημαντικές σκέψεις..
Οι θερμοανταλλάκτες με σκελετό και σωλήνα αποτελούνται από τέσσερα κύρια μέρη:
Προσωρινή κεφαλίδαΕδώ εισέρχεται το υγρό από την πλευρά του σωλήνα του εναλλάκτη θερμότητας.
Πίσω κεφαλίδα- Εδώ είναι που το υγρό του σωλήνα αφήνει τον εναλλάκτη θερμότητας ή επιστρέφει στο μπροστινό κεφαλικό σε έναν εναλλάκτη θερμότητας με πολλαπλά κανάλια του σωλήνα.
Συσκευή σωλήνων- συμπεριλαμβανομένου του σωλήνα, της πλάκας του σωλήνα, του σχοινιού και της ράβδου δέσμης κλπ.
Κέλυφος- περιέχει σωλήνες.
Συνήθως χρησιμοποιούμενο υλικό για θερμικούς ανταλλακτές σωλήνων:
Υπάρχουν δύο διαφορετικά σωλήνες δέσμες:
Ανάλογα με τις ειδικές απαιτήσεις και τις εφαρμογές, υπάρχουν οι ακόλουθες επιλογές υλικών σωλήνων:
Σωλήνες από χάλυβα άνθρακα: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Σωλήνες από κράμα χάλυβα: ASTM A213 T5, T9, T11, T22, T91
Σωλήνες από κράμα χαλκού:Η μέθοδος ASTM B111 / ASME SB111 C44300, C68700, C70600, C7060X, C71500, C71640
Σωλήνες από ανοξείδωτο χάλυβα:Ασφάλεια των διαστημικών συστημάτων
Σωλήνες από κράμα νικελίου:ΑΣTM Β407, ΑΣTM Β444, ΑΣTM Β622, ΑΣTM Β163, ΑΣTM Β165, ΑΣTM Β167...
Τύπος τιτανίου: ASTM B338
Εφαρμογές για τους εναλλάκτες θερμότητας:
Οι εναλλάκτες θερμότητας χρησιμοποιούνται ευρέως σε συστήματα εξάτμισης και ξήρανσης σε ορυκτά καύσιμα και πυρηνικά εργοστάσια, αεριοστροβίλους, θέρμανση και κλιματισμό, ψύξη, χημική βιομηχανία, κλωστοϋφαντουργικά εργοστάσια.
Τα κύρια χαρακτηριστικά των ανταλλακτών θερμότητας κελύφους και σωλήνων περιλαμβάνουν: ανθεκτική κατασκευή, εξαιρετικές επιδόσεις, μακρά διάρκεια ζωής, μοναδικό σχεδιασμό, ομαλή λειτουργία, αντέχουν σε υψηλές θερμοκρασίες,μη διαβρωτικό, ενεργειακά αποδοτικά.
Οι ανταλλακτές θερμότητας μας χρησιμοποιούνται ευρέως σε εργοστάσια ηλεκτρικής ενέργειας, διυλιστήρια, βιομηχανίες παραγωγής, ψυκτικά λιπαντικού λάδι, υπεράκτια βιομηχανικά κατασκευαστές νερού, χημικά εργοστάσια, θέρμανση και κλιματισμό,Συσσωρευτές, πυρηνικές μονάδες, συστήματα εξατμίσεως και ξήρανσης σε κλωστοϋφαντουργικά εργοστάσια, βιομηχανίες τροφίμων και γαλακτοκομικών προϊόντων και συστήματα ψύξης.
