Κοντενσέρμα θερμοανταλλάκτη σωλήνα

Οι σωλήνες για εξοπλισμό εναλλάκτη θερμότητας μπορούν να κατασκευαστούν για εφαρμογές υγρού σε υγρό ή ατμού σε υγρό.Οι δέσμες μπορούν να χρησιμοποιηθούν για εφαρμογές που περιλαμβάνουν βιομηχανικές διεργασίες και εμπορική θέρμανση ή ψύξη νερού.

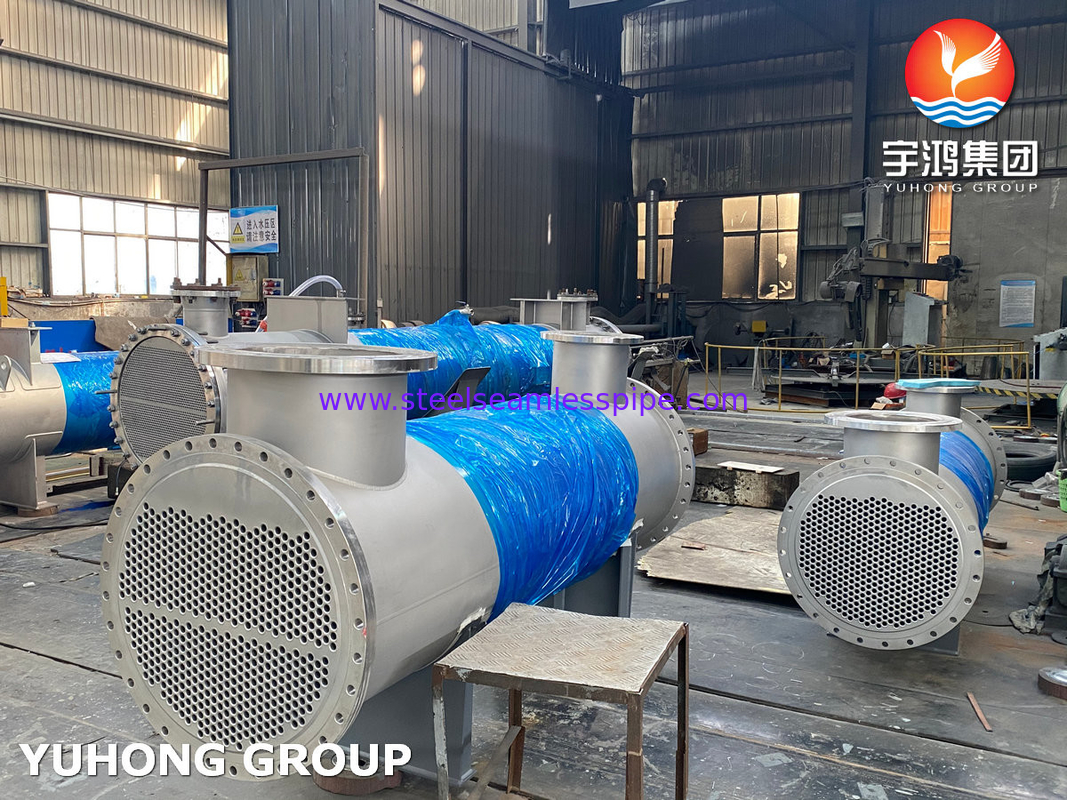

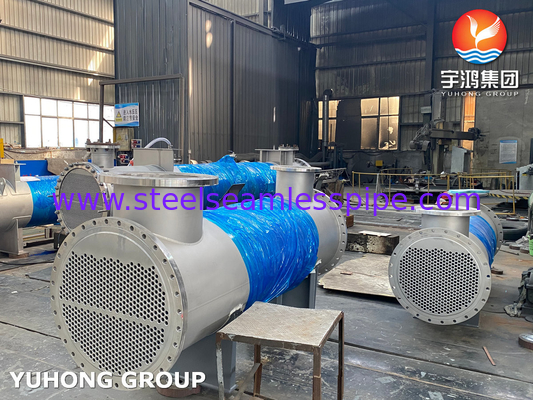

Ο θερμοανταλλάκτης σωλήνα είναι μια τυπική συσκευή ανταλλαγής θερμότητας που κάνει δύο υγρά με διαφορετικές θερμοκρασίες για ανταλλαγή θερμότητας.ένα υγρό μπορεί να ψυγίσει και το άλλο υγρό μπορεί να θερμανθεί για να ανταποκριθεί στην απαιτούμενη θερμοκρασίαΤο σωλήνα συγκεντρώνει πολλές ομάδες σωλήνων που είναι πυκνοστοιχημένα ως πυρήνας ακτινοβολίας, τοποθετημένα εξωτερικά με ένα σωληναρίσιο δοχείο που κατασκευάζεται από ατσάλινη πλάκα δοχείου πίεσης.όταν το ζεστό υγρό ή τα αέρια κυκλοφορούν στο δέμα σωλήνα, η μεγάλη συνδυασμένη επιφάνεια των σωλήνων θα φέρει αποτελεσματικές επιδόσεις ανταλλαγής θερμότητας για τη μεταφορά θερμότητας στο νερό του δοχείου και την ψύξη των υγρών στους σωλήνες.

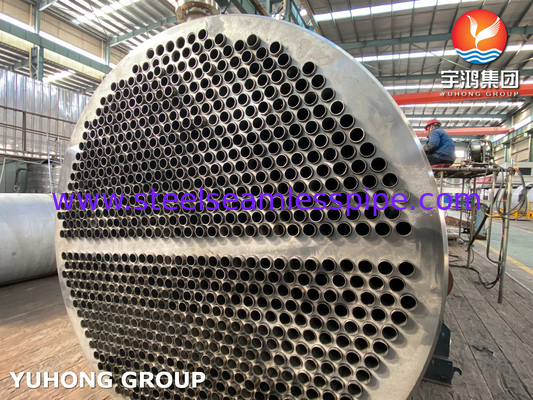

Υπάρχουν δύο διαφορετικές κατηγορίες δέσμων σωλήνων: ίσοι σωλήνες και σωλήνες U. Ανάλογα με τις συγκεκριμένες απαιτήσεις και την εφαρμογή, υπάρχουν οι ακόλουθες επιλογές υλικών σωλήνων:

Τύπος από χάλυβα άνθρακα: ASTM A179/ASME SA179/179M, ASTM A192

Σωλήνες από κράμα χάλυβα: ASTM A213 T5, T9, T11, T22, T91

Σωλήνες χαλκού: ASTM B111 C44300, C70600, C71500

Εφαρμογές:

Χημική παραγωγή


Βιομηχανία πετρελαίου


Ενέργεια


Φαρμακευτική

Στερεό σωλήνα VS U σωλήνα

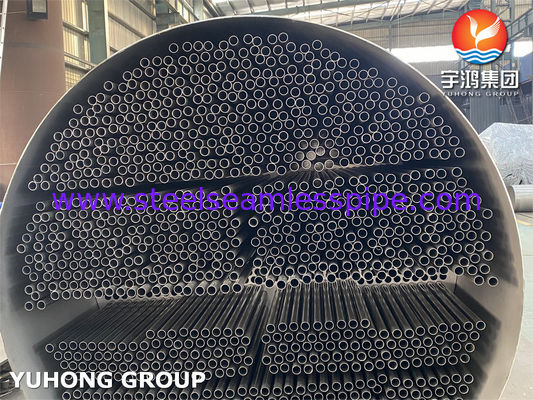

Στενό σωλήνα δέσμη: Το πρώτο και προηγουμένως κοινή χρήση σωλήνα δέσμη είναι διαμορφωμένη με ίσιο σωλήνα.το ζεστό υγρό αντλείται μέσα από το δέμα σε ευθεία γραμμή από το ένα άκρο του κελύφους της δεξαμενής στο άλλο άκρο του κελύφους της δεξαμενήςΟ τύπος αυτός είναι αποτελεσματικός, αλλά απαιτεί περισσότερη προσπάθεια για να ανοίξει η δεξαμενή, πρέπει να αφαιρεθεί το δέμα για να γίνει καθαρισμός ή συντήρηση..

Συμπλέκτης σωλήνων U: Η συστατική και νέα συνηθισμένη συσκευή σωλήνων είναι η διάταξη σωλήνων U.Αυτή η δέσμη εντυπωσιακών χαρακτηριστικών είναι σημεία εισόδου και εξόδου στην ίδια πλευρά του κελύφους σε ένα καπάκι κελύφους σωλήνα χωρισμένο σε δύο σφραγισμένα θαλάμουςΟι σωλήνες κατασκευάζονται σε σχήμα U, οι οποίοι αφήνουν τον θάλαμο εισόδου και ταξιδεύουν στο αντίθετο άκρο του κελύφους και επιστρέφουν στην αντίθετη κατεύθυνση προς τον θάλαμο εξόδου.Αυτός ο τύπος διάταξης είναι ευκολότερος να αποσυναρμολογηθεί για συντήρηση με το δέμα να γλιστράει συνήθως ως μια αρθρωτή μονάδαΤο δέμα σωλήνων τύπου U είναι επίσης κατάλληλο για υψηλές διαφορές θερμοκρασίας, ανακουφίζει την περισσότερη θερμική επέκταση και μειώνει τις πιέσεις συστολής στο δέμα.
