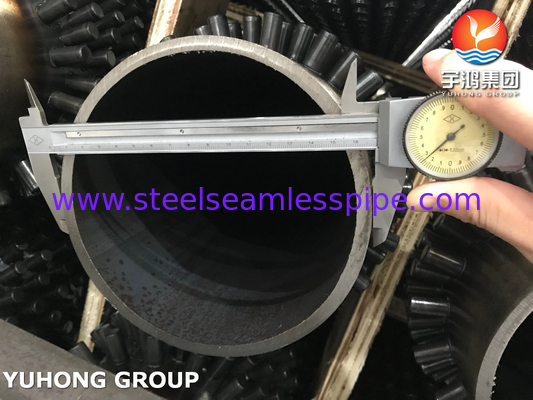

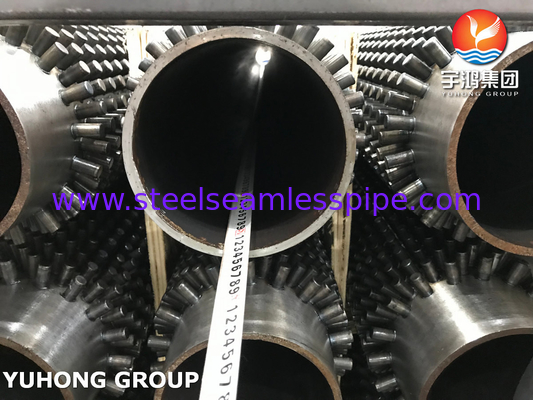

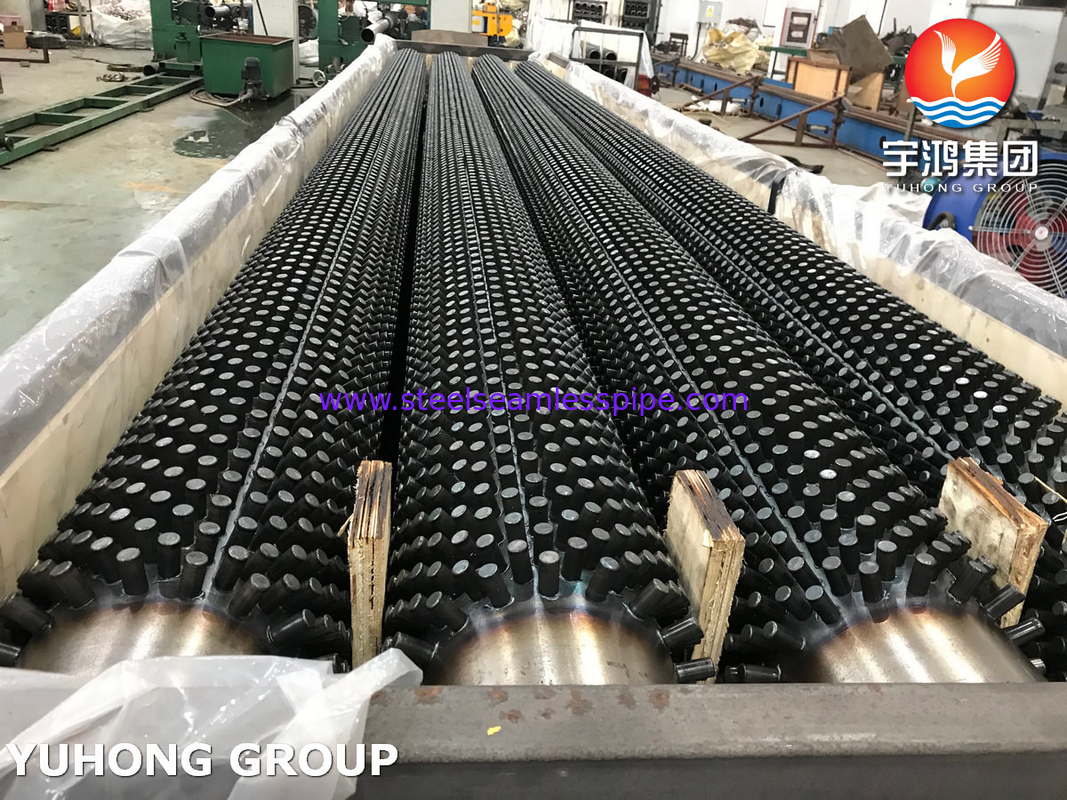

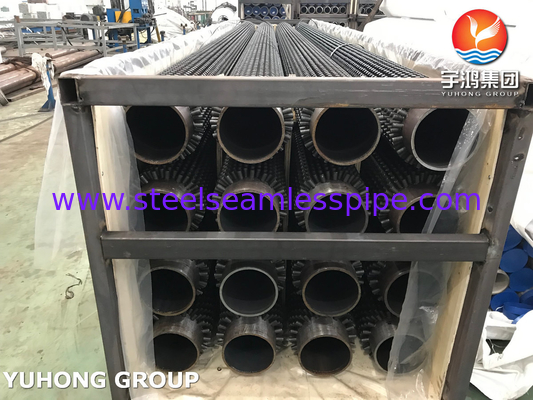

ΑΣTM A106 / ASME SA106 GR.B Σωλήνας με φτερούγες από χάλυβα άνθρακα για διυλιστήρια
Σύνοψη:
Το SA106 GR.B αναφέρεται σε μια ειδική ποιότητα υλικού χάλυβα άνθρακα που συμμορφώνεται με το πρότυπο ASTM A106.Χρησιμοποιείται συνήθως σε εφαρμογές υψηλής θερμοκρασίας και πίεσης, όπως στη βιομηχανία πετρελαίου και φυσικού αερίου, παραγωγή ενέργειας, και πολλά άλλα.
Οι σωλήνες με πτερύγια είναι συστατικά που χρησιμοποιούνται σε ανταλλακτές θερμότητας και λέβητες για τη βελτίωση της απόδοσης της μεταφοράς θερμότητας.αύξηση της επιφάνειας μεταφοράς θερμότηταςΟ σχεδιασμός αυτός βελτιώνει τη συνολική θερμική απόδοση του εναλλάκτη θερμότητας ή του λέβητα διευκολύνοντας την καλύτερη ανταλλαγή θερμότητας μεταξύ του υγρού μέσα στον σωλήνα και του εξωτερικού περιβάλλοντος.
Όταν το υλικό SA106 GR.B χρησιμοποιείται για την κατασκευή σωλήνων με φτερωτά πτερύγια, εξασφαλίζει υψηλή αντοχή, αντοχή στη διάβρωση και αξιόπιστη απόδοση σε απαιτητικές συνθήκες.Αυτοί οι σωλήνες είναι σχεδιασμένοι για να αντέχουν σε υψηλές θερμοκρασίες και πιέσεις, διατηρώντας παράλληλα τη δομική τους ακεραιότητα για παρατεταμένες περιόδους.
Η Yuhong Group παρέχει μια ποικιλία από υψηλής ποιότητας σωλήνες με φτερά. Τα προϊόντα μας εξάγονται στο εξωτερικό και έχουν κερδίσει ομόφωνα έπαινο από τους πελάτες.
Περιγραφή:
| Τύπος |
Ειδικότερα, |
| Υλικό σωλήνα βάσης |
Ομάδα Β |
| Τύπος πτερυγίου |
Πυκνωμένα |
| Υλικό πτερυγίων |
Χάλυβα άνθρακα |
| Υπερβολική δόση στο σωλήνα βάσης. |
Περισσότερα από 100 mm |
| Υψόμετρος |
250,4 mm |
| Διάμετρος στύλου |
Τυπικό μέγεθος είναι κυκλικό για την παρατεταμένη μερίδα 0,5 ̊ (12,7 mm) ή προσαρμοσμένο |
| Διαχωρισμός σταυρών |
0.625 ′′ (15.875 mm) ή 63 μοιράκια ανά επίπεδο ανά μέτρο ή προσαρμοσμένα |
| Τέλος σωλήνα |
Απλές Τέρματα, Κουφτερές Τέρματα |
| Γυμνό τέλος |
Σύμφωνα με το αίτημα του πελάτη |
| Κατανάλωση |
Περισσότερα από 2000 μέτρα την ημέρα |
Χημική σύνθεση του σωλήνα βάσης:
| Αξία |
Γ |
Μ |
Π |
S |
Ναι. |
Αρ |
Κου |
Μo |
Νι |
V |
| Β |
0.30 το πολύ. |
0.29-1.06 |
0.035 μέγιστο |
0.035 μέγιστο |
0.10 λεπτά |
0.40 το πολύ. |
0.40 το πολύ. |
0.15 το πολύ. |
0.40 το πολύ. |
0.08 το πολύ |
Μηχανικές ιδιότητες του σωλήνα βάσης:
| Αξία |
Δυνατότητα τέντωσης, min, ksi (MPa) |
Δύναμη απόδοσης,
min, ksi (MPa) |
Αμήκρυνση σε 2 ίντσες.
ή 50 mm, min (%) |
θερμοκρασία θερμικής επεξεργασίας,
min, °F(°C) |
| Διάμετρος |
Πέρας |
| Β |
60(415) |
35(240) |
30 |
16.5 |
1200 ((650) |
Εφαρμογή και αρχή λειτουργίας του σωλήνα με φτερούγες:
1Ο εξοπλισμός αυτός χρησιμοποιείται αποκλειστικά για τη συγκόλληση σφραγισμένων σωλήνων.Χαρακτηρίζεται από υψηλή αποτελεσματικότητα μεταφοράς θερμότητας και υψηλή πίεση ρουλεμάνΧρησιμοποιείται κυρίως στην ανάκτηση θερμότητας από απόβλητα, στην πετροχημική, στα συστήματα ανταλλαγής θερμότητας των λέβητων σταθμών παραγωγής ηλεκτρικής ενέργειας και σε άλλες βιομηχανίες.
Η εφαρμογή στυλοειδών σωλήνων σε θάλαμο συγκέντρωσης θερμαντικού φούρνου της πετροχημικής βιομηχανίας μπορεί να αυξήσει τον συντελεστή μεταφοράς θερμότητας από την πλευρά του καπνού.Η επιφάνεια των φουσκωμένων σωλήνων είναι 2 έως 3 φορές μεγαλύτερη από αυτή των φωτεινών σωλήνωνΥπό συνθήκες εύλογου σχεδιασμού, η χρήση σωλήνων με μπουκέτα μπορεί να επιτύχει την ίδια θερμική ένταση με την ακτινοβολία.
2Ο πτυσσόμενος σωλήνας είναι ένα ολοκληρωμένο μέρος ανταλλαγής θερμότητας που επεξεργάζεται χρησιμοποιώντας συγκόλληση αντίστασης τύπου επαφής με συχνότητα ισχύος και συγκόλληση σύντηξης με ανασταλτική δύναμη.
3Ο εξοπλισμός υιοθετεί ζύγιση χωρίς όγκο μετάλλου διπλού πυρκαγιάς.
4Το ηλεκτρικό μέρος ελέγχου υιοθετεί έλεγχο προγράμματος PLC και ρύθμιση παραμέτρων διεπαφής ανθρώπου-μηχανής,και η λειτουργία είναι απλή και αξιόπιστηΟι παράμετροι συγκόλλησης υιοθετούν ρυθμίσεις υπολογιστή με μία μόνο πλακέτα.
Ειδικές τεχνικές παραμέτρους:
1Ονομαστική ισχύς εισόδου: 90KVA
2. ονομαστική τάση εισόδου: 380V±10%
3Διάμετρος συγκολλημένων σωλήνων από χάλυβα: 60-220 mm
4Διάμετρος συγκολλημένων πριόνων 6-14 mm (και άλλων πριόνων μη φυσιολογικού σχήματος)
5Επαρκές μήκος συγκολλημένων σωλήνων χάλυβα: 13 μέτρα
6.Αξιακή απόσταση των συγκολλημένων πριόνων: ελεύθερη ρύθμιση
7- Διατάξη των ακτινολυτωμένων πριόνων: ζευγάρι
8Κατά τη συγκόλληση υλικών από ανοξείδωτο χάλυβα, απαιτείται προθέρμανση (που κατασκευάζεται από τον ίδιο τον χρήστη).
Αν ενδιαφέρεστε για τα προϊόντα Yuhong μας, παρακαλώ, μη διστάσετε να μας καλέσετε ή να μας στείλετε email, θα χειριστούμε την ερώτησή σας το συντομότερο δυνατόν και θα σας δώσουμε την καλύτερη υποστήριξη
