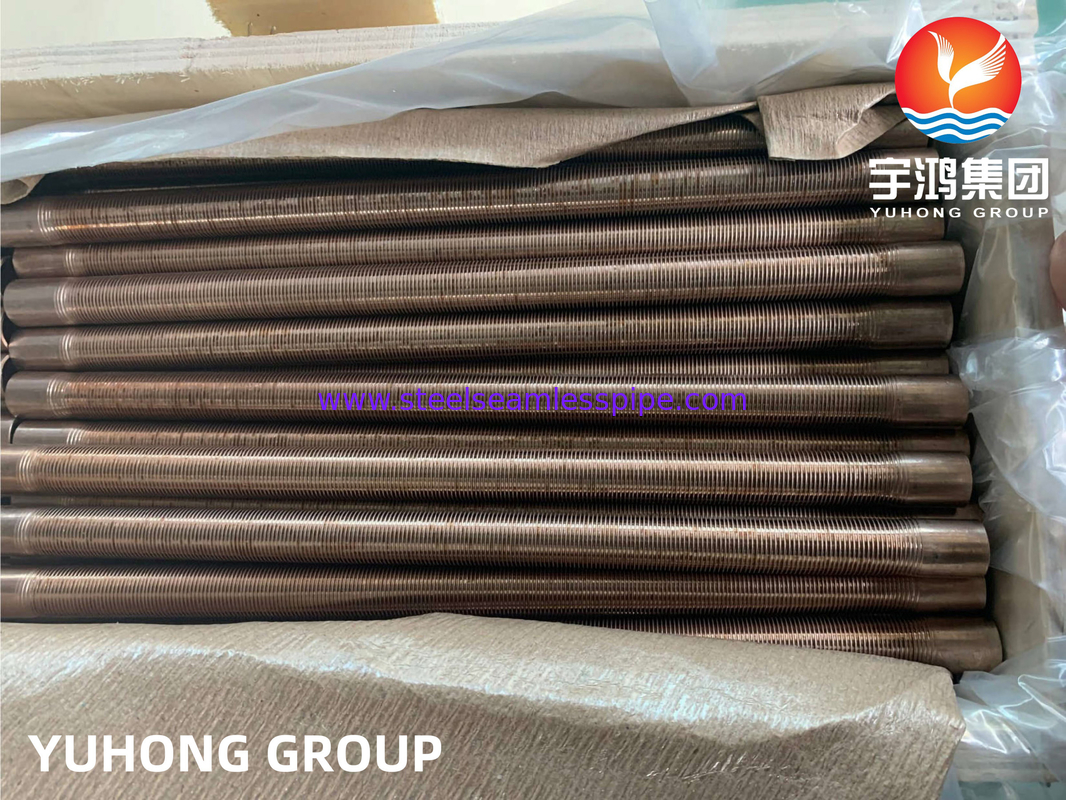

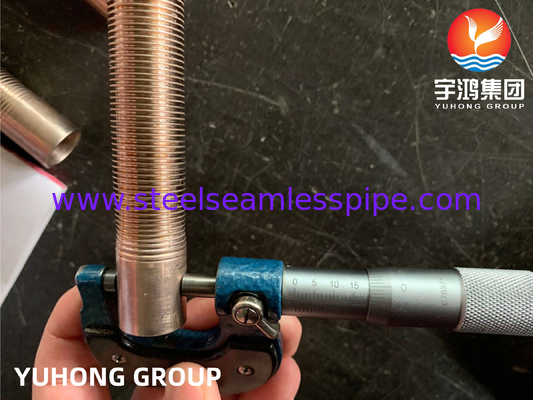

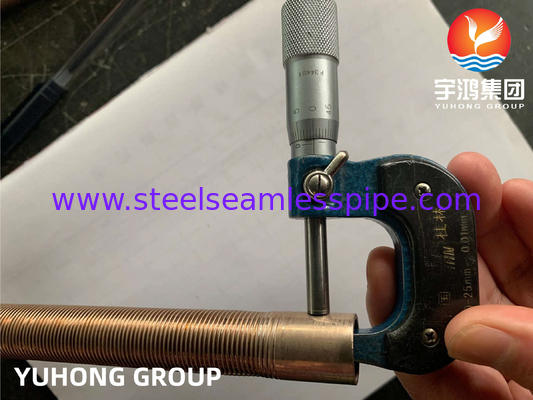

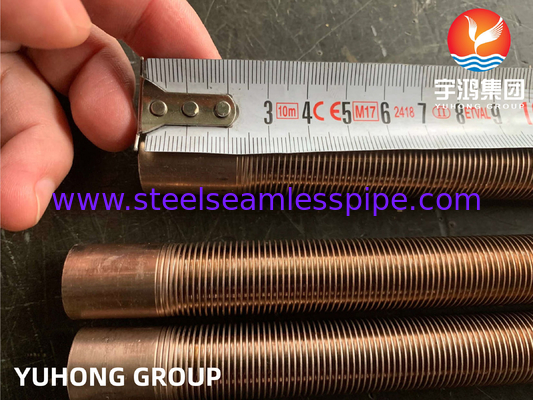

Σωλήνας με πτερύγια χαμηλού ύψους από κράμα χαλκού-νικελίου ASME SB111 UNS C70600 CuNi 90/10 για εναλλάκτη θερμότητας κελύφους-σωλήνα
Αυτή η προδιαγραφή ASTM B111 καθορίζει τις απαιτήσεις για χαλκό και διάφορα κράματα χαλκού, σωλήνες χωρίς ραφή και σωληνώσεις σε ένα καθορισμένο εύρος διαμέτρων για χρήση σε επιφανειακούς συμπυκνωτές, εξατμιστές και εναλλάκτες θερμότητας. Τα καθορισμένα κράματα χαλκού και χαλκού είναι τα UNS Nos. C10100, C10200, C10300, C10800, C12000, C12200, C14200, C19200, C23000, C28000, C44300, C44400, C44500, C60800, C61300, C61400, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 και C72200. Τα προϊόντα θα πρέπει να παράγονται με χύτευση, εξώθηση, έλξη, ανόπτηση, ισοπέδωση και περικοπή, και με οποιαδήποτε άλλη διαδικασία που θα παράγει σωλήνες χωρίς ραφή υπό καθορισμένες συνθήκες.
Ο χαλκός και τα κράματα χαλκού θα πρέπει να παρέχονται σε οποιαδήποτε από τις ακόλουθες σκληρυμένες καταστάσεις: ανόπτηση, ελαφρώς τραβηγμένα, σκληρά τραβηγμένα ή σκληρά τραβηγμένα και τελικά ανόπτηση. Οι σωλήνες για δακτυλίδια θα πρέπει να είναι πλήρως ανόπτητοι για πλήρη κρυστάλλωση. Η θερμική επεξεργασία ανακούφισης από την τάση συνιστάται για ορισμένους σωλήνες μετά την ισοπέδωση.
Τα προϊόντα θα πρέπει να ελέγχονται για διαστολή, συμπίεση και υπολειμματική τάση. Οι απαιτήσεις εφελκυσμού και διαστολής για το προϊόν καθορίζονται σύμφωνα με την ονομασία του βαθμού χάλυβα. Τα προϊόντα θα πρέπει επίσης να υποβάλλονται σε δοκιμή νιτρώδους υδραργύρου, δοκιμή ατμού αμμωνίας, δοκιμή ρευμάτων Foucault, υδροστατική δοκιμή και πνευματική δοκιμή.
Υλικό
| Βαθμός |
ΗΠΑ |
Ηνωμένο Βασίλειο |
Γερμανία |
Ιαπωνία |
| Κίνα BG |
ASTM B 111 |
BS |
DIN |
JIS H |
| BFe10-1-1 |
C70600 |
CN102 |
CuNi10Fe1Mn |
C7060 |
| Εμπορική ονομασία |
UNS |
Προδιαγραφές βιομηχανίας χαλκού-νικελίου |
Χημική σύνθεση |
Ελάχιστη εφελκυστική αντοχή
(KSI) |
Ελάχιστη αντοχή διαρροής
(KSI) |
Επιμήκυνση
% |
| CuNi 90/10 |
UNS C70600
UNS C70620 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543
ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 DIN 2.0872 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu 88.6 min
Pb. 05 max*
Fe 1.8 max
Zn
1 max*
Ni 9-11 max
Mn 1.0 max |
38 |
15 |
30 |
| CuNi 90/10 |
UNS C70600 |
EEMUA 144 90/10, 145 90/10, 14 90/1 |
Cu rem.
Pb. 01 max
Fe 1.5-2.0
Zn 0.2 max
P 0.2 max
S 0.2 max
Ni 10-11
Mn 0.5-1.0 |
40 |
15 |
30 |
| CuNi 70/30 |
UNS C71500
UNS C71520 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543
ASTM B111, B122, B151, B171, B359, B395, B432, B467, B543, B552, B608, F467, F468
DIN 2.0882
MIL C-15726, T-15005, T-16420, T-22214
SAE J461, J463 |
Cu rem (65.0 min)
Pb. 05 max*
Fe 0.4-1.0
Zn 1 max*
Ni 29-33
Mn 1 max |
52 |
18 |
45 |
| CuNi 70/30 |
UNS C71640 |
ASTM B111, B543, B552 |
Cu rem
Pb. 05 max*
Fe 1.7-2.3
Zn 1 max*
Ni 29-32
Mn 1.5-2.5 |
63 |
25 |
– |
| Τυπικές διαστάσεις - Σωλήνες με χαμηλά πτερύγια |
| Εξωτερική διάμετρος |
Πάχος |
Μήκος |
Πυκνότητα πτερυγίων |
| (mm) |
(inch) |
(mm) |
(BWG) |
(m) |
(ft) |
(πτερύγια/inch) |
(πτερύγια/m) |
| 12.00~ 60.00 |
0.47~ 2.4 |
0.635 ~ 4.572 |
23 ~ 7 |
0.3 ~ 25 |
1 ~ 82 |
8 ~ 40 |
315 ~ 1575 |
| Υλικά - Σωλήνες με χαμηλά πτερύγια |
| Ανθρακούχο χάλυβας |
SA 179 / A 179 |
| Ανθρακούχο χάλυβας |
SA 210 / A 210 |
| Ανθρακούχο χάλυβας |
SA 334 / A 334 |
| Ανοξείδωτος χάλυβας |
SA 213 / A 213 |
| Διπλός ανοξείδωτος χάλυβας |
SA 789 / A 789 |
| Χαλκός & κράματα χαλκού |
SB 111 / B 111 |
| Τιτάνιο & κράματα Ti |
SB 338 / B 338 |
| Για διαφορετικά υλικά, επικοινωνήστε με το τμήμα πωλήσεων. |
| Τυπικές τεχνικές προδιαγραφές - Σωλήνες με χαμηλά πτερύγια |
| Ανθρακούχο χάλυβας |
ASTM A 498 |
| Ανοξείδωτος χάλυβας |
ASTM A 1012 |
| Χαλκός και κράματα χαλκού |
ASTM B 359 |
| Τιτάνιο |
ASTM B 891 |
| Για διαφορετικά υλικά, επικοινωνήστε με το τμήμα πωλήσεων. |
| ΕΠΙΣΗΣ ΔΙΑΘΕΣΙΜΑ - ΣΩΛΗΝΕΣ ΜΕ ΧΑΜΗΛΑ ΠΤΕΡΥΓΙΑ |
| Σωλήνας συμπυκνωτή "Y-fin" |
Σωλήνας εξατμιστή "T-fin" |
 |
|
| Εσωτερικός αυλακωτός (IG) σωλήνας χαμηλού πτερυγίου |
Εσωτερικός αυλακωτός (IG) σωλήνας Y-Fin / T-fin |
|
|
| U-Bent σωλήνας χαμηλού πτερυγίου |
Ανοπτημένος σωλήνας χαμηλού πτερυγίου |
|
|
| |
| Επιθεωρήσεις και δοκιμές - Σωλήνες με χαμηλά πτερύγια |
| Χημική σύνθεση |
| Μηχανικές ιδιότητες |
| Υδροστατική δοκιμή |
| Πνευματική δοκιμή |
| Επιθεώρηση με βοροσκόπιο |
| Δοκιμή ρευμάτων Foucault |
