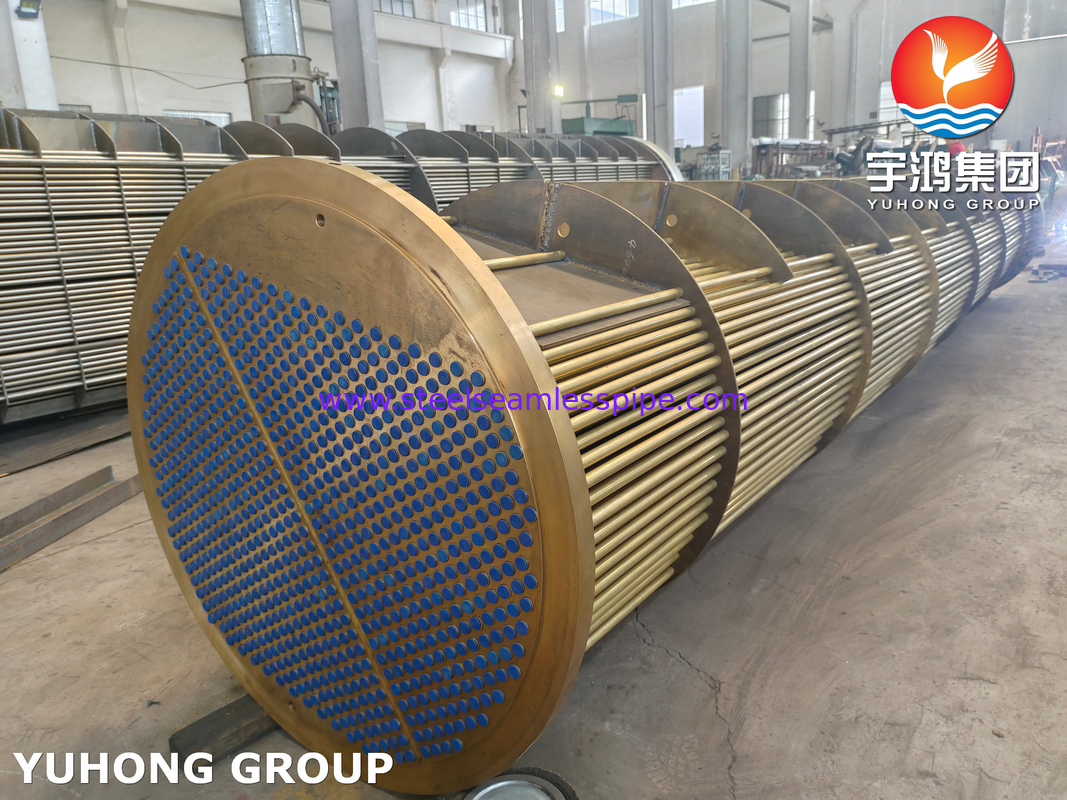

Συσκευή εναλλάκτη θερμότητας από χαλκό κράμα χάλυβα C12200 C70600 για μέγιστη μεταφορά θερμότητας

Συσκευή εναλλάκτη θερμότητας από χαλκό κράμα χάλυβα C12200 C70600 για μέγιστη μεταφορά θερμότητας

Μετατροπέας θερμότητας σωλήναείναι ένα τυπικό εξοπλισμό ανταλλαγής θερμότητας που κάνει δύο υγρά με διαφορετικές θερμοκρασίες να ανταλλάσσουν θερμότητα.ένα υγρό μπορεί να ψυγίσει και ένα άλλο υγρό μπορεί να θερμανθεί για να καλύψει τις αντίστοιχες ανάγκες τουςΟ εξοπλισμός χρησιμοποιείται ευρέως σε χημικούς, πετρελαϊκούς, φαρμακευτικούς, ενεργειακούς και άλλους βιομηχανικούς τομείς και είναι ένας από τους απαραίτητους σημαντικούς εξοπλισμούς στην χημική παραγωγή.

Συσκευή σωλήνων
Στο κέλυφος και του σωλήνα εναλλάκτη θερμότητας είναι η απλούστερη ενιαία σωλήνα εναλλάκτη θερμότητας, αν πρέπει να αυξήσει την επιφάνεια μεταφοράς θερμότητας, γενικά χρησιμοποιούν τη μέθοδο της αύξησης του αριθμού των σωλήνων,το δέμα σωλήνα μπορεί να χωριστεί για να αποφευχθεί η ροή του σωλήνα και συντελεστής μεταφοράς θερμότητας μετά την αύξηση του αριθμού των σωλήνων, από την άποψη της κατασκευής, της εγκατάστασης, της λειτουργίας, γενικά χρησιμοποιούν ίσο σωλήνα και ο αριθμός των σωλήνων δεν πρέπει να είναι πάρα πολύ.

Το κανάλι υγρού που αποτελείται στο σωλήνα ανταλλαγής θερμότητας του ανταλλακτηρίου θερμότητας σωλήνα δέσμης ονομάζεται ο δρόμος του σωλήνα, και το κανάλι υγρού που αποτελείται έξω από το σωλήνα ανταλλαγής θερμότητας ονομάζεται ο δρόμος του κελύφους.Το εργαζόμενο μέσο εισέρχεται σε σωλήνα μεταφοράς θερμότητας μέσω ενός ακροφύλλου εισόδου στο τέλος της κεφαλής, και η ροή μπορεί να συνειδητοποιήσει μια δομή ενός σωλήνα, δύο σωλήνων και τεσσάρων σωλήνων σύμφωνα με τις τεχνολογικές απαιτήσεις.Ο άλλος τύπος εργασιακού μέσου εισέρχεται στο κέλυφος μέσω ενός πύραυλου εισόδου στο ένα άκρο του κέλυφου και κατανέμεται ομοιόμορφα έξω από τον σωλήνα μεταφοράς θερμότητας, και η κατάσταση της ροής του μπορεί να παρέχεται με διαφορετικούς τύπους και αριθμούς αποκλειστικών στη δέσμη σύμφωνα με τις απαιτήσεις της διαδικασίας.Δύο διαφορετικές θερμοκρασίες του εργασιακού μέσου στον εναλλάκτη θερμότητας, η σχετικά υψηλή θερμοκρασία του εργασιακού μέσου μέσω του τοιχώματος του σωλήνα ανταλλαγής θερμότητας για τη μεταφορά θερμότητας στη σχετικά χαμηλή θερμοκρασία του εργασιακού μέσου,η σχετικά υψηλή θερμοκρασία του εργασιακού μέσου ψύχεται, η σχετικά χαμηλή θερμοκρασία του εργασιακού μέσου θερμαίνεται, και στη συνέχεια για να ολοκληρωθεί ο στόχος των δύο ρευστών διαδικασία ανταλλαγής θερμότητας

Το δέμα σωλήνα εναλλάκτη θερμότητας είναι το βασικό στοιχείο του σωληναρίου εναλλάκτη θερμότητας, οι κύριες λειτουργίες του είναι οι ακόλουθες:

1.Σωλήνες στήριξης: Η δέσμη σωλήνων παρέχει μια σταθερή δομική βάση για να εξασφαλιστεί η σταθερότητα της συνολικής δομής του εναλλάκτη θερμότητας.Η θέση και η γωνία του σωλήνα έχουν σημαντική επίδραση στην απόδοση μεταφοράς θερμότητας, οπότε πρέπει να υπολογίζεται και να αναλύεται με ακρίβεια κατά τη διάρκεια του σχεδιασμού και της εγκατάστασης.
2.Μέσο διαχωρισμού: Όταν το θερμό μέσο περιέχει ακαθαρσίες, η δέσμη σωλήνων βοηθά στο διαχωρισμό διαφορετικών τύπων μέσων για να εξασφαλιστεί η ακρίβεια της μεταφοράς θερμότητας.Αυτό μπορεί να γίνει με την αλλαγή της δομής του σωλήνα δέμα, όπως η εγκατάσταση ειδικών διαχωριστικών διαχωρισμών ή κάμψης τμημάτων του σωλήνα.

3.Μεταφορά θερμότηταςΤο σωλήνα είναι ένα κανάλι για το ζεστό μέσο για τη μεταφορά θερμότητας σε άλλο μέσο για την επίτευξη ανταλλαγής θερμότητας και κρύου.Η εσωτερική διάμετρος και η διάταξη της δέσμης σωλήνων θα επηρεάσουν την απόδοση μεταφοράς θερμότηταςΟι μεταλλικοί σωλήνες όπως ο χαλκός, ο χάλυβας, το ανοξείδωτο χάλυβα κλπ. χρησιμοποιούνται συχνά για την κατασκευή δέσμων σωλήνων, ώστε να μπορούν να αντέχουν σε περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης.

4.Καθαρισμός και συντήρηση: Επειδή η δέσμη σωλήνα είναι το κεντρικό μέρος του εναλλάκτη θερμότητας, με την πάροδο του χρόνου, είναι εύκολο να συσσωρεύονται βρώμα και κλίμακα, επηρεάζοντας την απόδοση μεταφοράς θερμότητας.Ο σχεδιασμός του δέσμου σωλήνων πρέπει να λαμβάνει υπόψη την ευκολία καθαρισμού., και μερικές φορές περιλαμβάνουν εύκολα αντικαταστάσιμα εξαρτήματα, ώστε να διευκολύνεται η τακτική συντήρηση.

5.Βελτίωση της ενεργειακής απόδοσης: Μέσω της ανταλλαγής θερμότητας, η δέσμη σωλήνων μπορεί να μετατρέψει την απώλεια θερμότητας σε χρήσιμη θερμική ενέργεια, βελτιώνοντας την ενεργειακή απόδοση και μειώνοντας την κατανάλωση ενέργειας.

6.Διατήρηση της ισορροπίας θερμοκρασίας: Στην βιομηχανική παραγωγή, οι εναλλάκτες θερμότητας συμβάλλουν στη μεταφορά θερμότητας μεταξύ διαφορετικών μέσων και στη διατήρηση της ισορροπίας θερμοκρασίας, η οποία είναι απαραίτητη για τη διασφάλιση της αποτελεσματικότητας και της ποιότητας της παραγωγής.

7.Βελτίωση της αποδοτικότητας του εξοπλισμού: Σε ορισμένους εξοπλισμούς, όπως οι ατμογεννήτριες, οι σωλήνες βοηθούν στην ψύξη και τη μείωση της πίεσης για να βελτιωθεί η απόδοση του εξοπλισμού και να παραταθεί η διάρκεια ζωής του.

8.Φώκια: Ο σχεδιασμός του σωληνωτού εναλλάκτη θερμότητας περιλαμβάνει δύο τύπους σφραγίδας: την σφραγίδα μεταξύ του σωληνωτού δέσμου και της πλάκας του σωλήνα και την σφραγίδα μεταξύ του σωληνωτού δέσμου και του κελύφους.Αυτές οι σφραγίδες πρέπει να έχουν καλή αντοχή στη θερμοκρασία., αντοχή στη διάβρωση και αντοχή στην πίεση για τη μακροχρόνια σταθερή λειτουργία του εναλλάκτη θερμότητας.
