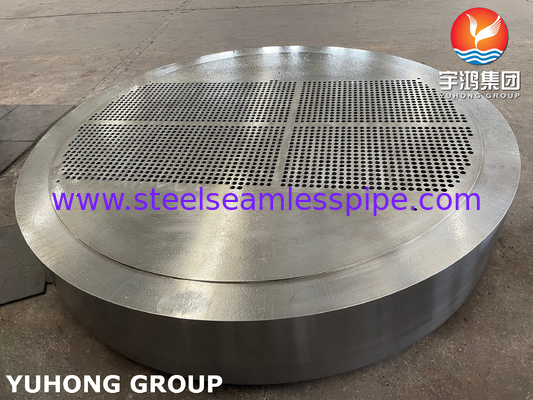

ΑΣΜΕ SA516 Gr.70N ΣΤΑΤΙΑΡΙΚΟ ΣΥΡΙΖΑ
Ο σταθερός εναλλάκτης θερμότητας με πλάκα σωλήνα αναφέρεται σε ένα κέλυφος και έναν εναλλάκτη θερμότητας σωλήνα, στον οποίο οι πλάκες σωλήνων στα δύο άκρα του δέσμου σωλήνων συνδέονται σταθερά με το κέλυφος με συγκόλληση.Αφού η πλάκα του σωλήνα και το κέλυφος συγκολληθεί, μπορεί επίσης να χρησιμεύει ως φλάντζη και να συνδέεται με τη φλάντζη του κουτιού σωλήνων με μπουλόνια.Το πλεονέκτημα είναι ότι η δομή είναι απλή και η εσωτερική διάμετρος του απαιτούμενου κελύφους είναι η μικρότερη, εξασφαλίζοντας παράλληλα ίση επιφάνειες μεταφοράς θερμότητας.
Τα φύλλα σωλήνων αποτελούν βασικά στοιχεία διαφόρων ανταλλακτών θερμότητας και δοχείων κελύφους και σωλήνων. Ο κύριος σκοπός τους είναι να παρέχουν υποστήριξη και σφράγιση στο δέμα σωλήνων.Υπάρχουν διάφοροι τύποι σωλήνων.Εδώ παρατίθενται ορισμένοι κοινοί τύποι τμημάτων και οι λεπτομερείς περιγραφές τους:
1.Σταθερό φύλλο σωλήνα: Περιγραφή: Το σταθερό φύλλο σωλήνα στερεώνεται στο περίβλημα του εναλλάκτη θερμότητας και συγκολλείται ή συγκολλείται στην τρύπα του σταθερού φύλλου σωλήνα.Δεν θα κινηθούν σε σχέση με το φύλλο του σωλήνα και η επέκταση μεταξύ των σωλήνων και το κέλυφος είναι πολύ μικρή.
2. Φόρτωμα σωλήνα:
Περιγραφή: Η σχεδίαση του πλωτού φύλλου σωλήνα επιτρέπει στις δέσμες σωλήνων να επεκτείνονται και να συρρικνώνονται ελεύθερα με τις αλλαγές θερμοκρασίας.Παρόλα αυτάΧρησιμοποιήστε το Hs desien όταν υπάρχει στεγνή έλξη για να αποφευχθεί η βλάβη των σωλήνων και των αρθρώσεων σωλήνων-πλακέτων.
3. Σχήμα U δέσμη σωλήνων:
Περιγραφή: Σε έναν εναλλάκτη θερμότητας με δέσμη σωλήνων U, οι σωλήνες λυγίζονται σε ένα "σχήμα".Αυτή η διαμόρφωση χρησιμοποιείται συνήθως σε εφαρμογές όπου η θερμική επέκταση και συστολή πρέπει να προσαρμόζονται, αλλά η σύνδεση πρέπει να αφαιρεθεί για συντήρηση.
4Πλάκα κυμαινόμενου σωλήνα κεφαλής:
Σημείωση: Σε ορισμένους ανταλλακτές θερμότητας κελύφους και σωλήνων, το άλλο άκρο κλείνει με ενα εναλλάκτη θερμότητας κυψελού κυψελού και το ένα άκρο του κελύφους κλείνει με ένα σταθερό φύλλο σωλήνα.Η πλωτή κεφαλή μπορεί να κινηθεί αξιακά για να φιλοξενήσει την θερμική επέκταση και συστολή του σωλήναΟ σχεδιασμός αυτός είναι κοινός στους ανταλλακτές θερμότητας Rappe.
5.Σταθερό φύλλο σωλήνα (με περιγραφή των αρθρώσεων επέκτασης) Εάν η προσωρινή σύνδεση μεταξύ του σωλήνα και του κελύφους είναι σημαντική και ένα πλωτό φύλλο σωλήνα μπορεί να μην είναι πρακτικό,μπορούν να ενσωματωθούν αρθρώσεις διεύρυνσης στον σχεδιασμό του σταθερού σωλήναΗ επιλογή του τύπου του σωληνώματος εξαρτάται από διάφορους παράγοντες, όπως το μέγεθος του σωληνώματος, το μέγεθος του σωληνώματος και το μέγεθος του σωληνώματος.συμπεριλαμβανομένης της ειδικής εφαρμογής, τις απαιτήσεις θερμοκρασίας και πίεσης, και την ανάγκη να προσαρμοστούν στην θερμική επέκταση και συστολή.Η σωστή επιλογή και σχεδιασμός των φύλλων σωλήνων είναι κρίσιμης σημασίας για τη διασφάλιση αποτελεσματικής και ασφαλούς λειτουργίας των ανταλλακτών θερμότητας και των δοχείων πίεσης
- Δεν ξέρω.
Τα χαρακτηριστικά του θερμομικρατήρα σταθερής σωλήνας είναι τα εξής:
1Η διείσδυση της παράκαμψης είναι μικρή.
2Οι σφυρηλατητές χρησιμοποιούνται λιγότερο και το κόστος είναι χαμηλό.
3- Δεν υπάρχει εσωτερική διαρροή.
4Η περιοχή μεταφοράς θερμότητας είναι 20% έως 30% μεγαλύτερη από εκείνη του εναλλάκτη θερμότητας με πλωτή κεφαλή.
Τα μειονεκτήματα των θερμοανταλλακτών πλακών σταθερών σωλήνων είναι:
1Η διαφορά θερμοκρασίας μεταξύ του κελύφους και του τοιχώματος του σωλήνα είναι μεγάλη.
2Η δύναμη διαφοράς θερμοκρασίας δημιουργείται εύκολα και η ένταση διαφοράς θερμοκρασίας δημιουργείται εύκολα μεταξύ της πλάκας του σωλήνα και της κεφαλής του σωλήνα, προκαλώντας βλάβη.
3Η πλευρά του καβούρου δεν μπορεί να καθαριστεί μηχανικά.
4Μετά την διάβρωση των σωλήνων, θα αποσυναρμολογηθούν μαζί με το περίβλημα και η διάρκεια ζωής του εξοπλισμού θα είναι σύντομη.
