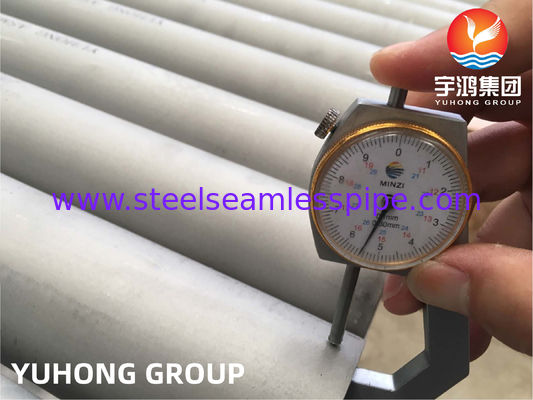

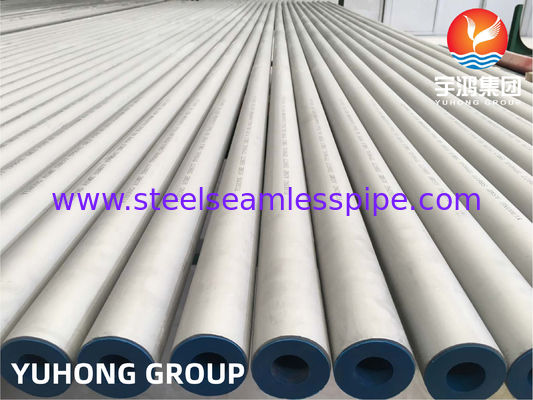

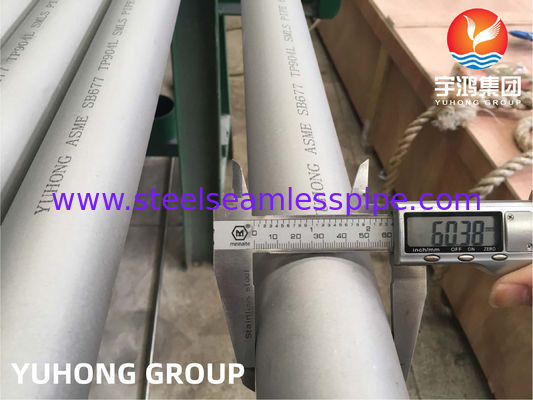

Σωλήνας από κράμα νικελίου ASME SB677 TP904L για βιομηχανική εφαρμογή
ASME SB677 είναι ένα πρότυπο υλικού στην Ενότητα II, Μέρος Β του Κώδικα Λεβήτων και Δοχείων Πίεσης ASME, με τίτλο "Σωλήνες και Σωληνώσεις από Κράμα Νικελίου Χωρίς Ραφή". Καθορίζει τη χημική σύνθεση, τις μηχανικές ιδιότητες, τις ανοχές διαστάσεων και άλλες απαιτήσεις για σωλήνες χωρίς ραφή από νικέλιο και κράματα νικελίου-κοβαλτίου. TP904L ορίζει έναν συγκεκριμένο τύπο ανοξείδωτου χάλυβα υψηλής απόδοσης, που συχνά αναφέρεται ως "υπερ-ωστενιτικός ανοξείδωτος χάλυβας". Ωστόσο, λόγω της υψηλής περιεκτικότητάς του σε νικέλιο (περίπου 25%), η απόδοσή του είναι πιο κοντά σε αυτή των κραμάτων με βάση το νικέλιο, ιδιαίτερα όσον αφορά την αντοχή στη διάβρωση. Επομένως, στις εμπορικές και βιομηχανικές ταξινομήσεις, αναφέρεται συχνά ως κράμα με βάση το νικέλιο.

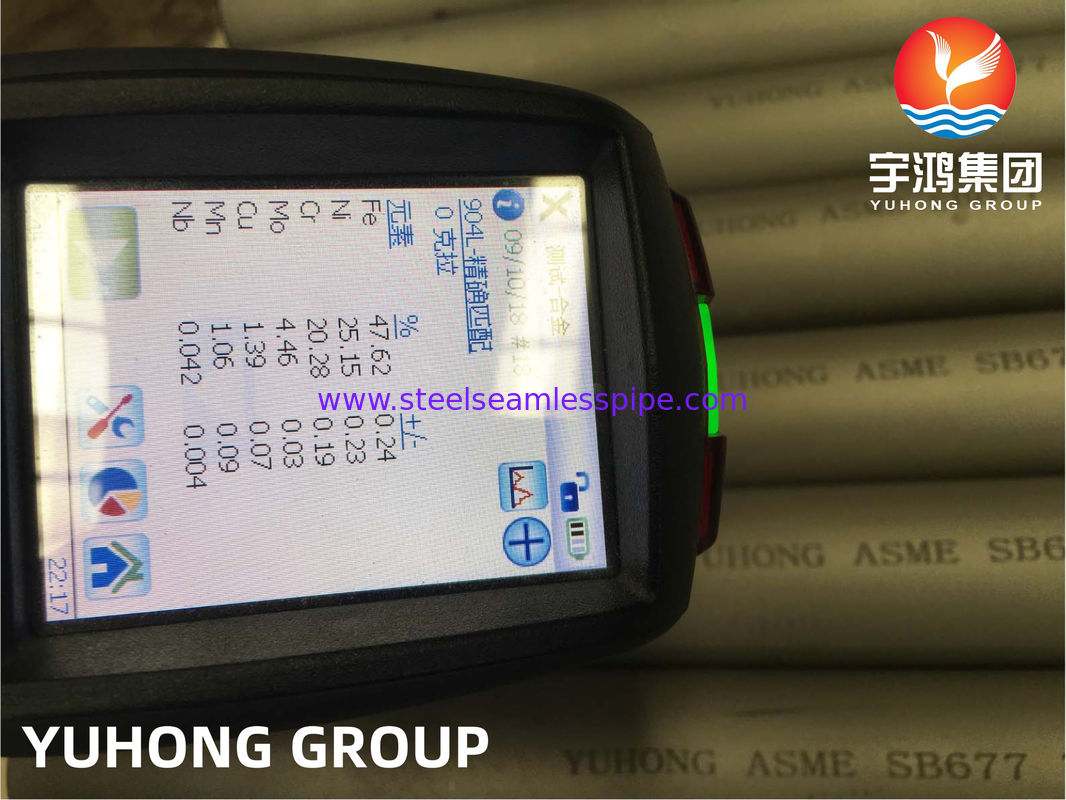

Η χημική σύνθεση του 904L είναι C ≤ 0,03, Si ≤ 1,00, Mn ≤ 2,00, P ≤ 0,035, S ≤ 0,03, Ni: 23,0-25,0, Cr: 18,0-20,0, Mo: 3,0-4,0, Cu: 4,0-5,0. Οι ελάχιστες μηχανικές ιδιότητες του κράματος 904L σε θερμοκρασία δωματίου: κράμα και κατάσταση: 926, αντοχή σε εφελκυσμό (Rm N/mm2): 490, αντοχή διαρροής (RP0.2N/mm2): 216, επιμήκυνση A5%: 35
Εύρος Σύνθεσης Σωλήνα από κράμα νικελίου ASME SB677 TP904L
| Βαθμός |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
Ni |
Cu |
| 904L |
0,020 |
2,00 |
1,00 |
0,045 |
0,035 |
19,0-23,0 |
4,0-5,0 |
23,0-28,0 |
1,0-2,0 |
Υψηλό νικέλιο μπορεί να παρέχει μια σταθερή ωστενιτική δομή, δίνοντας στο κράμα εξαιρετική ανθεκτικότητα και αντοχή σε μειωτικά μέσα και ρωγμές διάβρωσης λόγω καταπόνησης; υψηλό χρώμιο παρέχει εξαιρετική αντοχή στη διάβρωση σε οξειδωτικά μέσα; μολυβδαίνιο μπορεί να βελτιώσει σημαντικά την αντοχή σε διάβρωση με κοιλώματα χλωριούχων και διάβρωση σε σχισμές; χαλκός είναι το βασικό στοιχείο, το οποίο κάνει το 904L να έχει εξαιρετική αντοχή στη διάβρωση σε μειωτικά οξέα όπως το θειικό οξύ.
Μηχανικές ιδιότητες σωλήνα από κράμα νικελίου ASME SB677 TP904L
| Βαθμός |
Αντοχή σε εφελκυσμό (MPa) min |
Αντοχή διαρροής 0,2% Απόδειξη (MPa) min |
Επιμήκυνση (% σε 50mm) min |
Σκληρότητα |
| Rockwell B (HR B) |
Brinell (HB) |
| 904L |
490 |
220 |
35 |
70-90 τυπικό |
- |
| Το εύρος τιμών σκληρότητας Rockwell είναι μόνο τυπικό. άλλες τιμές είναι καθορισμένα όρια. |
Τυπικές φυσικές ιδιότητες σωλήνα από κράμα νικελίου ASME SB677 TP904L
| Βαθμός |
Πυκνότητα
(kg/m3) |
Ελαστικό Μέτρο
(GPa) |
Μέση συντελεστής θερμικής διαστολής (m/m/C) |
Θερμική αγωγιμότητα
(W/m.K) |
Ειδική θερμότητα 0-100C
(J/kg.K) |
Ηλεκτρική αντίσταση
(n.m) |
| 0-100C |
0-315C |
0-538C |
Στους 20C |
Στους 500C |
| 904L |
8000 |
200 |
15 |
- |
- |
13 |
- |
500 |
850 |
Τυπική εφαρμογή σωλήνα από κράμα νικελίου ASME SB677 TP904L
-
Πετροχημικά και Φυσικό Αέριο: Συστήματα σωληνώσεων διεργασίας για υπεράκτιες πλατφόρμες πετρελαίου και φυσικού αερίου (ειδικά εκείνα που χειρίζονται μέσα που περιέχουν χλωριούχα). εναλλάκτες θερμότητας και σωληνώσεις σε συστήματα αποθείωσης καυσαερίων. και χειρισμός όξινων περιβαλλόντων που περιέχουν υδρόθειο και διοξείδιο του άνθρακα.
-
Βιομηχανίες χημικών διεργασιών: Εξοπλισμός για την κατασκευή, αποθήκευση και μεταφορά θειικού οξέος (π.χ. ψύκτες, σωληνώσεις, αντλίες και βαλβίδες). εξοπλισμός για την παραγωγή φωσφορικού οξέος και φωσφορικών λιπασμάτων. και εγκαταστάσεις παραγωγής οργανικών οξέων όπως οξικό και μυρμηκικό οξύ.
-
Προστασία του περιβάλλοντος και επεξεργασία νερού: Συστήματα σωληνώσεων ψύξης θαλασσινού νερού. συστήματα επεξεργασίας διαρροών χωματερών και επεξεργασίας λυμάτων υψηλής περιεκτικότητας σε χλωριούχα.
-
Βιομηχανίες χαρτιού και φαρμακευτικών προϊόντων: Εξοπλισμός και σωληνώσεις για το χειρισμό διαβρωτικών χημικών.
