Η Yuhong Holding Group Co., LTD
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | YUHONG |
| Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Αριθμό μοντέλου: | Τύπος Γ |
| Ποσότητα παραγγελίας min: | 500kgs |
|---|---|
| Τιμή: | Negotiable |

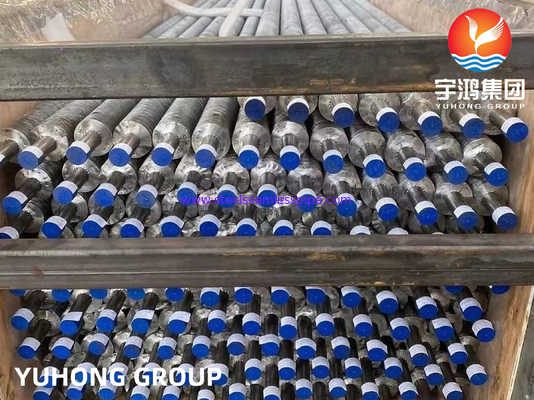

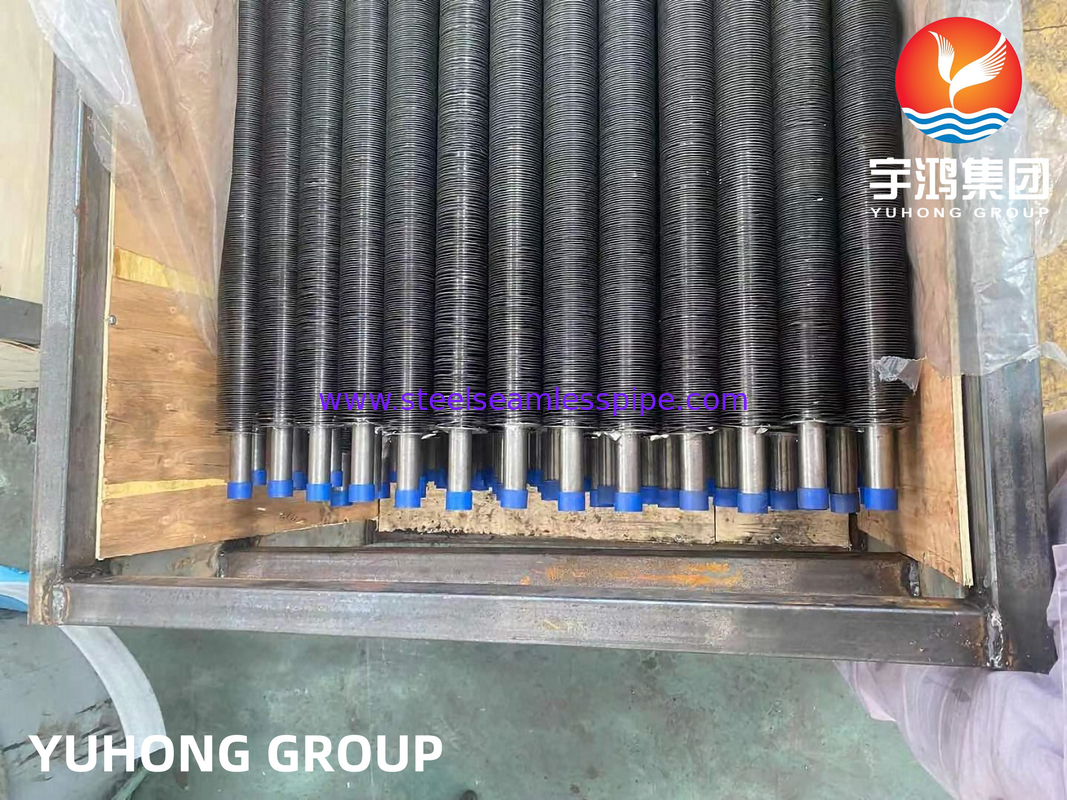

| Συσκευασία λεπτομέρειες: | Σύμφωνα με τις απαιτήσεις πελατών/την ξύλινη συσκευασία περίπτωσης |
| Χρόνος παράδοσης: | Εξαρτάται από την ποσότητα |
| Όροι πληρωμής: | T/T, L/C εν όψει |
| Δυνατότητα προσφοράς: | 500 PC το μήνα |
| Ονομασία του προϊόντος: | Σωλήνας πτερυγίων | Γυμνό υλικό σωλήνων: | ASME SB163 NO4400 |
|---|---|---|---|
| Υλικό πτερυγίου: | νικελικό άνθρακα | Τύπος: | Γ |
| Εφαρμογή: | Μεταφορά θερμότητας | μέγεθος: | Σύμφωνα με το σχέδιο των πελατών |

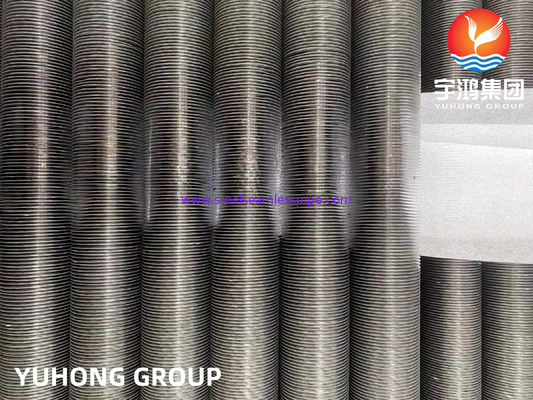

Τύπος G Τύπος φιν ASME SB163 NO4400 Ανθεκτικός στη διάβρωση από τη μεταφορά θερμότητας
Τι είναι ο σωλήνας πτερυγίου τύπου G ASME SB163 NO4400
Οι σωλήνες με πτερύγια τύπου G είναι σωλήνες ανταλλακτών θερμότητας με ειδική κατασκευή που χρησιμοποιούνται συνήθως σε εφαρμογές υψηλής απόδοσης μεταφοράς θερμότητας και ανταλλαγής θερμότητας.Το ASME SB163 NO4400 είναι υλικό κράματος με βάση το νικέλιο, επίσης γνωστό ως κράμα Monel, που προσφέρει εξαιρετική αντοχή στη διάβρωση και αντοχή σε υψηλές θερμοκρασίες.
Οι σωλήνες G-fin χαρακτηρίζονται από πτερύγια που συνδέονται με την επιφάνεια του σωλήνα, γεγονός που αυξάνει την περιοχή μεταφοράς θερμότητας του σωλήνα, βελτιώνοντας έτσι την απόδοση μεταφοράς θερμότητας.Η δομή αυτή χρησιμοποιείται ευρέως σε πολλούς βιομηχανικούς τομείς, συμπεριλαμβανομένων των χημικών, πετρελαίου, ηλεκτρικής ενέργειας, φαρμακευτικών, μεταλλουργίας και ούτω καθεξής.
Το ASME SB163 NO4400 είναι ένα στερεό κράμα ανθεκτικό στη διάβρωση με καλή αντοχή σε οξέα, αλκαλία, αλάτι και διάβρωση, το οποίο είναι σε θέση να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε σκληρά περιβάλλοντα. Type G finned tubes are manufactured from ASME SB163 NO4400 material with good corrosion resistance and high temperature strength for applications requiring corrosion resistance and high temperature heat transfer.
Ο τύπος G φτερωτός σωλήνας ASME SB163 NO4400 χρησιμοποιείται ευρέως στον πετροχημικό τομέα, όπως η διύλιση πετρελαίου, οι μονάδες παραγωγής χημικών προϊόντων, οι συμπυκνωτές αερίων, οι καυστήρες θέρμανσης κλπ.μπορεί να χρησιμοποιηθεί στην υπεράκτια μηχανική, ναυπηγική βιομηχανία, βιομηχανία ενέργειας και άλλους τομείς για την κάλυψη των αναγκών μεταφοράς θερμότητας σε ειδικά περιβάλλοντα και υψηλής θερμοκρασίας και υψηλής πίεσης.
Χαρακτηριστικό του ASME SB163 NO4400 G τύπου φινώδους σωλήνα
Το πτερύγιο είναι τοποθετημένο σε όλο του το μήκος και συνεπώς δεν ξετυλίγεται ακόμη και όταν αποριζώνεται εν μέρει.
Η επαφή τοιχώματος πτερύγας/σωλήνα είναι σταθερή λόγω της ρύθμισης και επιτρέπει τη χρήση θερμοκρασίας τοιχώματος έως 400° C.
Λεπτομέρειες για το σωλήνα βάσης
| - Όχι, κύριε. | Πληροφορίες | Πεδίο |
| 1 | Υλικό σωλήνα βάσης | Ατσάλι από ανοξείδωτο χάλυβα, χάλυβα άνθρακα, κράμα χάλυβα, τιτάνιο, χαλκό, διπλό ατσάλι από ανοξείδωτο χάλυβα, Inconel κλπ. (όλα τα υλικά εντός του θεωρητικού ορίου) |
| 2 | Εξωτερική διάμετρος του σωλήνα βάσης | 120,70 mm έως 38,10 mm |
| 3 | Δάχος σωλήνα βάσης | 2.11 mm και άνω |
| 4 | Διάστημα σωλήνα βάσης | 500 mm Min έως 15000 mm |
| 5 | Υλικό πτερυγίων | Αλουμίνιο, χαλκό, ανοξείδωτο χάλυβα κλπ. |
| 6 | Δάχος πτερυγίου | 0.3mm,0.35mm, 0.4mm, 0.45mm, 0.55mm, 0.60mm,0.65mm |
| 7 | Σφιχτότητα πτερύγων | 236 FPM (6 FPI) έως 433 FPM (11 FPI) |
| 8 | Υψόμετρο πτερυγίου | 90,8 mm έως 16,00 mm |
| 9 | Γυμνά άκρα | Σύμφωνα με τις απαιτήσεις των πελατών |
| 10 | Κατασκευαστική ικανότητα | 5,00,000 μέτρα ανά έτος |
Χημική σύνθεση του Monel 400
| ΑΛΛΟΥ | Γ | Μ | Ναι. | S | Κου | Φε | Νι | Αρ |
| Μονέλ 400 | 0.30 το πολύ. | 2.00 μέγιστο | 0.50 το πολύ. | 0.24max | 28.0-34.0 | 2.50 το πολύ. | 630,00 λεπτά | - |
| Στοιχείο | Σφιχτότητα | Πεδίο τήξης | Τρακτικό στρες | Δυσκολία απόδοσης (0,2% αντιστάθμιση) | Επέκταση |
| Μονέλ 400 | 80,8 g/cm3 | 1350 °C (2460 °F) | Πισι - 80.000, MPa - 550 | Σι - 35.000, MPa - 240 | 40 % |
| ΑΡΘΡΟ | Εργοστάσιο NR. / DIN | Εθνική Υπηρεσία | ΔΕΣ | Β.Σ. | GOST | ΑΦΝΟΡ | Επικεφαλής |
| Μονέλ 400 | 2.4360 | N04400 | ΝΔ 4400 | NA 13 | ΜΝΖΜΤ 28-2,5-1,5 | ΝΟ-30Μ | NiCu30Fe |
Εφαρμογή:
επεξεργασία φυσικού αερίου
παραγωγή ενέργειας: συμπύκνωση καυσαερίων από ατμογεννήτριες
Καύση οικιακών αποβλήτων
Συσκευές ψύξης συμπυκνωτών
Μεταφορά θερμότητας
