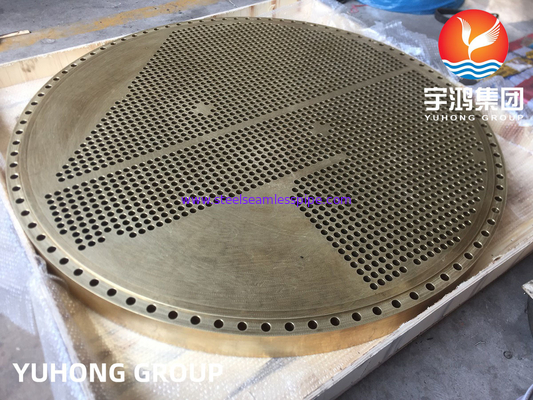

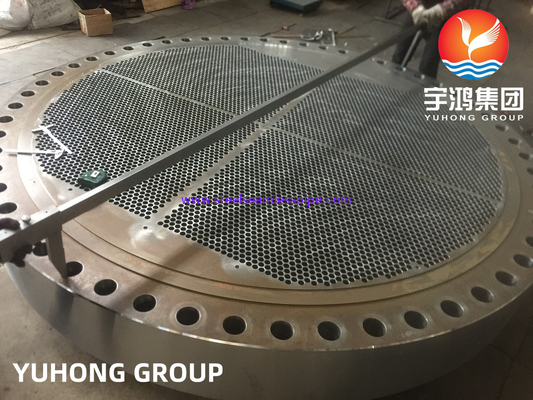

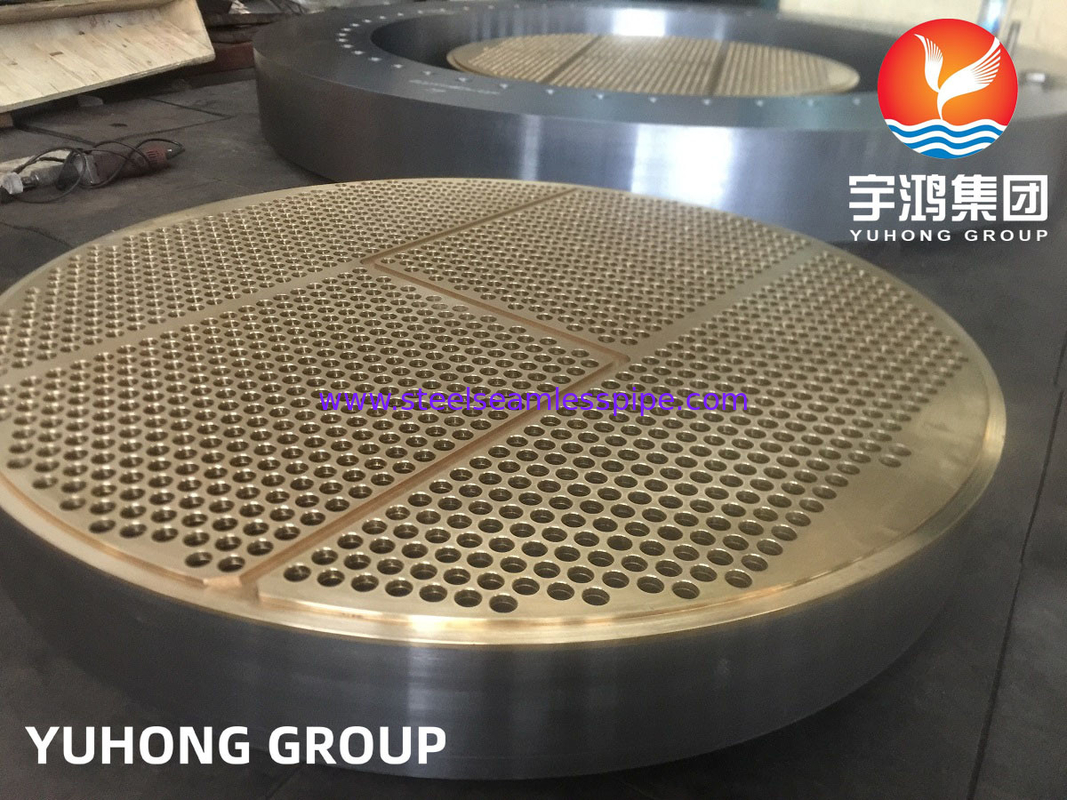

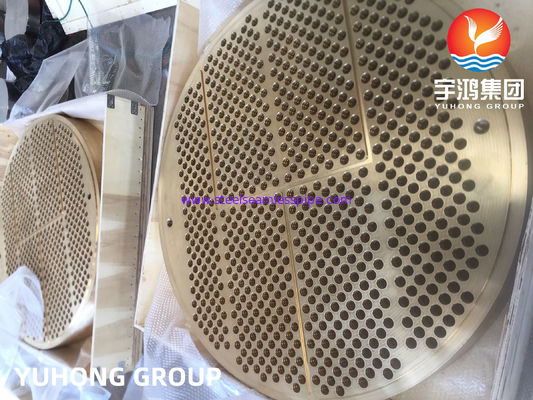

ASTM B171 C46400 Πλάκα σωλήνων εναλλάκτη θερμότητας από κράμα ορείχαλκου για δοχείο πίεσης

Σφυρήλατο ASTM B171 UNS C46400 Tubesheet από κράμα χαλκού για δοχεία πίεσης και Εφαρμογή εναλλάκτη θερμότητας

Το ASTM B171/B171M είναι η προδιαγραφή για πλάκες και φύλλα από κράμα χαλκού για δοχεία πίεσης, συμπυκνωτές και εναλλάκτες θερμότητας. Εδώ το tubesheet, γνωστό και ως πλάκα σωλήνων, είναι ένα από τα κύρια συστατικά των εναλλακτών θερμότητας κελύφους και σωλήνων. Τρύπες ανοίγονται στο tubesheet για να φιλοξενήσουν μια σειρά σωλήνων μέσα σε ένα κλειστό σωληνοειδές δοχείο πίεσης. Χρησιμοποιείται ευρέως σε προϊόντα εναλλάκτη θερμότητας στους τομείς της ναυπηγικής, της πυρηνικής ενέργειας, της πετροχημικής και της στρατιωτικής βιομηχανίας.

Βασικά χαρακτηριστικά:

• Αντοχή στη διάβρωση: Πολύ καλή αντοχή στο θαλασσινό νερό και σε πολλά άλλα διαβρωτικά περιβάλλοντα.
• Θερμική αγωγιμότητα: Η καλή θερμική αγωγιμότητα το καθιστά ιδανικό για εναλλάκτες θερμότητας.
• Κατασκευασιμότητα: Μπορεί εύκολα να συγκολληθεί και να διαμορφωθεί σε διάφορα σχήματα.
• Αντοχή: Λογική μηχανική αντοχή που διατηρεί την απόδοση σε εφαρμογές υψηλής πίεσης.

Άλλα υλικά

Tubesheets δεν πρέπει να είναι πιο ευγενή από τους σωλήνες, καθώς αυτό μπορεί να προκαλέσει γαλβανική επίδραση στον ρυθμό διάβρωσης των άκρων των σωλήνων. Επομένως, το tubesheet 90-10 Cu-Ni μπορεί να χρησιμοποιηθεί με σωλήνες 90-10 Cu-Ni. Επίσης, ο ναυτικός ορείχαλκος, το μέταλλο Muntz και τα κράματα αλουμινίου είναι ελαφρώς ανοδικά σε σχέση με τους σωλήνες 90-10 Cu-Ni και επομένως είναι συμβατά. Οι σωλήνες 70-30 θα πρέπει να έχουν tubesheets 90-10 ή 70-30. Για επενδυμένα φύλλα σωλήνων, προτιμώνται οι συγκολλημένες ενώσεις σωλήνα προς φύλλο σωλήνα.

Υπάρχουν πολλά διαφορετικά σχέδια αρμών συγκόλλησης σωλήνα/φύλλου σωλήνα (T/TS) που χρησιμοποιούνται στη βιομηχανία και το καθένα έχει τα ιδιαίτερα πλεονεκτήματα και μειονεκτήματά του. Οι πιο συνηθισμένοι αρμοί είναι ο σωλήνας flush, ο κοίλος σωλήνας, το φύλλο σωλήνα με τρυπάνι, ο προστιθέμενος δακτύλιος και η συγκόλληση φιλέτου πλευράς προσώπου όταν η συγκόλληση γίνεται στην επιφάνεια του φύλλου σωλήνα.

Εφαρμογές

Η πλάκα σωλήνων χρησιμοποιείται ευρέως σε σωληνοειδείς εναλλάκτες θερμότητας, λέβητες, δοχεία πίεσης, ατμοστρόβιλους, μεγάλα κεντρικά κλιματιστικά, συμπυκνωτές, εξατμιστές και άλλα προϊόντα. Το μεταλλικό υλικό το καθιστά όχι μόνο άκαμπτο, αλλά έχει και μεγάλη απόδοση θερμικής αγωγιμότητας. Η ακρίβεια της επεξεργασίας της πλάκας σωλήνων, ειδικά η ανοχή της απόστασης και της διαμέτρου των οπών, η κάθετη θέση και το φινίρισμα επηρεάζουν σε μεγάλο βαθμό τη συναρμολόγηση και την απόδοση του εξοπλισμού που αναφέρεται παραπάνω.
