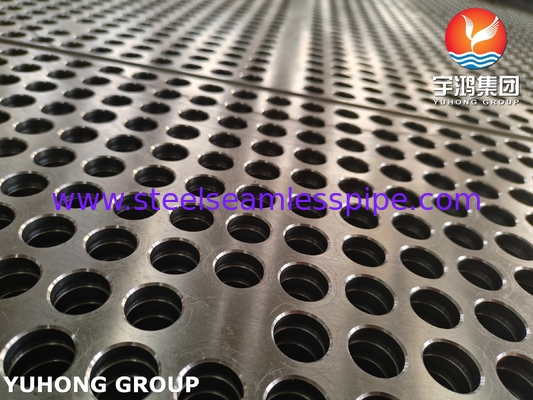

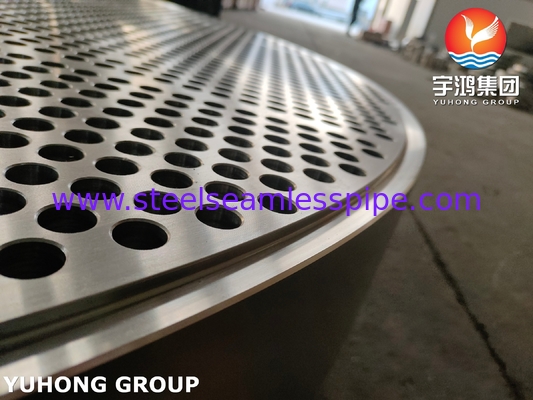

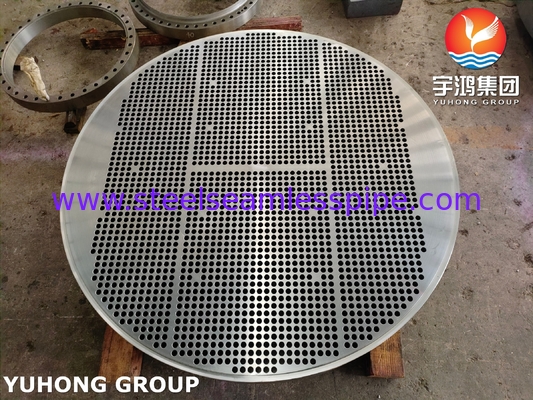

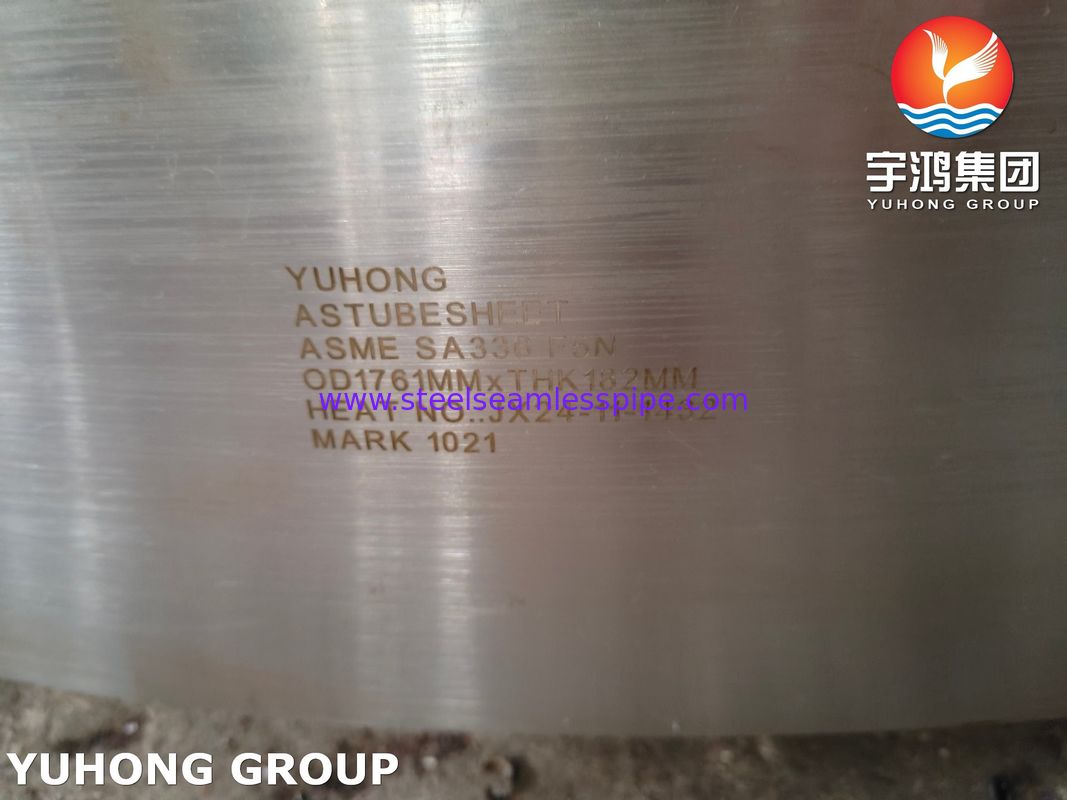

Εικόνα σωλήνα για εναλλάκτη θερμότητας ASME SA336 F5N
Τι είναι το SA336 F5N θερμοανταλλάκτη σωλήνα;
Ένα σωληνάριο θερμοανταλλάκτη είναι ένα κρίσιμο συστατικό σε θερμοανταλλάκτες με κέλυφος και σωλήνα,που λειτουργεί ως δομή στήριξης που κρατά τους σωλήνες στη θέση τους και εξασφαλίζει τον κατάλληλο διαχωρισμό του υγρού μεταξύ της πλευράς του κελύφου και της πλευράς του σωλήνα.
Ειδικότητα:
Καθορίζεται από το πρότυπο ASME/ASTM SA-336, πρότυπο για σφυρηλατημένα εξαρτήματα από χάλυβα και εξαρτήματα που έχουν σχεδιαστεί για λειτουργία υψηλής θερμοκρασίας και υψηλής πίεσης.
Ο βαθμός F5N είναι χάλυβας κράματος 5% χρωμίου, 0,5% μολυβδενίου (Cr-Mo) με τυποποιημένη θερμική επεξεργασία (το προσάρτημα "N").
Βασική σύνθεση και ιδιότητες:
Χημική σύνθεση:
Cr: 4,0·6,0%, Mo: 0,45·0,65%, C: ≤0,15% (βελτιωμένη συγκολλητικότητα σε σύγκριση με το πρότυπο F5).
Μηχανικές ιδιότητες:
Δυνατότητα τράβηξης: ≥485 MPa (70 ksi)
Δυνατότητα ισχύος: ≥ 275 MPa (40 ksi)
Υψηλή αντοχή στην έλξη σε θερμοκρασίες έως 600 °C (1112 °F).
Βελτιωμένη αντοχή λόγω κανονικής θερμικής επεξεργασίας.
Γιατί το SA-336 F5N για τα φύλλα σωλήνων;
Επιδόσεις σε υψηλές θερμοκρασίες:
Διατηρεί αντοχή και αντέχει στην παραμόρφωση υπό παρατεταμένη θερμική πίεση (ιδανικό για ανταλλακτές θερμότητας σε διυλιστήρια, σταθμούς παραγωγής ηλεκτρικής ενέργειας και χημικές επεξεργασίες).
Αντίσταση στη διάβρωση και την οξείδωση:
Η περιεκτικότητα σε χρώμιο παρέχει αντοχή στην οξείδωση και την θειοποίηση (συνήθως σε περιβάλλοντα ξινού αερίου ή αργού πετρελαίου).
Κατάλληλο για υπηρεσία υδρογόνου (αντιστέκεται στο θραύσιμο υδρογόνου).
Δυνατότητα συγκόλλησης και κατασκευή:
Η χαμηλότερη περιεκτικότητα σε άνθρακα σε σύγκριση με το πρότυπο F5 μειώνει τις απαιτήσεις θερμικής επεξεργασίας πριν/μετά τη συγκόλληση.
Συμβατό με επικάλυψη (π.χ. επικάλυψη από ανοξείδωτο χάλυβα) για επιθετικά μέσα.
Εφαρμογή σε εναλλάκτες θερμότητας
Ο ρόλος του φυλλαδίου:
Λειτουργεί ως δομική άγκυρα για σωλήνες, διατηρώντας την ευθυγράμμιση και σφραγίζοντας τα υγρά του κέλυφου / πλευράς του σωλήνα.
Πρέπει να αντέχει σε διαφορική θερμική επέκταση, φορτία πίεσης και κυκλικές πιέσεις.
Τυπικές περιπτώσεις χρήσης:
Ανταλλάκτες θερμότητας διυλιστηρίων: χειρισμός υδρογονανθράκων, H2S ή ατμού υψηλής πίεσης.
Ηλεκτρικοί σταθμοί: Θερμαντήρες νερού, συμπυκνωτές ή λέβητες.
Εγκαταστάσεις υδρογόνου ή αμμωνίας: Υψηλής πίεσης, υψηλής θερμοκρασίας.
Σύμβαση σχεδιασμού και κατασκευής
Πρότυπα ASME:
Το τμήμα VIII της ASME BPVC: διέπει το σχεδιασμό, την επιλογή υλικών και την κατασκευή δοχείων πίεσης/σωλήνων.
Τμήμα II (Υλικά): Ορίζει τις χημικές/μηχανικές απαιτήσεις SA-336 F5N.
Τμήμα IX: Διαδικασίες συγκόλλησης (π.χ. SMAW, GTAW) για χάλυβα Cr-Mo.
Βήματα κατασκευής:
Σφυρηλάτηση: Το SA-336 F5N σφυρηλατείται για να διαμορφωθεί για ανώτερη δομή κόκκων.
Στριβή: Στριβή με ακρίβεια τρυπών σωλήνων (προτύπα TEMA για το βάθος/την ανοχή).
Θερμική επεξεργασία: Ομαλοποιημένη (θερμαίνεται σε 900 °C+ και ψύχεται με αέρα) για να βελτιωθεί η μικροδομή.
Δοκιμές και επιθεώρηση:
NDT: Υπερήχθης δοκιμή (UT) ή ακτινογραφία (RT) για ελαττώματα.
Υδροστατική δοκιμή: επικυρώνει την ακεραιότητα της πίεσης.
Δοκιμή σκληρότητας: εξασφαλίζει τη συμμόρφωση μετά την συγκόλληση.
Σύγκριση με παρόμοια υλικά
| Υλικό |
Εφαρμογή |
Πλεονεκτήματα έναντι του SA-336 F5N |
Περιορισμοί |
| SA-387 Gr.5 Cl.2 |
Υλικό πλάκας για κελύφη/κεφαλές |
Παρόμοια περιεκτικότητα σε Cr-Mo, φθηνότερη για επίπεδα εξαρτήματα |
Λιγότερη αντοχή από την πλαστοποιημένη F5N |
| SA-182 F5N |
Σφυρηλατημένες φλάντζες/συναρμολόγια |
Ίδια τυποποιημένη ποιότητα, συμβατή με φύλλα σωλήνων |
Μη χρησιμοποιούμενα για φύλλα σωλήνων μεγάλου διαμέτρου |
| Χάλυβα άνθρακα (SA-516) |
Μεταλλευτές χαμηλής θερμοκρασίας |
Λιγότερο κόστος |
Κακή αντοχή σε υψηλές θερμοκρασίες και αντοχή στη διάβρωση |
Βασικές εκτιμήσεις για τα φύλλα σωλήνων SA-336 F5N
Προκλήσεις συγκόλλησης: Απαιτεί ηλεκτρόδια χαμηλής περιεκτικότητας σε υδρογόνο (π.χ. E8018-B2) και αυστηρή PWHT (θερμική επεξεργασία μετά τη συγκόλληση).
Διαχείριση θερμικής πίεσης: Πρέπει να αντιμετωπιστεί η διαφορική διαστολή μεταξύ σωλήνων (π.χ. από ανοξείδωτο χάλυβα) και του φύλλου σωλήνων F5N.
Προστασία από τη διάβρωση: Ενδέχεται να απαιτείται επικάλυψη ή επικάλυψη για τα πολύ διαβρωτικά υγρά (π.χ. χλωρίδια).
Συμπεράσματα
Το φύλλο σωλήνων ASME SA-336 F5N είναι μια αξιόπιστη επιλογή για απαιτητικές εφαρμογές εναλλάκτη θερμότητας, προσφέροντας μια ισορροπία αντοχής σε υψηλές θερμοκρασίες, αντοχής στη διάβρωση και συγκολλητικότητας.Η τυποποιημένη δομή του εξασφαλίζει την αξιοπιστία σε κρίσιμες βιομηχανίες όπως η διύλιση, πετροχημικών και παραγωγής ενέργειας.
