Η Yuhong Holding Group Co., LTD
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | YUHONG |
| Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Αριθμό μοντέλου: | TP316, TP316L, TP316H, TP316Ti, TP316LN |
| Ποσότητα παραγγελίας min: | 500kgs |
|---|---|
| Συσκευασία λεπτομέρειες: | Πτυχή-ξύλινη δέσμη περίπτωσης του /Iron περίπτωσης με την πλαστική ΚΑΠ |
| Χρόνος παράδοσης: | 7days |
| Όροι πληρωμής: | L/C, T/T |
| Όνομα προϊόντων: | Άνευ ραφής σωλήνας ανοξείδωτου | Πρότυπα: | ASTM A213, ASME SA213, ΤΟ EN 10216-5, GOST 9941-81, JIS Γ 3459 |
|---|---|---|---|
| Υλικός βαθμός: | TP316, TP316L, TP316H, TP316Ti, TP316LN, SUS316, SUS316L, 1,4404 | OD: | 6.35mm, 7.92mm, 9.53mm, 12.7mm, 15.88mm, 19.05mm, 22.23mm, 25.4mm, 31.75mm, 38.1mm, 44.45mm, 50.8mm, |
| ΒΑΡΟΣ: | 10 Bwg (3.4mm), 12 Bwg (2.77mm), 13 Bwg (2.413mm), 14 Bwg (2.11mm), 16 Bwg (1.65mm) 18 Bwg (1.24mm) | μήκος: | Ενιαίο μήκος τυχαίων, διπλών τυχαίο & περικοπών |
| Τύπος: | Άνευ ραφής | Πιστοποιητικό: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| NDT: | Τρέχουσα δοκιμή του Eddy (ASTM E426), υπερηχητική δοκιμή (ASTM E213), υδροστατική δοκιμή (ASTM A1016 | Εφαρμογή: | λέβητας, ανταλλάκτης θερμότητας, χημική επεξεργασία, πετρέλαιο και φυσικό αέριο, και ηλεκτρική παραγ |
| Υψηλό φως: | TP316L άνευ ραφής σωλήνες ανταλλακτών θερμότητας SS,Άνευ ραφής σωλήνες ανταλλακτών θερμότητας ASME,Άνευ ραφής σωλήνας SA213 TP316L SS |
||

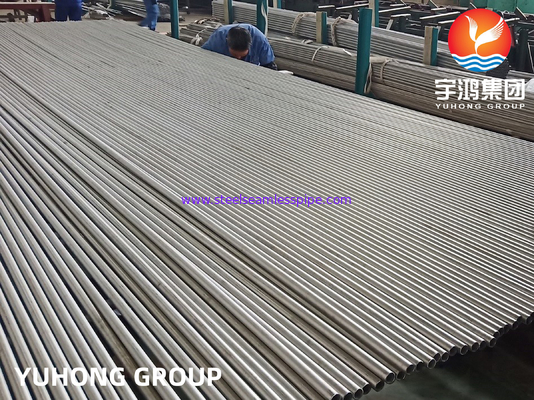

Άνευ ραφής σωλήνας ανοξείδωτου ASME SA213 TP316L για το λέβητα και την εφαρμογή ανταλλαγής θερμότητας
Ο σωλήνας SA213 TP316L είναι ένας τύπος άνευ ραφής σωλήνα ανοξείδωτου που προσαρμόζεται στις προδιαγραφές ASME SA213 και ASTM A213. Γίνεται από μια low-carbon έκδοση του ανοξείδωτου 316, η οποία περιέχει το μολυβδαίνιο, που καθιστά το ανθεκτικότερο στη διάβρωση και που κοιλαίνει από άλλους τύπους ανοξείδωτων. Ο σωλήνας SA213 TP316L χρησιμοποιείται συνήθως στις διάφορες βιομηχανικές εφαρμογές που απαιτούν την υψηλή αντίσταση στη διάβρωση και τα υψηλής θερμοκρασίας περιβάλλοντα, όπως η χημική επεξεργασία, το πετρέλαιο και το φυσικό αέριο, και η ηλεκτρική παραγωγή. Χρησιμοποιείται επίσης στη βιομηχανία τροφίμων και ποτών και τη βιομηχανία φαρμάκων όπου η καθαρότητα και η υγιεινή είναι κρίσιμες.
Χημική σύνθεση σωλήνων ανοξείδωτου άνευ ραφής
|
ΥΛΙΚΟ
|
Γ | ΜΝ | Si | Π | S | Χρώμιο | MO | Νι | Ν | |
| Σωλήνας SA213 TP 316L | Λ. | - | - | - | - | - | 16 | 2 | 10 | - |
| Max | 0,03 | 2 | 0,75 | 0,045 | 0,03 | 18 | 3 | 14 | 0,1 | |
| Σωλήνας SA213 TP 316H | Λ. | 0,04 | 0,04 | 0 | - | - | 16 | 2 | 10 | - |
| ανώτατος | 0,1 | 0,1 | 0,75 | 0,045 | 0,03 | 18 | 3 | 14 | - |
Μηχανικές ιδιότητες σωλήνων ανοξείδωτου άνευ ραφής:
|
ΒΑΘΜΟΣ
|
ΕΚΤΑΤΗ ΠΙΕΣΗ | ΣΤΡΕΠΤΟΚΟΚΚΟΣ ΠΑΡΑΓΩΓΗΣ | ELONG |
ΣΚΛΗΡΟΤΗΤΑ |
|
| (MPA) Λ. | 0,2% ΑΠΟΔΕΙΞΗ | (% ΣΕ 50MM) Λ. | |||
| (MPA) Λ. | ROCKWELL Β (ΩΡ. Β) MAX | BRINELL (HB) MAX | |||
| Σωλήνας SS 316L | 485 | 170 | 40 | 95 | 217 |
| Σωλήνας SS 316H | 515 | 205 | 40 | 95 | |
Άνευ ραφής εκτίμηση πίεσης σωλήνων ανοξείδωτου
|
Ίντσες OD
|
Ave. Ίντσες τοίχων | Ελάχιστη δύναμη παραγωγής (PSI) | Ελάχιστη εκτατή δύναμη (PSI) | Θεωρητική πίεση έκρηξης * (PSI) | Πίεση εργασίας (PSI) 25% της έκρηξης | Σημείο θεωρητικής παραγωγής ** (PSI) | Πίεση *** κατάρρευσης (PSI) |
| 0,25 | 0,02 | 30.000 | 75.000 | 14.286 | 3.571 | 5.714 | 4.416 |
| 0,25 | 0,028 | 30.000 | 75.000 | 21.649 | 5.412 | 8.660 | 5.967 |
| 0,25 | 0,035 | 30.000 | 75.000 | 29.167 | 7.292 | 11.667 | 7.224 |
| 0,25 | 0,049 | 30.000 | 75.000 | 48.355 | 12.089 | 19.342 | 9.455 |
| 0,25 | 0,065 | 30.000 | 75.000 | 81.250 | 20.313 | 32.500 | 11.544 |
| 0,375 | 0,02 | 30.000 | 75.000 | 8.955 | 2.239 | 3.582 | 3.029 |
| 0,375 | 0,028 | 30.000 | 75.000 | 13.166 | 3.292 | 5.266 | 4.145 |
| 0,375 | 0,035 | 30.000 | 75.000 | 17.213 | 4.303 | 6.885 | 5.077 |
| 0,375 | 0,049 | 30.000 | 75.000 | 26.534 | 6.634 | 10.614 | 6.816 |
| 0,375 | 0,065 | 30.000 | 75.000 | 39.796 | 9.949 | 15.918 | 8.597 |
| 0,5 | 0,02 | 30.000 | 75.000 | 6.522 | 1.630 | 2.609 | 2,316L |
| 0,5 | 0,028 | 30.000 | 75.000 | 9.459 | 2.365 | 3.784 | 3.172 |
| 0,5 | 0,035 | 30.000 | 75.000 | 12.209 | 3.052 | 4.884 | 3.906 |
| 0,5 | 0,049 | 30.000 | 75.000 | 18.284 | 4.571 | 7.313 | 5,316L |
| 0,5 | 0,065 | 30.000 | 75.000 | 26.351 | 6.588 | 10.541 | 6.786 |
| 0,5 | 0,083 | 30.000 | 75.000 | 37.275 | 9.319 | 14.910 | 8.307 |
| 0,625 | 0,02 | 30.000 | 75.000 | 5.128 | 1.282 | 2.051 | 1.859 |
| 0,625 | 0,028 | 30.000 | 75.000 | 7.381 | 1.845 | 2.953 | 2.568 |
| 0,625 | 0,035 | 30.000 | 75.000 | 9.459 | 2.365 | 3.784 | 3.172 |
| 0,625 | 0,049 | 30.000 | 75.000 | 13.947 | 3.487 | 5.579 | 4.335 |
| 0,625 | 0,065 | 30.000 | 75.000 | 19.697 | 4.924 | 7.879 | 5.591 |
| 0,625 | 0,083 | 30.000 | 75.000 | 27.124 | 6.781 | 10.850 | 6.910 |
| 0,625 | 0,095 | 30.000 | 75.000 | 32.759 | 8.190 | 13.103 | 7.734 |
| 0,625 | 0,109 | 30.000 | 75.000 | 40.172 | 10.043 | 16.069 | 8.639 |
| 0,75 | 0,028 | 30.000 | 75.000 | 6.052 | 1.513 | 2.421 | 2.156 |
| 0,75 | 0,035 | 30.000 | 75.000 | 7.721 | 1.930 | 3.088 | 2.669 |
| 0,75 | 0,049 | 30.000 | 75.000 | 11.273 | 2.818 | 4.509 | 3.664 |
| 0,75 | 0,065 | 30.000 | 75.000 | 15.726 | 3.931 | 6.290 | 4.749 |
| 0,75 | 0,083 | 30.000 | 75.000 | 21.318 | 5.330 | 8.527 | 5.905 |
| 0,75 | 0,095 | 30.000 | 75.000 | 25.446 | 6.362 | 10.179 | 6.637 |
| 0,75 | 0,109 | 30.000 | 75.000 | 30.733 | 7.683 | 12.293 | 7.453 |
| 0,75 | 0,12 | 30.000 | 75.000 | 35.294 | 8.824 | 14.118 | 8.064 |
| 0,875 | 0,02 | 30.000 | 75.000 | 3.593 | 898 | 1.437 | 1.340 |
| 0,875 | 0,028 | 30.000 | 75.000 | 5.128 | 1.282 | 2.051 | 1.859 |
| 0,875 | 0,035 | 30.000 | 75.000 | 6.522 | 1.630 | 2.609 | 2,316L |
| 0,875 | 0,049 | 30.000 | 75.000 | 9.459 | 2.365 | 3.784 | 3.172 |
| 0,875 | 0,065 | 30.000 | 75.000 | 13.087 | 3.272 | 5.235 | 4.126 |
| 0,875 | 0,083 | 30.000 | 75.000 | 17.560 | 4.390 | 7.024 | 5.152 |
| 0,875 | 0,095 | 30.000 | 75.000 | 20.803 | 5.201 | 8.321 | 5.807 |
| 0,875 | 0,109 | 30.000 | 75.000 | 24.886 | 6.221 | 9.954 | 6.543 |
| 0,875 | 0,12 | 30.000 | 75.000 | 28.346 | 7.087 | 11.339 | 7.100 |
| 1 | 0,028 | 30.000 | 75.000 | 4.449 | 1.112 | 1.780 | 1.633 |
| 1 | 0,035 | 30.000 | 75.000 | 5.645 | 1.411 | 2.258 | 2.027 |
| 1 | 0,049 | 30.000 | 75.000 | 8.149 | 2.037 | 3.259 | 2.796 |
| 1 | 0,065 | 30.000 | 75.000 | 11.207 | 2.802 | 4.483 | 3.647 |
| 1 | 0,083 | 30.000 | 75.000 | 14.928 | 3.732 | 5.971 | 4.567 |
| 1 | 0,095 | 30.000 | 75.000 | 17.593 | 4.398 | 7.037 | 5.159 |
| 1 | 0,109 | 30.000 | 75.000 | 20.908 | 5.227 | 8.363 | 5.827 |
| 1 | 0,12 | 30.000 | 75.000 | 23.684 | 5.921 | 9.474 | 6.336 |
| 1 | 0,134 | 30.000 | 75.000 | 27.459 | 6.865 | 10.984 | 6.963 |
| 1.25 | 0,035 | 30.000 | 75.000 | 4.449 | 1.112 | 1.780 | 1.633 |
| 1.25 | 0,049 | 30.000 | 75.000 | 6.380 | 1.595 | 2.552 | 2.260 |
| 1.25 | 0,065 | 30.000 | 75.000 | 8.705 | 2.176 | 3.482 | 2.958 |
| 1.25 | 0,083 | 30.000 | 75.000 | 11.485 | 2.871 | 4.594 | 3.719 |
| 1.25 | 0,095 | 30.000 | 75.000 | 13.443 | 3.361 | 5.377 | 4.213 |
| 1.25 | 0,109 | 30.000 | 75.000 | 15.843 | 3.961 | 6.337 | 4.776 |
| 1.25 | 0,12 | 30.000 | 75.000 | 17.822 | 4.455 | 7.129 | 5.207 |
| 1.25 | 0,134 | 30.000 | 75.000 | 20.468 | 5.117 | 8.187 | 5.742 |
| 1.5 | 0,035 | 30.000 | 75.000 | 3.671 | 918 | 1.469 | 1.367 |
| 1.5 | 0,049 | 30.000 | 75.000 | 5.243 | 1.311 | 2.097 | 1.896 |
| 1.5 | 0,065 | 30.000 | 75.000 | 7.117 | 1.779 | 2.847 | 2.487 |
| 1.5 | 0,083 | 30.000 | 75.000 | 9.333 | 2.333 | 3.733 | 3.136 |
| 1.5 | 0,095 | 30.000 | 75.000 | 10.878 | 2.719 | 4.351 | 3.559 |
| 1.5 | 0,109 | 30.000 | 75.000 | 12.754 | 3.188 | 5.101 | 4.043 |
| 1.5 | 0,12 | 30.000 | 75.000 | 14.286 | 3.571 | 5.714 | 4.416 |
| 1.5 | 0,134 | 30.000 | 75.000 | 16.315 | 4.079 | 6.526 | 4.881 |
| 1.5 | 0,148 | 30.000 | 75.000 | 18.439 | 4.610 | 7.375 | 5.336 |
| 1.75 | 0,035 | 30.000 | 75.000 | 3.125 | 781 | 1.250 | 1.176 |
| 1.75 | 0,049 | 30.000 | 75.000 | 3.864 | 966 | 1.546 | 1.434 |
| 1.75 | 0,065 | 30.000 | 75.000 | 6.019 | 1.505 | 2.407 | 2.146 |
| 1.75 | 0,083 | 30.000 | 75.000 | 7.860 | 1.965 | 3.144 | 2.711 |
| 1.75 | 0,095 | 30.000 | 75.000 | 9.135 | 2.284 | 3.654 | 3.080 |
| 1.75 | 0,109 | 30.000 | 75.000 | 10.672 | 2.668 | 4.213 | 3.504 |
| 1.75 | 0,12 | 30.000 | 75.000 | 11.921 | 2.980 | 4.768 | 3.832 |
| 1.75 | 0,134 | 30.000 | 75.000 | 13.563 | 3.391 | 5.425 | 4.242 |
| 1.75 | 0,148 | 30.000 | 75.000 | 15.268 | 3.817 | 6.107 | 4.645 |
| 1.75 | 0,165 | 30.000 | 75.000 | 17.430 | 4.357 | 6.972 | 5.124 |
| 2 | 0,035 | 30.000 | 75.000 | 2.720 | 680 | 1.088 | 1.032 |
| 2 | 0,049 | 30.000 | 75.000 | 3.864 | 966 | 1.546 | 1.434 |
| 2 | 0,065 | 30.000 | 75.000 | 5.214 | 1.303 | 2.086 | 1.887 |
| 2 | 0,083 | 30.000 | 75.000 | 6.788 | 1.697 | 2.715 | 2.387 |
| 2 | 0,095 | 30.000 | 75.000 | 7.873 | 1.968 | 3.149 | 2.715 |
| 2 | 0,109 | 30.000 | 75.000 | 9.175 | 2.294 | 3.670 | 3.092 |
| 2 | 0,12 | 30.000 | 75.000 | 10.227 | 2.557 | 4.091 | 3.384 |
| 2 | 0,134 | 30.000 | 75.000 | 11.605 | 2.901 | 4.642 | 3.751 |
| 2 | 0,148 | 30.000 | 75.000 | 13.028 | 3.257 | 5.211 | 4.111 |
| 2 | 0,165 | 30.000 | 75.000 | 14.820 | 3.705 | 5.928 | 4.542 |
