Σωλήνες Χαμηλού Πτερυγίου για Συμπυκνωτές – Ορείχαλκος Αλουμινίου ASME SB111 C68700

Επισκόπηση Προϊόντος

Σωλήνες Χαμηλού Πτερυγίου για Συμπυκνωτές, κατασκευασμένοι από Ορείχαλκο Αλουμινίου ASME SB111 C68700 / UNS C68700, έχουν σχεδιαστεί για να αυξήσουν την εξωτερική επιφάνεια μεταφοράς θερμότητας των σωλήνων συμπυκνωτή, διατηρώντας παράλληλα μια συμπαγή γεωμετρία σωλήνα.

Το C68700, κοινώς αναγνωριζόμενο ως Ορείχαλκος Αλουμινίου Β / Ορείχαλκος Αλουμινίου Αρσενικού, είναι ένα κράμα χαλκού-ψευδαργύρου που περιέχει αλουμίνιο και ελεγχόμενη προσθήκη αρσενικού. Το ASME SB111 / ASTM B111 αναγνωρίζει το C68700 για εφαρμογές σωλήνων συμπυκνωτών, εξατμιστών και εναλλακτών θερμότητας χωρίς συγκόλληση.

Η γεωμετρία χαμηλού πτερυγίου δημιουργεί μια σειρά από ενσωματωμένα εξωτερικά πτερύγια γύρω από την επιφάνεια του σωλήνα. Σε σύγκριση με έναν απλό σωλήνα ίδιας ονομαστικής διαμέτρου, η αυξημένη εξωτερική επιφάνεια μπορεί να βελτιώσει τη μεταφορά θερμότητας και να παρέχει μεγαλύτερη ικανότητα μεταφοράς θερμότητας εντός ενός δεδομένου περιβλήματος εναλλάκτη.

Αυτοί οι σωλήνες είναι ιδιαίτερα κατάλληλοι για συμπυκνωτές επιφανείας, εναλλάκτες θερμότητας θαλασσινού νερού και ψυκτικού νερού, θαλάσσιους συμπυκνωτές, εξοπλισμό αφαλάτωσης και βιομηχανικά συστήματα ψύξης όπου ο ορείχαλκος αλουμινίου επιλέγεται για τον συνδυασμό θερμικής αγωγιμότητας, μηχανικής αντοχής και αντίστασης στη διάβρωση-διάβρωση σε κατάλληλες συνθήκες λειτουργίας νερού.

Βασικά Χαρακτηριστικά

• Υλικό: ASME SB111 C68700 / UNS C68700
• Ονομασία Υλικού: Ορείχαλκος Αλουμινίου Β / Ορείχαλκος Αλουμινίου Αρσενικού
• Τύπος Σωλήνα: Σωλήνας χαμηλού πτερυγίου χωρίς συγκόλληση
• Εφαρμογή: Συμπυκνωτές και εναλλάκτες θερμότητας
• Τα ενσωματωμένα χαμηλά πτερύγια αυξάνουν την εξωτερική επιφάνεια μεταφοράς θερμότητας
• Κατάλληλο για ψυκτικό νερό και συμπυκνωτές
• Διαθέσιμο σε προσαρμοσμένο ύψος πτερυγίου, βήμα, πάχος τοιχώματος και μήκος
• Κατασκευασμένο σύμφωνα με σχέδια πελατών και απαιτήσεις εναλλάκτη θερμότητας
• Διαθέσιμη διαστατική και μη καταστροφική επιθεώρηση
• Κατάλληλο για εφαρμογές παραγωγής ενέργειας, ναυτιλίας, αφαλάτωσης, πετροχημείας και βιομηχανικής ψύξης

Τυπικές Εφαρμογές

1. Συμπυκνωτές Επιφανείας

Οι σωλήνες χαμηλού πτερυγίου C68700 μπορούν να χρησιμοποιηθούν σε συστήματα συμπυκνωτών επιφανείας όπου ο ατμός συμπυκνώνεται στη μία πλευρά της επιφάνειας μεταφοράς θερμότητας και το ψυκτικό νερό ρέει μέσω του σωλήνα.

Το ASTM B111 προσδιορίζει ειδικά το C68700 μεταξύ των κραμάτων χαλκού που καλύπτονται για συμπυκνωτές επιφανείας, εξατμιστές και εναλλάκτες θερμότητας.

2. Συμπυκνωτές Εργοστασίων Παραγωγής Ηλεκτρικής Ενέργειας

Οι σωλήνες μπορούν να εξεταστούν για συμπυκνωτές και βοηθητικό εξοπλισμό ψύξης σε:

• Θερμοηλεκτρικά εργοστάσια
• Συνδυασμένου κύκλου εργοστάσια παραγωγής ενέργειας
• Βιομηχανικές εγκαταστάσεις παραγωγής ενέργειας
• Συστήματα Συμπαραγωγής

3. Ναυτική Ψύξη και Ψύξη Θαλασσινού Νερού

Το C68700 συνδέεται ευρέως με τη λειτουργία σωλήνων συμπυκνωτών και εναλλακτών θερμότητας που περιλαμβάνουν ψυκτικό νερό. Η σύνθεση ορείχαλκου αλουμινίου είναι ιδιαίτερα σχετική με θαλάσσιο και σχετικό με θαλασσινό νερό εξοπλισμό όταν η χημεία λειτουργίας και η ταχύτητα του νερού ελέγχονται σωστά.

Ο τυπικός εξοπλισμός περιλαμβάνει:

• Ναυτικοί συμπυκνωτές
• Κεντρικά συστήματα ψύξης
• Ψύκτες κινητήρων
• Εξοπλισμός ψύξης υπεράκτιων εγκαταστάσεων
• Ναυτικοί εναλλάκτες θερμότητας

4. Εξοπλισμός Αφαλάτωσης

Οι σωλήνες χαμηλού πτερυγίου C68700 μπορούν να παραδοθούν για εξοπλισμό μεταφοράς θερμότητας που χρησιμοποιείται σε συστήματα αφαλάτωσης και επεξεργασίας θαλασσινού νερού, υπό την προϋπόθεση της συγκεκριμένης χημείας νερού και των συνθηκών σχεδιασμού.

5. Βιομηχανικοί Εναλλάκτες Θερμότητας

Οι πιθανές εφαρμογές περιλαμβάνουν:

• Εναλλάκτες θερμότητας ψυκτικού νερού
• Συμπυκνωτές διεργασιών
• Ψύκτες λαδιού
• Ψύκτες νερού
• Εναλλάκτες θερμότητας χημικών διεργασιών
• Βιομηχανικά συστήματα κυκλοφορούντος νερού

Τυπικό Εύρος Μεγεθών

Οι ακριβείς διαστάσεις πρέπει να επιλέγονται σύμφωνα με τον σχεδιασμό του συμπυκνωτή, τον θερμικό υπολογισμό, τη διαμόρφωση του φύλλου σωλήνων και την ισχύουσα προδιαγραφή του έργου.

Τα τυπικά εύρη κατασκευής μπορούν να περιλαμβάνουν:

Το ASTM B111/B111M καλύπτει σωλήνες συμπυκνωτών χωρίς συγκόλληση έως 3 1/8 ίντσες (80 mm) διάμετρο, αν και οι πραγματικές διαστάσεις των σωλήνων χαμηλού πτερυγίου καθορίζονται συνήθως από τον σχεδιασμό του εναλλάκτη και την προδιαγραφή του αγοραστή.

Σημαντικό: Οι παραπάνω τιμές διαστάσεων είναι τυπικά εύρη κατασκευής και όχι καθολικές απαιτήσεις διαστάσεων ASME SB111. Οι τελικές διαστάσεις, οι ανοχές, η γεωμετρία του πτερυγίου, η σκληρότητα και οι απαιτήσεις επιθεώρησης πρέπει να επιβεβαιώνονται έναντι της προδιαγραφής αγοράς και της ισχύουσας έκδοσης του προτύπου.

Χημική Σύνθεση C68700

Οι τυπικές απαιτήσεις χημικής σύνθεσης για Ορείχαλκο Αλουμινίου UNS C68700 περιλαμβάνουν:

Το C68700 ταξινομείται από τη βάση δεδομένων UNS του Copper Development Association ως Ορείχαλκος Αλουμινίου, Αρσενικός, με χαλκό περίπου 76–79%, αλουμίνιο 1,8–2,5% και αρσενικό 0,02–0,06%, με τον ψευδάργυρο να αποτελεί το υπόλοιπο.

Για συμβατική προμήθεια, η ισχύουσα έκδοση ASME/ASTM και η προδιαγραφή αγοράς υπερισχύουν των γενικευμένων πινάκων σύνθεσης.

Μηχανικές Ιδιότητες

Οι μηχανικές ιδιότητες εξαρτώνται από τη σκληρότητα του σωλήνα και το ισχύον εύρος διαστάσεων. Το ASME SB111/ASTM B111 παρέχει απαιτήσεις σύμφωνα με την καθορισμένη σκληρότητα αντί να αντιμετωπίζει όλους τους σωλήνες C68700 ως έχοντες μία καθολική τιμή μηχανικών ιδιοτήτων. Το ASTM B111 αναγνωρίζει συνθήκες όπως ανευπλασμένο, ελαφρώς ελκόμενο, σκληρά ελκόμενο και σκληρά ελκόμενο/ανευπλασμένο άκρο.

Οι τυπικές ιδιότητες που αξιολογούνται για σωλήνες συμπυκνωτών C68700 περιλαμβάνουν:

• Αντοχή σε εφελκυσμό
• Αντοχή διαρροής / αντοχή απόδειξης όπου ισχύει
• Επιμήκυνση
• Σκληρότητα
• Συμπεριφορά επέκτασης
• Απόδοση συμπίεσης

Για μια εμπορική σελίδα προϊόντος, είναι προτιμότερο να αναφέρονται οι εγγυημένες τιμές σύμφωνα με την καθορισμένη σκληρότητα και την τρέχουσα προδιαγραφή ASME SB111, αντί να παρουσιάζεται ένας πίνακας μηχανικών ιδιοτήτων που θα μπορούσε λανθασμένα να ισχύει για κάθε σκληρότητα.

Διαδικασία Κατασκευής

Οι σωλήνες συμπυκνωτών C68700 χαμηλού πτερυγίου μπορούν να κατασκευαστούν μέσω μιας ελεγχόμενης ακολουθίας όπως:

1. Προετοιμασία πλινθώματος/σωλήνα κράματος C68700
2. Παραγωγή σωλήνων χωρίς συγκόλληση
3. Ψυχρή έλξη ή διαστασιολόγηση
4. Θερμική επεξεργασία σύμφωνα με την απαιτούμενη σκληρότητα
5. Ευθυγράμμιση
6. Έλεγχος ακριβείας διαστάσεων
7. Διαμόρφωση ενσωματωμένου χαμηλού πτερυγίου
8. Επιθεώρηση γεωμετρίας πτερυγίου
9. Καθαρισμός επιφάνειας σωλήνα
10. Μη καταστροφική και διαστατική επιθεώρηση
11. Τελική σήμανση και συσκευασία

Το ASTM B111 περιγράφει διαδρομές κατασκευής, συμπεριλαμβανομένης της χύτευσης, της εξώθησης, της έλξης, της ανευπλαστικής επεξεργασίας, της ευθυγράμμισης, της κοπής και άλλων διεργασιών που μπορούν να παράγουν σωλήνες χωρίς συγκόλληση στην καθορισμένη κατάσταση.

Επιθεώρηση και Δοκιμές

Για να διασφαλιστεί η καταλληλότητα για λειτουργία συμπυκνωτή και εναλλάκτη θερμότητας, η επιθεώρηση μπορεί να περιλαμβάνει:

Χημική Ανάλυση

Μπορεί να πραγματοποιηθεί θετική αναγνώριση υλικού ή εργαστηριακή χημική ανάλυση για την επαλήθευση της χημικής σύνθεσης του κράματος C68700.

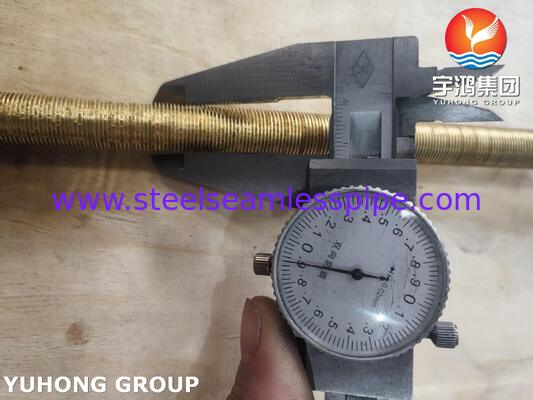

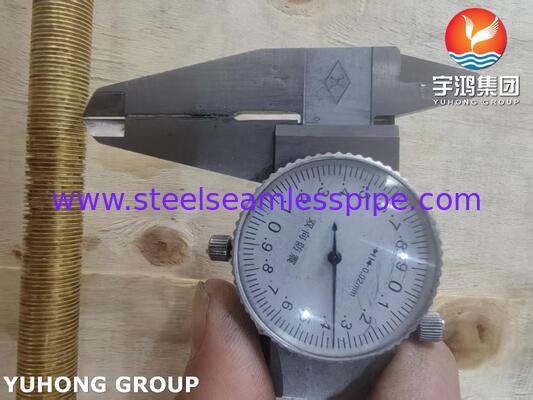

Διαστατική Επιθεώρηση

Οι τυπικοί διαστατικοί έλεγχοι περιλαμβάνουν:

• Εξωτερική διάμετρος
• Πάχος τοιχώματος
• Μήκος σωλήνα
• Ύψος πτερυγίου
• Βήμα πτερυγίου
• Διαστάσεις ρίζας πτερυγίου
• Ευθυγράμμιση
• Ωοειδότητα
• Κατάσταση άκρου

Δοκιμή Εφελκυσμού

Η δοκιμή εφελκυσμού πραγματοποιείται σύμφωνα με την ισχύουσα προδιαγραφή υλικού και την καθορισμένη σκληρότητα για την επαλήθευση της μηχανικής απόδοσης.

Δοκιμή Επέκτασης

Η δοκιμή επέκτασης αξιολογεί την ικανότητα του σωλήνα να αντέχει ελεγχόμενη διεύρυνση χωρίς απαράδεκτη ρωγμή ή αστοχία.

Δοκιμή Συμπίεσης

Η δοκιμή συμπίεσης αξιολογεί την ολκιμότητα του σωλήνα και την ακεραιότητα του υλικού.

Δοκιμή Ηλεκτρομαγνητικών Ροών (Eddy-Current)

Η εξέταση με ηλεκτρομαγνητικές ροές μπορεί να χρησιμοποιηθεί ως μη καταστροφική μέθοδος για την ανίχνευση σχετικών ατελειών στο τοίχωμα του σωλήνα.

Υδροστατική Δοκιμή

Μπορεί να πραγματοποιηθεί υδροστατική δοκιμή όπως ορίζεται στην παραγγελία αγοράς ή στο ισχύον πρότυπο.

Πνευματική / Υποβρύχια Δοκιμή Αέρα

Μπορεί επίσης να παρασχεθεί πνευματική δοκιμή διαρροής όταν απαιτείται από την προδιαγραφή του έργου.

Το ASTM B111/B111M προσδιορίζει δοκιμές επέκτασης, συμπίεσης και υπολειπόμενων τάσεων και παρέχει επίσης εξετάσεις με ηλεκτρομαγνητικές ροές, υδροστατικές και πνευματικές μεταξύ των απαιτήσεων/επιλογών δοκιμών του.

Οπτική Επιθεώρηση Επιφάνειας

Η επιφάνεια του σωλήνα επιθεωρείται για:

• Ρωγμές
• Ελάσματα
• Ραφές
• Υπερβολικές γρατζουνιές
• Επιφανειακές ατέλειες
• Ζημιά πτερυγίου
• Παραμόρφωση
• Διάβρωση ή μόλυνση

Πλεονεκτήματα Σχεδιασμού Χαμηλού Πτερυγίου

Ο κύριος σκοπός της διαμόρφωσης χαμηλού πτερυγίου είναι η αύξηση της εξωτερικής επιφάνειας μεταφοράς θερμότητας χωρίς να απαιτείται αναλογικά μεγαλύτερη διάμετρος βασικού σωλήνα.

Σε σύγκριση με τους απλούς σωλήνες συμπυκνωτών, οι σωλήνες χαμηλού πτερυγίου μπορούν να προσφέρουν:

• Αυξημένη εξωτερική επιφάνεια μεταφοράς θερμότητας
• Μεγαλύτερη ικανότητα μεταφοράς θερμότητας εντός ενός συμπαγούς εναλλάκτη
• Πιθανή μείωση της απαιτούμενης επιφάνειας εναλλάκτη
• Αποτελεσματική χρήση υπαρχόντων διατάξεων φύλλου σωλήνων
• Μια πρακτική λύση όπου ο συντελεστής μεταφοράς θερμότητας στην πλευρά του περιβλήματος είναι χαμηλότερος από τον συντελεστή στην πλευρά του σωλήνα

Το πραγματικό θερμικό πλεονέκτημα εξαρτάται από τη γεωμετρία του πτερυγίου, τις ιδιότητες του ρευστού, την ταχύτητα, την επικάλυψη, τη διαφορά θερμοκρασίας, την πτώση πίεσης και τον πλήρη σχεδιασμό του εναλλάκτη θερμότητας.

Γιατί να Επιλέξετε Ορείχαλκο Αλουμινίου C68700;

Το C68700 συνδυάζει μια πλούσια σε χαλκό μήτρα με αλουμίνιο και ελεγχόμενη προσθήκη αρσενικού. Η καθιερωμένη χρήση του σε σωλήνες συμπυκνωτών και εναλλακτών θερμότητας το καθιστά μια σχετική επιλογή υλικού για λειτουργία με ψυκτικό νερό.

Τα κύρια πλεονεκτήματά του για εφαρμογές συμπυκνωτών περιλαμβάνουν:

• Καλή ικανότητα μεταφοράς θερμότητας
• Κατάλληλη μηχανική αντοχή για εφαρμογές σωλήνων
• Καθιερωμένη κάλυψη προδιαγραφών σωλήνων συμπυκνωτών
• Καλή αντίσταση στη διάβρωση-διάβρωση υπό κατάλληλες συνθήκες λειτουργίας νερού
• Καταλληλότητα για θαλάσσιο και βιομηχανικό εξοπλισμό ψύξης νερού
• Διαθεσιμότητα σε διαφορετικές σκληρότητες σωλήνων

Το ASTM B111 προσδιορίζει ειδικά το C68700 ως Ορείχαλκο Αλουμινίου Β για σωλήνες συμπυκνωτών χωρίς συγκόλληση, και το τρέχον πεδίο εφαρμογής B111/B111M περιλαμβάνει συμπυκνωτές επιφανείας, εξατμιστές και εναλλάκτες θερμότητας.

Διασφάλιση Ποιότητας

Κάθε παρτίδα παραγωγής μπορεί να παραδοθεί με την κατάλληλη τεκμηρίωση ποιότητας, όπως:

• Πιστοποιητικό Δοκιμής Υλικού (MTC)
• Έκθεση χημικής σύνθεσης
• Αποτελέσματα μηχανικών δοκιμών
• Έκθεση διαστατικής επιθεώρησης
• Έκθεση δοκιμής ηλεκτρομαγνητικών ροών
• Έκθεση υδροστατικής δοκιμής, όταν ορίζεται
• Ιχνηλασιμότητα θερμικής/παρτίδας
• Πιστοποιητικό συμμόρφωσης
• Τεκμηρίωση επιθεώρησης τρίτου μέρους, όταν απαιτείται

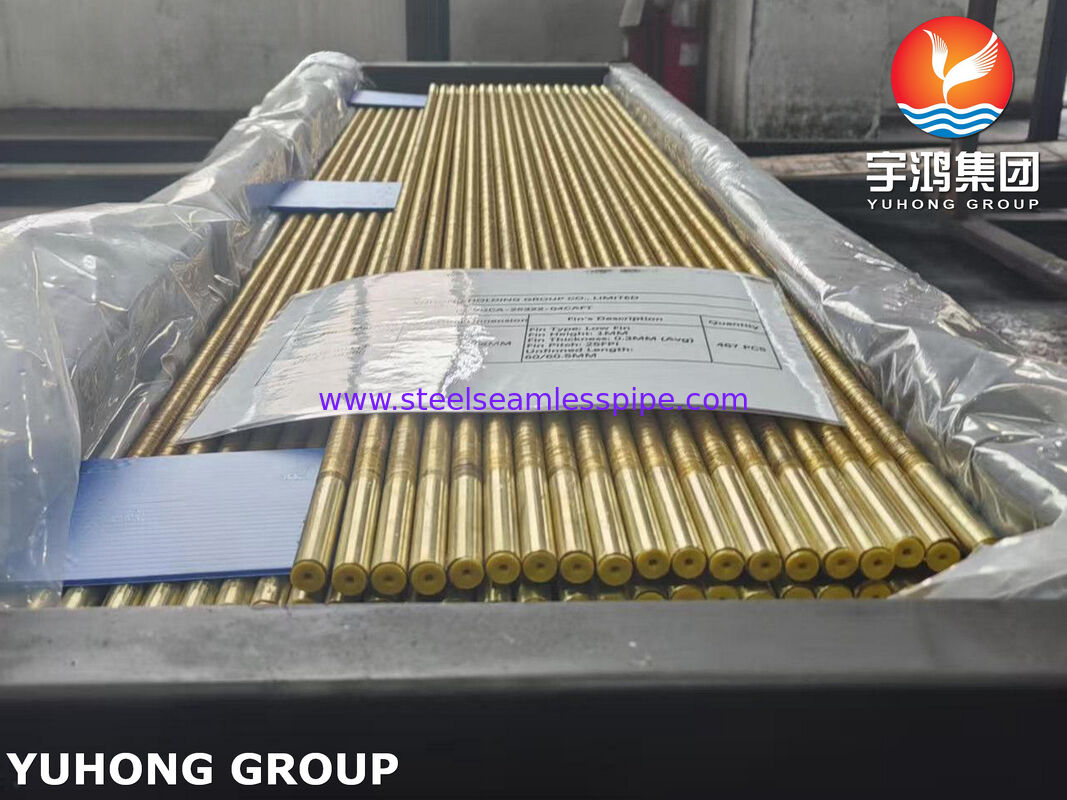

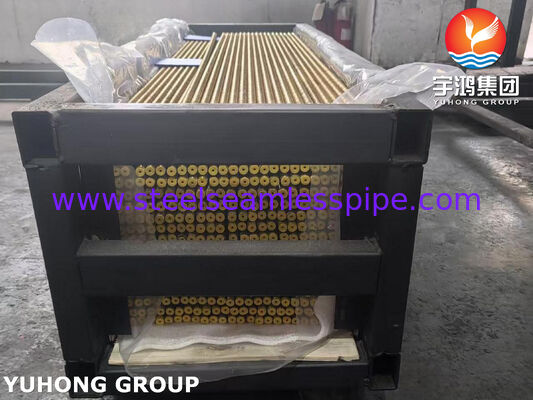

Συσκευασία

Οι σωλήνες χαμηλού πτερυγίου C68700 μπορούν να παραδοθούν σε κατάλληλη εξαγωγική συσκευασία σύμφωνα με το μήκος του σωλήνα και τις απαιτήσεις του πελάτη.

Η τυπική προστασία μπορεί να περιλαμβάνει:

• Πλαστικά καλύμματα άκρων
• Προστατευτική περιτύλιξη
• Συσκευασία ανθεκτική στην υγρασία
• Δέσμες με ετικέτες αναγνώρισης
• Ξύλινες θήκες ή συσκευασία εξαγωγικής ποιότητας, όπου απαιτείται

Κάθε δέσμη μπορεί να φέρει σήμανση με την ποιότητα υλικού, το μέγεθος, το μήκος, τον αριθμό θερμικής/παρτίδας, την ποσότητα και την ισχύουσα προδιαγραφή για ιχνηλασιμότητα.

Προτεινόμενη Τοποθέτηση Προϊόντος

Σωλήνες Χαμηλού Πτερυγίου ASME SB111 C68700 για Συμπυκνωτές και Εναλλάκτες Θερμότητας

Αυτό το προϊόν είναι ιδιαίτερα κατάλληλο για πελάτες που αναζητούν σωλήνες χαμηλού πτερυγίου από ορείχαλκο αλουμινίου για:

Συμπυκνωτές Επιφανείας | Συμπυκνωτές Εργοστασίων Παραγωγής Ηλεκτρικής Ενέργειας | Ναυτικοί Εναλλάκτες Θερμότητας | Ψύξη Θαλασσινού Νερού | Εξοπλισμός Αφαλάτωσης | Βιομηχανικά Συστήματα Ψύξης
