Σωλήνας U-bend από κράμα νικελίου ASME SB163 N04400 για Συμπυκνωτή και Εναλλάκτη Θερμότητας Κελύφους & Σωλήνα
Επισκόπηση Προϊόντος
Σωλήνας U-bend από κράμα νικελίου ASME SB163 N04400 | Χάλυβας Monel 400 χωρίς συγκόλληση για Εναλλάκτη Θερμότητας & Συμπυκνωτή
Η Yuhong Group Co., Ltd. προμηθεύει ολοκληρωμένα εξαρτήματα εναλλάκτη θερμότητας, συμπεριλαμβανομένων δοχείων πίεσης, ψυκτών αέρα, συστοιχιών σωλήνων, σωλήνων U-bend, σωλήνων με πτερύγια, φύλλων σωλήνων, διαφραγμάτων και κεφαλών. Η εξειδίκευσή μας στους σωλήνες εναλλάκτη θερμότητας U-bend επικεντρώνεται στη γεωμετρία κάμψης ASME SB-163, στον υπολογισμό μείωσης πάχους τοιχώματος και στην προετοιμασία άκρων.

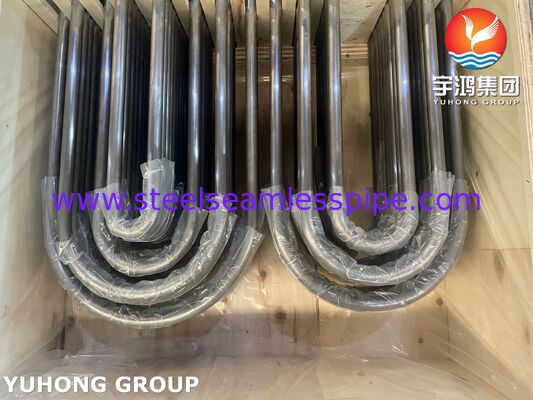

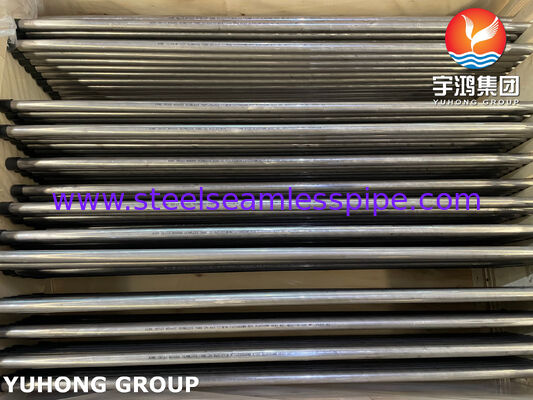

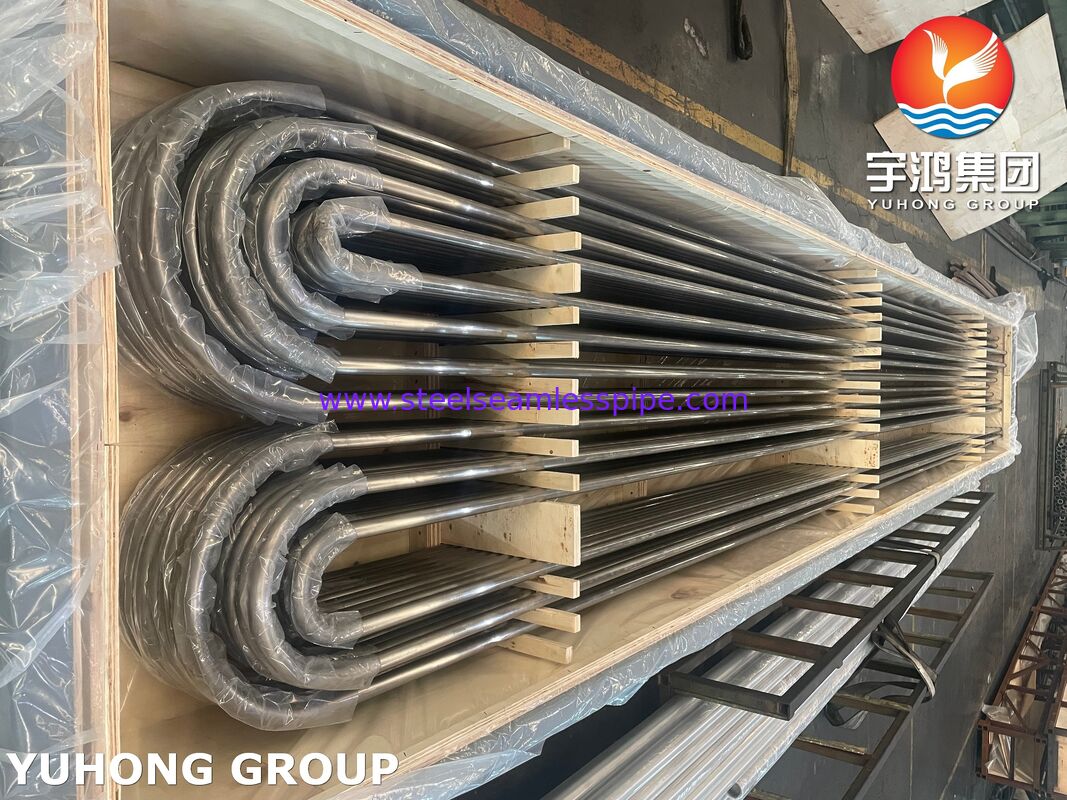

Αυτό το προϊόν είναι ένας απρόσκοπτος σωλήνας U-bend από κράμα νικελίου-χαλκού UNS N04400, σχεδιασμένος για χρήση σε συμπυκνωτές και εναλλάκτες θερμότητας. Το ASME SB-163 καλύπτει εξωτερική διάμετρο 3 ιντσών (76,2 mm) και κάτω, ελάχιστο πάχος τοιχώματος 0,148 ιντσών (3,76 mm) και κάτω, ή μέσο πάχος τοιχώματος 0,165 ιντσών (4,19 mm) και κάτω. Το N04400 παρέχεται ανόπτητο ή ανακουφισμένο από τάσεις, με ανόπτητα άκρα διαθέσιμα κατόπιν προδιαγραφών. Μετατροπείς μικρής διαμέτρου και λεπτού τοιχώματος καλύπτονται από το Παράρτημα X2 του ASME SB-163, όταν καθορίζεται.
Χημική Σύνθεση
ASME SB-163 Πίνακας 1
| Στοιχείο |
N04400, % |
| Νικέλιο |
63,0 ελάχ. |
| Χαλκός |
28,0-34,0 |
| Σίδηρος |
2,5 μέγ. |
| Μαγγάνιο |
2,0 μέγ. |
| Άνθρακας |
0,3 μέγ. |
| Πυρίτιο |
0,5 μέγ. |
| Θείο |
0,024 μέγ. |
Μηχανικές Ιδιότητες και Συνθήκες
ASME SB-163 Πίνακας 3
| Συνθήκη |
Εφελκυσμός, ελάχ. |
Δύναμη διαρροής 0,2% μετατόπιση, ελάχ. |
Επιμήκυνση, ελάχ. |
Σκληρότητα |
| Ανόπτηση |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
-- |
| Ανακούφιση από τάσεις |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 μέγ. για ανόπτητα άκρα |
Το N04400 παρέχεται ανόπτητο ή ανακουφισμένο από τάσεις. Εάν ο σωλήνας ανακουφισμένος από τάσεις έχει ανόπτητα άκρα, η σκληρότητα μετά την ανόπτηση δεν πρέπει να υπερβαίνει την τιμή του Πίνακα 3 του ASME SB-163. Οι απαιτήσεις μεγέθους κόκκων του ASME SB-163 ισχύουν για τα UNS N08120, UNS N08810 και UNS N08811, όχι για το N04400.

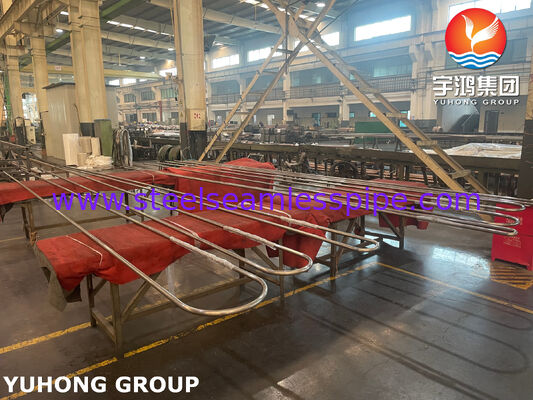

Κατασκευή, Δοκιμές και Έλεγχοι U-bend
Ο απρόσκοπτος σωλήνας N04400 ψυχρής κατεργασίας και θερμικής επεξεργασίας. Το ASME SB-163 απαιτεί:
- Χημική ανάλυση
- Δοκιμή εφελκυσμού
- Δοκιμή σκληρότητας όταν καθορίζονται ανόπτητα άκρα
- Δοκιμή εκλάμψεως
- Υδροστατική ή μη καταστροφική ηλεκτρική δοκιμή
Η δοκιμή εκλάμψεως διεξάγεται σε ένα άκρο του 1% των τελικών μηκών σωλήνων ανά παρτίδα (ελάχιστος ένας σωλήνας για παρτίδες κάτω των 100 σωλήνων). Ένα εργαλείο διαστολής 60° αυξάνει την καθορισμένη εξωτερική διάμετρο κατά 30%, και το εκλάμψιμο δείγμα δεν πρέπει να παρουσιάζει ρωγμές στο τοίχωμα.
Κάθε σωλήνας υποβάλλεται είτε σε υδροστατική είτε σε μη καταστροφική ηλεκτρική δοκιμή. Για υδροστατική δοκιμή, οι σωλήνες με εξωτερική διάμετρο 1/2 ίντσας (3,2 mm) και άνω και πάχος τοιχώματος 0,015 ιντσών (0,38 mm) και άνω δοκιμάζονται σε 1000 psi (6,9 MPa), υπό την προϋπόθεση ότι η υπολογιζόμενη τάση ινών δεν υπερβαίνει το επιτρεπόμενο S. Για το N04400, το S είναι 17.500 psi (120,6 MPa) ανόπτητο και 21.200 psi (146,2 MPa) ανακουφισμένο από τάσεις.
ASME SB-163 Συμπληρωματικές Απαιτήσεις U-bend S1
| Έλεγχος |
Απαίτηση ASME SB-163 S1 |
| Εξωτερική διάμετρος κάμψης |
Εντός 10% της ονομαστικής σε οποιαδήποτε διατομή εντός των σημείων εφαπτομένης |
| Πάχος κορυφής |
Όχι λιγότερο από TF = T(2R)/(2R + D) |
| Απόσταση ποδιών |
Ανοχή κατά ακτίνα κεντρικής γραμμής R: έως 18 ίντσες, 1/16 ίντσας; άνω των 18-30 ιντσών, 3/32 ίντσας; άνω των 30-36 ιντσών, 1/8 ίντσας |
| Διαφορά μήκους ποδιών |
Μέγ. 1/2 ίντσας (3,2 mm) |
| Υδροστατική μετά την κάμψη |
Ελάχιστος χρόνος κράτησης 5 δευτ.; 26.600 psi (183,3 MPa) τάση ινών για υπολογισμό πίεσης |
Παραγγελία, Προσαρμογή και Εφαρμογές
Οι πληροφορίες παραγγελίας σύμφωνα με το ASME SB-163 περιλαμβάνουν κράμα, κατάσταση, φινίρισμα, διαστάσεις, εργασίες κατασκευής, απαιτήσεις δοκιμών, άκρα, συμπληρωματικές απαιτήσεις και προδιαγραφές επιθεώρησης.
Οι προσαρμοσμένες επιλογές U-bend περιλαμβάνουν:
- Ακτίνα κάμψης R
- Μήκος ποδιού
- Ανόπτηση άκρων
- Υδροστατική μετά την κάμψη
- NDE και μάρτυρας τρίτου μέρους
Διατίθενται αντίστοιχα φύλλα σωλήνων, διαφράγματα, κεφαλές και σωλήνες με πτερύγια. Τυπικές εφαρμογές περιλαμβάνουν συμπυκνωτές, εναλλάκτες θερμότητας, ψύκτες αέρα, συστοιχίες σωλήνων και θαλάσσιες ή χημικές ψυκτικές εργασίες όπου απαιτείται αντοχή στη διάβρωση νικελίου-χαλκού. Η απρόσκοπτη κατασκευή αποφεύγει διαμήκεις συγκολλήσεις, ενώ ο σχεδιασμός U-bend μειώνει τις συγκολλήσεις πεδίου και προσαρμόζεται στη θερμική διαστολή.
Συχνές Ερωτήσεις
Μέσο πάχος τοιχώματος έναντι ελάχιστου πάχους τοιχώματος; Το ASME SB-163 καλύπτει και τα δύο. Για τον υπολογισμό του πάχους τοιχώματος στην κορυφή του U-bend, το T είναι το καθορισμένο ελάχιστο πάχος τοιχώματος ή το καθορισμένο μέσο πάχος τοιχώματος μείον την επιτρεπόμενη ανοχή μείον το πάχος.
Απαιτείται μέγεθος κόκκων για το N04400; Όχι. Η απαίτηση μεγέθους κόκκων του ASME SB-163 ισχύει για τα UNS N08120, UNS N08810 και UNS N08811.
Μπορεί να γίνει υδροστατική δοκιμή μετά την κάμψη; Ναι, όταν καθορίζεται. Ο ελάχιστος χρόνος κράτησης είναι 5 δευτ., και η απαιτούμενη τάση ινών για τον υπολογισμό της πίεσης υδροστατικής δοκιμής είναι 26.600 psi (183,3 MPa).
