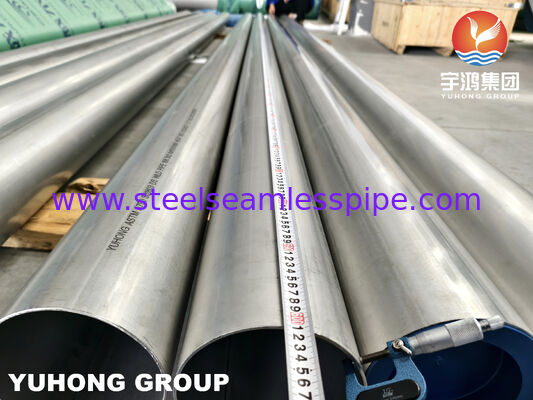

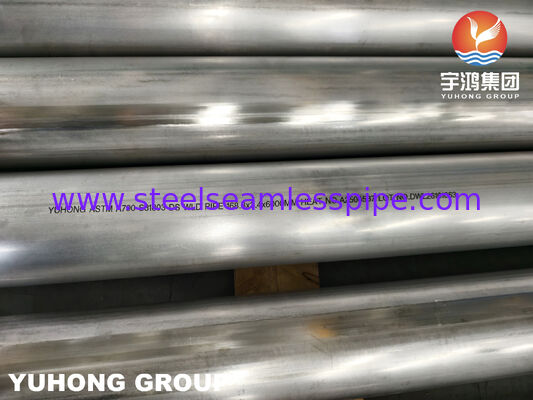

ASTM A790 S31803 Διπλής 2205 συγκολλημένος σωλήνας για διάβρωση
Δόρυβοι από ατσάλι
Επισκόπηση του προϊόντος
Ο αγωγός από ανοξείδωτο χάλυβα ASTM A790 S31803 Duplex 2205 είναι ένας διπλός σωλήνας από ανοξείδωτο χάλυβα φερριτικό-αυστενίτη σχεδιασμένος για σωλήνες διαβρωτικών διεργασιών και απαιτητική βιομηχανική εξυπηρέτηση.Κατασκευασμένο από διπλό ανοξείδωτο χάλυβα UNS S31803, συνδυάζει υψηλή μηχανική αντοχή με καλή αντοχή στη γενική διάβρωση και σε περιβάλλοντα που περιέχουν χλωρίδια.
Η συγκολλημένη κατασκευή είναι κατάλληλη για εφαρμογές που απαιτούν ελεγχόμενη ποιότητα διαμήκης συγκόλλησης, προσαρμοσμένες διαστάσεις σωλήνων και μεγαλύτερες εξωτερικές διαμέτρους.Ο σωλήνας μπορεί να προμηθευτεί με αναψύξη διαλύματος, παρασκευή, επιθεώρηση διαστάσεων και δοκιμή ειδικού σχεδίου σύμφωνα με τις ισχύουσες απαιτήσεις ASTM A790/A790M και των παραγγελιών αγοράς.
Το Duplex 2205 S31803 θεωρείται ευρέως για πετρέλαιο και φυσικό αέριο, πετροχημικά, χημική επεξεργασία, θαλάσσια,συστήματα παραγωγής ηλεκτρικής ενέργειας και βιομηχανικών συστημάτων ύδρευσης όπου ο συμβατικός ανοξείδωτος χάλυβας ή ο ανθρακούχιος χάλυβας μπορεί να μην παρέχουν τον απαιτούμενο συνδυασμό αντοχής και αντοχής στη διάβρωση.
Τεχνικές προδιαγραφές
| Άρθρο |
Προδιαγραφές |
| Ονομασία του προϊόντος |
Διπλό 2205 συγκολλημένο σωλήνα από ανοξείδωτο χάλυβα |
| Κατηγορία υλικού |
Η UNS S31803 |
| Κοινή βαθμίδα |
Δυομελές 2205 |
| Τύπος υλικού |
Φεριτικό-αυστενικό διπλό ανοξείδωτο χάλυβα |
| Πρότυπο υλικού |
Αρμόδια για την παραγωγή των ειδών που αναφέρονται στην παράγραφο 1 |
| Μέθοδος κατασκευής |
Αυτοματοποιημένη διαμήκη συγκόλληση |
| Τύπος σωλήνα |
Σωλήνες συγκολλημένες με ευθεία συγκόλληση |
| Θερμική επεξεργασία |
Λύσιμο αναψυγμένο |
| Κατάσταση της επιφάνειας |
Επεξεργασμένα και παρασκευασμένα με ακινητοποίηση |
| Εξωτερική διάμετρος |
Προσαρμοσμένο |
| Μύθος τοίχου |
Προσαρμοσμένο |
| Διάρκεια |
Σταθερό / Τυχαίο / Προσαρμοσμένο |
| Τελική Προετοιμασία |
Καθαρό / Κουφτερό / Προσαρμοσμένο |
| Πρότυπο διαστάσεων |
Η ASME B36.19 / Προδιαγραφή του έργου |
| Επιθεώρηση |
Υδροστατική / Μη καταστροφική / Διαμετρική |
| ΚΑΠ |
Διαθέσιμο |
| ΜΤΚ |
EN 10204 3.1 / 3.2 |
| Επιθεώρηση τρίτου |
Διαθέσιμα κατόπιν αιτήσεως |
Υλικό: UNS S31803 Duplex 2205
Το UNS S31803 είναι μια κατηγορία ατσάλινου ανοξείδωτου διπλού που συνήθως ταυτοποιείται με την οικογένεια Duplex 2205.Η φερριτική-αουστενιτική μικροδομή του παρέχει μια ισορροπία αντοχής και αντοχής στη διάβρωση που διαφέρει από τις συμβατικές αξίες αυστενίτη όπως 304L και 316L.
Το σύστημα κράματος που περιέχει χρώμιο, νικέλιο, μολυβδένιο και άζωτο συμβάλλει στην αντοχή του σε περιβάλλοντα που περιέχουν χλωρίδια και ρήξη από διάβρωση από άγχος.Επομένως, το S31803 επιλέγεται συχνά για σωλήνες διεργασίας όπου τόσο η μηχανική αντοχή όσο και η αντοχή στη διάβρωση αποτελούν σημαντικές σκέψεις σχεδιασμού..
Χαρακτηριστικά του προϊόντος
- Διπλή φερριτική-αουστεντική δομή:Η διπλή μικροδομή παρέχει συνδυασμό μηχανικής αντοχής και αντοχής στη διάβρωση για απαιτητικά βιομηχανικά συστήματα σωλήνων.
- Καλή αντοχή στη διάβρωση από χλωρίδιο:S31803 Ο διπλός σωλήνας 2205 επιλέγεται συνήθως για σωλήνες που εκτίθενται σε υγρά που περιέχουν χλωρίδιο και σε άλλα διαβρωτικά περιβάλλοντα διεργασίας.
- Αντίσταση στη διάβρωση από άγχος και ρήξη:Ο διπλός ανοξείδωτος χάλυβας προσφέρει βελτιωμένη αντοχή στην διάσπαση της διάβρωσης από χλωρίδιο σε σύγκριση με πολλές συμβατικές ποιότητες αυστενιτικού ανοξείδωτου χάλυβα.
- Υψηλή μηχανική αντοχή:Η μηχανική αντοχή του Duplex 2205 είναι υψηλότερη από αυτή πολλών συμβατικών austenitic ανοξείδωτων χάλυβα,το οποίο το καθιστά κατάλληλο για σωλήνες πίεσης και συστήματα διεργασίας όπου η αντοχή αποτελεί σημαντικό παράγοντα.
- Ελεγχόμενη συγκολλημένη κατασκευή:Η αυτόματη διαμήκη συγκόλληση παρέχει ελεγχόμενη συγκόλληση συγκόλλησης και επιτρέπει την παραγωγή μεγαλύτερων διαμέτρων σωλήνων και προσαρμοσμένου πάχους τοίχου.
- Προσαρμόσιμη προμήθεια:Η εξωτερική διάμετρος του σωλήνα, το πάχος του τοίχου, το μήκος, η προετοιμασία του τέλους, η κατάσταση της επιφάνειας, η επιθεώρηση και η τεκμηρίωση μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου.
Συστήματα κατασκευής
Η τυπική διαδικασία παραγωγής συγκολλημένων σωλήνων ASTM A790 S31803 περιλαμβάνει:
- Προετοιμασία πλακών ή ταινιών από διπλό ανοξείδωτο χάλυβα
- Ταυτοποίηση πρώτης ύλης και χημική επαλήθευση
- Τεχνουργία πλάκας ή ταινίας
- Ελεγχόμενη διαμήκη συγκόλληση
- Επιθεώρηση συγκόλλησης
- Θερμική επεξεργασία διαλύματος
- Απομάκρυνση και επεξεργασία επιφάνειας
- Κόψιμο σε καθορισμένο μήκος
- Τελική προετοιμασία
- Επιθεώρηση διαστάσεων
- Υδροστατική ή εφαρμοστέα μη καταστροφική δοκιμή
- ΠΓΔ και τελική επιθεώρηση
- Σημείωση και συσκευασία εξαγωγής
Η πραγματική πορεία παραγωγής και το πεδίο δοκιμών ελέγχονται σύμφωνα με το ισχύον πρότυπο, τις προδιαγραφές αγοράς και το συμφωνημένο σχέδιο επιθεώρησης.
Εφαρμογές
- Πετρέλαιο & Αέριο:Χρησιμοποιείται σε επιλεγμένα συστήματα αγωγών διεργασίας, παραγωγής και κοινής ωφέλειας όπου μπορεί να συναντηθούν διαβρωτικά υγρά και περιβάλλοντα που περιέχουν χλωρίδια.
- Πετροχημικές εγκαταστάσεις:Κατάλληλο για αγωγούς διεργασίας σε διυλιστήρια και πετροχημικές εγκαταστάσεις που απαιτούν διπλή κατασκευή από ανοξείδωτο χάλυβα.
- Χημική μεταποίηση:Εφαρμόζεται σε επιλεγμένες γραμμές χημικών διεργασιών όπου απαιτείται αντοχή στη διάβρωση και μηχανική αντοχή.
- Θαλάσσια και θαλάσσια συστήματα:Εξετάζεται για θαλάσσιους σωλήνες, συστήματα ψύξης νερού και επιλεγμένες εφαρμογές που σχετίζονται με το θαλασσινό νερό, με την επιφύλαξη των πραγματικών συνθηκών λειτουργίας.
- Παραγωγή ενέργειας:Χρησιμοποιείται σε επιλεγμένα συστήματα ψύξης νερού, επεξεργαστικού νερού και βοηθητικών σωλήνων στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας.
- Σωλήνες βιομηχανικής διαδικασίας:Κατάλληλο για βιομηχανικά συστήματα μεταφοράς υγρών που απαιτούν συνδυασμό αντοχής, αντοχής στη διάβρωση και κατασκευής συγκολλημένων σωλήνων.
Τυπικά μέσα εξυπηρέτησης
Σημείωση:Η καταλληλότητα του υλικού πρέπει να αξιολογείται με βάση το πραγματικό μέσο, τη συγκέντρωση χλωριούχου, τη θερμοκρασία, την ταχύτητα ροής και τις συνθήκες λειτουργίας.
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας
Η ASTM A790 καλύπτει τόσο τον αδιάβροχο όσο και τον διπλό ατσάλινο σωλήνα από ατσάλι.Μπορεί να είναι ευνοϊκό για μεγαλύτερες εξωτερικές διαμέτρους και ορισμένες εξατομικευμένες διαστάσειςΟ αδιάβρωστος σωλήνας κατασκευάζεται χωρίς διαμήκη συγκόλληση και μπορεί να επιλεγεί για συγκεκριμένες απαιτήσεις πίεσης, μεγέθους ή έργου.Η επιλογή ανάμεσα σε συγκολλημένη και χωρίς συγκόλληση κατασκευή θα πρέπει να βασίζεται στις διαστάσεις του σωλήνα, των όρων λειτουργίας, των απαιτήσεων σχεδιασμού και της ισχύουσας προδιαγραφής του έργου.
S31803 έναντι S32205 Duplex 2205
| Άρθρο |
S31803 |
S32205 |
| Κοινή ονομασία |
Δυομελές 2205 |
Δυομελές 2205 |
| Ονομασία UNS |
S31803 |
S32205 |
| Υλική Οικογένεια |
Ατσάλι ατσάλινο διπλού τύπου |
Ατσάλι ατσάλινο διπλού τύπου |
| Δομή |
Φεριτική-αυστεντική |
Φεριτική-αυστεντική |
| Τυπικό σύστημα Cr-Ni-Mo |
Κατηγορία 22Cr-5Ni-3Mo |
Κατηγορία 22Cr-5Ni-3Mo |
| Τυπικές εφαρμογές |
Σωλήνες διαβρωτικών διαδικασιών |
Σωλήνες διαβρωτικών διαδικασιών |
Παρόλο που τα S31803 και S32205 συνδέονται συνήθως με το Duplex 2205, έχουν διαφορετικές απαιτήσεις χημικής σύνθεσης.Η ακριβής ποιότητα UNS που καθορίζεται στην παραγγελία αγοράς πρέπει πάντα να τηρείται.
Σχετικές ονομασίες υλικών
| Πρότυπο / Σύστημα |
Ονομασία |
| Εθνική Υπηρεσία |
S31803 |
| Κοινή βαθμίδα |
Δυομελές 2205 |
| ΑΣΤΜ |
Α790 S31803 |
| ASME |
SA790 S31803 |
| Επικεφαλής |
1.4462 |
| EN Αναφορά |
X2CrNiMoN22-5-3 |
| Αναφορά JIS |
SUS329J3L |
Οι σχετικές ονομασίες θα πρέπει να επαληθεύονται βάσει του ισχύοντος προτύπου υλικών και των χημικών/μηχανικών απαιτήσεων πριν θεωρηθούν ακριβείς ισοδύναμες.
Επιθεώρηση και δοκιμές
Η επιθεώρηση ποιότητας μπορεί να οργανωθεί σύμφωνα με την ASTM A790/A790M και τις ειδικές απαιτήσεις του έργου.
- Ανάλυση χημικής σύνθεσης
- Δοκιμασία ελαστικότητας
- Δοκιμασία σκληρότητας
- Δοκιμή επιπέδου
- Υδροστατική δοκιμή
- Μη καταστροφική ηλεκτρική δοκιμή
- Επιθεώρηση συγκόλλησης
- Υπερήχθης δοκιμή, όταν ορίζεται

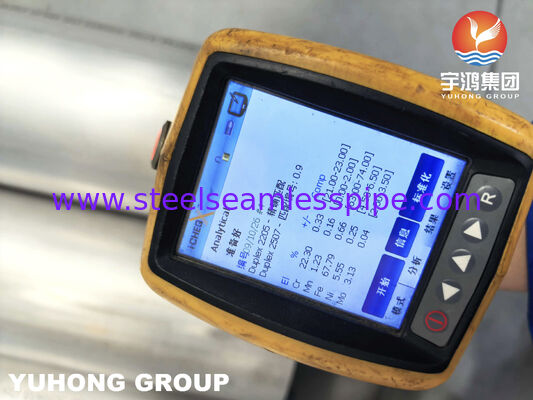

- Θετική ταυτοποίηση υλικού (PMI)
- Επιθεώρηση διαστάσεων
- Οπτική επιθεώρηση
- Επιθεώρηση επιφάνειας
- Επιθεώρηση τρίτου
Επεξεργασία επιφάνειας
Ο συγκολλημένος σωλήνας ASTM A790 S31803 μπορεί να παρέχεται με κατάσταση επιφάνειας κατάλληλη για τη διαδικασία κατασκευής και τις απαιτήσεις του έργου.
- Λύσιμο αναψυγμένο και αχλάδια
- Επεξεργασμένα και παρασκευασμένα με μαρμελάδα
- Μηχανοποιημένη επιφάνεια
- Προσαρμοσμένο φινίρισμα επιφάνειας
Οι απαιτήσεις επιφάνειας θα πρέπει να επιβεβαιώνονται σύμφωνα με τις διαστάσεις των σωλήνων, τη διαδικασία κατασκευής και τις προδιαγραφές του έργου.
Τελική Προετοιμασία
Οι άκρες των σωλήνων μπορούν να προμηθευτούνται σύμφωνα με τις απαιτήσεις του πελάτη για σωλήνες και συγκόλληση.
- Καθαρό τέλος
- Τελικός πέλμα
- Τετράγωνο κόψιμο
- Προσαρμοσμένη τελική προετοιμασία
Έγγραφα ποιότητας και πιστοποιητικά
Τα ακόλουθα έγγραφα μπορούν να παρέχονται σύμφωνα με την εντολή αγοράς και το σχέδιο επιθεώρησης:
- EN 10204 3.1 Πιστοποιητικό δοκιμής υλικών
- EN 10204 3.2 Πιστοποιητικό κατόπιν αιτήματος
- Έκθεση χημικής ανάλυσης
- Έκθεση μηχανικής δοκιμής
- Έκθεση υδροστατικής δοκιμής
- Έκθεση NDT
- Έκθεση ΚΑΠ
- Έκθεση επιθεώρησης διαστάσεων
- Αρχείο θερμικής επεξεργασίας
- Κατάλογος συσκευασίας
- Πιστοποιητικό καταγωγής
- Έκθεση επιθεώρησης τρίτου
Συσκευή

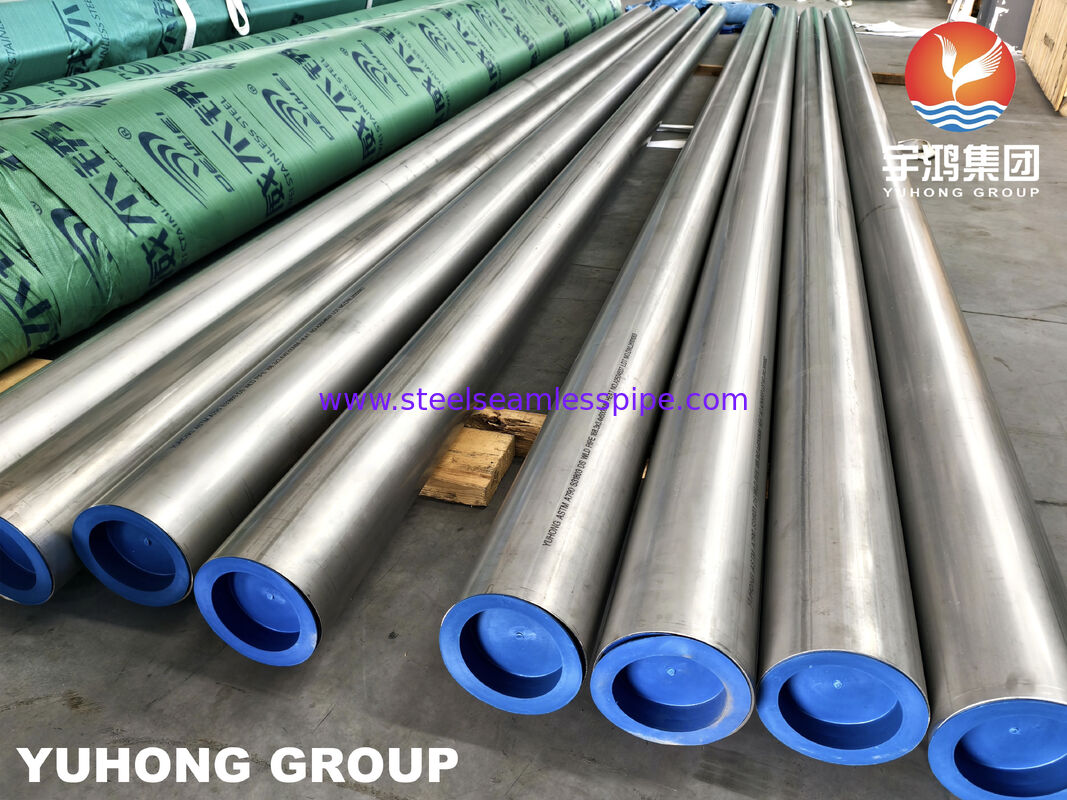

Οι συγκολλημένοι σωλήνες ASTM A790 S31803 παρέχονται συνήθως με προστατευτικά καπάκια και ενσωματώνονται με ασφάλεια σύμφωνα με το μέγεθος του σωλήνα και τις απαιτήσεις μεταφοράς.Τα σιδηρουργικά ιμάντα και η ναυτιλιακή συσκευασία εξαγωγής μπορούν να οργανωθούν για αποστολή μεγάλων αποστάσεων.
Προσαρμοσμένη κατασκευή και προμήθεια
Μπορούμε να προμηθεύσουμε ASTM A790 S31803 Duplex 2205 συγκολλημένο σωλήνα με εξατομικευμένο:
- Εξωτερική διάμετρος
- Μύθος τοίχου
- Διάστημα σωλήνα
- Τελική Προετοιμασία
- Κατάσταση της επιφάνειας
- Θερμική επεξεργασία
- Απαιτήσεις επιθεώρησης
- Απαιτήσεις ΚΑΠ
- Απαιτήσεις NDT
- Επιθεώρηση τρίτου
- Πιστοποίηση υλικού
Τα τεχνικά σχέδια, οι προδιαγραφές έργου και τα σχέδια επιθεώρησης μπορούν να επανεξεταστούν πριν από την παραγωγή για να επιβεβαιωθούν οι ισχύουσες απαιτήσεις.
Συχνές Ερωτήσεις
- Τι είναι ο σωλήνας ASTM A790 S31803;
Ο αγωγός ASTM A790 S31803 είναι ένας διπλός αγωγός από ανοξείδωτο χάλυβα που κατασκευάζεται σύμφωνα με τις απαιτήσεις του ASTM A790/A790M.
- Είναι οι σωλήνες ASTM A790 S31803 συγκολλημένοι ή χωρίς συγκόλληση;
Η ASTM A790 καλύπτει τόσο τους συγκολλημένους σωλήνες χωρίς συγκόλληση όσο και τους συγκολλημένους σωλήνες χωρίς συγκόλληση.
- Είναι το S31803 το ίδιο με το Duplex 2205;
Το S31803 προσδιορίζεται συνήθως ως Duplex 2205. Ωστόσο, το S31803 και το S32205 έχουν διαφορετικές χημικές απαιτήσεις, επομένως πρέπει να επιβεβαιωθεί η καθορισμένη ποιότητα UNS για κάθε έργο.
- Για ποιο σκοπό χρησιμοποιείται το συγκολλημένο σωλήνα ASTM A790 S31803;
Χρησιμοποιείται συνήθως σε εφαρμογές σωλήνων πετρελαίου και φυσικού αερίου, πετροχημικής, χημικής επεξεργασίας, ναυτιλίας, παραγωγής ηλεκτρικής ενέργειας και βιομηχανικών διεργασιών.
- Μπορεί να προμηθευτεί με PMI το συγκολλημένο σωλήνα S31803;
Ναι, η θετική ταυτοποίηση υλικού (PMI) μπορεί να οργανωθεί όταν απαιτείται από την παραγγελία αγοράς ή το σχέδιο επιθεώρησης.
- Μπορεί να οργανωθεί επιθεώρηση από τρίτο μέρος;
Ναι, η επιθεώρηση τρίτου μπορεί να οργανωθεί σύμφωνα με το συμφωνημένο πεδίο επιθεώρησης και τις απαιτήσεις του έργου.
