Τεχνική διάταξη για την κατασκευή σωλήνων από χαλκό και νικέλιο
ΗDIN 86090 CuNi 90/10 Γόνατοςείναι ένα σίδερο από χαλκό-νικέλιο που έχει σχεδιαστεί για συστήματα σωλήνων από κράμα χαλκού-νικέλου.Ο αγκώνα παρέχει μια ελεγχόμενη αλλαγή της κατεύθυνσης των σωλήνων, διατηρώντας παράλληλα μια συγκολλημένη σύνδεση κατάλληλη για συνεχείς εγκαταστάσεις σωλήνων.
Επισκόπηση του προϊόντος
Τα εξαρτήματα CuNi 90/10 συνδέονται συνήθως μεΆλλες ενώσεις χαλκού-νικελίου με βάση το CuNi10Fe, συμπεριλαμβανομένης της σχετικής ονομασίαςΗ UNS C70600, τα οποία χρησιμοποιούνται ευρέως σε θαλάσσια, θαλάσσιο νερό και άλλα ανθεκτικά στη διάβρωση συστήματα σωλήνων.Η ακριβής ονομασία του υλικού και η χημική σύνθεση πρέπει να επιβεβαιώνονται με βάση την ισχύουσα προδιαγραφή αγοράς..
Κατασκευασμένο σύμφωνα με:ΔΙΝ 86090, το κορμί μπορεί να προμηθευτεί σε διαφορετικές γωνίες αγκώνων, διαστάσεις και πάχους τοίχων ανάλογα με τις απαιτήσεις του έργου.
Τεχνικές προδιαγραφές
| Άρθρο |
Προδιαγραφές |
| Ονομασία του προϊόντος |
CuNi 90/10 Χαλκός Νικέλιο Κεφαλόνιο |
| Τύπος προϊόντος |
Κουτσούκ Ύδρευσης Κεφαλάκι |
| Τύπος |
ΔΙΝ 86090 |
| Υλικό |
Σύνθεση χαλκού νικελίου |
| Αξία |
Με βάση το CuNi 90/10 / CuNi10Fe |
| Σχετική βαθμίδα UNS |
C70600* |
| Σύστημα χαλκού-νικέλου |
Cu-Ni-Fe-Mn |
| Τύπος σύνδεσης |
Συναρμολόγημα οπίσθιας |
| Γωνία αγκώνα |
45° / 90° / Προσαρμοσμένο |
| Κατασκευή |
Σχηματισμένη / Χωρίς συγκόλληση ή συγκολλημένη κατασκευή σύμφωνα με τις προδιαγραφές |
| Μέγεθος |
Προσαρμοσμένο / Σύμφωνα με το DIN 86090 |
| Μύθος τοίχου |
Προδιαγραφή σωλήνα που ταιριάζει |
| Τελική Προετοιμασία |
Τέρμα συγκόλλησης |
| Επιφάνεια |
Φινίρισμα εργοστασίου / Ακινητοποιημένο ή προσαρμοσμένο |
| Θερμική επεξεργασία |
Σύμφωνα με τις απαιτήσεις υλικού και παραγωγής |
| Επιθεώρηση |
Διαμετρική, οπτική και υλική επιθεώρηση |
* Η ονομασία C70600 θα πρέπει να θεωρείται ως σχετική ονομασία υλικού και όχι ως αυτόματη ισοδύναμη ονομασία.Η χημική σύνθεση θα πρέπει να ελέγχεται με βάση την πραγματική ποιότητα υλικού DIN 86090 πριν από την απαίτηση ακριβούς ισοδυναμίας..
Πρότυπο DIN 86090
Η DIN 86090 σχετίζεται ειδικά μεΕλαχίματα από κράμα χαλκού-νικέλου για συγκόλληση με μύτη σε αγωγούς από κράμα χαλκού-νικέλου.
Το πρότυπο είναι σχετικό με εφαρμογές στις οποίες η συσκευή πρέπει να διατηρεί τη συμβατότητα με συστήματα σωλήνων χαλκού-νικελίου και τη διαμόρφωση συγκόλλησης τους.
Βασικές σκέψεις περιλαμβάνουν:
- Μέγεθος αγκώνα
- Εξωτερική διάμετρος και πάχος τοίχου
- Ράδιο αγκώνα
- Προετοιμασία της άκρης της ζύγισης
- Ονομασία υλικού
- Όρος παράδοσης
- Διαμετρικές ανοχές
Για τις παραγγελίες σχεδίων, πρέπει να προσδιορίζονται οι διαστάσεις των ενσωματωμάτων μαζί με το αντίστοιχο μέγεθος σωλήνα και πάχος τοιχώματος.
Υλικό CuNi 90/10
Το κράμα χαλκού-νικέλου CuNi 90/10 επιλέγεται ευρέως για συστήματα σωληνώσεων που εκτίθενται σεθαλάσσιο νερό και θαλάσσιο περιβάλλον.
Χαρακτηριστικά υλικού:
- Σύνθετο χαλκού-νικελίου με περίπου 90% χαλκό και 10% νικέλιο
- Καλή αντοχή στη διάβρωση από το θαλάσσιο νερό
- Καλή αντοχή στην διάβρωση υπό κατάλληλες συνθήκες ροής
- Διορθωτικά για συστήματα θαλάσσιων σωλήνων
- Καλές κατασκευαστικές και συγκολλητικές ιδιότητες
- Συμβατό με συστήματα σωλήνων χαλκού-νικελίου
- Διορθωτικό για μακροχρόνια λειτουργία, όταν προσδιορίζονται υλικά χαλκού-νικελίου
Η προσθήκη σιδήρου και μαγγανίου σε κλάσεις CuNi 90/10 συμβάλλει στην απόδοση του υλικού στη ναυτιλία.
Δομή προϊόντος
Ο αγκώνα DIN 86090 έχει σχεδιαστεί μεΤέρματα συγκόλλησης με μύτη, επιτρέποντας την άμεση συγκόλληση του εξαρτήματος σε συμβατό σωλήνα χαλκού-νικέλου.
Κύρια χαρακτηριστικά σχεδιασμού:
- Διαμόρφωση αγκώνα:45° ή 90° ανάλογα με τις απαιτήσεις
- Σύνδεση:Ζυγισμός οπίσθιας
- Γεωμετρία κάμψης:Ελεγχόμενη ακτίνα για εγκατάσταση σωλήνων
- Τελική προετοιμασίαΔιορθωτικό για συγκόλληση με μύτη
- Δυνατότητα:Επιλέγεται για να αντιστοιχεί με τον συνδεδεμένο σωλήνα
- Ελέγχος διαστάσεων:Βάσει των εφαρμοστέων απαιτήσεων DIN 86090
Αυτή η διαμόρφωση παρέχει συνεχή συγκολλημένη σύνδεση σωλήνων χωρίς την εισαγωγή αρθρώματος με φλάντζο στην τοποθεσία του αγκώνα.
Συστήματα κατασκευής
Η οδός παραγωγής επιλέγεται σύμφωνα με το απαιτούμενο μέγεθος, την κατάσταση του υλικού και τις προδιαγραφές παραγωγής.
- Επιλογή πρώτης ύλης
Το υλικό κράματος χαλκού-νικελίου επιλέγεται σύμφωνα με την καθορισμένη ποιότητα και τις χημικές απαιτήσεις.

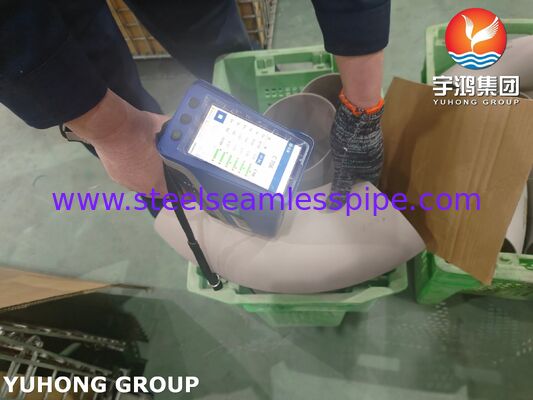

- Ελέγχος υλικού
Η χημική σύνθεση και η ταυτοποίηση του υλικού ελέγχονται πριν από το σχηματισμό.
- Σχηματισμός αγκώνων
Το σωληνωτό υλικό σχηματίζεται με την απαιτούμενη γεωμετρία αγκώνα.
- Τελική Προετοιμασία
Οι άκρες των σιδηροτροφικών σιδηροτροφικών σιδηροτροφών είναι προετοιμασμένες για να διευκολύνουν τη σύνδεση με τον σωλήνα συνδυασμού CuNi.
- Θερμική επεξεργασία
Η θερμική επεξεργασία πραγματοποιείται όταν απαιτείται από τις προδιαγραφές υλικού και τη διαδικασία παραγωγής.
- Επιθεώρηση διαστάσεων
Ελέγχονται η εξωτερική διάμετρος, το πάχος του τοίχου, η γωνία κάμψης, η ακτίνα και οι διαστάσεις των τερμάτων.
- Επιθεώρηση επιφάνειας
Ο εξοπλισμός επιθεωρείται οπτικά για ελαττώματα επιφάνειας και παρατυπίες που σχετίζονται με το σχηματισμό.

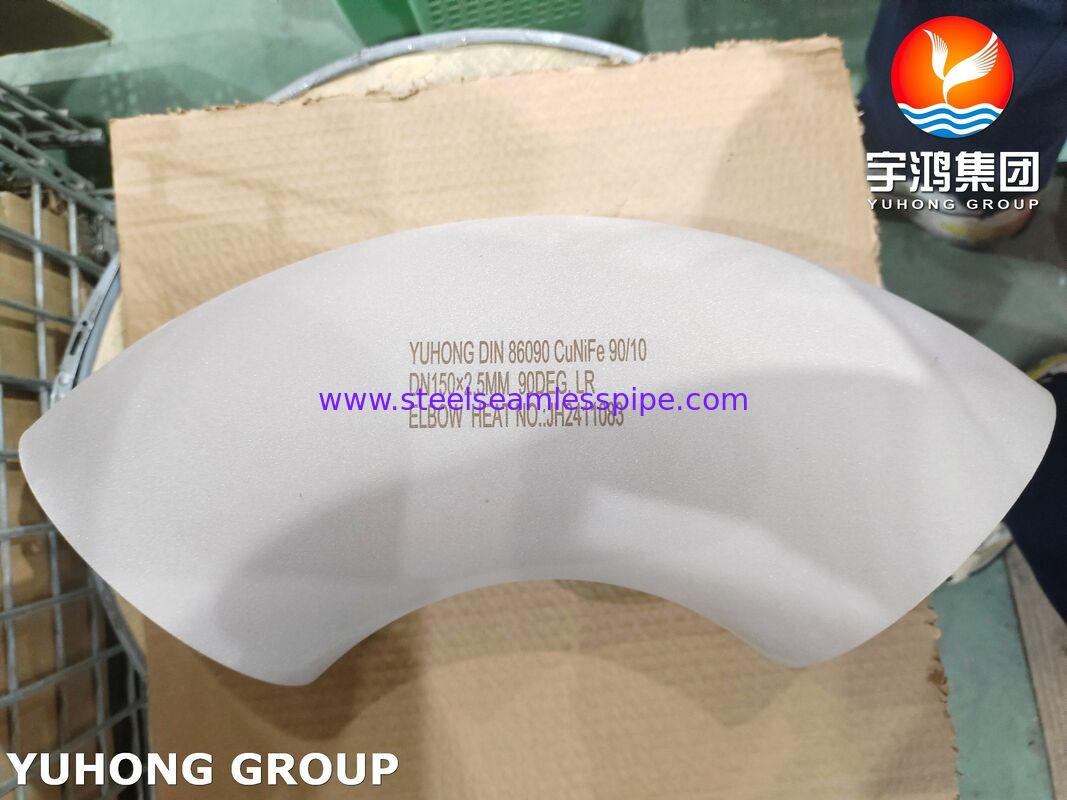

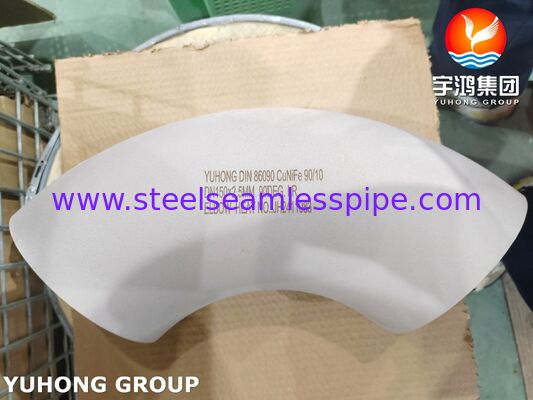

- Τελική επιθεώρηση και σήμανση
Η ταυτοποίηση του προϊόντος και η τεκμηρίωση ελέγχου συμπληρώνονται πριν από τη συσκευασία.
Εφαρμογές
Τα αγκώνια DIN 86090 CuNi 90/10 είναι ιδιαίτερα κατάλληλα για συστήματα σωλήνων όπου προσδιορίζονται κράματα χαλκού-νικελίου.
Ναυτική & Ναυπηγική
- Διοχέτευση ψύξης θαλασσινού νερού
- Διοχέτευση θαλάσσιων σωλήνων
- Συστήματα θαλάσσιου νερού για την καταπολέμηση πυρκαγιάς
- Σωλήνες βαλαστίου
- Συστήματα αποχέτευσης και αποχέτευσης
- Περιφερειακά συστήματα ψύξης
Συστήματα υπεράκτιων και θαλάσσιων υδάτων
- Διοχέτευση θαλασσινού νερού
- Σωλήνες ψύξης νερού
- Διοχέτευση σωληνώσεων υπεράκτιας πλατφόρμας
- Σωλήνες που σχετίζονται με την αφαλάτωση
- Συστήματα κυκλοφορίας θαλασσινού νερού
Βιομηχανικές σωλήνες
- Διοχέτευση σωλήνων ανταλλακτών θερμότητας
- Συστήματα συμπυκνωτών
- Συστήματα ψύξης νερού
- Σωλήνες διεργασιών ανθεκτικές στη διάβρωση
- Συστήματα βοηθητικής ψύξης σταθμών παραγωγής ηλεκτρικής ενέργειας
Γιατί να χρησιμοποιείτε CuNi 90/10 Κόντες;
- Αντίσταση στη διάβρωση από το θαλάσσιο νερό
Τα κράματα CuNi 90/10 χρησιμοποιούνται ευρέως σε σωλήνες θαλάσσιου νερού λόγω της αντοχής τους στη διάβρωση σε κατάλληλα σχεδιασμένα και λειτουργούμενα θαλάσσια περιβάλλοντα.
- Καλή αντοχή στην διάβρωση
Τα κράματα χαλκού-νικελίου μπορούν να παρέχουν χρήσιμη αντοχή στην διάβρωση στο ρέον θαλασσινό νερό όταν η ταχύτητα, η χημεία του νερού και ο σχεδιασμός του συστήματος παραμένουν εντός των κατάλληλων συνθηκών λειτουργίας.
- Διαμόρφωση συγκολλημένων σωλήνων
Ο σχεδιασμός της ζύγισης με μύτη επιτρέπει στον αγκώνα να αποτελέσει μέρος ενός συνεχούς συστήματος σωλήνων χαλκού-νικελίου.
- Υλικά συμβατά
Η χρήση εξαρτημάτων CuNi με συμβατό σωλήνα CuNi βοηθά στη διατήρηση της συνέπειας του υλικού σε όλο το σύστημα σωλήνων.
- Ειδικές διαστάσεις του έργου
Η γωνία αγκώνα, η διάμετρος, το πάχος του τοίχου και άλλες διαμετρικές απαιτήσεις μπορούν να προμηθευτούνται σύμφωνα με τον σχεδιασμό των σωλήνων και τις ισχύουσες προδιαγραφές.
Επιθεώρηση και δοκιμές
Οι απαιτήσεις επιθεώρησης μπορούν να προσαρμοστούν σύμφωνα με τις προδιαγραφές του έργου.
| Επιθεώρηση / Δοκιμή |
Διαθεσιμότητα |
| Χημική σύνθεση |
Διαθέσιμο |
| ΚΑΠ |
Διαθέσιμα κατόπιν αιτήματος |
| Οπτική επιθεώρηση |
Τύπος |
| Επιθεώρηση διαστάσεων |
Τύπος |
| Έλεγχος πάχους τοίχου |
Διαθέσιμο |
| Επιθεώρηση γωνίας αγκώνα |
Διαθέσιμο |
| Επιθεώρηση ακτίνας κάμψης |
Διαθέσιμο |
| Επιθεώρηση επιφάνειας |
Τύπος |
| Επιθεώρηση συγκόλλησης |
Σύμφωνα με την κατασκευή |
| ΕΠΔ |
Σύμφωνα με τις απαιτήσεις του έργου |
| Πιστοποιητικό MTC / υλικού |
Διαθέσιμο |
| Επιθεώρηση τρίτου |
Κατόπιν αιτήματος |
Διαθέσιμες διαμορφώσεις προϊόντων
| Παράμετρος |
Επιλογές |
| Υλικό |
CuNi 90/10 |
| Σχετική βαθμίδα |
C70600* |
| Τύπος αγκώνα |
45° / 90° |
| Σύνδεση |
Συναρμολόγημα οπίσθιας |
| Μέγεθος |
DIN / Προσαρμοσμένο |
| Μύθος τοίχου |
Προσαρμοσμένο |
| Ράδιο κάμψης |
Σύμφωνα με το σχέδιο |
| Τελική Προετοιμασία |
Συναρμολόγημα οπίσθιας |
| Κατάσταση της επιφάνειας |
Στριβείο / Προσαρμοσμένο |
| Επιθεώρηση |
Πρότυπο / Ειδικό έργο |
*Η ισοδυναμία τελικού υλικού πρέπει να επιβεβαιώνεται με τη χημική σύνθεση και τις ισχύουσες προδιαγραφές.
Επιλογές προσαρμογής
Ο αγκώνα μπορεί να κατασκευαστεί ή να παραδοθεί σύμφωνα με τις ειδικές απαιτήσεις του έργου, συμπεριλαμβανομένων:
- Ονομαστικό μέγεθος σωλήνα
- Έξω διάμετρος
- Μοντέλο
- Γωνία αγκώνα
- Ράδιο κάμψης
- Τελική προετοιμασία
- Κατάσταση του υλικού
- Απαιτήσεις επιθεώρησης
- Απαιτήσεις σήμανσης
- Απαιτήσεις πιστοποιητικού
- Απαιτήσεις συσκευασίας
Πιστοποιητικά και τεκμηρίωση
Η τυπική τεκμηρίωση μπορεί να περιλαμβάνει:
- Πιστοποιητικό δοκιμής υλικών (MTC)
- Πιστοποιητικό EN 10204 3.1
- Έκθεση χημικής σύνθεσης
- Έκθεση μηχανικής δοκιμής
- Έκθεση ΚΑΠ
- Έκθεση επιθεώρησης διαστάσεων
- Έκθεση οπτικής επιθεώρησης
- Έκθεση NDT όταν ορίζεται
- Έκθεση επιθεώρησης τρίτου
- Πιστοποιητικό συμμόρφωσης
- Κατάλογος συσκευασίας
Η τεκμηρίωση μπορεί να καταρτίζεται σύμφωνα με την παραγγελία αγοράς και τις απαιτήσεις του έργου.
