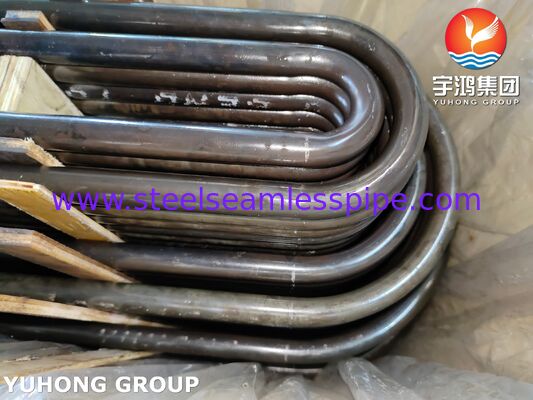

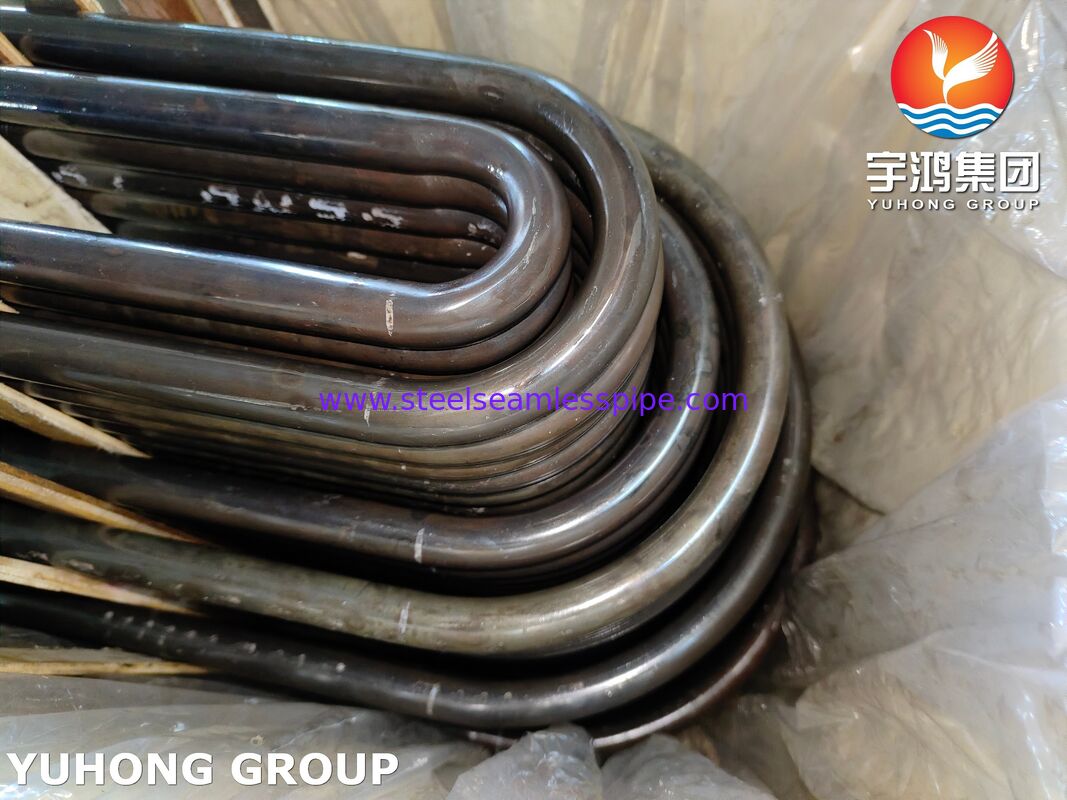

Σωλήνες U από ASME SA213 T9 χωρίς συγκόλληση για Εξυπηρέτηση Εναλλάκτη Θερμότητας Υψηλής Θερμοκρασίας
Εταιρική & Θέση Προϊόντος
Η Yuhong Group Co., Ltd. ειδικεύεται σε λύσεις σωλήνων εναλλάκτη θερμότητας με ιδιαίτερη τεχνική εξουσία σεσχηματισμό σωλήνων U-bend και θερμική κατεργασία για εναλλάκτες θερμότητας τύπου κέλυφος και σωλήνα υψηλής θερμοκρασίας. Όλα τα προϊόντα κατασκευάζονται και τεκμηριώνονται σε πλήρη συμμόρφωση με τις προδιαγραφές ASME Section II και ASTM.
Χημική Σύνθεση (ASME SA-213 / ASTM A213 Πίνακας 1)
| Στοιχείο |
Σύνθεση (%) |
Απαίτηση |
| Άνθρακας (C) |
≤ 0.15 |
Μέγ. |
| Μαγγάνιο (Mn) |
0.30 - 0.60 |
Εύρος |
| Φώσφορος (P) |
≤ 0.025 |
Μέγ. |
| Θείο (S) |
≤ 0.025 |
Μέγ. |
| Πυρίτιο (Si) |
0.25 - 1.00 |
Εύρος |
| Χρώμιο (Cr) |
8.00 - 10.00 |
Εύρος |
| Μολυβδαίνιο (Mo) |
0.90 - 1.10 |
Εύρος |
Αναφορά: ASME SA-213/SA-213M Πίνακας 1 (Χάλυβες Χαμηλής Κράματος - Βαθμός T9, UNS K90941)
Η περιεκτικότητα σε χρώμιο 9% παρέχει αντοχή στην οξείδωση μέσω του σχηματισμού ενός προστατευτικού στρώματος οξειδίου του χρωμίου. το 1% μολυβδαινίου συμβάλλει στην αντοχή ερπυσμού σε αυξημένες θερμοκρασίες.
Μηχανικές Ιδιότητες & Θερμική Κατεργασία
Απαιτήσεις Εφελκυσμού και Σκληρότητας (ASME SA-213 Πίνακας 4)
| Ιδιότητα |
Απαίτηση |
| Αντοχή εφελκυσμού, ελάχ. |
415 MPa (60 ksi) |
| Αντοχή διαρροής, ελάχ. |
205 MPa (30 ksi) |
| Επιμήκυνση (σε 2 ίντσες ή 50 mm), ελάχ. |
30% |
| Σκληρότητα, μέγ. |
179 HBW / 190 HV |
| Rockwell, μέγ. |
89 HRB |
Αναφορά: ASME SA-213/SA-213M Πίνακας 4
Θερμική Κατεργασία (ASME SA-213 Πίνακας 3)
| Βαθμός |
Αριθμός UNS |
Τύπος Θερμικής Κατεργασίας |
Θερμοκρασία Ωρίμανσης |
| T9 |
K90941 |
Πλήρης ή ισόθερμη ανόπτηση· ή κανονικοποίηση και ωρίμανση |
1250°F [675°C] ελάχ. |
Αναφορά: ASME SA-213/SA-213M Πίνακας 3
Η θερμική κατεργασία πρέπει να πραγματοποιείται ξεχωριστά και επιπλέον της θέρμανσης για θερμή διαμόρφωση. Για φερριτικούς χάλυβες κραμάτων, συμπεριλαμβανομένου του T9, οι σωλήνες πρέπει να επαναθερμαίνονται για θερμική κατεργασία σύμφωνα με τις απαιτήσεις του Πίνακα 3.
Απαιτήσεις Κατασκευής & Δοκιμών
Διαδικασία Κατασκευής
Οι σωλήνες πρέπει να κατασκευάζονται με τη διαδικασία χωρίς συγκόλληση και να είναι είτε θερμής διαμόρφωσης είτε ψυχρής διαμόρφωσης, όπως ορίζεται.
Απαιτούμενες Δοκιμές ανά ASME SA-213
Κάθε παρτίδα πρέπει να υποβάλλεται στις ακόλουθες επιθεωρήσεις:
| Δοκιμή |
Συχνότητα |
| Δοκιμή εφελκυσμού |
Ένα δείγμα από έναν σωλήνα ανά παρτίδα (≤50 σωλήνες)· δύο σωλήνες ανά παρτίδα (>50 σωλήνες) |
| Δοκιμή σκληρότητας (Brinell/Vickers/Rockwell) |
Δύο σωλήνες ανά παρτίδα |
| Δοκιμή ισοπέδωσης |
Κάθε άκρο ενός τελικού σωλήνα ανά παρτίδα |
| Δοκιμή διαστολής |
Κάθε άκρο ενός τελικού σωλήνα ανά παρτίδα (διαφορετικός σωλήνας από τη δοκιμή ισοπέδωσης) |
| Υδροστατική ή Μη Καταστροφική Ηλεκτρική Δοκιμή |
Κάθε σωλήνας |
Αναφορά: ASME SA-213/SA-213M Ενότητες 9 και 10
Ειδική Εξέταση: Ορισμένοι φερριτικοί χάλυβες που καλύπτονται από αυτήν την προδιαγραφή θα σκληρύνουν εάν ψυχθούν γρήγορα από πάνω από την κρίσιμη θερμοκρασία τους. Οι χάλυβες που περιέχουν χρώμιο με 4% και άνω χρώμιο - συμπεριλαμβανομένου του T9 με 8-10% Cr - μπορεί να σκληρύνουν στον αέρα κατά την ψύξη στον αέρα από υψηλές θερμοκρασίες. Οι εργασίες που περιλαμβάνουν θέρμανση πάνω από κρίσιμες θερμοκρασίες (συγκόλληση, φλάντζα, θερμή κάμψη) θα πρέπει να ακολουθούνται από κατάλληλη θερμική κατεργασία.
Υποστηρικτικές Δυνατότητες Κατασκευής
Η Yuhong Group παρέχει ολοκληρωμένη προμήθεια για την κατασκευή εναλλάκτη θερμότητας:
| Στοιχείο |
Συμβατότητα Υλικών |

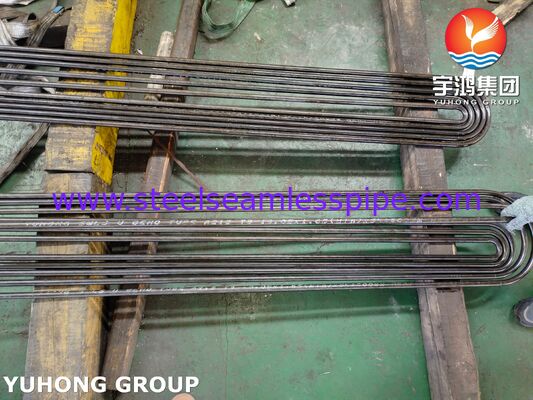

| Σωλήνες U-bend |
ASTM A213 T9 (και άλλες βαθμίδες T) |

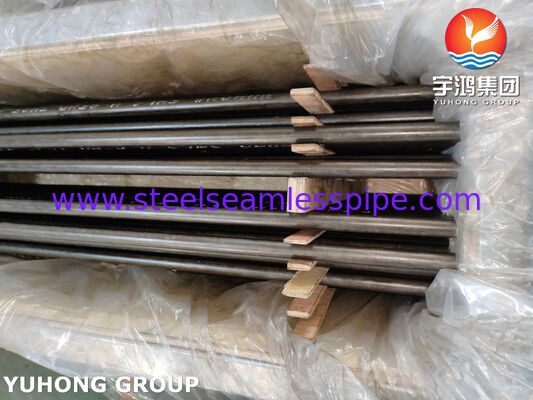

| Ευθείς σωλήνες |
ASTM A213 / A269 / A249 |
| Πλάκες σωλήνων |
SA-516 Gr.70, SA-266, επικαλυμμένα υλικά |
| Διαφράγματα |
Χάλυβας άνθρακα, ανοξείδωτος χάλυβας |
| Κέλυφος & κανάλια |
SA-516 Gr.70, SA-240 |
Ελάχιστη ακτίνα U-bend: 1.5 * OD (στάνταρ), με δυνατότητα στενότερων ακτίνων κατόπιν συμφωνίας.
Εύρος Εφαρμογής
Οι σωλήνες χωρίς συγκόλληση ASME SA-213 T9 καθορίζονται για υπηρεσίες υψηλής θερμοκρασίας και υψηλής πίεσης, συμπεριλαμβανομένων:
- Υπερθερμαντήρες και επαναθερμαντήρες σε λέβητες μονάδων παραγωγής ενέργειας
- Εναλλάκτες θερμότητας τύπου κέλυφος και σωλήνα σε διυλιστήρια και πετροχημικές εγκαταστάσεις
- Συστοιχίες σωλήνων εναλλάκτη θερμότητας για υπηρεσίες διεργασιών υψηλής θερμοκρασίας
- Εναλλάκτης θερμότητας ψυχόμενος αέρα τμήματα σωλήνων
- Τμήματα μετατροπής φούρνων καύσης και σωλήνες φούρνων πυρόλυσης
Λειτουργικό εύρος: Συνεχής λειτουργία σε θερμοκρασίες έως περίπου 600-650°C (1110-1200°F) με διατήρηση της αντοχής στην οξείδωση και της αντοχής ερπυσμού.
Τεχνικά Σημεία & Προσαρμογή
Αντοχή στην Οξείδωση: Η περιεκτικότητα σε χρώμιο 8-10% σχηματίζει μια σταθερή προστατευτική κλίμακα οξειδίου, παρέχοντας ανώτερη αντίσταση στην κλιμάκωση σε υψηλές θερμοκρασίες οξειδωτικών και ατμικών περιβαλλόντων σε σύγκριση με βαθμίδες χαμηλότερων κραμάτων.
Αντοχή Ερπυσμού: Η προσθήκη μολυβδαινίου 0.90-1.10% παρέχει ενισχυμένη αντοχή σε αυξημένες θερμοκρασίες και αντοχή ερπυσμού, απαραίτητη για μακροχρόνια λειτουργία σε εφαρμογές υπερθερμαντήρων και επαναθερμαντήρων.
Διαθέσιμη Προσαρμογή:
- Εξωτερική διάμετρος: 6.35mm έως 219.1mm (ή όπως ορίζεται)
- Πάχος τοιχώματος: 0.8mm έως 15mm (ελάχιστο ή μέσο πάχος όπως παραγγέλθηκε)
- Μήκος: Συγκεκριμένα ή τυχαία μήκη έως 12m+
- Ακτίνες U-bend: Στάνταρ 1.5*OD· προσαρμοσμένες ακτίνες διαθέσιμες
- Φινίρισμα επιφάνειας: Ως-λαξευμένο, αποξειδωμένο, ή φωτεινά ανόπτησης
- Προετοιμασία άκρων: Λείο, λοξότμητο, ή με σπείρωμα
Συχνές Ερωτήσεις - Τεχνικές Θεωρήσεις για την Επιλογή Σωλήνων T9 U
Ε: Γιατί να επιλέξετε T9 αντί για T22 ή T11 για υπηρεσία υπερθερμαντήρα;
Το T9 προσφέρει υψηλότερη αντοχή στην οξείδωση και αντοχή ερπυσμού σε αυξημένες θερμοκρασίες λόγω της περιεκτικότητάς του σε 9% χρώμιο και 1% μολυβδένιο, καθιστώντας το κατάλληλο για θερμότερα τμήματα υπερθερμαντήρων και επαναθερμαντήρων όπου οι βαθμίδες χαμηλότερων κραμάτων μπορεί να υποστούν επιταχυνόμενη κλιμάκωση.
Ε: Ποια θερμική κατεργασία απαιτείται για τους σωλήνες ASME SA-213 T9;
Οι σωλήνες T9 πρέπει να κανονικοποιούνται και να ωριμάζονται, ή να ανόπτονται πλήρως ή ισόθερμα, με ελάχιστη θερμοκρασία ωρίμανσης 1250°F [675°C]. Η θερμική κατεργασία πρέπει να πραγματοποιείται ξεχωριστά από τη θερμή διαμόρφωση.
Ε: Ποιες δοκιμές είναι υποχρεωτικές για τους σωλήνες T9 U;
Κάθε σωλήνας απαιτεί υδροστατική ή μη καταστροφική ηλεκτρική δοκιμή. Ανά παρτίδα, απαιτούνται δοκιμές εφελκυσμού, σκληρότητας, ισοπέδωσης και διαστολής από καθορισμένους σωλήνες.
