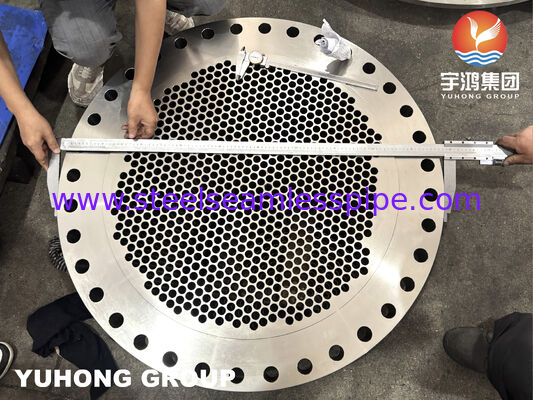

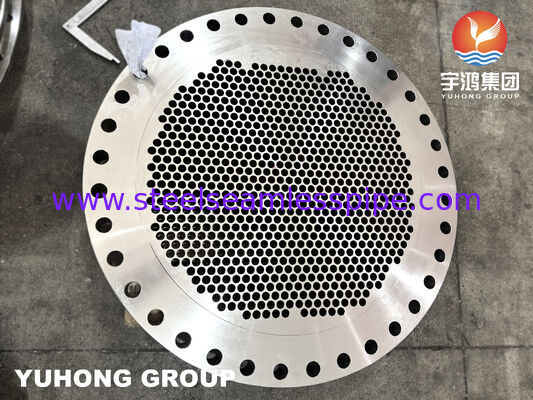

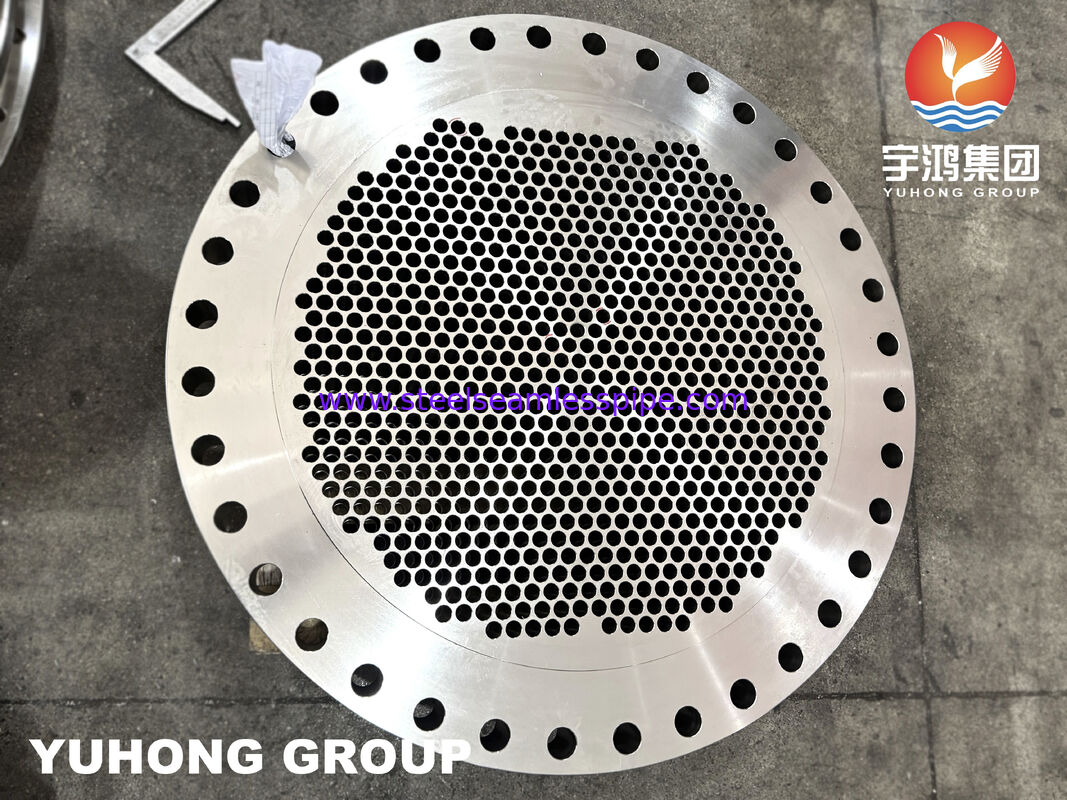

ASTM A182 F316L Ανοξείδωτο Ατσάλι Σφυρηλατημένο Φύλλο Σωλήνων με Οπές Σωλήνων Κατεργασμένες με Ακρίβεια για Εναλλάκτες Θερμότητας

Σφυρηλατημένοι σωλήνες από ανοξείδωτο χάλυβα ASTM A182 F316L

Εισαγωγή προϊόντος

Σφυρηλατημένες πλάκες σωλήνων F316L για εξοπλισμό μεταφοράς θερμότητας υπό πίεση

Η πλάκα σωλήνων ASTM A182 F316L είναι ένα σφυρηλατημένο εξάρτημα από ανοξείδωτο χάλυβα που χρησιμοποιείται για τη στερέωση σωλήνων εναλλάκτη θερμότητας και τον διαχωρισμό ή τον έλεγχο ρευστών από την πλευρά της διεργασίας εντός εξοπλισμού τύπου κελύφους και σωλήνων.

Κατασκευασμένο από αυστιτικό ανοξείδωτο χάλυβα 316L, η πλάκα σωλήνων συνδυάζει αντοχή στη διάβρωση με καλή συγκολλησιμότητα και είναι κατάλληλη για εξοπλισμό που εκτίθεται σε υγρασία, χλωρίδια και μια σειρά από ρευστά διεργασίας.

Η πλάκα σωλήνων μπορεί να παραδοθεί με ακριβή μηχανουργική κατεργασία οπών σωλήνων, επιφανειών στεγανοποίησης από την πλευρά του κελύφους, αυλακώσεων διαφράγματος και οπών μπουλονιών σύμφωνα με τα σχέδια του εναλλάκτη θερμότητας. Η διάμετρος της οπής του σωλήνα, η απόσταση, η διάταξη και η ανοχή διάτρησης μπορούν να ελεγχθούν σύμφωνα με την απαιτούμενη μέθοδο σύνδεσης σωλήνα-πλάκας σωλήνων.

Ανάλογα με τον σχεδιασμό του εξοπλισμού, οι οπές των σωλήνων μπορούν να προετοιμαστούν για επεκτασιμότητα με κύλινδρο, συγκόλληση στεγανοποίησης, συγκόλληση αντοχής ή συνδυασμένες συνδέσεις σωλήνων με επέκταση και συγκόλληση.

Τεχνικές Προδιαγραφές

Τυπικές διαστάσεις

Χαρακτηριστικά προϊόντος

• Ακριβής μηχανουργική κατεργασία οπών σωλήνων

Οι οπές των σωλήνων μηχανουργούνται με CNC σύμφωνα με την καθορισμένη διάμετρο, απόσταση, ανοχή θέσης και διάταξη πλάκας σωλήνων.

• Πολλαπλές διαμορφώσεις σύνδεσης σωλήνων

Η πλάκα σωλήνων μπορεί να προετοιμαστεί για μηχανική επέκταση, συγκόλληση στεγανοποίησης, συγκόλληση αντοχής ή συνδυασμένη επέκταση και συγκόλληση.

• Κατασκευή F316L ανθεκτική στη διάβρωση

Ο ανοξείδωτος χάλυβας F316L παρέχει αυστιτική μεταλλουργία που περιέχει μολυβδένιο για βελτιωμένη αντοχή στη τοπική διάβρωση σε σύγκριση με τον συμβατικό ανοξείδωτο χάλυβα 304L.

• Προσαρμοσμένο διάφραγμα διέλευσης

Οι αυλακώσεις διαφράγματος διέλευσης και οι περιοχές καθίσματος φλάντζας μπορούν να μηχανουργηθούν σύμφωνα με την απαιτούμενη διάταξη ροής ρευστού.

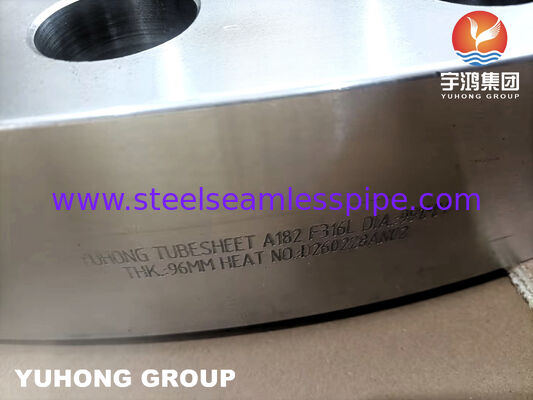

• Σφυρηλατημένο υλικό με ιχνηλασιμότητα

Μπορεί να παρασχεθεί ιχνηλασιμότητα αριθμού παρτίδας, PMI και πιστοποίηση υλικού για έργα εξοπλισμού υπό πίεση.

Τυπικές εφαρμογές

• Εναλλάκτες θερμότητας κελύφους και σωλήνων

• Εναλλάκτες θερμότητας σταθερών πλακών σωλήνων

• Εναλλάκτες θερμότητας πλωτής κεφαλής

• Ψύκτες διεργασιών

• Συμπυκνωτές

• Επαναβραστήρες

• Θερμαντήρες τροφοδοσίας

• Εξοπλισμός χημικών διεργασιών

• Εξοπλισμός φαρμακευτικών διεργασιών

• Εξοπλισμός αφαλάτωσης

Τυπικές συνδέσεις σωλήνα-πλάκας σωλήνων

• Μηχανική επέκταση

Τα άκρα των σωλήνων επεκτείνονται έναντι των οπών των σωλήνων για να δημιουργηθεί μηχανική επαφή και στεγανοποίηση.

• Συγκόλληση στεγανοποίησης

Εφαρμόζεται συγκόλληση στη διεπαφή σωλήνα-πλάκας σωλήνων όταν απαιτείται πρόσθετη προστασία από διαρροές.

• Συγκόλληση αντοχής

Ο σωλήνας συγκολλάται στην πλάκα σωλήνων για να σχηματιστεί μια δομική σύνδεση σωλήνων.

• Επέκταση + Συγκόλληση στεγανοποίησης

Η μηχανική επέκταση συνδυάζεται με τη συγκόλληση στεγανοποίησης για εφαρμογές που απαιτούν τόσο μηχανική συγκράτηση όσο και ενισχυμένη στεγανοποίηση.

Ισοδύναμοι βαθμοί υλικών

Επιθεώρηση & Τεκμηρίωση

• Αναγνώριση Θετικού Υλικού (PMI)

• Υπερηχητικός Έλεγχος (UT)

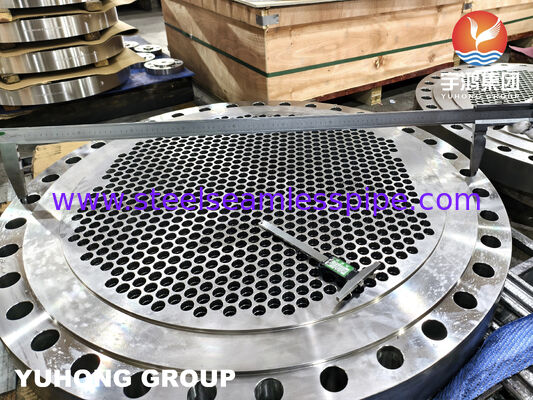

• Επιθεώρηση διαστάσεων

• Επιθεώρηση διαμέτρου οπής σωλήνα

• Επιθεώρηση θέσης οπής σωλήνα

• Επιθεώρηση επιπεδότητας

• Έλεγχος σκληρότητας

• Οπτική επιθεώρηση

• EN 10204 3.1 MTC

• EN 10204 3.2 Επιθεώρηση

Συχνές Ερωτήσεις

• Για τι χρησιμοποιείται μια πλάκα σωλήνων F316L;

Χρησιμοποιείται κυρίως σε εναλλάκτες θερμότητας κελύφους και σωλήνων, συμπυκνωτές, επαναβραστήρες και άλλο σωληνωτό εξοπλισμό διεργασιών.

• Μπορεί να προσαρμοστεί το μοτίβο οπών σωλήνων;

Ναι. Η διάμετρος του σωλήνα, η απόσταση, η ποσότητα οπών, η διάταξη και το διάφραγμα διέλευσης μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια του εξοπλισμού.

• Ποιες μέθοδοι σύνδεσης σωλήνων είναι διαθέσιμες;

Μπορούν να προετοιμαστούν διαμορφώσεις μηχανικής επέκτασης, συγκόλλησης στεγανοποίησης, συγκόλλησης αντοχής και συνδυασμένης επέκτασης και συγκόλλησης.

• Μπορούν να παραδοθούν πλάκες σωλήνων F316L με τεκμηρίωση επιθεώρησης;

Ναι. Μπορεί να παρασχεθεί τεκμηρίωση PMI, επιθεώρησης διαστάσεων, UT και EN 10204 3.1/3.2 σύμφωνα με τις απαιτήσεις του έργου.

① Σταθερή πλάκα σωλήνων έναντι πλάκας σωλήνων πλωτής κεφαλής

• Εναλλάκτης θερμότητας σταθερής πλάκας σωλήνων

• Εναλλάκτης θερμότητας πλωτής κεφαλής

• Σχεδιασμός πλάκας σωλήνων

• Αντιστάθμιση θερμικής διαστολής

② Μοτίβο οπών σωλήνων

• Τριγωνική απόσταση

• Περιστραμμένη τριγωνική απόσταση

• Τετράγωνη απόσταση

• Περιστραμμένη τετράγωνη απόσταση

③ Σύνδεση σωλήνα-πλάκας σωλήνων

Επέκταση σωλήνα / Κύλιση σωλήνα / Συγκόλληση στεγανοποίησης / Συγκόλληση αντοχής / Αυλακώσεις οπών σωλήνων / Διαρροή σύνδεσης σωλήνων
