ASME SA182 F304H Δαχτυλίδι από ανοξείδωτο χάλυβα 1.4948 Χάλυβα πλαστικό δαχτυλίδι ανταλλακτικό θερμότητας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Αριθμό μοντέλου:	Δαχτυλίδι από σφυρήλατο ατσάλι ASME SA182 F304H

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 τεμ
Συσκευασία λεπτομέρειες:	Περίπτωση/παλέτα πτυχών ξύλινη
Χρόνος παράδοσης:	7 Ημέρες
Όροι πληρωμής:	L/C,T/T

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (343)

Άνευ ραφής σωλήνας ανοξείδωτου (339)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (39)

Τύπος βελόνας (170)

Τύπος πτερύγας (736)

θερμοανταλλάκτης (35)

σωλήνας ανταλλακτών θερμότητας (474)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (53)

Ανταλλάκτης θερμότητας Tubesheet (128)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (14)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (61)

Ενωμένος στενά ανοξείδωτο σωλήνας (134)

Σωλήνας κραμάτων νικελίου (276)

Σωλήνας κραμάτων νικελίου (105)

Σωλήνας κραμάτων χαλκού (258)

Σωλήνας χάλυβα κραμάτων (219)

Σωλήνας τιτανίου (21)

φωτεινός ανοπτημένος σωλήνας (173)

Σωλήνας λεβήτων (155)

συναρμολόγηση χάλυβα (874)

Φλάντζα χάλυβα (673)

Άλλα (409)

Εξαρτήματα Επένδυσης (9)

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	Σφυρηλατημένο δαχτυλίδι	Πρότυπο:	ASTM A182, ASME SA182
Υλικό:	304Η, 1,4948	Μέγεθος:	μπορέστε συνήθεια, ως απαιτήσεις σχεδίων του αγοραστή
Σχήμα:	Δαχτυλίδι	NDT:	100% PT, UT, PMI
Εφαρμογή:	Ανταλλάκτης θερμότητας, λέβητας, δοχείο πίεσης, στρόβιλος ατμού, μεγάλος κεντρικός κλιματισμός, κ.λπ
Επισημαίνω:	Αλυσίδα από ανοξείδωτο χάλυβα ASME SA182 F304H , 1.4948 ατσάλινο πλαστικό δαχτυλίδι , ανταλλακτικά θερμοανταλλάκτη ατσάλινου δαχτυλιδιού

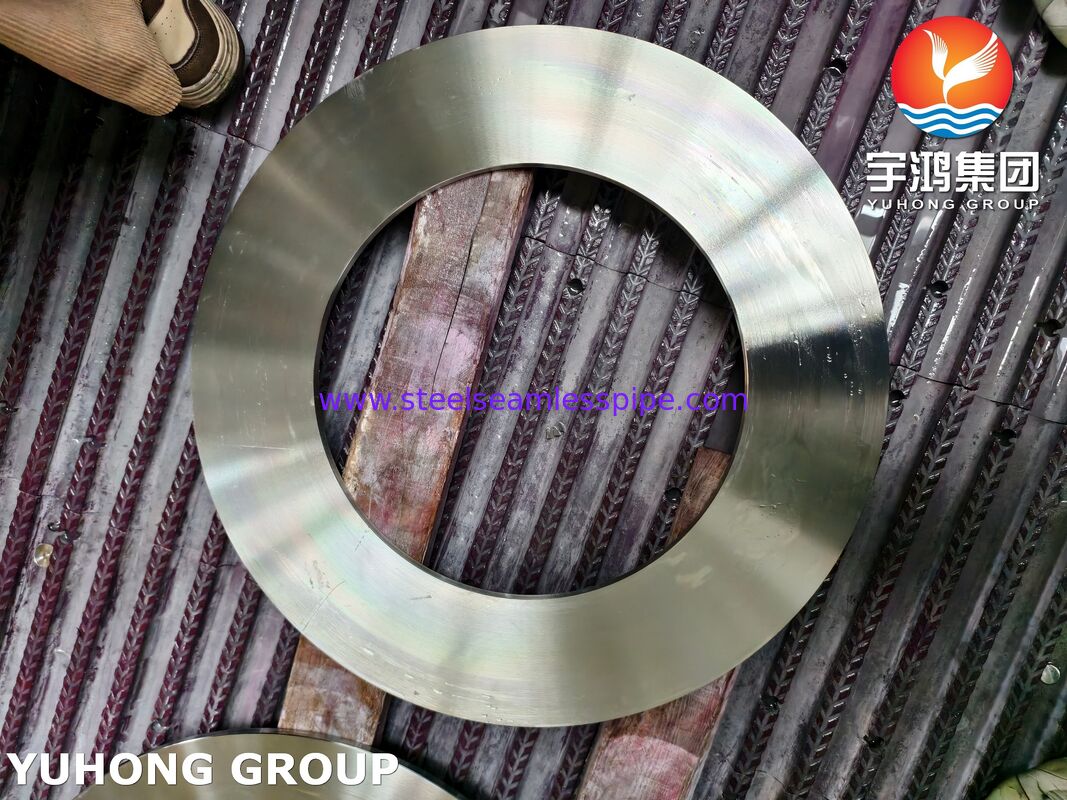

ASME SA182 F304H Σφυρήλατο δακτύλιο από ανοξείδωτο χάλυβα για εφαρμογή εναλλάκτη θερμότητας

ASME SA182 F304H σφυρήλατο δαχτυλίδιείναι μια προδιαγραφή σφυρηλατημένου ωστενιτικού ανοξείδωτου χάλυβα για δομικά μέρη εναλλάκτη θερμότητας υψηλής θερμοκρασίας (σωληνάρια, φλάντζες, δακτύλιοι καναλιών). Το Grade F304H διαθέτει ελεγχόμενο εύρος άνθρακα 0,04–0,10%, δίνοντάς του σημαντικά υψηλότερη αντοχή ερπυσμού και θραύσης πάνω από 540°C σε σύγκριση με τους τυπικούς βαθμούς 304/L—κρίσιμης σημασίας για μακροχρόνια λειτουργία. Αυτοί οι σφυρηλατημένοι δακτύλιοι, που παρέχονται με ανόπτηση διαλύματος με μέγεθος λεπτού κόκκου (ASTM 7+), υποβάλλονται σε επιθεωρήσεις υπερήχων και διεισδυτικών. Συνδυάζονται άριστα με τους σωλήνες TP321 λόγω της αντίστοιχης θερμικής διαστολής, αλλά δεν είναι συμβατοί με τους σωλήνες CuNi 70/30 χωρίς ηλεκτρική μόνωση, καθώς το F304H είναι πολύ πιο ευγενές στο θαλασσινό νερό, προκαλώντας ταχεία γαλβανική διάβρωση.

Λειτουργία σφυρήλατων δακτυλίων σε εναλλάκτες θερμότητας

Αυτά είναι τα βαριά δομικά στοιχεία, όχι οι ίδιοι οι σωλήνες:

Σωληνάρια: Ο παχύς τρυπημένος δακτύλιος/πλάκα που συγκρατεί τη δέσμη σωλήνων (π.χ. σωλήνες TP321). Το F304H παρέχει τη δύναμη να αντέχει σε υψηλή διαφορική πίεση μεταξύ των υγρών από την πλευρά του κελύφους και του σωλήνα.
Δακτύλιοι φλάντζας: Συγκολλημένοι ή ενσωματωμένοι δακτύλιοι στα άκρα των καναλιών για βίδες σε σωληνώσεις ή καπό.
Κανάλια / Κλείσιμο Καναλιών: Κυλινδρικά σφυρήλατα τμήματα για κεφαλές εισόδου/εξόδου υψηλής πίεσης.
Δακτύλιοι ρουλεμάν / στήριξης: Εσωτερικοί δακτύλιοι που υποστηρίζουν δέσμες σωλήνων ή διανομείς ροής.

Χημική σύνθεση % ανταλλακτικών ASME SA182 F304H από ανοξείδωτο χάλυβα σφυρηλατημένος εναλλάκτης θερμότητας

Geade	ντο	Mn	Σι	Π	μικρό	Cr	Ni	Ν
304Η	ελάχ.: 18,0 μέγ.: 20,0	ελάχ.: 8,0 μέγ.: 10,5	ελάχ.: 0,04 μέγ.: 0,10	0,75 μέγ	2,0 μέγ	0,04 μέγ	0,03 μέγ	0,10 μέγ

Οι μηχανικές ιδιότητες της φλάντζας βαθμού ASTM A182 F304H εμφανίζονται στον παρακάτω πίνακα.

Βαθμός	Ελάχιστη αντοχή σε εφελκυσμό (MPa)	Αντοχή απόδοσης 0,2% Απόδειξη (MPa) ελάχ	Επιμήκυνση (% σε 50mm) min	Σκληρότητα
				Rockwell B (HR B) μέγ	Brinell (HB) μέγ
304Η	515	205	40	92	201

Φυσικές ιδιότητες τουΑνταλλακτικά εναλλάκτη θερμότητας ASME SA182 F304H από σφυρήλατο δακτύλιο από ανοξείδωτο χάλυβα

Βαθμός	Πυκνότητα (kg/m3)	Μέτρο ελαστικότητας (GPa)	Μέσος συντελεστής θερμικής διαστολής (μm/m/°C)			Θερμική αγωγιμότητα (W/mK)		Ειδική θερμότητα 0-100°C (J/kg.K)	Ηλεκτρική αντίσταση (nΩ.m)
			0-100°C	0-315°C	0-538°C	στους 100°C	στους 500°C
304Η	8000	193	17.2	17.8	18.4	16.2	21.5	500	720

Ειδικές απαιτήσεις για ανταλλακτικά εναλλάκτη θερμότητας (Σφυρήλατα δαχτυλίδια)

Όταν χρησιμοποιούνται για φύλλα σωλήνα, φλάντζες ή κάννες καναλιών, οι σφυρηλατημένοι δακτύλιοι πρέπει να πληρούν αυτές τις κρίσιμες απαιτήσεις:

Μέγεθος κόκκου: Το ASME SA182 απαιτεί λεπτό μέγεθος κόκκου (ASTM No. 7 ή λεπτότερο) για το F304H για να ανταποκρίνεται στις καμπύλες σχεδιασμού ερπυσμού. Οι χονδροειδείς κόκκοι μειώνουν τη διάρκεια της ρήξης.

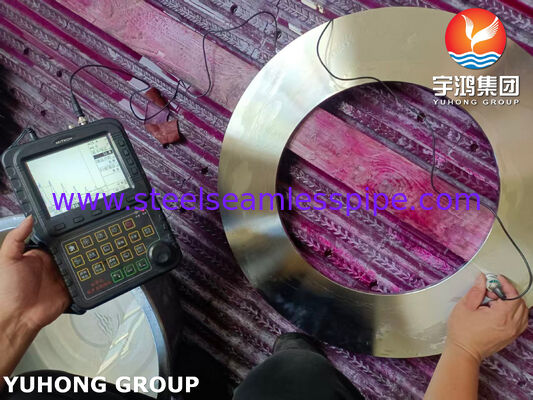

Εξέταση με υπερήχους (UT): Για κοίλες σφυρηλατήσεις (δαχτυλίδια) σε συγκεκριμένα πάχη, απαιτείται UT για την ανίχνευση εσωτερικών ελασμάτων ή πορώδους.
Εξέταση υγρού διεισδυτικού (PT): Απαιτείται για ανίχνευση επιφανειακών ελαττωμάτων σε έτοιμες κατεργασμένες επιφάνειες (στεγανοποιητικές επιφάνειες φλαντζών).
Ανόπτηση διαλύματος: Πρέπει να θερμανθεί στους 1040°C – 1120°C και να σβήσει γρήγορα (νερό ή γρήγορο αέρα) για να τεθούν τα καρβίδια σε διάλυμα πριν από τη συντήρηση.
