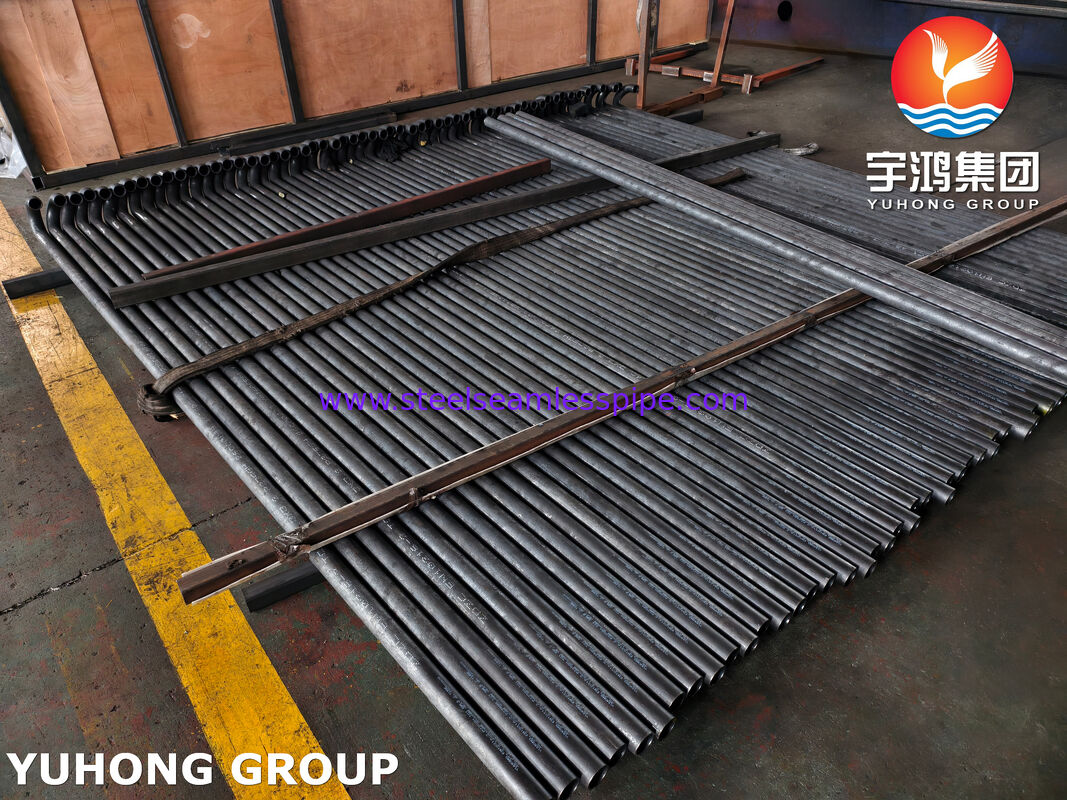

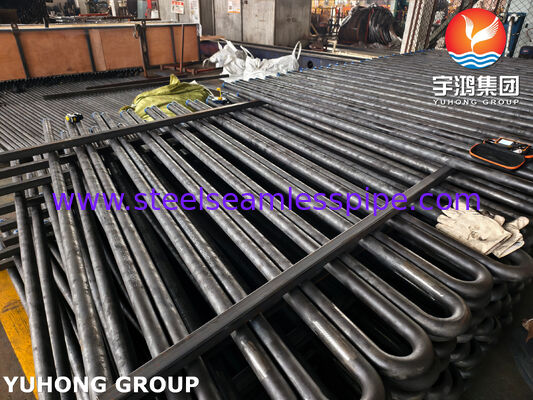

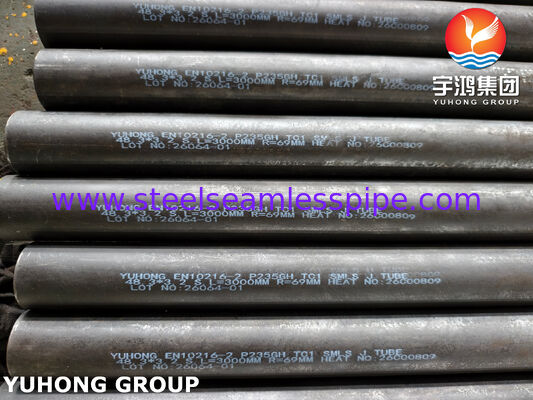

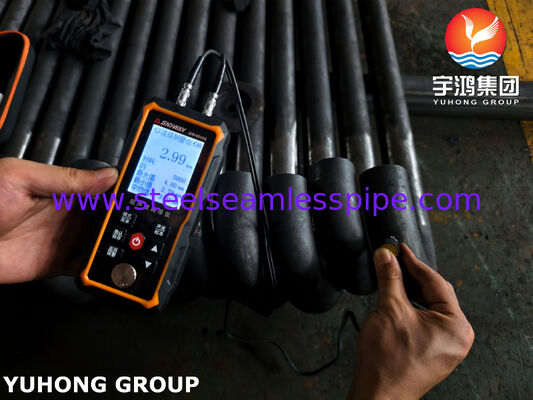

EN10216-2 P235GH TC1 Χωρίς συγκόλληση σωλήνας J και σωλήνας U bend για λέβητα ανταλλακτών θερμότητας
EN10216-2 P235GH TC1 Seamless J-Tube είναι ένας σωλήνας από ανοξείδωτο χάλυβα που κατασκευάζεται σύμφωνα με το ευρωπαϊκό πρότυπο EN 10216-2, κατασκευασμένος από υλικό P235GH, με κατηγορία δοκιμής TC1,και σχηματίστηκε σε σχήμα "J" (ένας λυγισμένος σωλήνας με ένα πόδι μεγαλύτερο από το άλλο, παρόμοιο με ένα σωλήνα U αλλά με άνιση ευθεία άκρη).
EN 10216-2Ευρωπαϊκό πρότυπο για σωλήνες από χάλυβα χωρίς συγκόλληση για χρήση υπό πίεση σε υψηλές θερμοκρασίες.
P235GH Αξιοσημείωση υλικού μη συγκολλημένου, ανθεκτικού στη θερμότητα χάλυβα για εξοπλισμό υπό πίεση."GH"=κατάλληλο για λειτουργία σε υψηλές θερμοκρασίες (μέχρι ~ 400°C).
ΤC1Δοκιμαστική κατηγορία 1 ̇ το βασικό επίπεδο των απαιτήσεων μη καταστροφικής και μηχανικής δοκιμής (π.χ. δοκιμές εφελκυσμού, επιφάνειας, κάμψης και υδροστατική ή υπερηχητική εξέταση ανά παρτίδα).
J-Tube Μια σχήμα καμπυλίσματος σωλήνα σε σχήμα "J", με ένα ευθεία άκρο μεγαλύτερο από το άλλο. Είναι μια παραλλαγή του U-σωλήνα, που έχει σχεδιαστεί για συμπαγή ή ειδική διάταξη σωλήνων.
Κύρια εφαρμογές
Αυτός ο τύπος σωλήνα είναι ειδικά σχεδιασμένος για υψηλής θερμοκρασίας και υψηλής πίεσης υπηρεσία.
- Κεταλλεία με ατμό, π.χ. πίνακες με τοίχους νερού, οικονομιστές και σωλήνες χαμηλής πίεσης.
- Ανταλλάκτες θερμότητας ρεύματα σωλήνων για συμπυκνωτές, θερμαντήρες νερού και συστήματα ψύξης.
-Συσκευάσματα υπό πίεση: εξαρτήματα χημικών, πετροχημικών και βιομηχανικών εξοπλισμού υπό πίεση.
-Συστήματα αγωγών ∙ μεταφορά ζεστού νερού, ατμού ή υγρών υψηλής θερμοκρασίας σε σταθμούς παραγωγής ηλεκτρικής ενέργειας και βιομηχανικές εγκαταστάσεις.
Κύρια πλεονεκτήματα
Σε σύγκριση με τα συνηθισμένα σωλήνες χάλυβα άνθρακα, το EN10216-2 P235GH TC1 Seamless J-Tube προσφέρει τα ακόλουθα πλεονεκτήματα:
Εξαιρετικές επιδόσεις σε υψηλές θερμοκρασίες Διατηρεί καλή μηχανική αντοχή και αντοχή σε σύρση σε θερμοκρασίες λειτουργίας έως ~ 400 °C.
Αξιόπιστη αντοχή υπό πίεσηΗ ελάχιστη αντοχή 235 MPa και η καλή αντοχή ανταποκρίνονται στις απαιτητικές απαιτήσεις των εξοπλισμών υπό πίεση.
Καλή συγκολλησιμότητα και εργασιακή ικανότηταΤο ισοδύναμο χαμηλών εκπομπών άνθρακα καθιστά εύκολο το συγκόλλημα και το σχηματισμό κατά την κατασκευή.
Χωρίς συγκόλληση δεν υπάρχουν αδύναμα σημεία, βελτιώνει σημαντικά την ασφάλεια και την αξιοπιστία υπό υψηλή πίεση.
Ευέλικτη προσαρμοστικότητα σχεδιασμούΤο σχήμα "J" επιτρέπει πιο συμπαγή διάταξη εξοπλισμού και καλύτερη αντιστάθμιση θερμικής επέκτασης σε σύγκριση με ευθείους ή ακόμη και U σχήμα σωλήνες.
| Γ |
≤0.16 |
| Ναι. |
≤0.35 |
| Μ |
≤ 1.20 |
| Π |
0.025 |
| S |
0.010 |
| Αλ |
≥0.020 |
| Αρ |
≤0.30 |
| Κου |
≤0.30 |
| Μo |
≤0.08 |
| Nb |
≤0.020 |
| Νι |
≤0.30 |
| Τι |
≤0.40 |
| V |
≤0.02 |
P235GH Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τράβηξης Rm |
Δύναμη απόδοσης YS |
Αμήκρυνση A ((%) |
| P235GH TC1 |
360-500 MPa |
≥235 |
≥ 25 |
Διάμετροι και ανοχές του προτύπου EN 10216-2
Ανοχές για την εξωτερική διάμετρο και το πάχος του τοίχου
| Εξωτερική διάμετρος D mm |
Ανεπάρκειες για το D |
Ανεξάρτητες τιμές για το T για λόγο T/D |
| |
|
≤ 0,025 |
> 0,025
≤ 0,050 |
> 0,050
≤ 0,10 |
> 0,10 |
| D ≤ 219,1 |
± 1% ή ± 0,5 mm
όποιο είναι μεγαλύτερο |
± 12,5% ή ± 0,4 mm, όποιο από τα δύο είναι μεγαλύτερο |
| D > 219,1 |
± 20% |
± 15% |
± 12,5% |
± 10% α |
| α Για εξωτερικές διαμέτρους D ≥ 355,6 mm επιτρέπεται να υπερβαίνει το πάχος του άνω τοιχώματος τοπικά κατά 5% του πάχους του τοιχώματος T. |
Εφαρμογές
- Κεραμίδες
- Υπό πίεση δοχεία
- Εναλλακτές θερμότητας
- Συστήματα αγωγών
- Βιομηχανία ενέργειας
- Χημική βιομηχανία
- Αυτοκινητοβιομηχανία και Μηχανική
