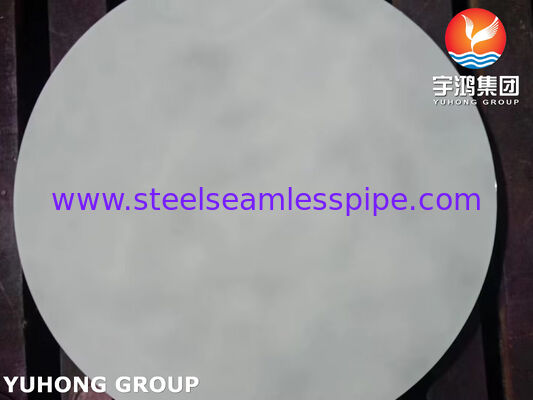

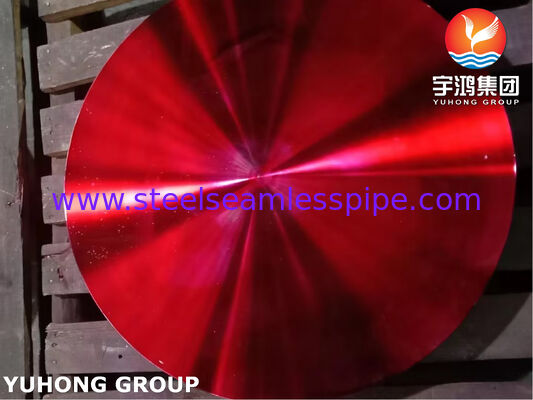

ASME SA240 304 Χάλυβα από ανοξείδωτο χάλυβα με τρύπες CNC με ακρίβεια για πυρήνα εναλλάκτη θερμότητας

Ψάχνετε για μια οικονομικά αποδοτική, ανθεκτική στη διάβρωση λύση για ένα θερμικό σύστημα χωρίς θαλασσινό νερό; Για ελαφριές έως μεσαίες βιομηχανικές εφαρμογές, η επιλογή ενός κυλινδρικού φύλλου πλάκας έναντι μιας ακριβής σφυρηλάτησης είναι ο πιο έξυπνος τρόπος για να βελτιστοποιήσετε τον προϋπολογισμό του εξοπλισμού σας.

Yuhong Group Co., Ltd.ειδικεύεται στην κατασκευή γεώτρησης ακριβείαςΣωληνάρια πλάκας από ανοξείδωτο χάλυβα ASME SA240 304 (SA240 Type 304). Ως βασική δομική άγκυρα σε εναλλάκτες θερμότητας κελύφους και σωλήνων, τα κυλινδρικά φύλλα σωλήνων μας παρέχουν σταθερές μηχανικές ιδιότητες, εξαιρετική απολύμανση και αξιόπιστη απόδοση σφράγισης από σωλήνα σε φύλλο για τις κύριες βιομηχανίες επεξεργασίας παγκοσμίως.

Για μέτριους θερμικούς κύκλους, χρησιμοποιώντας πιστοποιημέναASME SA240 Grade 304 ρολό πιάτομειώνει σημαντικά τους χρόνους παράδοσης των υλικών και το αρχικό κόστος προμήθειας σε σύγκριση με τα σφυρήλατα κενά ASTM A182.

[ Δομική επιλογή με βάση τις μηχανικές παραμέτρους ] ├── Πλάκα ASME SA240 304: Καλύτερη για πάχος ≤75mm, πίεση ≤30 bar (υψηλά οικονομικά αποδοτικά) └── ASTM A182 Υψηλή Πρέσσα Forgingavy F30 & Extreme Thermal Cycling

• Οικονομική αντοχή στη διάβρωση:Ο ωστενιτικός ανοξείδωτος χάλυβας βαθμού 304 προσφέρει εξαιρετική αντοχή σε οργανικά οξέα, πόσιμο νερό, ατμό και καθαρά υγρά ποιότητας τροφίμων (Αριθμός Ισοδύναμου Αντίστασης Pitting,ΠΡΕΝ≈19.

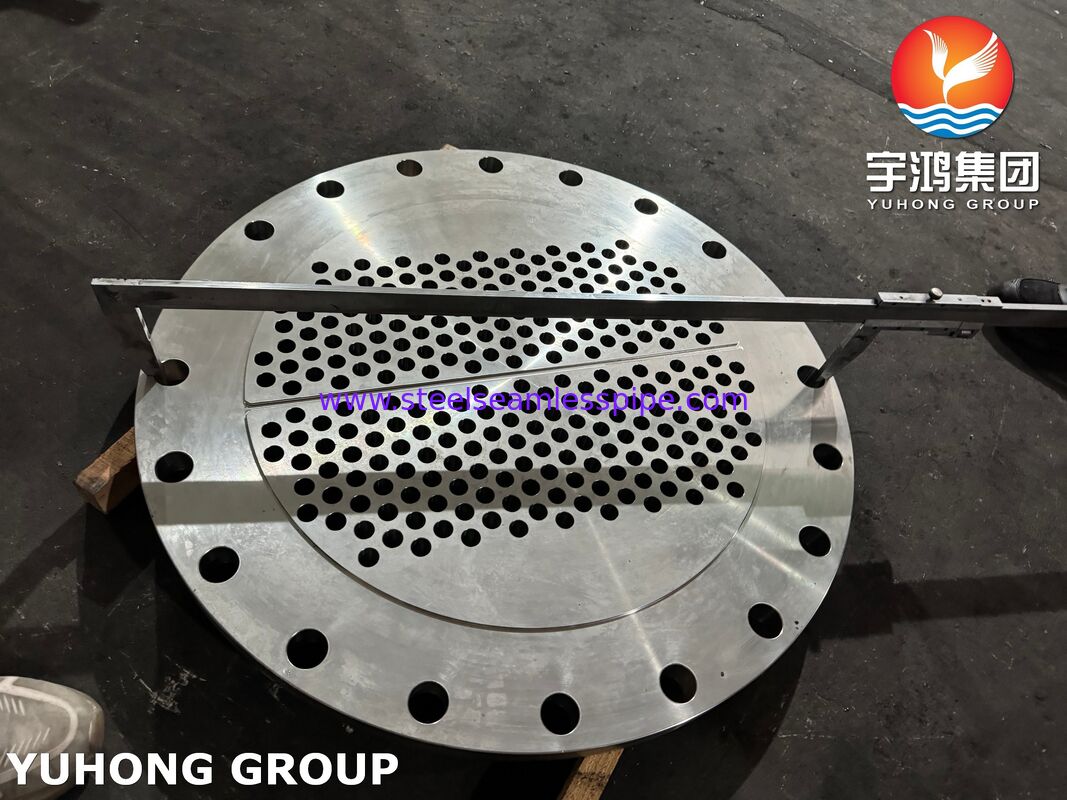

• Μικροδιάτρηση ακριβείας CNC:Κάθε οπή σωλήνα εκτελείται μέσω αυτοματοποιημένης διάτρησης CNC πολλαπλών ατράκτων για την επίτευξη μικροανοχών+0,05 / -0,00 χλστ, αποτρέποντας τη διαρροή bypass και διασφαλίζοντας την απρόσκοπτη εφαρμογή για σωλήνες χωρίς ραφή από ανοξείδωτο χάλυβα.

• Δακτυλιοειδείς αυλακώσεις επέκτασης:Κατασκευασμένο με 2 ή 3 αυλακώσεις ακριβείας ανά οπή για μεγιστοποίηση της μηχανικής αντοχής έλξης των σωλήνων ψυχρής έλξης κατά τη φάση της υδραυλικής διαστολής (κύλισης).

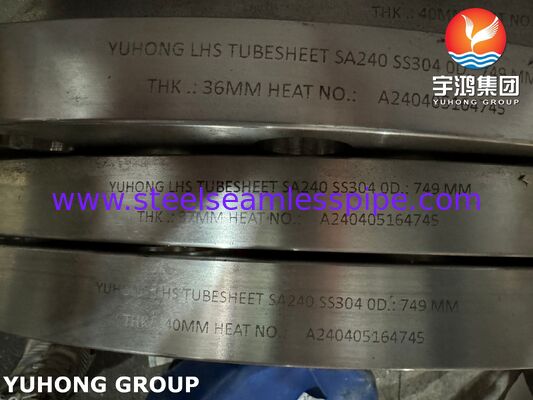

Κάθε φύλλο σωληναρίου πλάκας παρέχεται με πιστοποιημένοEN 10204 Πιστοποιητικό δοκιμής 3.1 Mill (MTC)που εγγυάται τη χημική και μηχανική συμμόρφωση της πρώτης ύλης.

• Επεξεργασία Τροφίμων & Ποτών:Συστήματα παστερίωσης, ψύκτες χυμών/σιροπιών και εξοπλισμός υγιεινής γαλακτοκομικών προϊόντων.

• Φαρμακευτική και Βιοτεχνολογία:Βρόχοι ψύξης Water for Injection (WFI) και πέδιλα διανομής νερού υψηλής καθαρότητας.

• HVAC & Τηλεθέρμανση:Μετατροπείς ατμού σε νερό και γεννήτριες ζεστού νερού επαγγελματικών κτιρίων.

• Βοηθητικά σταθμούς ηλεκτροπαραγωγής:Προθερμαντήρες απιονισμένου νερού και συστήματα ψύξης λιπαντικού στροβίλου.

Κατά την αντικατάσταση ενός σωληνοειδούς φύλλου εναλλάκτη θερμότητας με ρύπανση ή διαρροή, η αποφυγή δομικών αποκλίσεων είναι ζωτικής σημασίας. Παρακαλούμε διασταυρώστε αυτά τα σημεία πριν παραγγείλετε:

1. Επαλήθευση του Tube Pitch & Pattern:Επιβεβαιώστε εάν η διάταξή σας χρησιμοποιεί τριγωνικό (30°/60°) ρύθμιση για υψηλή θερμική μεταφορά ή τετράγωνο (90°) σχέδιο για τη διευκόλυνση του μηχανικού καθαρισμού του εξωτερικού σωλήνα.

2. Διαμόρφωση επιφάνειας φλάντζας:Καθορίστε το προφίλ στεγανοποίησης—Επίπεδη όψη (FF), Ανυψωμένη όψη (RF) ή Γλώσσα και αυλάκωση—που ταιριάζει με τις απαιτήσεις της φλάντζας με σπειροειδή περιέλιξη ή μεταλλικό περίβλημα.

3. Επαλήθευση ευθυγράμμισης διαφράγματος:Βεβαιωθείτε ότι οι γραμμές διαχωρισμού διέλευσης και τα δομικά σχέδια των μπουλονιών σύνδεσης ταιριάζουν απόλυτα με τη διάταξη του καναλιού ή του καπό σας.

Ο Όμιλος Yuhong είναι ένας παγκόσμιος κατασκευαστής μεμονωμένων εξαρτημάτων καθώς και πλήρως ενσωματωμένοςδέσμες σωλήνων εναλλάκτη θερμότητας:

• Σωλήνες εναλλάκτη θερμότητας:Σωλήνες χωρίς ραφή από ανοξείδωτο χάλυβα (304/304L/316L) που ταιριάζουν σε μήκος με την προετοιμασία του άκρου.

• Εκτεταμένες επιφάνειες:Σωλήνες με πτερύγια αλουμινίου (fin tubes) για βιομηχανικούς ψύκτες αέρα.

• Εσωτερικό Υλικό:Επεξεργασμένα τμηματικά διαφράγματα, ράβδοι σύνδεσης, αποστάτες από ανθρακούχο χάλυβα και προσαρμοσμένες φλάντζες.

Επιταχύνετε τη συντήρησή σας. Στείλτε τις διατάξεις PDF, τα αρχεία CAD ή τα σκίτσα φυσικών διαστάσεων απευθείας στο γραφείο μηχανικών μας:

📧E-mail: jimmy@steelseamlesspipe.com

Για να επισπεύσετε την προσφορά σας, δώστε:

• Εξωτερική διάμετρος φύλλου σωλήνα (OD) και πάχος τελικής πλάκας.

• Συνολικός αριθμός οπών σωλήνα, σχέδιο διάταξης και μέγεθος OD σωλήνα.

• Εκτιμώμενη θερμοκρασία ρευστού λειτουργίας και πιέσεις σχεδιασμού.

Η τεχνική ομάδα πωλήσεών μας θα παραδώσει μια ολοκληρωμένη εμπορική εκτίμηση και επικύρωση διαστάσεων εντός 48 ωρών.
