Λεπτομερής Περιγραφή Προϊόντος

Υλικό σωλήνων:	ASME SA213 TP304/316L

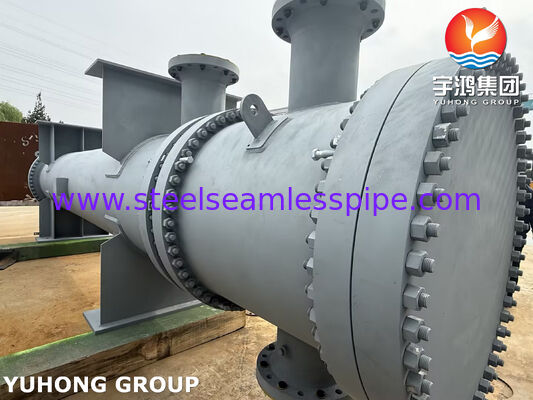

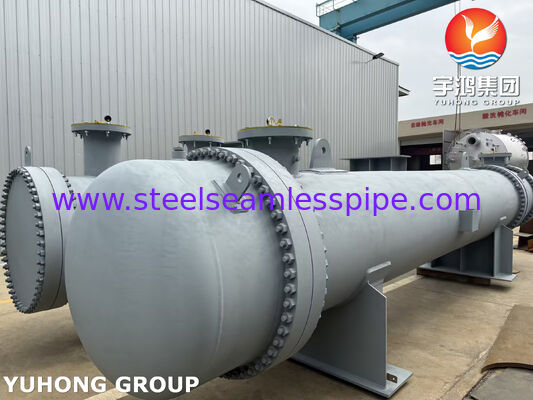

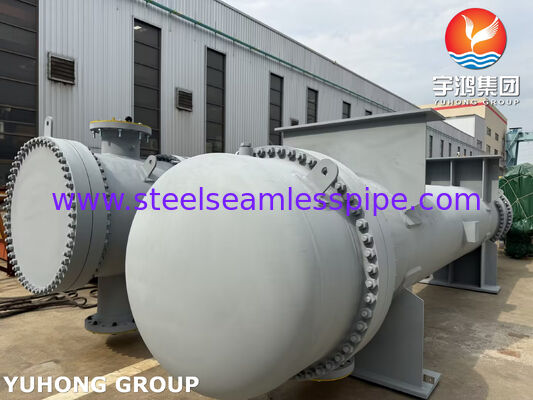

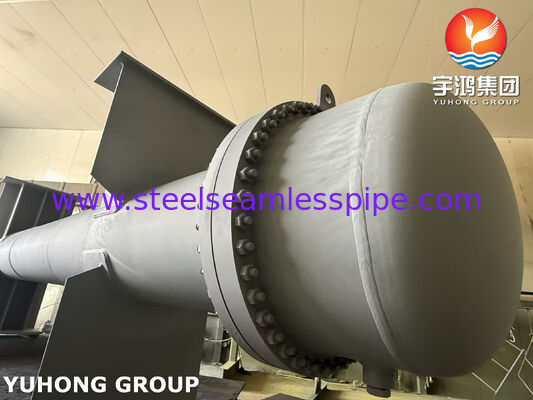

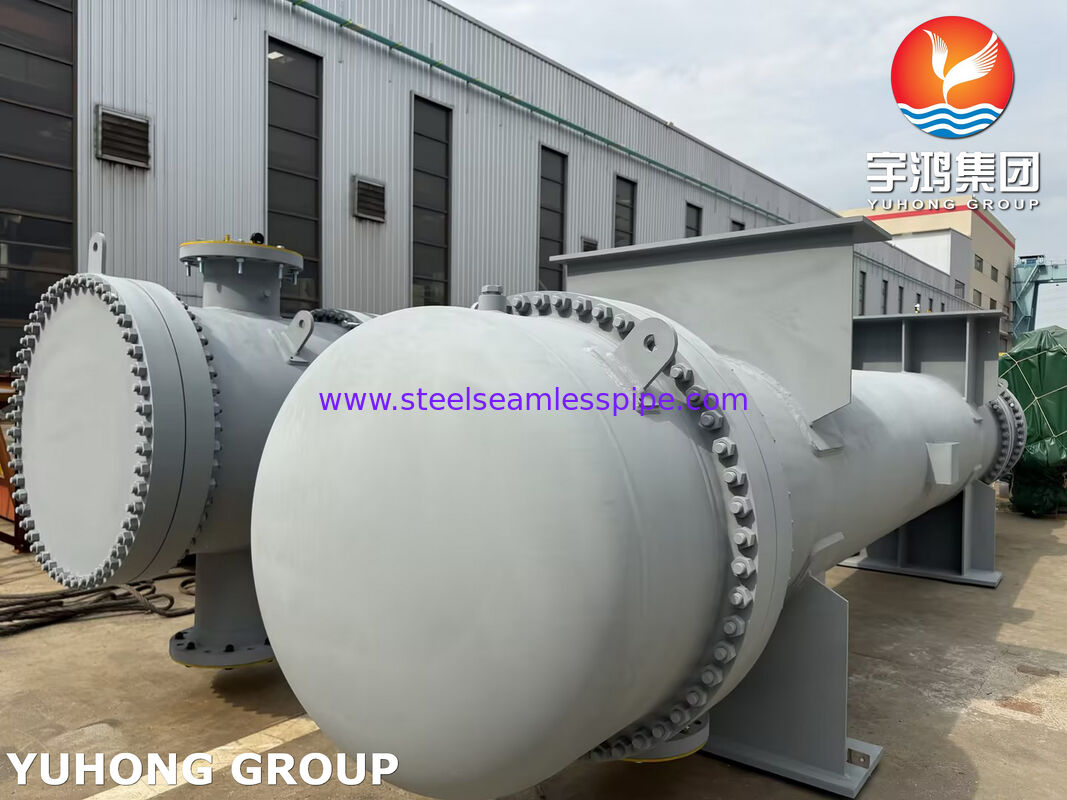

Εναλλάκτης θερμότητας από σταθερό σωλήνα από ανοξείδωτο χάλυβα

Ολοκληρωμένη λύση θερμικού εξοπλισμού με σωλήνες ASME SA213 TP304/316L και σωληνάριο SA182 F304/316L, σχεδιασμένο για εφαρμογές χημικών, τροφίμων, φαρμακευτικών και διαβρωτικών σέρβις.

Yuhong Group: Ολοκληρωμένες λύσεις εναλλάκτη θερμότητας

Η Yuhong Group Co., Ltd. σχεδιάζει και κατασκευάζει θερμικό εξοπλισμό υψηλής ποιότητας, συμπεριλαμβανομένωνεναλλάκτες θερμότητας κελύφους & σωλήνα (σχέδια εναλλάκτη θερμότητας TEMA), δοχεία πίεσης και ψύκτες αέρα. Παρέχουμε κάθε κρίσιμο εσωτερικό εξάρτημα από μεμονωμένους σωλήνες έως ολοκληρωμένες δέσμες σωλήνων.

Εστίαση προϊόντος: Σταθερός εναλλάκτης θερμότητας σωληνωτού φύλλου από ανοξείδωτο χάλυβα

Αυτή η στιβαρή μονάδα εξ ολοκλήρου από ανοξείδωτο χάλυβα έχει σχεδιαστεί για απαιτητικές διαβρωτικές εργασίες με τα ακόλουθα χαρακτηριστικά:

Υλικό κελύφους και καναλιού:Ανοξείδωτο ατσάλι (φωτεινό ανοπτημένο φινίρισμα)
Σωλήνες:ASME SA213 TP304/304L ή TP316/316L από ανοξείδωτο χάλυβα
Tubesheet:ASME SA182 F304/304L ή F316/316L από σφυρήλατο ανοξείδωτο χάλυβα
Τελικό κανάλι / καπό:Αφαιρούμενο με φλαντζωτή σύνδεση
Σέλλες / στηρίγματα:Ανοξείδωτο ατσάλι για τοποθέτηση σε θεμέλια
Ταμπέλα με όνομα:Σαφής σήμανση με αναγνώριση ΟΜΑΔΑΣ YUHONG

Βασικά στοιχεία & ρόλοι απόδοσης

Συστατικό	Υλικό (Τυπικό)	Ρόλος στην απόδοση του εξοπλισμού
Σωλήνας εναλλάκτη θερμότητας	ASME SA213 TP304/316L	Πρωτογενής επιφάνεια μεταφοράς θερμότητας. μεταφέρει υγρό από την πλευρά του σωλήνα
Σωλήνας χωρίς ραφή από ανοξείδωτο χάλυβα	TP304/316L	Υλικό πυρήνα - αντιστέκεται στη διάβρωση, εύκολο στον καθαρισμό, μεγάλη διάρκεια ζωής
Σωληνάριο εναλλάκτη θερμότητας	SA182 F304/316L (σφυρήλατο)	Τρυπημένη και αυλακωτή πλάκα που συγκρατεί όλους τους σωλήνες. διαχωρίζει την πλευρά του κελύφους από την πλευρά του σωλήνα
Διαφράγματα	Ανοξείδωτο ατσάλι (304/316L)	Απευθείας ροή από την πλευρά του κελύφους στους σωλήνες, σωλήνες στήριξης έναντι κραδασμών
Shell & Channel	Πλάκα από ανοξείδωτο χάλυβα	Περιέχει υγρό από την πλευρά του κελύφους. παρέχει όριο πίεσης
Ακροφύσια / Φλάντζες	Σφυρήλατο ανοξείδωτο χάλυβα (SA182)	Συνδέσεις εισόδου/εξόδου και για τα δύο υγρά
Σέλλες (στηρίγματα)	Ανοξείδωτο ατσάλι	Μεταφέρετε το βάρος του σκάφους. αντιστέκονται στη διάβρωση από το εξωτερικό περιβάλλον

Γιατί από ανοξείδωτο χάλυβα;

Ο ανοξείδωτος χάλυβας (304/304L ή 316/316L) επιλέγεται όταν:

Το ρευστό διεργασίας είναιδιαβρωτικός(αραιωμένα οξέα, χλωριούχα, καυστικά διαλύματα)
Καθαρότητα προϊόντοςείναι κρίσιμης σημασίας (φαρμακευτικά, τρόφιμα, ποτά, βιοτεχνολογία)
Εξωτερικό περιβάλλονείναι επιθετικό (παράκτιο, υπεράκτιο, χημικό εργοστάσιο)

316/316Lπροσθέτει μολυβδαίνιο για βελτιωμένη αντοχή στη διάβρωση οπών και ρωγμών σε υπηρεσίες που περιέχουν χλωρίδιο.

Τεχνικά Χαρακτηριστικά

Στεγανές αρθρώσεις σωλήνα σε φύλλο σωλήνα:Έλαση ακριβείας + συγκόλληση σφράγισης με υδροστατική δοκιμή
Σχεδιασμός ανθεκτικός στη διάβρωση:Πλήρεις βρεγμένες επιφάνειες από ανοξείδωτο χάλυβα
Δυνατότητα καθαρισμού:Αφαιρούμενο κανάλι για πρόσβαση στο τέλος του σωλήνα
Πλήρης συμμόρφωση ASME:Σχεδιασμός, υλικά, κατασκευή κατά Κώδικα ASME
Ιχνηλασιμότητα υλικού:Παρέχονται πιστοποιητικά δοκιμής μύλου για όλα τα εξαρτήματα

Οδηγός επιλογής σχεδίου

Τύπος σχεδίασης	Φόντα	Περιορισμοί	Καλύτερο για
Διορθώθηκε το Tubesheet	Χαμηλότερο κόστος? χωρίς εσωτερικά κινούμενα μέρη. συμπαγής	Η δέσμη σωλήνα δεν αφαιρείται. περιορισμένη θερμική διαφορά	Καθαρές, μη ρυπογόνες διαβρωτικές υπηρεσίες
Πλωτό κεφάλι	Δέσμη αφαιρούμενη για καθαρισμό. αντιμετωπίζει μεγάλες διαφορές θερμοκρασίας	Ακριβότερος; περισσότερες πιθανές διαδρομές διαρροής	Υπηρεσίες ρύπανσης; υψηλές διαφορές θερμοκρασίας
U‑Tube	Μονό σωληνάριο. η δέσμη επεκτείνεται ελεύθερα	Οι σωλήνες δεν μπορούν να καθαριστούν μηχανικά μέσα στο U‑bend	Υψηλή θερμική διαστολή. υψηλή πίεση στην πλευρά του σωλήνα

Προμήθεια μόνο για εξαρτήματα

Μεμονωμένα εξαρτήματα διαθέσιμα για επισκευή ή αναβάθμιση:

Σωλήνες εναλλάκτη θερμότητας - από ανοξείδωτο χάλυβα χωρίς ραφή, κομμένο σε μήκος
Σωλήνες πτερυγίων - για προσθήκη επιφάνειας σε υπάρχουσες δέσμες
Σωληνάριο εναλλάκτη θερμότητας - σφυρήλατο ανοξείδωτο χάλυβα, τρυπημένο και αυλακωμένο
Διαφράγματα, ραβδώσεις, αποστάτες - κατεργασμένα από ανοξείδωτο χάλυβα
Τμήματα κελύφους και καναλιών - έλασης και συγκόλλησης σύμφωνα με τις προδιαγραφές

Τυπικές Εφαρμογές

Χημική επεξεργασία:Θέρμανση/ψύξη διαλυτών, οξέων, βάσεων, διαλυμάτων αλάτων
Φαρμακευτική παραγωγή:Βρόχοι καθαρισμένου νερού, ψύξη WFI, έλεγχος αντιδραστήρα
Τρόφιμα & ποτά:Παστερίωση, ψύξη χυμού, θέρμανση διαλύματος CIP
Βιοτεχνολογία:Έλεγχος θερμοκρασίας ζυμωτή, προετοιμασία ρυθμιστικού διαλύματος
Παραγωγή ενέργειας:Θερμοσίφωνες απιονισμένου νερού, ψύκτες δειγμάτων
Ναυτιλία:Κεντρικά συστήματα ψύξης (κυκλώματα γλυκού νερού)

Βιομηχανίες που εξυπηρετούνται

Βιομηχανία	Τυπική υπηρεσία	Επιλογή υλικού
Χημική ουσία	Οξύ/καυστική θέρμανση/ψύξη	Ανοξείδωτο ατσάλι 316L
Φαρμακευτικός	Ψύξη WFI, συμπύκνωση καθαρού ατμού	316L, ηλεκτρογυαλισμένο
Τρόφιμα & Ποτά	Παστερίωση, CIP	304 ή 316 λίτρα
Εξουσία	Θερμοσίφωνες Demin, ψύκτες δειγμάτων	304 λίτρα
Ημιαγωγός	Συστήματα εξαιρετικά καθαρού νερού	316L, ηλεκτρογυαλισμένο

Διασφάλιση Ποιότητας

Κάθε εναλλάκτης θερμότητας περιλαμβάνει ολοκληρωμένη τεκμηρίωση:

Πιστοποιητικά δοκιμής μύλου (MTC) για όλα τα εξαρτήματα που συγκρατούν την πίεση
Έκθεση υδροστατικής δοκιμής - πλευρά σωλήνα και πλευρά κελύφους
Έκθεση επιθεώρησης διαστάσεων
Προδιαγραφές διαδικασίας συγκόλλησης και προσόντα συγκολλητή
Φωτογραφία πινακίδας
Προαιρετική επιθεώρηση από τρίτους (SGS, BV, TÜV, Lloyds)

Λάβετε μια προσφορά - Γρήγορη και ακριβής

Για να αναφέρετε έναν εναλλάκτη θερμότητας σταθερού φύλλου από ανοξείδωτο χάλυβα, δώστε τα ακόλουθαjimmy@steelseamlesspipe.com:

Απαιτούμενη θερμική δύναμη (kW ή BTU/hr)
Ρευστά από την πλευρά του σωλήνα και από την πλευρά του κελύφους, θερμοκρασίες (είσοδος/έξοδος)
Πίεση και θερμοκρασία σχεδιασμού
Διαθέσιμη διάμετρος κελύφους ή αποτύπωμα
Οποιοδήποτε σχέδιο ή σκίτσο

Οι μηχανικοί μας θα απαντήσουν με φύλλο δεδομένων, σχέδιο γενικής διάταξης και ανταγωνιστική τιμή εντός 48 ωρών.
