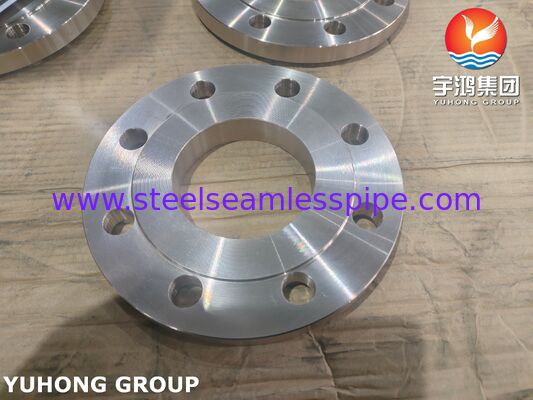

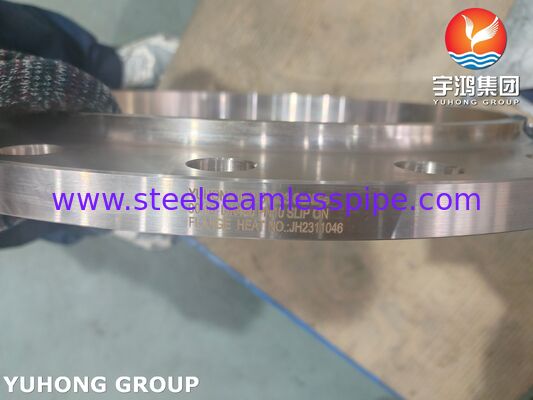

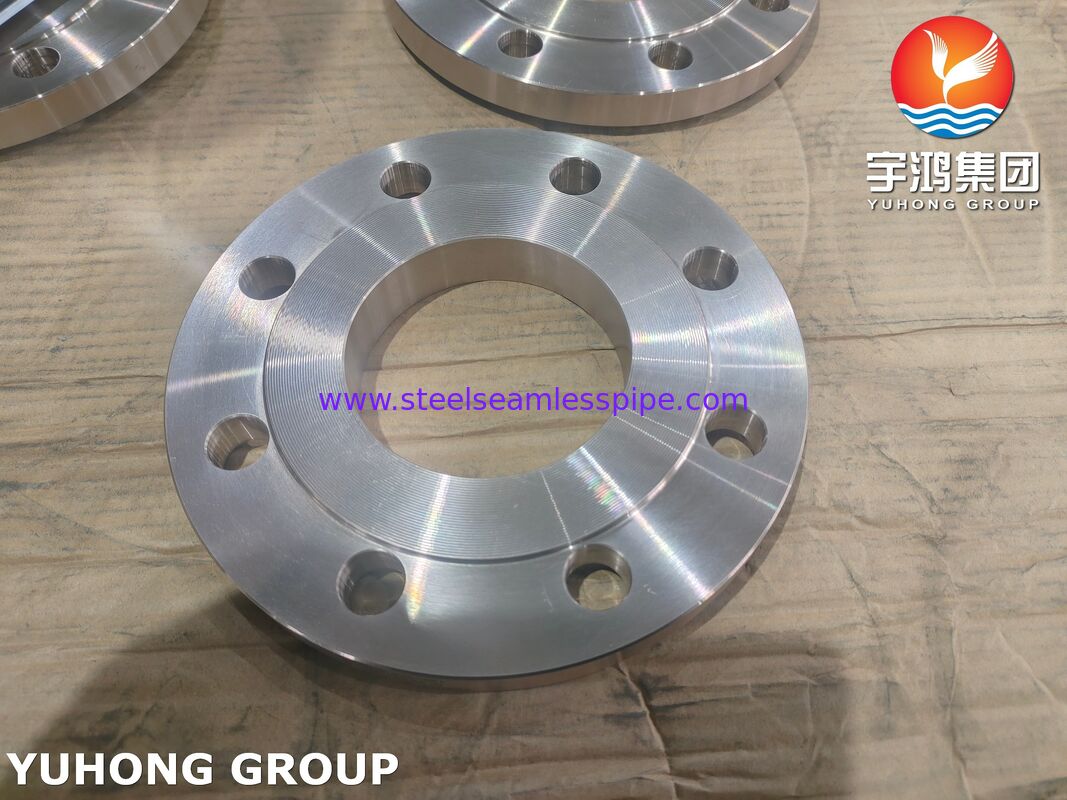

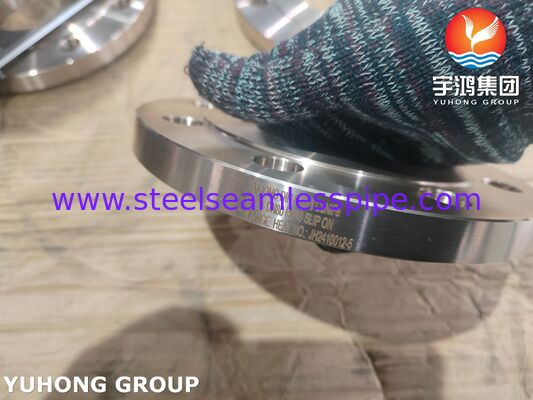

DIN 86033 Χαλκός Νικέλιο Slip On Flange CuNi10Fe1.6Mn / C70600 Alloy Flange για ναυπηγική βιομηχανία

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	API, PED, ASME , TUV , ABS, LR , BV, DNV , GL , KR
Αριθμό μοντέλου:	DIN 86033 C70600 Copper Nickel Slip On Flange

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 ΤΕΜ
Συσκευασία λεπτομέρειες:	ΚΟΝΤΡΑ-ΞΥΛΙΝΗ ΘΗΚΗ
Χρόνος παράδοσης:	7 ημέρες
Όροι πληρωμής:	L/C, T/T

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (335)

Άνευ ραφής σωλήνας ανοξείδωτου (325)

Διπλός σωλήνας ανοξείδωτου (134)

Διπλός σωλήνας ανοξείδωτου (38)

Τύπος βελόνας (160)

Τύπος πτερύγας (707)

θερμοανταλλάκτης (31)

σωλήνας ανταλλακτών θερμότητας (468)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (50)

Ανταλλάκτης θερμότητας Tubesheet (125)

διάφραγμα ανταλλακτών θερμότητας (39)

Ψυκτικό αέρα (11)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (61)

Ενωμένος στενά ανοξείδωτο σωλήνας (132)

Σωλήνας κραμάτων νικελίου (274)

Σωλήνας κραμάτων νικελίου (103)

Σωλήνας κραμάτων χαλκού (251)

Σωλήνας χάλυβα κραμάτων (211)

Σωλήνας τιτανίου (20)

φωτεινός ανοπτημένος σωλήνας (172)

Σωλήνας λεβήτων (152)

συναρμολόγηση χάλυβα (864)

Φλάντζα χάλυβα (661)

Άλλα (406)

Εξαρτήματα Επένδυσης (9)

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	Διασχισμένη νικέλιο φλάντζα χαλκού	Πρότυπο:	DIN 86033
Υλικό:	C70600, CuNi10Fe1,6Mn, CuNi 90/10	Μέγεθος:	DN15 έως DN500, 1/2″ – 24″
Πίεση:	10bar, 14bar	Τύπος προσώπου:	Γλιστρήστε, ΛΟΙΠΟΝ
Εφαρμογή:	Ναυπηγική, υπεράκτια πλατφόρμα, εργοστάσιο παραγωγής ενέργειας κ.λπ
Επισημαίνω:	Δίχτυλα νικελίου χαλκού DIN 86033 , Φλάντζες ναυπηγικής από κράμα CuNi10Fe1 , 6Mn

DIN 86033 Slip On Flange, CuNi10Fe1.6Mn / C70600/CuNi 90/10Φλάντζες από κράμα χαλκού νικελίου

Το DIN 86033 είναι στάνταρ φλάντζα ολίσθησης, ειδικά σχεδιασμένο για κράματα χαλκού-νικελίου. Δεν είναι το ίδιο με το DIN EN 1092-1 (για χάλυβα). Ο κύκλος του μπουλονιού, οι διαστάσεις της πλήμνης και η πρόσοψη έχουν βελτιστοποιηθεί για κράματα CuNi για να αποτρέπεται η διάβρωση λόγω καταπόνησης και να διασφαλίζεται η σωστή στεγανοποίηση της φλάντζας σε χαμηλότερα επίπεδα αντοχής. Τύπος Slip-On (Τύπος 02): Η φλάντζα γλιστρά πάνω από το άκρο του σωλήνα και συγκολλάται με φιλέτα τόσο μέσα όσο και έξω (στην οπή και στην πίσω όψη). Μια φλάντζα ολισθαίνουσας σωλήνωσης κατασκευασμένη σύμφωνα με το DIN 86033 από CuNi10Fe1.6Mn (C70600), που χρησιμοποιείται για τη σύνδεση συστημάτων σωληνώσεων θαλασσινού νερού από χαλκό-νικέλιο σε ναυπηγικές, υπεράκτιες εγκαταστάσεις και μονάδες αφαλάτωσης.

DIN 86033 Προδιαγραφή φλάντζες ολίσθησης

Όνομα προϊόντος	DIN 86033 Χάλκινο Νικέλιο Slip On Flanges
Εύρος μεγέθους	DN15 έως DN500, 1/2″ – 24″
Πρότυπο	DIN 86033
Ισοδύναμο υλικό	CuNi10Fe1.6Mn WL 2.1972
	ASTM B151 UNS C70600
	ASTM B151 UNS C71500
	EEMUA 144 UNS C7060X
Πίεση	10bar, 14bar

Χημική Σύνθεση % του κράματος χαλκού νικελίου UNS C70600

Στοιχείο	DIN 86019 2.1972	ΕΕΜΟΥΑ 144 UNS 7060X	BS 2871 ΣΟ 102	ASTM B466 C70600	JIS H 3300 C7060	MIL-T-16420K C70600
Ni%	9,0-11,0	10,0-11,0	10,0-11,0	9,0-11,0	9,0-11,0	9,0-11,0
Fe%	1,5-1,8	1,5-2,0	1,0-2,0	1,0-1,8	1,0-1,8	1,0-1,8
Μn%	0,5-1,0	0,5-1,0	0,5-1,0	Μέγ.1.0	0,2-1,0	Μέγιστο 1,0
ΝΤΟ%	Μέγ.0.05	Μέγ.0.05	Μέγ.0.05	Μέγ.0.05		Μέγ.0.05
Pb%	Μέγ.0.03	Μέγ.0.01	Μέγ.0.01	Μέγ.0.02	Μέγ.0.05	Μέγ.0.02
ΜΙΚΡΟ%	Μέγ.0.015	Μέγ.0.02	Μέγ.0.05	Μέγ.0.02		Μέγ.0.02
P%	Μέγ.0.02	Μέγ.0.02		Μέγ.0.02		Μέγ.0.02
Zn%	Μέγ.0.15	Μέγ.0.20		Μέγ.0,50	Μέγ.0,50	Μέγ.0.05
Zr%	Μέγ.0.03
Άλλοι	Μέγ.0.30	Μέγ.0.30	Μέγ.0.30
Cu%	Ισορροπία	Ισορροπία	Ισορροπία	Ισορροπία	Cu+Ni +Fe+Mn Min.99,5	Min.86,5

Ονομασία Ισοδύναμου Βαθμού

CuNi 90/10

UNS C70600

EN DIN 2,0872

CuNi10Fe1,6Mn

BS CN102

JIS C7060T/CNP1

EEMUA UNS 7060X

Πρόσοψη φλάντζας και φλάντζα

Πρόσοψη: Οι φλάντζες DIN 86033 έχουν συνήθως ανυψωμένη όψη τύπου Β ή Ε (παρόμοια με το EN 1092-1). Το τυπικό ύψος RF είναι ~2 mm.
Υλικό στεγανοποίησης: Χρησιμοποιήστε μαλακές φλάντζες συμβατές με θαλασσινό νερό και CuNi (π.χ. EPDM, PTFE, νεοπρένιο ή ίνες μη αμιάντου).
Αποφύγετε: Γραφίτης ή καουτσούκ με υψηλή περιεκτικότητα σε θείο (μπορεί να διαβρώσει το CuNi).

Επισκευή & Επαναχρησιμοποίηση Φλαντζών CuNi

Μπορεί μια χρησιμοποιημένη φλάντζα CuNi να επαναχρησιμοποιηθεί; Ναι, υπό αυστηρές προϋποθέσεις.

Επιθεώρηση πριν από την εκ νέου χρήση:

Χωρίς ρωγμές (διαπεραστικό βαφής).
Επιπεδότητα προσώπου ≤0,2 mm κατά μήκος της διαμέτρου.
Οι οπές των μπουλονιών δεν είναι επιμήκεις (στρογγυλότητα εντός 0,5 mm).
Χωρίς οπές βαθύτερες από 0,5 mm στην περιοχή στεγανοποίησης της φλάντζας.

Εάν είναι μικρές λακκούβες: Επεξεργαστείτε ελαφρά το πρόσωπο (αφαιρέστε το μέγιστο πάχος 0,5 mm). Επανατοποθετήστε την αρχική τραχύτητα επιφάνειας (Ra 3,2–6,3 μm). Σημείωση: Η μείωση του πάχους της φλάντζας μειώνει την ονομαστική πίεση – υπολογίστε ξανά για την ονομαστική τιμή PN.

Εάν υπάρχει διάβρωση κοντά στην οπή: Συγκολλήστε τη συσσώρευση με ERCuNi και, στη συνέχεια, επαναφέρετε τις διαστάσεις της μηχανής. Αυτό είναι ακριβό αλλά δυνατό για μεγάλες, σπάνιες φλάντζες.

ΜΗΝ επαναχρησιμοποιείτε: Φλάντζες που έχουν υπερθερμανθεί (>300°C) – η ανάπτυξη κόκκων μειώνει την αντοχή.

Εφαρμογή

Naval & Commercial Marine: Γραμμές ψύξης θαλασσινού νερού, συστήματα έρματος, δίκτυα πυρόσβεσης.
Υπεράκτιες Πλατφόρμες: Υδραυλικές γραμμές, αντλίες ανύψωσης θαλασσινού νερού.
Εγκαταστάσεις αφαλάτωσης: Σωληνώσεις άλμης και θαλασσινού νερού χαμηλής πίεσης.
Εγκαταστάσεις ηλεκτροπαραγωγής: Ψύξη με θαλασσινό νερό μία φορά (π.χ. παράκτιες πυρηνικές μονάδες ή εγκαταστάσεις ορυκτών).
