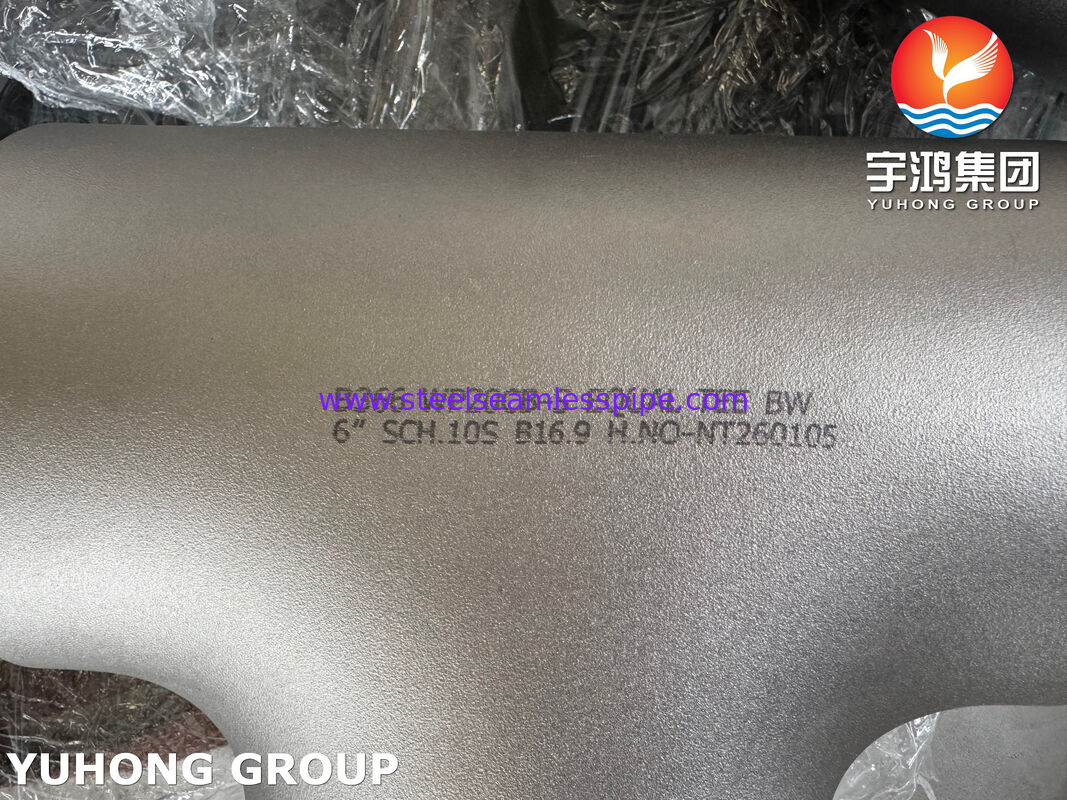

ASTM B366 N08810 Incoloy 800H Ίσο Τε

Το ASTM B366 N08810 Incoloy 800H Ίσο Τε είναι ένα εργοστασιακά κατασκευασμένο εξάρτημα σωληνώσεων από σφυρήλατο κράμα νικελίου, σχεδιασμένο για συνδέσεις διακλάδωσης σε συστήματα σωληνώσεων υψηλής θερμοκρασίας.

Το εξάρτημα κατασκευάζεται από UNS N08810 / Incoloy 800H, ένα κράμα νικελίου-σιδήρου-χρωμίου με ελεγχόμενη περιεκτικότητα σε άνθρακα και αλουμίνιο-τιτάνιο για εφαρμογές σε αυξημένες θερμοκρασίες. Το Incoloy 800H παρέχεται συνήθως για εφαρμογές όπου η θερμοκρασία, η οξείδωση, η ανθρακοποίηση και η μακροπρόθεσμη μηχανική απόδοση είναι σημαντικοί παράγοντες.

Το ASTM B366/B366M καλύπτει εξαρτήματα σωληνώσεων από σφυρήλατο νικέλιο και κράματα νικελίου για σωληνώσεις πίεσης, συμπεριλαμβανομένων των Τε που κατασκευάζονται για εφαρμογές συγκόλλησης με εφαπτομένη. Τα εξαρτήματα WP σχετίζονται με διαστασιακά πρότυπα όπως τα ASME B16.9 και B16.11.

Το ίσο Τε έχει τρεις εξόδους με το ίδιο ονομαστικό μέγεθος σωλήνα και χρησιμοποιείται για τη δημιουργία μιας σύνδεσης διακλάδωσης 90 μοιρών από την κύρια γραμμή σωληνώσεων.

Προδιαγραφές Προϊόντος

Υλικό: UNS N08810 / Incoloy 800H

Το UNS N08810 είναι κοινώς γνωστό ως κράμα INCOLOY 800H. Ανήκει στην οικογένεια κραμάτων νικελίου-σιδήρου-χρωμίου.

Το κράμα έχει μια ονομαστική χημική σύνθεση βασισμένη περίπου σε:

Το ελεγχόμενο εύρος άνθρακα και οι απαιτήσεις μεγέθους κόκκων διακρίνουν το 800H από το τυπικό κράμα 800. Η Special Metals αναγνωρίζει το N08810 ως κράμα INCOLOY 800H και το N08811 ως κράμα INCOLOY 800HT.

N08810 έναντι N08811

Διαδικασία Κατασκευής

Το ίσο Τε ASTM B366 N08810 μπορεί να κατασκευαστεί μέσω ελεγχόμενης θερμής διαμόρφωσης και άλλων επιτρεπόμενων εργασιών διαμόρφωσης ανάλογα με το μέγεθος του εξαρτήματος, το πάχος του τοιχώματος και την κατηγορία κατασκευής.

Τα τυπικά στάδια κατασκευής περιλαμβάνουν:

1. Επιθεώρηση πρώτης ύλης κράματος νικελίου
2. Αναγνώριση υλικού και ιχνηλασιμότητα θερμικής κατεργασίας
3. Κοπή
4. Θερμή διαμόρφωση / διαμόρφωση σχήματος
5. Διαμόρφωση διακλάδωσης Τε
6. Θερμική επεξεργασία
7. Μηχανουργική κατεργασία άκρου

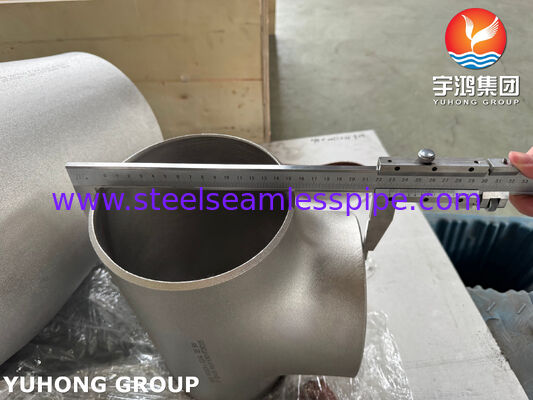

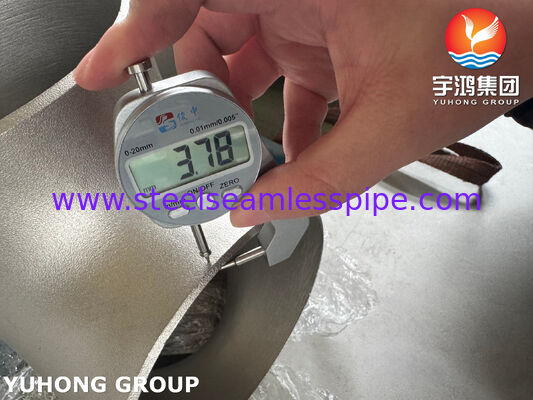

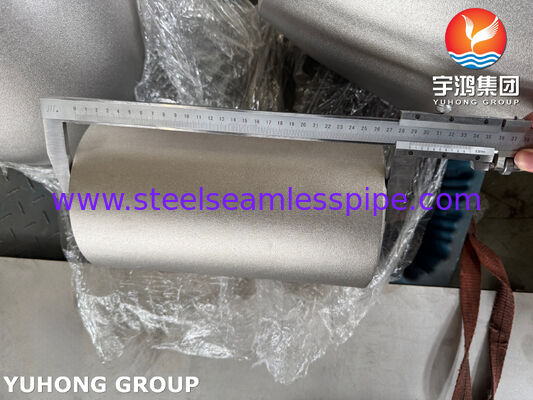

8. Διαστασιακή επιθεώρηση
9. Επιθεώρηση επιφάνειας
10. NDT όταν ορίζεται
11. Σήμανση
12. Τελική επιθεώρηση και συσκευασία

Το ASTM B366 επιτρέπει εργασίες διαμόρφωσης, συμπεριλαμβανομένων σφυρηλάτησης, πρεσαρίσματος, διάτρησης, εξώθησης, συμπίεσης, ελάσματος, κάμψης και άλλων εφαρμόσιμων διαδικασιών κατασκευής.

Εφαρμογές

Τα ίσα Τε ASTM B366 N08810 Incoloy 800H μπορούν να καθοριστούν για συστήματα σωληνώσεων που χρησιμοποιούνται σε:

Πετροχημική Επεξεργασία

• Επεξεργασία Υδρογονανθράκων
• Σωληνώσεις διεργασιών υψηλής θερμοκρασίας
• Συστήματα Διυλιστηρίων
• Σωληνώσεις σχετιζόμενες με φούρνους

Χημική Επεξεργασία

• Γραμμές χημικών διεργασιών υψηλής θερμοκρασίας
• Διαβρωτικά περιβάλλοντα διεργασιών
• Συστήματα αερίων διεργασιών

Θερμική Επεξεργασία και Βιομηχανικοί Φούρνοι

• Σωληνώσεις φούρνων υψηλής θερμοκρασίας
• Εξοπλισμός θερμικής επεξεργασίας
• Συστήματα διεργασιών φούρνων

Εξοπλισμός Ενέργειας και Διεργασιών

• Σωληνώσεις υψηλής θερμοκρασίας
• Συστήματα σχετιζόμενα με ατμό
• Σωληνώσεις σχετιζόμενες με εναλλάκτες θερμότητας
• Βιομηχανικός εξοπλισμός θερμικής επεξεργασίας

Η οικογένεια 800H/800HT χρησιμοποιείται ειδικά όπου η μηχανική απόδοση σε αυξημένες θερμοκρασίες και η αντοχή στην οξείδωση ή την ανθρακοποίηση είναι σχετικοί παράγοντες σχεδιασμού.
