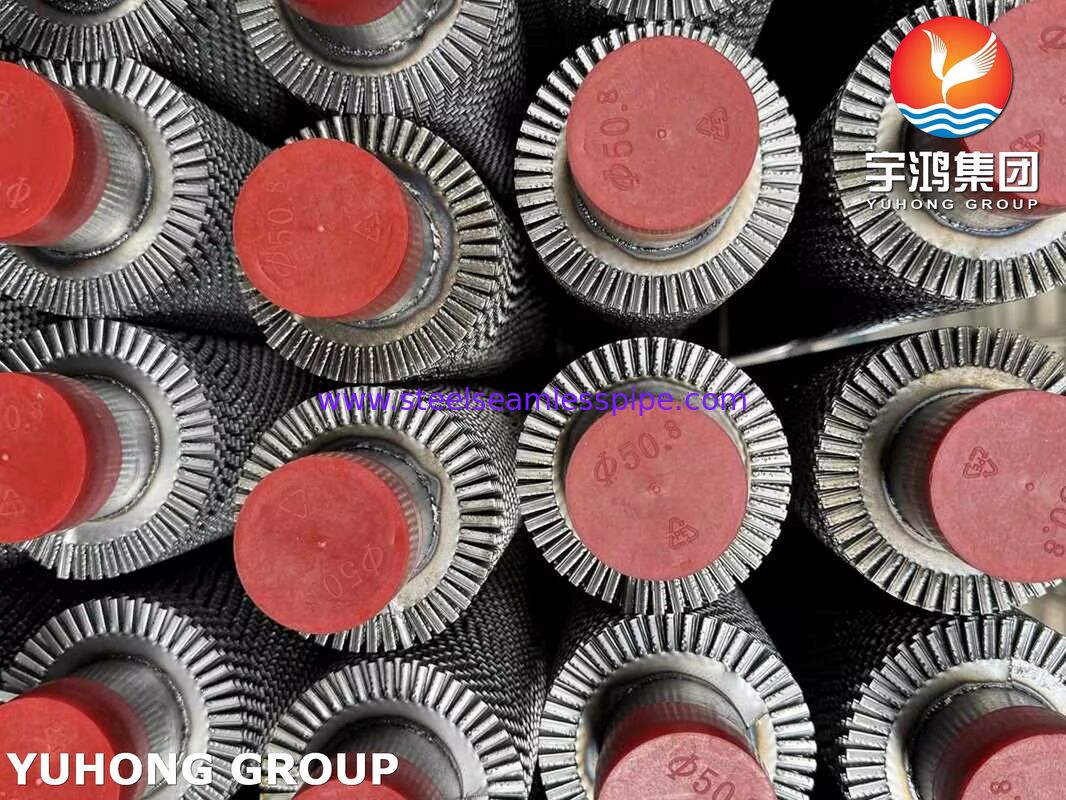

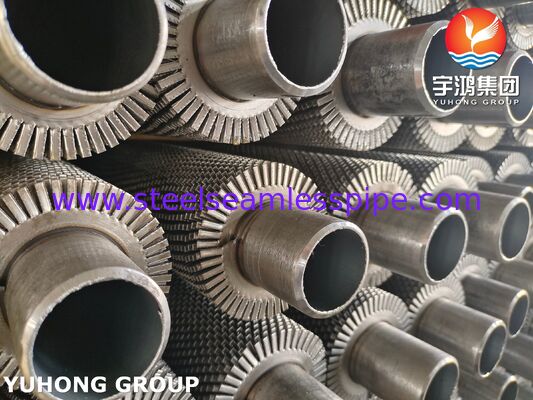

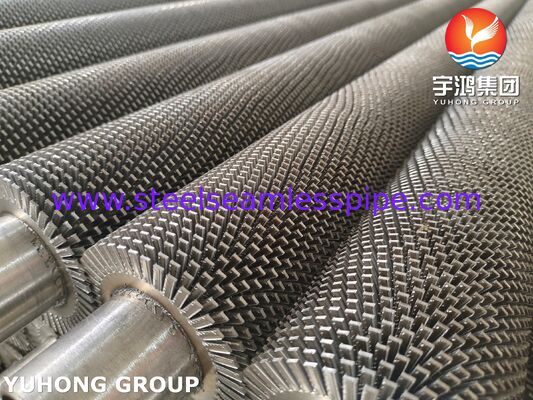

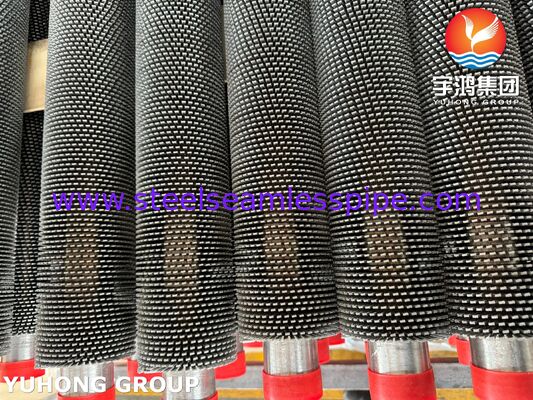

Serrated Fin Tube για Άρπες HRSG, Υπερθερμαντήρα, Οικονομοποιητή, Εξατμιστήρα

Οι δερματοειδείς σωλήνες είναι κρίσιμα συστατικά υψηλής απόδοσης στις γεννήτριες ατμού ανάκτησης θερμότητας (HRSG), μεγιστοποιώντας την επιφάνεια μεταφοράς θερμότητας για εξοικονομητές, εξατμιστές,και υπερθερμαντήρες στα εργοστάσια παραγωγής ηλεκτρικής ενέργειαςΑυτοί οι σωλήνες, οι οποίοι συχνά συγκολλούνται με υψηλή συχνότητα με πτερύγια, μειώνουν το συνολικό μέγεθος του εξοπλισμού, βελτιώνουν τη μεταφορά θερμότητας από την πλευρά του αερίου και διαχειρίζονται αποτελεσματικά τα καυσαέρια υψηλής θερμοκρασίας.

Ο όμιλος Yuhong ειδικεύεται στην κατασκευή φτερωτών σωλήνων και έχει προμηθεύσει εδώ και καιρό αγορές στη Μέση Ανατολή, τη Νότια Αμερική, την Αφρική, την Ευρώπη και άλλες περιοχές.Μπορούμε να παρέχουμε υπηρεσίες συναρμολόγησης για τις Harps, καθώς και οδηγίες εγκατάστασης επί τόπου.

• Οικονομητές (προθεραπευτές):Οι σωλήνες αυτές, που βρίσκονται στο πιο κρύο τμήμα, προθερμίζουν το νερό τροφοδοσίας χρησιμοποιώντας χαμηλής θερμότητας.
• Εξάτμιστες:Οι σωλήνες αυτοί μετατρέπουν προθερματισμένο νερό σε κορεσμένο ατμό.
• Υπερθέρμανση:Οι σωλήνες αυτές, που τοποθετούνται στο θερμότερο ρεύμα αερίου, αυξάνουν τη θερμοκρασία του κορεσμένου ατμού πάνω από το σημείο κορεσμού, απαιτώντας συχνά ανθεκτικό υλικό για να χειριστούν το αέριο υψηλής θερμοκρασίας.όπου τα δερματοειδή πτερύγια βοηθούν στην αποτελεσματική κατανομή της θερμότητας.

• Υλικό:Συχνά κατασκευάζονται από χάλυβα άνθρακα, κράμα χάλυβα ή ανοξείδωτο χάλυβα για να αντέχουν σε σκληρά, υψηλής θερμοκρασίας, υψηλής πίεσης περιβάλλοντα.
• Σχεδιασμός:Το τρυπημένο σχέδιο (που ονομάζεται επίσης τρυπημένο) διαλύει το όριο στρώμα του καπνού, βελτιώνοντας τους συντελεστές μεταφοράς θερμότητας σε σύγκριση με τα στερεά πτερύγια.
• Κατασκευή:Η συγκόλληση ηλεκτρικής αντίστασης υψηλής συχνότητας χρησιμοποιείται για να συνδέσει το πτερύγιο με τον σωλήνα βάσης, εξασφαλίζοντας έναν ασφαλή μεταλλουργικό δεσμό και αξιόπιστη θερμική απόδοση.
• Υπαρχηγός Χάρπς:Αυτοί οι σωλήνες είναι συνήθως διατεταγμένοι σε κάθετες ή οριζόντιες ενότητες (αρχίδες) και συνδέονται μέσω επικεφαλίδων με διασταυρούμενες σωλήνες.

Για να λάβετε ακριβή προσφορά για τα φτερωτά σωλήνες, πρέπει να παρέχετε τηνπροδιαγραφές του υπόγειου σωλήνα (OD, πάχος τοιχώματος, υλικό και συνολικό μήκος), προδιαγραφές πτερυγίων (ύψος, πάχος, πυκνότητα και υλικό) και συνολική ποσότηταΟι ουσιώδεις τεχνικές λεπτομέρειες περιλαμβάνουν το μοτίβο οδοντοστοιχίας, τα απαιτούμενα μήκη της πλαϊνής άκρης και τα σχετικά πρότυπα σχεδιασμού.

• Προδιαγραφές του σωλήνα βάσης:Εξωτερική διάμετρος (OD) και πάχος τοιχώματος (WT) (π.χ. 25,4 mm OD x 2,77 mm WT ή 1' OD x 12 BWG).
• Υλικό σωλήνα:Κατηγορία (π.χ. SA106 Gr.B, ανοξείδωτος χάλυβας TP304H, κράμα χάλυβα T11/T22).
• μήκος του σωλήνα:Συνολικό μήκος και ειδικό μήκος των απλών (χωρίς πτερύγια) άκρων.
• Μέγεθος πτερυγίου:Υψόμετρο πτερύγιας (π.χ. 15,88 mm), πάχος (π.χ. 1,0 mm) και τύπος.
• Σφιχτότητα πτερυγίων:Πτερύγια ανά ίντσα (FPI) ή πλάτος (π.χ. 6 mm).
• Σχήμα πλέξης:Αριθμός τμημάτων ή πλάτος τρυπανισμού.
• Υλικό πτερύγων:Χάλυβα άνθρακα, ανοξείδωτο χάλυβα ή κράμα χάλυβα.
• Ποσότητα:Συνολικός αριθμός σωλήνων ή συνολικό μήκος σε μέτρα/πόδια.
• Εφαρμόσιμα πρότυπα:Για παράδειγμα, πρότυπα ASME, EN ή GB.
