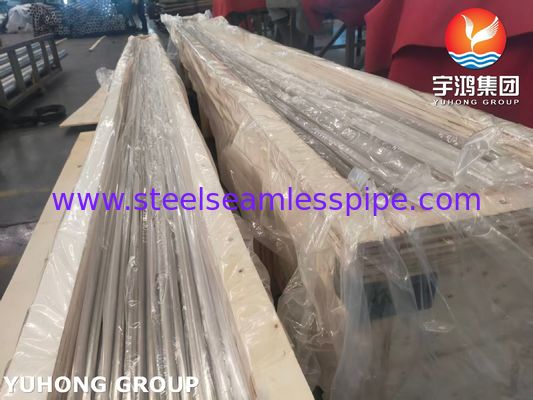

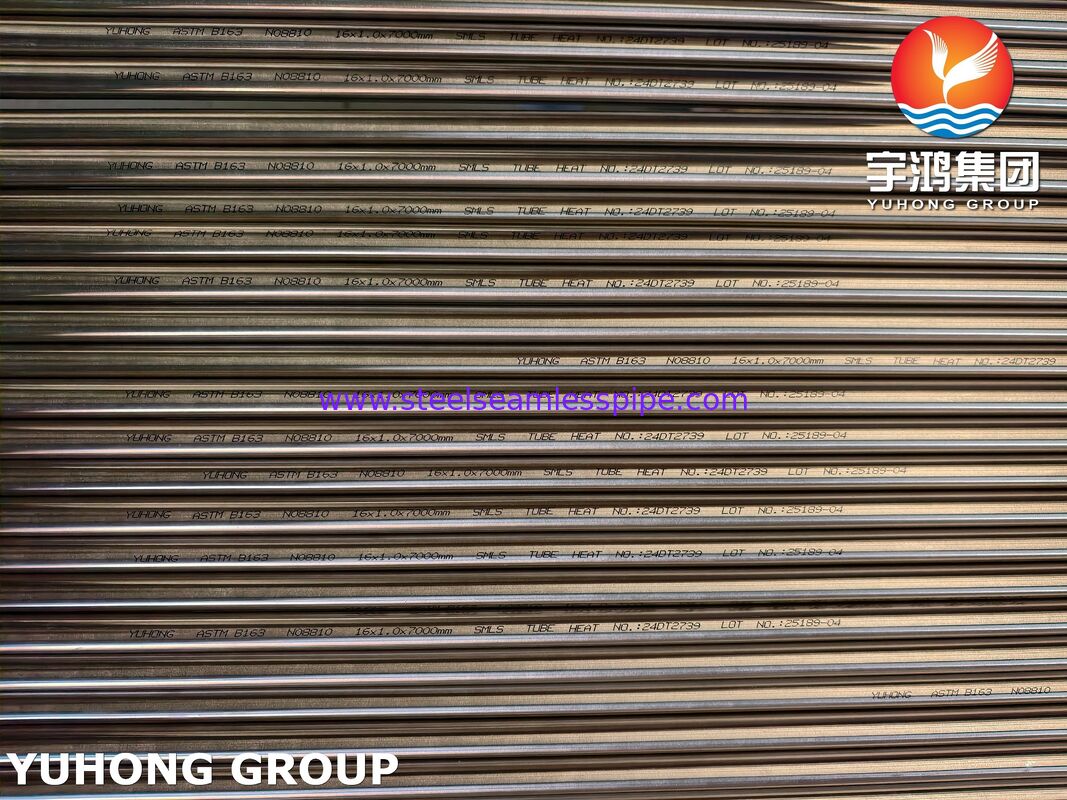

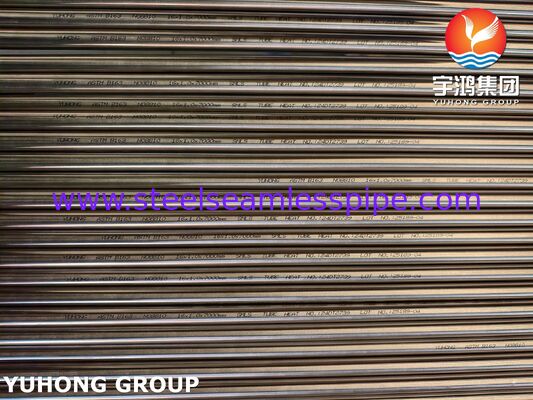

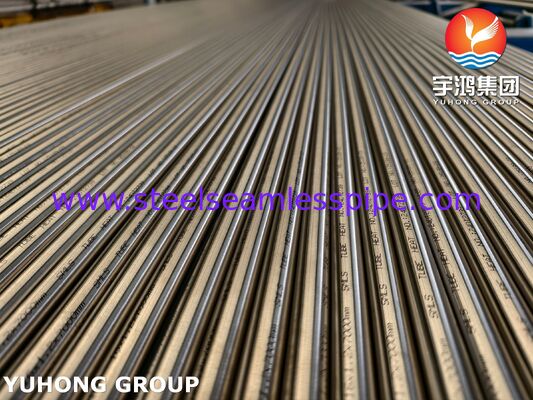

Αδιάβροχοι σωλήνες συμπυκνωτή και σωλήνες ανταλλάκτη θερμότητας νικελίου και κράματος νικελίου ASTM B163 N08810

Δοκιμές Σωλήνα Κράματος Νικελίου:

Χημική Ανάλυση

Μηχανικές Ιδιότητες

Μέγεθος κόκκου—Ένα εγκάρσιο δείγμα που αντιπροσωπεύει το πλήρες πάχος τοιχώματος ανόπτων κραμάτων UNS N08810 πρέπει να συμμορφώνεται με μέσο μέγεθος κόκκου ASTM No. 5 ή χονδρότερο.
Δοκιμή σκληρότητας—Όταν καθορίζονται ανόπτημένα άκρα για σωλήνες σε κατάσταση ανακούφισης τάσης (βλ. Πίνακα 3), η σκληρότητα των άκρων μετά την ανόπτηση δεν πρέπει να υπερβαίνει τις τιμές που καθορίζονται στον Πίνακα 3.

Δοκιμή εκλάμψεως—Μια δοκιμή εκλάμψεως θα πραγματοποιηθεί σε ένα άκρο του 1% του αριθμού των τελικών μηκών σωλήνων από κάθε παρτίδα.
Η δοκιμή εκλάμψεως θα αποτελείται από την εκλάμψεση ενός δοκιμαστικού δείγματος με ένα εργαλείο διαστολής με γωνία 60° μέχρι η καθορισμένη εξωτερική διάμετρος να έχει αυξηθεί κατά 30%. Το εκλαμμένο δείγμα δεν πρέπει να παρουσιάζει ρωγμές μέσω του τοιχώματος.

Υδροστατική ή Μη Καταστροφική Ηλεκτρική Δοκιμή—Κάθε σωλήνας πρέπει να υποβάλλεται είτε σε υδροστατική δοκιμή είτε σε μη καταστροφική ηλεκτρική δοκιμή. Ο τύπος της δοκιμής που θα χρησιμοποιηθεί είναι κατά την επιλογή του κατασκευαστή, εκτός εάν ορίζεται διαφορετικά στην παραγγελία.

Υδροστατική Δοκιμή:
Κάθε σωλήνας με εξωτερική διάμετρο 1 ⁄ 8 ίντσας (3,2 mm) και άνω και σωλήνες με πάχος τοιχώματος 0,015 ίντσας (0,38 mm) και άνω πρέπει να δοκιμάζεται από τον κατασκευαστή σε εσωτερική υδροστατική πίεση 1000 psi (6,9 MPa) υπό την προϋπόθεση ότι η τάση ινών που υπολογίζεται σύμφωνα με την ακόλουθη εξίσωση δεν υπερβαίνει την επιτρεπόμενη τάση ινών, S, που υποδεικνύεται παρακάτω. Ο σωλήνας δεν πρέπει να παρουσιάζει σημάδια διαρροής.

t = ελάχιστο πάχος τοιχώματος, ίντσες (mm); ίσο με το καθορισμένο μέσο πάχος μείον την επιτρεπόμενη ανοχή τοιχώματος “μείον”, Πίνακας 4 και Πίνακας X2.2, ή το καθορισμένο ελάχιστο πάχος τοιχώματος, και
D = εξωτερική διάμετρος του σωλήνα, ίντσες (mm).
Όταν οι σωλήνες με ανακούφιση τάσης με ανόπτητα άκρα πρόκειται να δοκιμαστούν υδροστατικά, η εν λόγω δοκιμή πίεσης πρέπει να γίνει πριν από την ανόπτηση των άκρων του σωλήνα.

Οι Σωλήνες και οι Σωλήνες Incoloy 800 / 800H / 800HT /825 χρησιμοποιούνται στις ακόλουθες εφαρμογές:

• Σωληνώσεις και δοχεία θειικού οξέος
• Εξατμιστές φωσφορικού οξέος
• Θερμαντήρες δεξαμενών αποξήρανσης, δεξαμενές αποξήρανσης και εξοπλισμός
• Εξοπλισμός χημικών διεργασιών
• Άξονες προπέλας
• Βυτιοφόρα
• Θερμοσίφωνες
• Ηλεκτροστατικοί προκαταλύτες
• Θερμά δοχεία για τρόφιμα, νερό και θαλασσινό νερό,
• δοχεία θειικού αμμωνίου
• Επεκτατικά ελάσματα
• Συστήματα εξάτμισης πλοίων
• Χοάνες τέφρας σταθμών παραγωγής ενέργειας
• Θερμοσίφωνες ατμού αιθυλενίου, βαλβίδες, εξαρτήματα και άλλα εξαρτήματα που εκτίθενται σε διαβρωτική προσβολή από 1100-1800° F
• Βιομηχανικοί φούρνοι
• Εξοπλισμός θερμικής επεξεργασίας
• Χημική και πετροχημική επεξεργασία
• Υπερθερμαντήρες και επαναθερμαντήρες σε σταθμούς παραγωγής ενέργειας
• Δοχεία πίεσης
• Εναλλάκτης θερμότητας
