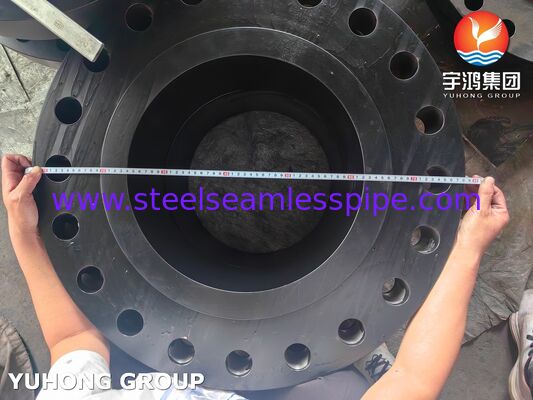

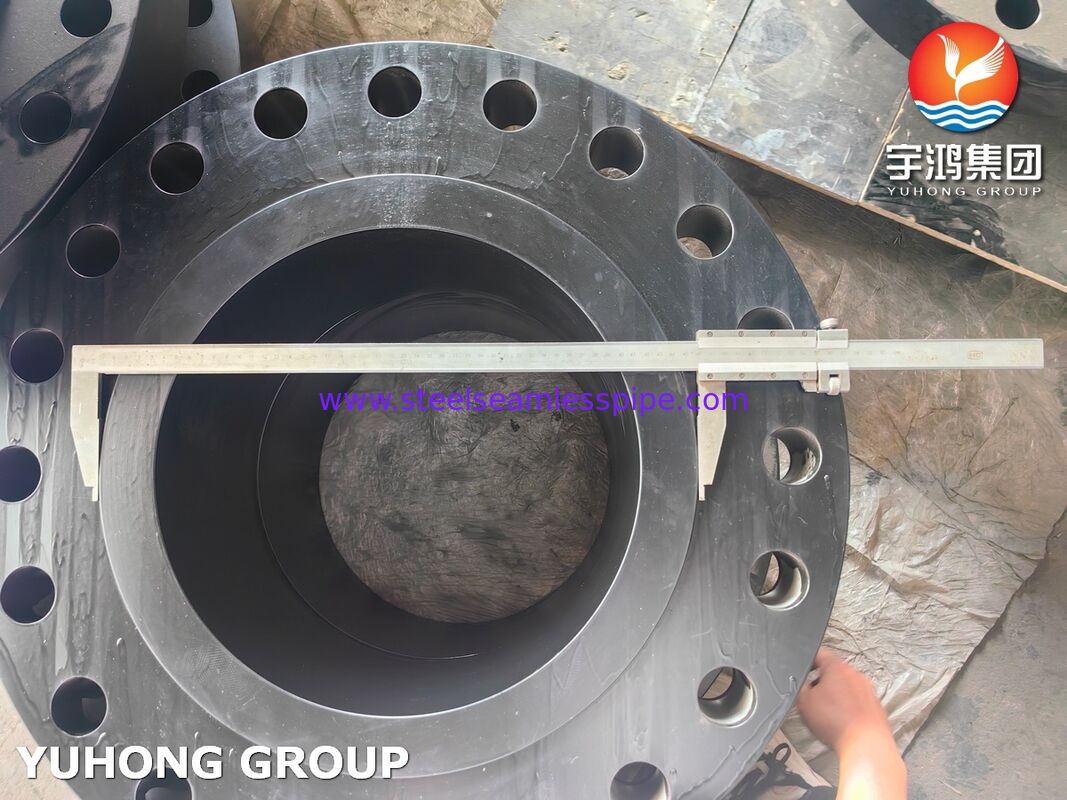

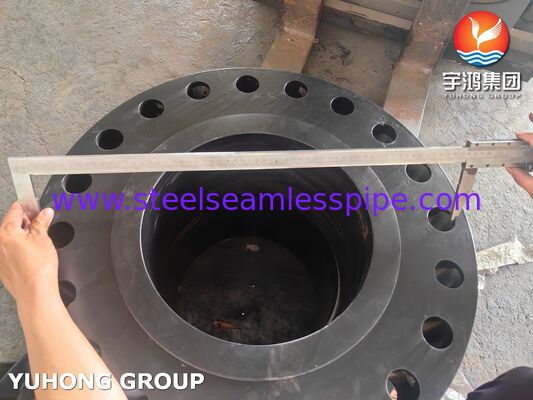

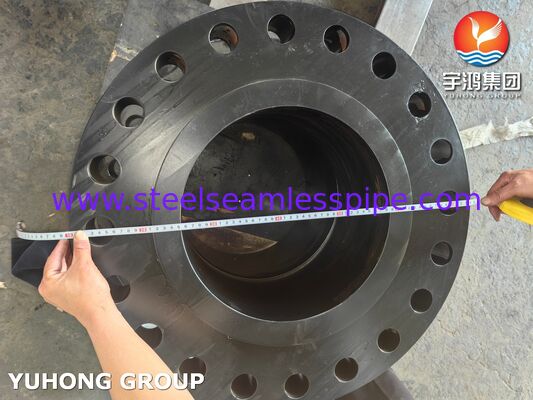

ASTM A694 F56 Φλάντζες από χάλυβα άνθρακα WNRF / Φλάντζη λαιμού συγκόλλησης για υπηρεσία υψηλής πίεσης

Φλάντζες από ανθρακούχο χάλυβα ASME B16.5 ASTM A694 / ASME SA694 WNRF

Φλάντζες από ανθρακούχο χάλυβα ASTM A694 F56 είναι σφυρήλατα εξαρτήματα υψηλής αντοχής, με δοκιμή κρούσης, σχεδιασμένα για χρήση σε υψηλές πιέσεις και μέτριες-χαμηλές θερμοκρασίες, ιδιαίτερα στους τομείς των αγωγών πετρελαίου & φυσικού αερίου και των κεφαλών φρεατίων. Η κύρια δύναμή τους είναι η συμβατότητα με σωλήνες γραμμής API 5L X52–X65, σε συνδυασμό με την υποχρεωτική δοκιμή κρούσης και τη δυνατότητα συμμόρφωσης με το NACE MR0175 για χρήση σε διαβρωτικό περιβάλλον. Όταν συνδυάζονται με σχεδιασμό λαιμού συγκόλλησης ASME B16.5, προσφέρουν μια αξιόπιστη, συμβατή με τους κανονισμούς λύση για κρίσιμα συστήματα σωληνώσεων.

Χημική Σύνθεση % Φλάντζας από ανθρακούχο χάλυβα ASTM A694 F56 WNRF

Διαστάσεις Φλάντζας ASTM A694 /ASME SA694

Γιατί να επιλέξετε αυτόν τον συνδυασμό έναντι του A105;

Πολλοί μηχανικοί επιλέγουν φλάντζες ASTM A694 F56 για τους εξής λόγους:

• Αντιστοίχιση Αντοχής
  Όταν ο συνδεόμενος σωλήνας είναι API 5L X56 (αντοχή διαρροής 56 ksi), μια φλάντζα A105 (αντοχή διαρροής 36 ksi) θα γινόταν το εξάρτημα που περιορίζει την πίεση. Το F56 φέρνει την αντοχή διαρροής της φλάντζας σε ευθυγράμμιση με τον σωλήνα.

• Αντοχή σε Κρούση
  Τα σφυρήλατα A694 συνήθως υποβάλλονται σε δοκιμή κρούσης (Charpy V-notch) για να διασφαλιστεί η όλκιμη συμπεριφορά σε χαμηλές θερμοκρασίες, που συχνά απαιτείται για αρκτικές, υποθαλάσσιες ή χειμερινές εγκαταστάσεις. Το A105 δεν υποβάλλεται αυτόματα σε δοκιμή κρούσης.

• Συμβατότητα με Διαβρωτικό Περιβάλλον
  Πολλά έργα καθορίζουν A694 F56 με περιορισμούς σκληρότητας NACE MR0175/ISO 15156 (≤22 HRC) για περιβάλλοντα H₂S. Οι φλάντζες A105 συχνά απαιτούν ξεχωριστή, πιο περιοριστική επεξεργασία για να πληρούν αυτά τα όρια.

• Δομική Ακεραιότητα
  Ο λαιμός συγκόλλησης παρέχει σταδιακή μετάβαση τάσης και επιτρέπει πλήρη ακτινογραφικό έλεγχο της συγκόλλησης. Αυτό είναι υποχρεωτικό σε κρίσιμες εφαρμογές όπου μια φλάντζα ολίσθησης (slip-on) ή πρίζας (socket weld) δεν θα επιτρεπόταν.

Εφαρμογές

• Πετρέλαιο & Φυσικό Αέριο – Έρευνα & Μεταφορά

Ο κύριος χρήστης. Αυτές οι φλάντζες βρίσκονται σε κεφαλές φρεατίων υψηλής πίεσης, συστήματα συλλογής και αγωγούς μεταφοράς μεγάλων αποστάσεων.

• Πετροχημική & Χημική Επεξεργασία

Χρησιμοποιούνται σε βρόχους αντιδραστήρων υψηλής πίεσης, μονάδες υδροεπεξεργασίας και σωληνώσεις σοβαρών υπηρεσιών όπου η κυκλική φόρτιση ή οι χαμηλές θερμοκρασίες είναι παράγοντες.

• Παραγωγή Ενέργειας

Ιδιαίτερα σε σταθμούς συνδυασμένου κύκλου, γραμμές ατμού υψηλής πίεσης και συστήματα τροφοδοσίας νερού λεβήτων που απαιτούν σφυρήλατα εξαρτήματα με υψηλή αντοχή διαρροής και αντοχή στην κόπωση.

• Υπεράκτιες & Υποθαλάσσιες Εγκαταστάσεις

Πλατφόρμες, FPSOs και υποθαλάσσια συστήματα διανομής βασίζονται σε αυτές τις φλάντζες λόγω του συνδυασμού υψηλής αντοχής, αντοχής σε κρούση και αξιόπιστης στεγανοποίησης υπό ακραίες συνθήκες.
